16–400 kN Manuel Serbest Bırakmalı Yay Tipi Römorkör Çekme Kancası | CB/T 637-1995

16–400 kN Manuel-Serbest Bırakmalı Yay Tipi Çekme Kancası (Kılavuz Tekneleri İçin) | CB/T 637-1995

Ürün Genel Bakışı

16–400 kN manuel serbest bırakmalı yay tipi çekme kancası serisi, kılavuz tekneleri ve çekme gemileri için çekme bağlantısını operasyon sırasında tutmak ve mekanik bir düzenek aracılığıyla kasıtlı yerel serbest bırakmaya izin vermek amacıyla tasarlanmıştır. Sunulan konfigürasyon, tutma cihazı ayrıldıktan sonra kancanın açılmasına yardımcı olmak için çift yay mekanizması kullanır. Bu sayfa manuel olarak çalıştırılan yay tipini kapsar ve hidrolik veya pnömatik uzaktan serbest bırakma sistemini temsil etmez.

CB/T 637-1995, gemi çekme işlemlerinde kullanılan yaylı çekme kancaları için ürün sınıflandırmasını, teknik gereksinimleri, test yöntemlerini, muayene kurallarını, işaretlemeyi ve paketlemeyi kapsar. Sunulan seri 16, 25, 40, 63, 100, 160, 220, 320 ve 400 kN modellerini içerir. Sunulan boyut tablosu “Maks. Yük” terimini kullanır; sözleşmeye bağlı olarak izin verilen yük, SWL, güvenli çekme yükü veya başka bir yük terimi olarak belirlenen sözleşme tanımı, üretimden önce onaylanmış proje çizimi ve sipariş spesifikasyonundan teyit edilmelidir.

Hızlı Özellikler

• Ürün tipi: Manuel serbest bırakmalı yay tipi çekme kancası → kılavuz teknesi ve gemi çekme düzenekleri için yerel mekanik serbest bırakma.
• Standart referansı: CB/T 637-1995 → gemi çekme için yaylı çekme kancalarına uygulanır ve teknik, test, muayene, işaretleme ve paketleme gereksinimlerini kapsar.
• Yük aralığı: Sunulan seride 16–400 kN → dokuz model boyutu, onaylanmış çekme düzenek ve gerekli yük bazına göre seçim yapılmasına olanak tanır.
• Yay düzeni: Çift yay mekanizması → tutma cihazı ayrıldıktan sonra kancanın açılmasına yardımcı olur; yay detayları ve serbest bırakma yükü kapasitesi onaylanmış tasarıma göre belirlenir.
• Serbest bırakma düzeni: Manuel yerel operasyon → hidrolik ve pnömatik uzaktan serbest bırakma ekipmanları bu konfigürasyona dahil değildir.
• Model aralığı: 16 / 25 / 40 / 63 / 100 / 160 / 220 / 320 / 400 → genel boyutlar ve hesaplanan ağırlık seçilen modele göre değişir ve kurulum alanına göre kontrol edilmelidir.
• Malzeme bazası: Yumuşak çelik / C-Mn çelik → kanca gövdesi, taban, pivot pimi, burçlar, mandal bileşenleri ve yaylar için kesin dereceler teyit edilecektir.
• Yüzey işlemi: Sa 2.5 kumlama + bir epoksi astar katmanı referans olarak → nihai deniz kaplaması gemi boyama spesifikasyonuna göre yapılır.

Ana Teknik Parametreler

Sunulan 16–400 kN manuel serbest bırakmalı yay tipi çekme kancası serisi için birincil boyutlar. Boyutlar aksi belirtilmedikçe milimetre cinsindendir. Yük terminolojisi sunulan tabloyu takip eder ve proje teyidi gerektirir.

Seçim ve Sorgulama Rehberi

Adım 1: 16–400 kN serisinden gerekli modeli seçin ve projenin kullandığı sözleşme yük tanımını teyit edin.

Adım 2: Çekme halatı tipi, çekme gözü veya bağlantı boyutları, beklenen çekme yönü, çalışma açısı ve gerekli serbest kanca açıklığını sağlayın.

Adım 3: Kurulum temeli, yük yolu, güverte altı takviyesi, sabitleme / kaynak arayüzü ve mevcut çalışma boşluğunu çizimle teyit edin.

Adım 4: Manuel serbest bırakma düzeni, yerel operatör konumu, kol veya serbest bırakma teli rotası, gerekli serbest bırakma yükü ve sıfırlama prosedürünü teyit edin.

Adım 5: Malzeme dereceleri, minimum tasarım sıcaklığı, korozyon ortamı, buz sınıfı veya düşük sıcaklık gereksinimi ve nihai kaplama sistemini teyit edin.

Adım 6: Test ve sertifika kapsamını, sınıflandırma kuruluşunu, tanık noktalarını, miktarı, teslimat yerini, gerekli teslimat tarihini belirtin ve genel yerleşim (GA) veya kurulum çizimlerini sağlayın.

Yapı

Çekme kancası gövdesi | Tutma ve mandal tertibatı | Çift yay destekli serbest bırakma mekanizması | Manuel çalıştırma kolu / serbest bırakma bağlantısı | Pivot pimi ve burçlar | Taban ve temel arayüzü | Sıfırlama ve kilitleme düzeni | Deniz koruyucu kaplama

Serbest Bırakma, Kurulum ve Kalite Avantajları

• Manuel mekanizma, hidrolik güç paketi veya pnömatik beslemeye dayanmadan yerel mekanik operasyon sağlar; operatör konumu ve güvenli erişim gemi düzeninde kontrol edilmelidir.
• Çift yay düzeni, mandal ayrıldıktan sonra kancanın açılmasına yardımcı olurken, izin verilen serbest bırakma yükü, model yük değerinden çıkarım yapılarak değil, onaylanmış tasarım ve test prosedürü ile gösterilmelidir.
• Dokuz modelden oluşan 16–400 kN serisi, çekme kancası boyutu, kurulum zarfı, temel düzeni ve proje yük gereksinimini eşleştirmek için pratik bir aralık sunar.
• Çekme kuvveti kanca gövdesi, pivot, taban ve destekleyici gövde yapısı aracılığıyla aktarılır; bu nedenle temel gücü ve güverte altı takviyesi, komple çekme düzeninin bir parçasıdır.
• Pimler, burçlar, mandal temas alanları, yaylar ve serbest bırakma bağlantıları, muayene, yağlama, aşınma kontrolleri ve fonksiyonel testler için erişilebilir kalmalıdır.
• Yük testi, serbest bırakma operasyon testi, malzeme izlenebilirliği ve sınıf tanıklığı, onaylanmış muayene ve test planına göre düzenlenebilir.

Özel Nitelikler

• Standart: CB/T 637-1995 → gemi çekme için kullanılan yaylı çekme kancaları için standart referansı.
• Model Aralığı: 16 / 25 / 40 / 63 / 100 / 160 / 220 / 320 / 400 → onaylanmış çekme düzeni ve proje yük gereksinimine göre seçin.
• Yük Derecesi: Sunulan verilerde 16–400 kN maksimum yük → nihai sözleşme yük tanımı ve işaretlemesi teyit edilecektir.
• Serbest Bırakma Yöntemi: Çift yay destekli manuel yerel serbest bırakma → uzaktan hidrolik veya pnömatik serbest bırakma, ayrı olarak tasarlanmadıkça bu konfigürasyonun dışındadır.
• Malzeme: Yumuşak çelik / C-Mn çelik → kesin bileşen dereceleri ve düşük sıcaklık gereksinimleri teyit edilecektir.
• Yüzey İşlemi: Sa 2.5 + epoksi astar referans olarak → nihai boya sistemi proje spesifikasyonuna göre yapılır.
• Kurulum: Güverte / temel montajlı → yük yönü, sabitleme detayları, güverte takviyesi ve erişim boşluğu onaylanmış çizimler gerektirir.
• Muayene ve Sertifikasyon: Sipariş kapsamına göre → test yükleri, serbest bırakma testi koşulu, sınıf tanıklığı ve sertifika türü tekliften önce kararlaştırılmalıdır.

Nasıl Çalışır

Çekme bağlantısı kancaya yerleştirilir → Tutma mekanizması kancayı çalışma pozisyonunda güvenceye alır → Çekme yükü tabana ve destekleyici gövde yapısına aktarılır → Operatör manuel serbest bırakma düzenini çalıştırır → Mandal ayrılır ve çift yaylar kancanın açılmasına yardımcı olur → Bağlantı serbest bırakılır → Kanca sıfırlanır, kilitlenir ve tekrar kullanımdan önce işlevselliği kontrol edilir

Uygulamalar

Liman kılavuz tekneleri | Kıyı çekme gemileri | Gemi destek kılavuz tekneleri | Onaylanmış çekme düzeneklerine sahip iş tekneleri | Yeni inşa projeleri | Uyumlu yaylı çekme kancalarının değiştirilmesi

Sertifikalar ve Avantajlar

Sertifikalar ve muayene, proje gereksinimine, onaylanmış test kapsamına, malzeme izlenebilirliğine ve sınıflandırma kuruluşu prosedürüne göre düzenlenebilir. Kullanılabilirlik, sınıf onayı ve kararlaştırılan sipariş kapsamına tabidir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

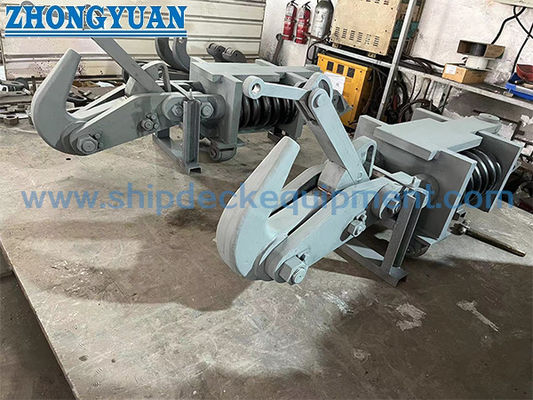

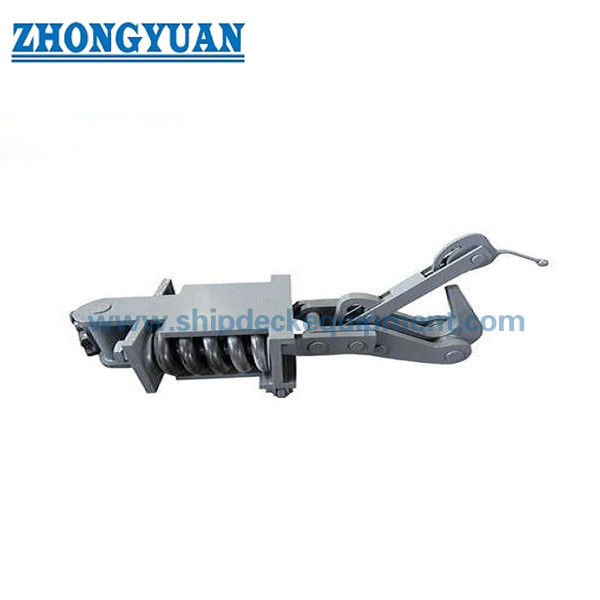

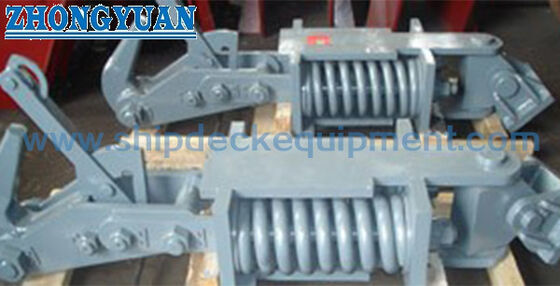

Çizim ve Fotoğraflar

SSS

S1: Kanca tam nominal yükünü taşırken manuel olarak serbest bırakılabilir mi?

C1: Sunulan tablo model maksimum yükünü verir, ancak izin verilen serbest bırakma yükünü bağımsız olarak teyit etmez. Yük altında serbest bırakma, onaylanmış spesifikasyonda tanımlanmalı ve gerekli serbest bırakma operasyon testi ile doğrulanmalıdır. Tam nominal yükte serbest bırakma varsayılmamalıdır.

S2: Bu seri, köprü üstü uzaktan serbest bırakmayı içeriyor mu?

C2: Hayır. Bu sayfa manuel serbest bırakmalı, çift yaylı bir çekme kancasını açıklamaktadır. Hidrolik veya pnömatik uzaktan serbest bırakma sistemi, farklı bir onaylanmış konfigürasyon, kontrol felsefesi, arıza emniyeti incelemesi ve test kapsamı gerektirir.

S3: Doğru modeli seçmek için hangi bilgi gereklidir?

C3: Gerekli yük tanımını, çekme halatı veya göz boyutlarını, çekme yönünü, temel ve kurulum çizimini, manuel serbest bırakma düzenini, malzeme ve kaplama gereksinimlerini, sınıf kuruluşunu, test kapsamını, miktarı, teslimat yerini ve teslimat programını sağlayın.: Hayır. Bu sayfa manuel serbest bırakmalı yaylı bir çekme kancasını açıklamaktadır. Hidrolik veya pnömatik uzaktan serbest bırakma sistemi, farklı bir onaylanmış konfigürasyon, kontrol felsefesi, arıza emniyeti incelemesi ve test kapsamı gerektirir.

S3: Tekliften önce hangi bilgi gereklidir?

C3: Gerekli yük tanımını, çekme halatı veya göz boyutlarını, çekme yönünü, temel ve kurulum çizimini, manuel serbest bırakma düzenini, malzeme ve kaplama gereksinimlerini, sınıf kuruluşunu, test kapsamını, miktarı, teslimat yerini ve teslimat programını sağlayın.
