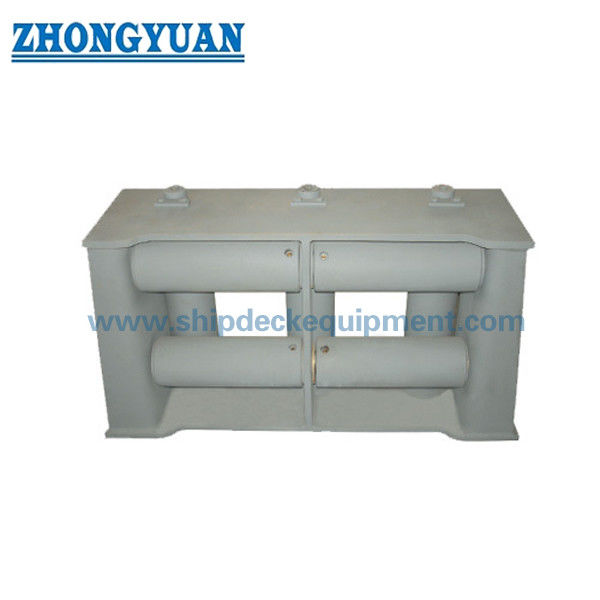

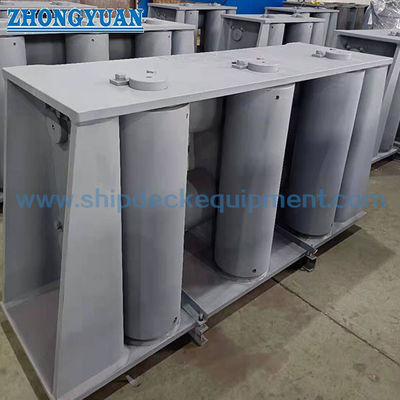

Yukarı rulonlu yedi rulonlu evrensel fairlead. CB 3062 D tipi gemi demirleme ve çekme için.

Üst Silindirli Yedi Silindirli Üniversal Fairlead | CB 3062 Gemi Bağlama ve Çekme için D Tipi

Ürüne Genel Bakış

CB 3062 Tip D yedi makaralı üniversal kurtağzı, bağlama halatlarının veya çekme kablolarının kaportaya çeşitli yönlerden yaklaşabileceği durumlarda kullanılan, gemi kenarındaki bir halat yönlendirme düzenlemesidir. Tip D düzenlemesi, çelik tel halatları ve naylon halatları daha geniş bir çalışma açısı boyunca yönlendirirken aynı zamanda tekne yapısına doğrudan sürtünmeyi azaltmak için üst silindir düzenlemesi de dahil olmak üzere üç dikey makara ve dört yatay makara kullanır.

Bu sayfa, verilen parametre tablosu temel alınarak CB/T*3062-79 Tip D yedi silindirli kurşun için yazılmıştır. Normalde fribord güvertesinin gemi tarafına veya benzer bir bağlama/çekme halatı ucu konumuna monte edilir. Ürün bir vinç, kaldırma cihazı veya bağımsız yük taşıyan çekme tertibatı olarak değil, halat kılavuzlu bir kurtağzı olarak ele alınmalıdır. Halat çapı, montaj yapısı, yerel takviye, makara malzemesi, şaft detayları ve sertifika kapsamı, gemi çizimi ve proje ihtiyacına göre doğrulanmalıdır.

Hızlı Özellikler

• Ürün tipi: Üst makaralı yedi makaralı üniversal kablo ucu → gemi kenarı bağlama ve çekme halatı yolları için çok yönlü halat kılavuzu.

• Standart ve model: CB/T*3062-79 Tip D → sağlanan veriler, ürünün 7 silindirli Tip D olduğunu tanımlar.

• Makara düzenlemesi: 3 dikey makara + 4 yatay makara → halatların, kurtağzı açıklığı etrafında birden fazla yön yönünden yönlendirilmesine yardımcı olur.

• Uygulanabilir halat aralığı: çelik tel halat 19,5 ila 68,0 mm / naylon halat 36 ila 100 mm → SWL veya halat kopma yükü olarak değil, halat boyutu seçim referansı olarak kullanın.

• Ana boyut aralığı: U 944 ila 2330 mm ve Y 508 ila 1130 mm → gemi kenarı yerleşim kontrolü, kurulum izni ve fiyat teklifi onayı için kullanışlıdır.

• Ağırlık aralığı: Verilen tabloya göre 247 ila 5.100 kg → taşıma, kurulum sırasında kaldırma, paketleme ve nakliye planlaması açısından önemlidir.

• Kurulum odağı: gemi tarafı / fribord güverte alanı → gövde takviyesi, kaynak detayı ve halat geçiş açısı tersane veya tasarım ofisi tarafından onaylanmalıdır.

• Üretim odağı: silindir dönüşü, aks uyumu, temas yüzeyi düzgünlüğü, çerçeve hizalaması, korozyon koruması ve bakımı yapılabilir silindir montajı.

Ana Teknik Parametreler

CB 3062 Tip D yedi silindirli evrensel kurtağzı için ana web sayfası boyutları. Aksi belirtilmedikçe boyutlar mm cinsindedir. Tablo, web sayfası seçimi için basitleştirilmiştir; sağlanan boyut tablosunun tamamı Arka Uç Referansı bölümünde tutulur.

Seçim ve Sorgulama Kılavuzu

Adım 1: CB/T*3062-79 Tip D yedi silindirli üniversal kurtağzı ve gerekli çelik tel halat veya naylon halat çapını onaylayın.

Adım 2: Halatın gemi tarafındaki kurtağzı etrafında yandan, üstten, alttan veya çapraz yönden girip giremeyeceği de dahil olmak üzere halat kablosu düzenlemesini doğrulayın.

Adım 3: Mevcut açıklık ve çevredeki takviyeyle birlikte fribord güvertesi, küpeşte veya gemi kenarı yapısı üzerindeki kurulum konumunu doğrulayın.

Adım 4: Üretimden önce makara, aks, çerçeve, burç/yatak, bağlantı elemanı ve durdurucu malzemesi gereksinimlerini doğrulayın.

Adım 5: Yüzey işlemini onaylayın: Sa 2,5 kumlama + epoksi ön imalat astarı, son kaplama, galvaniz kaplama, cilalı paslanmaz çelik veya diğer belirtilen işlemler.

Adım 6: Teklif vermeden önce sertifika kapsamını onaylayın: üretici sertifikası, malzeme sertifikası, sınıf sertifikası, NDT raporu, tanık incelemesi veya projeye özel onay.

Adım 7: Miktarı, gemi tipini, varış yerini, gerekli teslimat süresini, kurulum çizimini ve varsa referans fotoğraflarını sağlayın.

Yapı

Kaynaklı kurşun çerçeve | 3 dikey silindir | 4 yatay silindir | Üst silindir düzeni | Makaralı miller / akslar | Burç veya yatak temas alanı | Gemi kenarı montaj arayüzü | Pürüzsüz halat temaslı yüzeyler | Boyalı veya belirtilen yüzey işlemi

Makaralı Kılavuz, Kurulum ve Mühendislik Avantajları

• Yedi makaralı düzenleme, halatın basit iki makaralı veya üç makaralı düzenlemelere göre daha geniş bir açı aralığı boyunca kurnazlığa girip çıkmasına yardımcı olur.

• Üç dikey ve dört yatay makara, halat ile gemi yapısı arasındaki doğrudan teması sınırlamaya yardımcı olur, bu da bağlama ve çekme işlemleri sırasında halat korumasını destekler.

• Her bir makaranın temas yüzeyi pürüzsüz, yuvarlak olmalı ve çelik tel veya naylon halata zarar verebilecek keskin kenarlardan arındırılmış olmalıdır.

• Halatın sabit bir yüzey üzerinde sürüklenmek yerine azaltılmış sürtünmeyle yönlendirilebilmesi için montajdan sonra makaranın dönüşü kontrol edilmelidir.

• Akslar, burçlar veya yataklar, bağlantı elemanları ve durdurucu düzenlemeleri bakım açısından kritik parçalardır ve inceleme ve değiştirme için erişilebilir durumda kalmalıdır.

• Gemi tarafı kurulum yapısı, halat geçiş açısı, yerel gövde takviyesi, kaynak detayları ve klas veya mal sahibi muayene gereklilikleri ile birlikte gözden geçirilmelidir.

• Verilen halat çapı tablosu yalnızca seçim referansı olarak kullanılır; onaylı mühendislik verileri olmadan SWL, MBL, halat kopma yükü, test yükü veya izin verilen yüke dönüştürülmemelidir.

Özel Özellikler

• Standart: CB/T*3062-79 → proje çizimi veya sahibin spesifikasyonu bu yedi silindirli kurtağzı düzenlemesini gerektirdiğinde kullanın.

• Tip: Tip D → çok yönlü halat kılavuzu için üst makaralı yedi makaralı üniversal kurtağzı.

• Rulo Miktarı: 7 rulo → Verilen açıklamaya göre 3 dikey ve 4 yatay rulo.

• Uygulanabilir Halat: çelik tel halat 19,5-68,0 mm / naylon halat 36-100 mm → halat tipine, kap düzenlemesine ve proje çizimine göre seçin.

• Malzeme: C-Mn çelik / yumuşak çelik / paslanmaz çelik → tam ​​makara, aks, çerçeve ve bağlantı elemanı malzemeleri teklif vermeden önce onaylanmalıdır.

• Kurulum: gemi tarafı / fribord güverte alanı → gövde takviyesi, kaynak detayı ve mevcut alan çizim ile teyit edilmelidir.

• Yüzey İşlemi: Referans olarak Sa 2,5 raspa + epoksi ön imalat astarı → son kaplama, galvanizleme veya cilalı kaplama proje spesifikasyonuna uygundur.

• Sertifika Gereksinimi: Sipariş kapsamına göre mevcuttur → sınıf denetimi ve sertifika düzeyi teklif öncesinde teyit edilmelidir.

Nasıl Çalışır?

Halat gemi tarafındaki kurtaza yaklaşır → Halat dikey ve yatay makaralar arasına girer → Halat yön değiştirdikçe makaralar döner → Sabit gemi yapısıyla temas azalır → Yerel reaksiyon kuvvetleri makara milleri ve kurtağzı çerçevesinden güçlendirilmiş gemi tarafı yapısına geçer

Uygulamalar

Ticari gemiler | Donanma destek gemileri | Römorkörler | Çalışma Gemileri | Projeye göre belirlendiğinde açık deniz hizmet gemileri | Gemi kenarı bağlama istasyonları | Çekme halatı kurşun konumları | Fribord güverte halat kılavuzu | Yeni inşa ve yenileme projeleri

Sertifikalar ve Avantajlar

Sertifikalar proje ihtiyacına, muayene kapsamına, malzeme izlenebilirliğine ve klas kuruluşu onay prosedürüne göre düzenlenebilmektedir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

Çizim ve Fotoğraflar

SSS

S1: CB 3062 Tip D'yi daha basit makaralı kurşunlardan farklı kılan nedir?

A1: D Tipi, halatı daha geniş bir yön aralığında yönlendirmek için üç dikey ve dört yatay makara dahil olmak üzere yedi makara kullanır. Bu, halat ucu açısının gemi kenarındaki demirleme veya çekme istasyonu çevresinde değiştiği durumlarda daha uygun hale getirir.

S2: Halat çapı tablosu SWL veya kopma yükü olarak kullanılabilir mi?

C2: Hayır. Verilen tabloda ana boyutlar ve ağırlıkla birlikte geçerli çelik tel halat ve naylon halat çapları verilmektedir. SWL, MBL, halat kopma yükü, test yükü veya izin verilen yük sağlamaz. Yük onayı, geminin bağlama veya çekme tasarımına göre kontrol edilmelidir.

S3: Bu fairlead'i sipariş etmeden önce ne kontrol edilmelidir?

A3: Standardı, Tip D'yi, halat çapını, halat ucu yönünü, kurulum konumunu, malzemeyi, yüzey işlemini, yerel takviyeyi, sertifika kapsamını, miktarını, teslimat yerini ve gerekli teslimat süresini onaylayın. Kurulum çizimleri ve referans fotoğrafları şiddetle tavsiye edilir.
