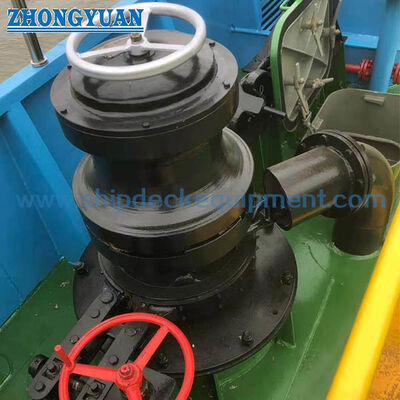

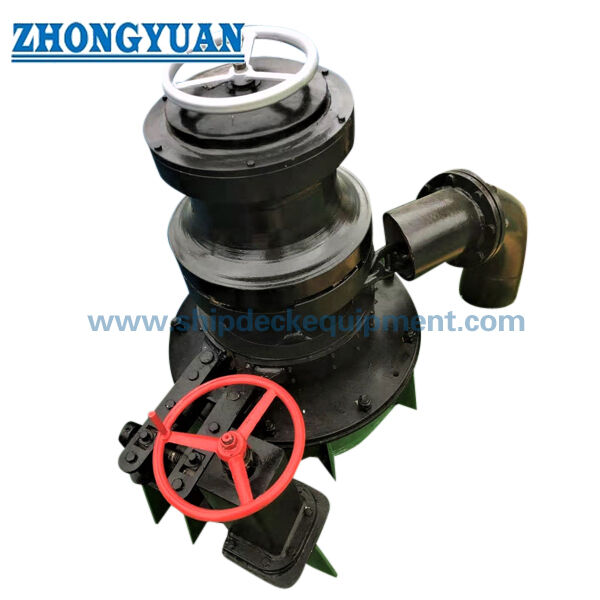

Deniz Elektrik Çıkartma Kapstan.

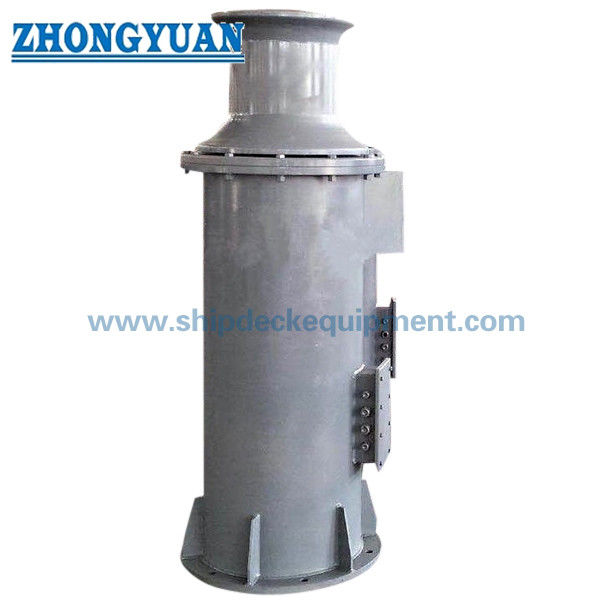

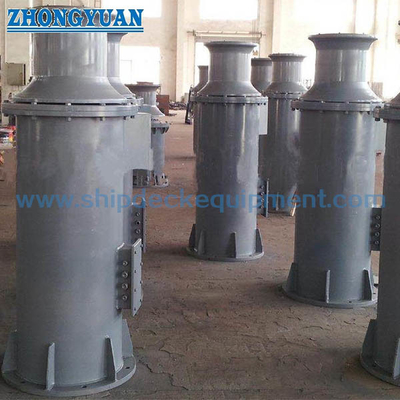

Dikey Güverte Standı Tipi Halat Sarma ve Demir Zinciri Elleçleme İçin Deniz Elektrikli Irgat

Ürün Genel Bakışı

Bu dikey güverte standı tipi elektrikli ırgat, halat sarma ve bağlama için kompakt bir gemi güvertesi makinesidir ve uygun zincir elleçleme elemanı takıldığında demir zinciri elleçleme için de yapılandırılabilir. Elektrik motoru, redüksiyon dişli kutusunu ve dikey şaftı tahrik ederek, gemi montajı için tahrik düzenini kompakt tutarken çalışma kafasını güverte üstünde konumlandırır.

Sağlanan seçim aralığı, 12,5–38 mm demir zincir ile indekslenmiştir ve ayrı AM2 / AM3 çalışma yükü değerlerini, zincir elleçleme hızını, sarma yükünü ve elektrik motor gücünü listeler. Nihai seçim yalnızca zincir çapına dayanmamalıdır: GA onayından önce zincir sınıfı ve halka geometrisi, zincir dişlisi / zincir tamburu uyumluluğu, halat boyutu, motor görevi, fren gereksinimi, kontrol düzeni, güverte temeli ve sınıflandırma kuruluşu kapsamı doğrulanmalıdır.

Hızlı Özellikler

• Fonksiyon: Halat sarma / bağlama + belirtilen zincir elleçleme elemanı ile takıldığında demir zinciri elleçleme → çalışma kafasını seçmeden önce makine görevini doğrular.
• Demir zincir aralığı: 12,5–38 mm → zincir sınıfı, halka geometrisi ve zincir dişlisi / zincir tamburu yuvaları, gerçek gemi demir zinciri ile eşleşmelidir.
• Referans çalışma yükü: AM2 6,6–61,4 kN / AM3 14,6–68,9 kN → sağlanan seçim tablosundan demir zinciri görev değerleri; sarma yükü ile değiştirilemez.
• Zincir elleçleme hızı: ≥9 m/dak → listelenen zincir boyutu aralığı için referans değer; nihai çalışma hızı onaylanmış makine spesifikasyonunu takip etmelidir.
• Sarma yükü: 5–50 kN → bağlama / sarma kafası seçimi için kullanılan ayrı halat elleçleme görevi.
• Tahrik düzeni: Elektrik motoru + redüksiyon dişli kutusu + dikey şaft → tork ve motor görevi, yüke, hıza, çalıştırma koşuluna ve gemi elektrik beslemesine göre seçilir.
• Montaj ve kontrol: Yerel / isteğe bağlı uzaktan kumandalı dikey güverte standı → temel, güverte açıklığı, operatör konumu, acil durdurma ve bakım erişimi gemi yerleşimi tarafından tanımlanmalıdır.
• Referans standartlar: Demir ırgatlar için ISO 4568:2021 ve sarma ucu profilleri için ISO 6482:2017, proje veya sınıflandırma kuruluşu tarafından gerektirildiğinde referans alınabilir.

Ana Teknik Parametreler

Seçim ve Sorgulama Rehberi

Adım 1: Gerçek görevi doğrulayın: yalnızca halat sarma / bağlama veya birleşik halat ve demir zinciri elleçleme. Demir zinciri elleçleme gerekiyorsa, GA çizimindeki zincir tamburu / zincir dişlisi düzenini doğrulayın.

Adım 2: Demir zincir çapını, zincir sınıfını (uygunsa AM2 / AM3), halka boyutlarını, gerekli çalışma yükünü ve onaylanmış demirleme düzenini doğrulayın.

Adım 3: Halat tipini ve çapını, gerekli sarma yükünü, çalışma hızını ve sarma kafası boyutlarını doğrulayın. Bunlar, halat temasını, tutuşunu ve elleçleme performansını belirler.

Adım 4: Elektrik verilerini doğrulayın: voltaj, frekans, faz, motor görevi, çalıştırma yöntemi, muhafaza / IP gereksinimi, fren düzeni ve geçerliyse tehlikeli alan gereksinimi.

Adım 5: Montajı doğrulayın: güverte standı yüksekliği, temel arayüzü, güverte açıklığı, şaft düzeni, hat yönü, operatör erişimi, kontrol konumu, bakım alanı ve güverte takviyesi.

Adım 6: Gemi tipi, miktar, sınıf gereksinimi, denetim / sertifika kapsamı, teslimat noktası, gerekli teslimat süresi ve gemi GA veya referans çizimi varsa sağlayın.

Yapı

Sarma kafası | Belirtildiğinde zincir tamburu / zincir dişlisi | Dikey şaft | Rulmanlar | Redüksiyon dişli kutusu | Elektrik motoru | Fren / tutma düzeni | Güverte standı tabanı | Yerel kontrol istasyonu | İsteğe bağlı uzaktan kumanda

Tahrik, İletim ve Deniz Mühendisliği Avantajları

• Dikey güverte standı düzeni, halat / zincir çalışma kafasını güverte üstünde tutarken, şanzımanı standın altında veya içinde yoğunlaştırır. Temel sertliği, şaft hizalaması ve tork reaksiyonu gemi yapısı ile kontrol edilmelidir.
• Zincir çapı, zincir sınıfı, halka geometrisi ve zincir tamburu / zincir dişlisi profili tek bir uyumlu arayüz olarak ele alınır. Yalnızca nominal 12,5–38 mm zincir aralığı nihai seçim için yeterli değildir.
• Demir zinciri çalışma yükü ve halat sarma yükü ayrı tasarım değerleri olarak tutulur. Bu, daha düşük halat elleçleme yükünün demir görevi derecelendirmesi olarak kullanılmasını önler.
• Elektrik motoru ve dişli kutusu seçimi, yalnızca motor gücü yerine nominal yükü, çalıştırma torkunu, hızı, görev döngüsünü, gemi voltajını / frekansını, motor korumasını ve gerekli kontrol felsefesini dikkate almalıdır.
• Dikey şaft, rulmanlar, dişli kutusu çıkışı ve çalışma kafası, tekrarlanan bağlama ve demirleme işlemleri sırasında gereksiz rulman veya şaft yüklemesi yaratmayacak şekilde kontrollü hizalama gerektirir.
• Fren / tutma düzenleri, yerel kontroller, isteğe bağlı uzaktan kumandalar ve acil durdurma fonksiyonları, onaylanmış işletme felsefesine ve sınıflandırma kuruluşu gereksinimlerine göre tanımlanmalıdır.
• Güverte temeli ve çevresindeki takviye, ekipman ağırlığı, işletme yükleri, tork reaksiyonu ve hat yönü için tasarlanmalıdır. Nihai temel reaksiyonları ve sabitleme / kaynak detayları onaylanmış üretici çiziminden gelmelidir.

Özel Nitelikler

• Ürün Fonksiyonu: Halat sarma / bağlama + isteğe bağlı yapılandırılmış demir zinciri elleçleme → kesin çalışma kafası düzeni GA çiziminde doğrulanacaktır.
• Montaj: Dikey güverte standı → temel, güverte açıklığı, şaft düzeni, operatör erişimi ve bakım alanı gemi çizimi ile doğrulanmalıdır.
• Demir Zincir Aralığı: 12,5–38 mm → zincir sınıfı, halka geometrisi, çalışma yükü ve zincir tamburu / zincir dişlisi uyumluluğuna göre seçin.
• Demir Çalışma Yükü: AM2 6,6–61,4 kN / AM3 14,6–68,9 kN → sağlanan model tablosundan referans değerler.
• Sarma Yükü: 5–50 kN → ayrı halat elleçleme görevi; demir zinciri çalışma yükü ile aynı değildir.
• Tahrik: Redüksiyon dişli kutulu elektrik motoru → motor derecesi, çalıştırma yöntemi ve koruması gemi güç kaynağı ve görev döngüsüne karşı doğrulanacaktır.
• Kontrol: Yerel / isteğe bağlı uzaktan → kontrol istasyonu, acil durdurma, görünürlük ve kilitler tekliften önce doğrulanacaktır.
• Malzeme ve Kaplama: Karbon çelik / paslanmaz çelik seçenekleri; Sa 2.5 kumlama + epoksi kaplama referans olarak → kesin malzeme sınıfı ve kaplama sistemi proje tarafından doğrulanacaktır.

Nasıl Çalışır

Elektrik motoru çalışır → Redüksiyon dişli kutusu gerekli torku geliştirir → Dikey şaft seçilen sarma kafasını veya zincir elleçleme elemanını tahrik eder → Halat veya demir zinciri belirtilen yük ve hızda elleçlenir → Fren / tutma düzeni durdurmayı ve sabitlemeyi kontrol eder

Uygulamalar

Gemi bağlama istasyonları | Halat sarma işlemleri | Zincir tamburu / zincir dişlisi belirtildiğinde demir zinciri elleçleme | Yük gemileri | Mavnalar | İş tekneleri | Liman ve kıyı tekneleri | Yeni inşa ve tadilat güverte makine projeleri

Sertifikalar ve Avantajlar

Denetim, test ve sınıf sertifikası proje gereksinimine, onaylanmış çizime, geçerli sınıf kurallarına ve anlaşılan tanık kapsamına göre düzenlenebilir. Sertifikaların varsayılan olarak dahil olduğu varsayılmaz.

Sertifika: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

Avantajlar: Kompakt dikey güverte düzeni | Ayrı demir ve sarma yükü seçimi | Eşleşen dişli kutulu elektrikli tahrik | Projeye özel zincir / halat arayüzü | Temel ve kontrol entegrasyonu | Sınıf odaklı denetim planlaması

Çizim ve Fotoğraflar

SSS

S1: Bu bir bağlama ırgatı mı yoksa demir ırgatı mı?

C1: Temel düzen, dikey bir elektrikli bağlama / sarma ırgatıdır. Uygun zincir elleçleme elemanı dahil edildiğinde ve gerçek demir zincirine eşleştirildiğinde demir zinciri elleçleme de yapabilir. Nihai GA, tedarik edilen çalışma kafasını açıkça belirtmelidir.

S2: AM2 ve AM3 zincir boyutları nasıl seçilmelidir?

C2: Önce gerçek demir zincir çapını ve sınıfını doğrulayın, ardından makine çalışma yükünü ve zincir tamburu / zincir dişlisi geometrisini gemi demirleme spesifikasyonuna ve sınıf gereksinimine göre eşleştirin. Sağlanan tablodaki AM2 / AM3 değerleri seçim referanslarıdır, onaylanmış demirleme hesaplamasının yerine geçmez.

S3: Nihai teklif ve GA çiziminden önce hangi bilgilere ihtiyaç vardır?

C3: Zincir çapı ve sınıfı, gerekli demir çalışma yükü, halat boyutu ve sarma yükü, çalışma hızı, elektrik beslemesi, fren ve kontrol gereksinimleri, güverte temeli / mevcut alan, gemi tipi, sınıf gereksinimi, miktar, teslimat noktası, teslimat süresi ve gemi GA veya referans çizimini sağlayın.
