2–300kN Hidrolik Bağlama Vinci | Gemi Güvertesi İçin Deniz Tipi Dikey ve Yatay Vinç

Ürün Genel Bakışı

2–300kN hidrolik bağlama vinci, gemi güvertelerinde bağlama halatı kullanımı, çekme, kontrollü halat çekişi ve halat ayarlaması için kullanılan bir deniz güvertesi halat işleme makinesidir. Dişli kutusu aracılığıyla bir hidrolik motor tarafından tahrik edilerek tamburun dönmesini sağlar, bu da yüksek kalkış torku, ayarlanabilir halat hızı ve güverte operasyonları için kararlı yerel veya orantılı kontrol sağlar.

Bu ürün, bir depolama tamburu, çapa vinci, kaldırma vinci veya özel çekme vinci olarak değil, halat işleme için bir hidrolik vinç olarak anlaşılmalıdır. Dikey veya yatay konfigürasyonlarda tedarik edilebilir ve gemi yerleşimi, halat yönü, güverte açıklığı izni, temel tasarımı ve bakım erişim gereksinimlerine göre tamamen gömülü güverte tipi, yarı gömülü güverte tipi veya yüzeye monte güverte tipi olarak kurulabilir.

Hızlı Özellikler

• Çalışma Yükü: 2–300 kN → halat işleme kapasitesi için tedarik edilen seçim aralığı; onaylanmış hesaplama olmaksızın SWL, MBL, kopma yükü veya çekme kapasitesine dönüştürülmemelidir.
• Tambur çapı: 250–800 mm → halat çapı, halat tipi, temas koşulu ve güverte düzenine göre seçilir.
• Hız aralığı: 5–30 m/dak → halat işleme verimliliğini etkiler ve hidrolik basınç ve akış ile eşleştirilmelidir.
• Halat tipi: çelik tel halat / sentetik halat → uygulanabilir halat tipi, halat yapısı ve yüzey temas gereksinimi ile birlikte doğrulanmalıdır.
• Halat çapı aralığı: 11–80 mm → tambur boyutu ve güvenli halat işleme için ana uyumluluk faktörü.
• Montaj tipi: dikey vinç / yatay vinç → halat yönü, güverte alanı ve makine yerleşimine göre seçilir.
• Kurulum tipi: tamamen gömülü / yarı gömülü / yüzeye monte güverte tipi → güverte penetrasyonu, temel, bakım erişimi ve tadilat gereksinimlerine göre seçilir.
• Kontrol tipi: kol / orantılı kontrol → işletme hassasiyeti, kontrol istasyonu düzeni ve hidrolik sistem tasarımına göre seçilir.

Ana Teknik Parametreler

Seçim ve Sorgulama Rehberi

Adım 1: Çalışma yükünü, halat tipini, halat çapını, hat hızını ve uygulama görevini onaylayın. Bu sayfadaki çalışma yükü tedarik edilen bir seçim parametresidir ve onaylanmış hesaplama olmaksızın SWL, MBL, kopma yükü, test yükü veya çekme kapasitesi olarak kabul edilmemelidir.

Adım 2: Vinç yönünü seçin. Dikey vinç, kompakt bir güverte ayak izi ve çok yönlü halat işleme gerektiğinde normal olarak seçilir. Yatay vinç, halat yönü, makine yüksekliği veya güverte düzeni yatay bir şaft düzenini daha uygun hale getirdiğinde seçilebilir.

Adım 3: Kurulum tipini seçin. Tamamen gömülü vinç, makinelerin çoğunu güverte altına yerleştirir ve sadece tamburu güverte üstünde bırakır. Yarı gömülü vinç, güverte entegrasyonu ve bakım erişimi arasında bir denge sağlar. Yüzeye monte güverte tipi, tadilata uygundur ve normalde güverte açıklığını önler.

Adım 4: Güverte penetrasyonu, taban ayak izi, kaynaklı veya cıvatalı düzen, yerel takviye, erişim alanı ve babalar, yönlendiriciler, makaralar ve diğer halat işleme ekipmanlarıyla ilişkisi dahil olmak üzere güverte temeli ve kurulum arayüzünü onaylayın.

Adım 5: Hidrolik basınç, akış, motor tipi, dişli kutusu oranı, fren gereksinimi, kontrol valfi, yerel kontrol, orantılı kontrol, acil durdurma ve gerekirse uzaktan kumanda dahil olmak üzere hidrolik sistem ve kontrol düzenini onaylayın.

Adım 6: Gemi tipi, kurulum konumu, halat özellikleri, miktar, sınıflandırma topluluğu gereksinimi, denetim kapsamı, genel çizim, güverte yapısı çizimi, teslimat yeri ve gerekli teslimat tarihini sağlayın.

Yapı ve Bileşenler

Hidrolik motor | Dişli kutusu | Tambur | Şaft ve yatak | Fren sistemi | Hidrolik valf | Taban çerçevesi | Güverte temel arayüzü

Hidrolik Tahrik, Güvenlik ve Mühendislik Avantajları

• Hidrolik tahrik, güverte üzerinde kontrollü bağlama halatı işleme için faydalı olan yüksek kalkış torku ve ayarlanabilir çalışma hızı sağlar.
• Dikey ve yatay vinç konfigürasyonları, ekipmanın farklı halat yönlerine, güverte düzenlerine ve makine alanı sınırlamalarına uyum sağlamasına olanak tanır.
• Tamamen gömülü, yarı gömülü ve yüzeye monte kurulum seçenekleri, tersanenin güverte alanını, güverte penetrasyonunu, bakım erişimini ve tadilat fizibilitesini dengelemesine yardımcı olur.
• Güverte temel tasarımı kritik bir seçim noktasıdır. Vinç yük yolu, taban çerçevesinden destekleyici güverte yapısına ve yerel takviyeye kadar kontrol edilmelidir.
• Gömülü kurulum güverte engelini azaltabilir, ancak güverte açıklığı tasarımı, güverte altı boşluğu, drenaj düşüncesi ve bakım erişim planlaması gerektirir.
• Yüzeye monte kurulum normalde tadilat işini basitleştirir çünkü komple ünite güverte üzerine monte edilir, ancak yeterli güverte alanı ve net halat yönü düzeni gerektirir.
• Fren sistemi, hidrolik kontrol valfi, acil durdurma, yatak düzeni ve yağlama noktaları, işletme ve sınıf gereksinimlerine göre üretimden önce onaylanmalıdır.
• Çalışma yükü, hidrolik güç, halat çapı ve tambur boyutu, bağımsız değerler olarak seçilmek yerine eksiksiz bir sistem olarak kontrol edilmelidir.

Özel Nitelikler

• Ürün Tipi: Hidrolik bağlama vinci → gemi güvertesi bağlama operasyonları için halat işleme ekipmanı.
• Çalışma Yükü: 2–300 kN → tedarik edilen seçim aralığı; nihai yük terimi ve güvenlik temeli teyit edilmelidir.
• Tambur Çapı: 250–800 mm → halat boyutu, halat tipi ve gerekli temas koşuluna göre seçilir.
• Halat Çapı: 11–80 mm → çelik tel halat ve sentetik halat seçenekleri tedarik edilen verilerle desteklenmektedir.
• Montaj Tipi: Dikey / Yatay → halat yönü ve güverte makine düzenine göre seçilir.
• Kurulum Tipi: Tamamen gömülü / Yarı gömülü / Yüzeye monte → güverte açıklığı, temel, erişim ve tadilat gereksinimine göre seçilir.
• Tahrik Tipi: Hidrolik → hidrolik basınç, akış, motor seçimi ve kontrol sistemi tekliften önce teyit edilmelidir.
• Kontrol Tipi: Kol / Orantılı → işletme hassasiyeti ve kontrol istasyonu gereksinimine göre seçilir.
• Malzeme: Dökme çelik / çelik yapı teyit edilecek → nihai malzeme sınıfı ve bileşen yapısı onaylanmış çizime uygun olmalıdır.
• Sertifika Gereksinimi: Sipariş kapsamına göre mevcut → imalatçı sertifikası, malzeme sertifikası, sınıf sertifikası ve tanık denetimi tekliften önce kararlaştırılmalıdır.

Nasıl Çalışır

Hidrolik güç motoru tahrik eder → Dişli kutusu torku şafta iletir → Tambur döner ve halatı sürtünme ile kavrar → Operatör hidrolik valf aracılığıyla hızı ve yönü kontrol eder → Tepki yükleri taban çerçevesi aracılığıyla güverte temeline aktarılır

Uygulamalar

Gemi bağlama operasyonları | Kurtarma gemileri | İş tekneleri | Offshore destek gemileri | Mavnalar | Kargo gemileri | Liman ve rıhtım halat işleme | Yeni inşa ve tadilat güverte kurulumları

Sertifikalar ve Avantajlar

Sertifikalar, proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıflandırma topluluğu onay prosedürüne göre düzenlenebilir.

Sertifika: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, İmalatçı Test Sertifikası.

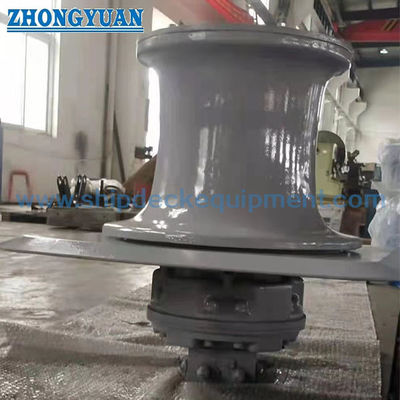

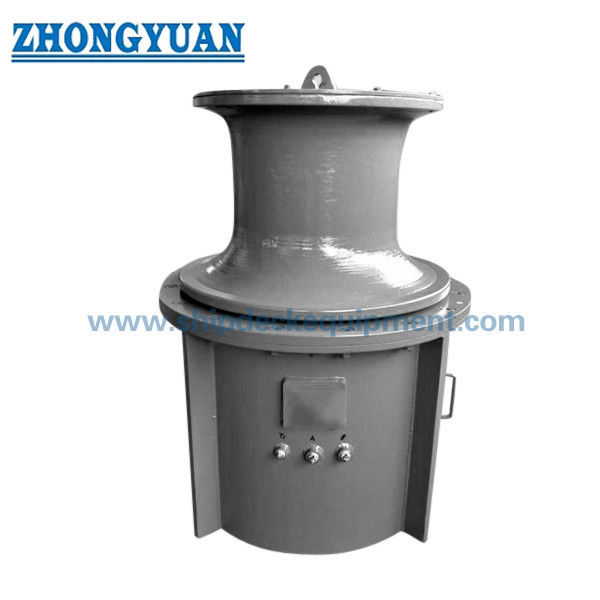

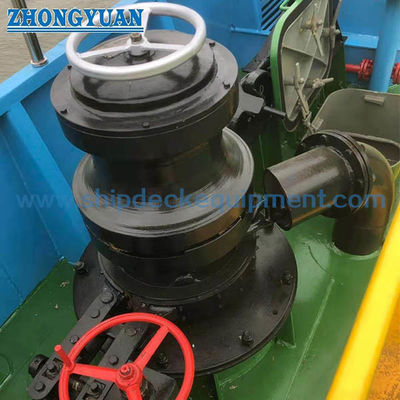

Çizim ve Fotoğraflar

SSS

S1: Gömülü ve güverteye monte hidrolik vinç arasındaki fark nedir?

C1: Tamamen gömülü vinç, makinelerin çoğunu güverte altına yerleştirir ve sadece tamburu güverte üstünde bırakır, bu da güverte engelini azaltmaya yardımcı olur. Yüzeye monte vinç, komple üniteyi güverte üzerine monte eder ve normalde güverte açıklığını önler, bu da onu tadilat projeleri veya güverte penetrasyonunun tercih edilmediği gemiler için daha uygun hale getirir.

S2: Dikey ve yatay vinç tipleri nasıl seçilmelidir?

C2: Seçim, halat yönü, mevcut güverte alanı, temel düzeni, bakım erişimi ve gemi güverte yerleşimine bağlıdır. Dikey vinç normalde kompakttır ve çok yönlü güverte halat işleme için uygundur, yatay vinç ise halat yönü veya makine düzeni yatay bir şaft düzeni gerektirdiğinde düşünülebilir.

S3: Hidrolik sistem ve güverte temel tasarımı için hangi bilgilere ihtiyaç vardır?

C3: Lütfen çalışma yükünü, halat tipini, halat çapını, gerekli hat hızını, hidrolik basıncı ve akışını, montaj tipini, kurulum tipini, kontrol gereksinimini, güverte yapısı çizimini, takviye detayını ve sınıflandırma topluluğu gereksinimini sağlayın. Bu öğeler model, temel yükü ve teklifi onaylamadan önce gereklidir.
