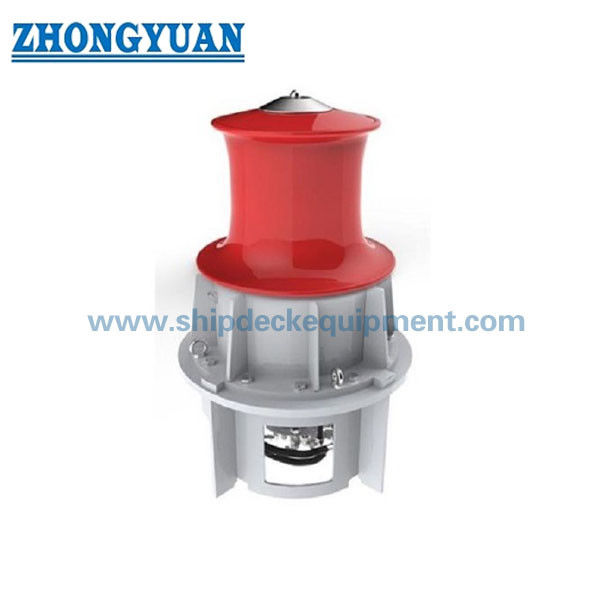

5 ¢ 250 kN Elektrik Hidrolik demirleme Kapstan.

5–250 kN Elektrik Hidrolik Bağlama Vinci | Gemi Bağlama İçin Sürekli Halat Çekme

Ürün Genel Bakışı

5–250 kN elektrikli hidrolik bağlama vinci, gemi bağlama, yanaşma, liman operasyonları ve yardımcı güverte kullanımı sırasında kontrollü halat çekme için kullanılan güverteye monte bir halat işleme makinesidir. Halat üzerinde sürtünme çekme kuvveti oluşturmak için bir sarma başlığı kullanır ve genellikle geminin tambur depolama olmadan sürekli halat hareketine ihtiyaç duyduğu durumlarda seçilir.

Bu ürün, uzun vadeli nitelikli hidrolik güverte makineleri ortakları aracılığıyla tedarik edilir, bu da istikrarlı fiyatlandırma, model seçimi ve proje belgelerini desteklemeye yardımcı olur. Nihai seçim, çalışma yükü, halat çapı, sarma başlığı boyutu, hız, görev döngüsü, güverte temeli, hidrolik güç ünitesi düzenlemesi, kontrol istasyonu, acil durdurma gereksinimi ve sınıflandırma topluluğu denetim kapsamı ile birlikte teyit edilmelidir.

Hızlı Özellikler

• Ürün tipi: elektrikli hidrolik bağlama vinci → gemi güverte halat işleme için sürekli çekme ve sarma ekipmanı.
• Tedarik konumu: nitelikli uzun vadeli ortak fabrikalar aracılığıyla tedarik edilir → denizcilik belgeleri ve teknik koordinasyon gerektiren maliyet odaklı projeler için uygundur.
• Çalışma yükü aralığı: 5–250 kN → küçük yardımcı vinçleri ve daha yüksek kapasiteli gemi güverte bağlama uygulamalarını kapsar.
• Hız aralığı: 9–18 m/dak → halat işleme verimliliğini, operatör kontrolünü ve hidrolik güç seçimini etkiler.
• Halat çapı aralığı: 11–46 mm → halat malzemesi, sarma başlığı çapı ve gerekli halat dönüş sayısı ile birlikte seçilir.
• Sarma başlığı çapı: 250–700 mm → halat boyutunu ve temas koşulunu eşleştirmek, kavrama gücünü artırmaya ve yerel halat aşınmasını azaltmaya yardımcı olur.
• Tahrik ve kontrol: kol veya orantılı kontrollü elektrikli hidrolik tahrik → basit mekanik operasyona göre daha yüksek başlangıç torku ve daha yumuşak hız düzenlemesi sağlar.
• Montaj şekli: dikey veya yatay güverteye monte düzenleme → güverte düzeni, halat yönü, temel alanı ve operatör konumuna göre seçilir.

Ana Teknik Parametreler

Seçim ve Sorgulama Rehberi

Adım 1: İşlevi onaylayın: bağlama halatı işleme, yardımcı sarma, liman operasyonu veya projeye özel çekme halatı yardımı. Bir vinç, tambur depolama vinci değildir.

Adım 2: çalışma yükünü, halat çapını, halat malzemesini, sarma başlığındaki beklenen dönüş sayısını ve halatın kuru, ıslak, sentetik veya çelik halat olup olmadığını onaylayın.

Adım 3: hız aralığını, görev döngüsünü, çalışma frekansını, başlangıç yükünü, aşırı yük korumasını ve orantılı hız kontrolünün gerekip gerekmediğini onaylayın.

Adım 4: dikey veya yatay montajı, güverte temel boyutunu, halat yönünü, operatör konumunu, güvenli boşluğu ve bakım erişimini onaylayın.

Adım 5: hidrolik düzenlemeyi onaylayın: motor, redüktör, hidrolik pompa, yağ tankı, soğutma, boru hattı rotası, valf bloğu, basınç göstergesi, filtre ve elektrik motoru güç kaynağı.

Adım 6: kontrol ve güvenlik kapsamını onaylayın: yerel kontrol, uzaktan kumanda, acil durdurma, gerekirse fren veya tutma fonksiyonu, koruyucu kapak ve sınıf tanık denetimi.

Adım 7: miktar, gemi tipi, montaj çizimi, halat özellikleri, güç kaynağı, sınıflandırma topluluğu gereksinimi, teslimat yeri ve gerekli teslimat süresini sağlayın.

Yapı

Sarma başlığı | Ana mil | Rulman düzenlemesi | Dişli redüktörü | Hidrolik motor | Hidrolik pompa ünitesi | Elektrik motoru | Valf bloğu ve boru hattı | Yerel / uzaktan kumanda istasyonu | Güverte taban çerçevesi | Belirtildiğinde isteğe bağlı fren veya tutma cihazı

Hidrolik Tahrik, Operasyon ve Mühendislik Avantajları

• Vinç, tamburda halat depolamadan sürekli halat çekme sağlar, bu da tekrarlanan hat ayarlamaları, kısa mesafeli sarma ve yardımcı bağlama işleri için kullanışlıdır.
• Elektrikli hidrolik tahrik, kararlı tork çıkışı sağlar ve orantılı kontrol belirtildiğinde yumuşak başlatma, hız ayarı ve kontrollü halat hareketi için yapılandırılabilir.
• Sarma başlığı, kavrama ve halat aşınmasının proje gereksinimleri dahilinde tutulması için halat çapı, halat malzemesi, temas koşulu ve beklenen dönüş sayısı ile birlikte seçilmelidir.
• Dikey veya yatay montaj, ekipmanın farklı güverte düzenlerine, halat yönlerine ve operatör konumlarına uyarlanmasına olanak tanır.
• Hidrolik güç ünitesi düzenlemesi, yağ tankı kapasitesi, soğutma, filtreleme, basınç ayarı, boru hattı rotası, sızıntı koruması ve bakım erişimini dikkate almalıdır.
• Çekme kuvveti gemi yapısına aktarıldığı için güverte temeli, taban çerçevesi sertliği ve yerel takviye, tersane veya tasarım ofisi tarafından kontrol edilmelidir.
• Uzun vadeli ortak fabrikalardan bir tedarik ürünü olarak, müşteri gereksinimlerine göre model seçimi, GA çizimi, hidrolik şeması ve sertifika kapsamı ile teklif hazırlanabilir.

Özel Nitelikler

• Ürün Kategorisi: Elektrikli hidrolik bağlama vinci → halat çekme ve sarma için gemi güverte makineleri, halat depolama vinci değil.
• Tedarik Modeli: Ortak fabrika tedariği → müşterinin güvenilir maliyet kontrolü, teknik koordinasyon ve proje belgeleri gerektirdiği durumlarda uygundur.
• Çalışma Yükü: 5–250 kN → halat işleme kuvveti, gemi boyutu ve güverte düzenine göre seçilir.
• Hız: 9–18 m/dak → operasyon frekansı, güvenlik kontrolü ve hidrolik güç kapasitesine göre seçilir.
• Halat Çapı: 11–46 mm → halat malzemesi ve sarma başlığı temas koşulu ile birlikte teyit edilmelidir.
• Sarma Başlığı Çapı: 250–700 mm → halat boyutunu eşleştirmek ve operasyon sırasında hat kavrama gücünü artırmak için seçilir.
• Tahrik Tipi: Elektrikli hidrolik → elektrik motoru, hidrolik motoru ve redüktörü çalıştıran hidrolik pompaya güç verir.
• Kontrol Tipi: Kol / orantılı kontrol → yumuşak hız düzenlemesinin önemli olduğu durumlarda orantılı kontrol önerilir.
• Montaj Tipi: Dikey veya yatay güverteye monte düzenleme → halat yönü ve mevcut güverte alanına göre seçilir.
• Sertifika Gereksinimi: Sipariş kapsamına göre mevcuttur → tekliften önce sınıf denetimi, üretici sertifikası, malzeme sertifikası ve test raporu teyit edilmelidir.

Nasıl Çalışır

Elektrik motoru hidrolik pompaya güç verir → Hidrolik yağ, kontrol valfleri aracılığıyla hidrolik motora güç verir → Dişli redüktörü torku sarma başlığına iletir → Sürtünme ile çekme için halat vinç başına sarılır → Operatör, yerel veya uzaktan kumanda ile halat hareketini kontrol eder → Halat, tambura depolanmadan vinçten çıkar.

Uygulamalar

Römorkörler | Küçük tekneler | Liman operasyon gemileri | İş tekneleri | Bağlama istasyonları | Daha büyük gemilerde yardımcı halat işleme | Tersane hat işleme | Liman hizmet gemileri | Proje gereksinimine tabi offshore destek gemileri

Sertifikalar ve Avantajlar

Sertifikalar, proje gereksinimlerine, denetim kapsamına, malzeme izlenebilirliğine, hidrolik sistem belgelerine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.

Sertifika: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

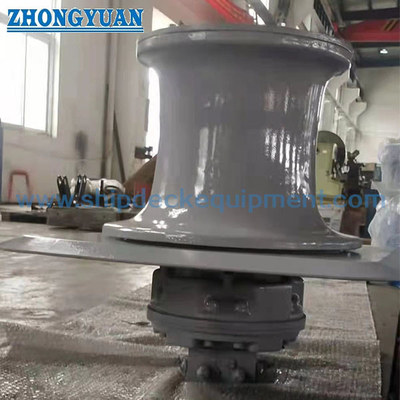

Çizimler ve Fotoğraflar

SSS

S1: Bir vinç ile bir sarma vinci arasındaki fark nedir?

C1: Bir sarma vinci, sürtünme yoluyla halatı sürekli çekmek için bir sarma başlığı kullanır ve halatı bir tamburda saklamaz. Bir vinç normalde bir tambur içerir ve halatı veya çelik halatı tamburda çekmek, tutmak ve saklamak için kullanılır.

S2: Bu vinç çekme için kullanılabilir mi?

C2: Belirtildiğinde liman veya güverte operasyonları sırasında halat işlemeye yardımcı olabilir, ancak varsayılan olarak sertifikalı bir çekme vinci olarak kabul edilmemelidir. Çekme ile ilgili bir görev gerekiyorsa, çalışma yükü, halat boyutu, görev döngüsü, temel, fren / tutma fonksiyonu ve sınıf onayı gereksinimi teyit edilmelidir.

S3: Teklif öncesinde hangi bilgilere ihtiyaç vardır?

C3: Lütfen çalışma yükünü, hızı, halat çapını ve malzemesini, sarma başlığı gereksinimini, dikey veya yatay montajı, güç kaynağını, hidrolik güç ünitesi düzenini, kontrol tipini, sertifika gereksinimini, miktarı, teslimat yerini ve mevcutsa montaj çizimini onaylayın.
