100–800 mm Geniş Taban Plakalı Fabrikasyon Çift Uçlu Bağlama Babası | JIS F 2001 Tip B

100-800 mm, geniş tabanlı çift kısımlı demirleme çubuğu. JIS F 2001 Tip B.

Ürün Genel Görünümü

JIS F 2001 Tipi B üretilen çift bitt demirleme çubuğu, geminin güvertesindeki demirleme hatlarını sağlamlaştırmak için kullanılan güverte kaynaklı bir gemi demirleme montajıdır.Tip B düzenlemesi, geniş bir taban levhasında iki yapay direği kullanır, ve bollard normalde standart tip, nominal çap, SWL, güverte düzenlemesi, ip türü, kaynak arayüzü, kaplama gereksinimleri ve sertifika kapsamına göre seçilir.

Bu kaynaklı çelik yapısı için, direkler çelik borudan veya boruya yuvarlanmış ve kaynaklanmış çelik levhalardan yapılabilir.ve güverte bağlantısı onaylı gemi istasyonundaki kaynak detaylarını takip etmelidir.Bağlama hattına dokunabilecek kaynak dikişleri veya kenarları, servis sırasında lokal ip aşınmasını azaltmak için sarmalı ve pürüzsüz olmalıdır.

Hızlı Özellikler

• Ürün türü: Geniş taban levhası ile üretilen çift bit demirleme polyarı → geminin güvertesinde düzenlenmesi için güverte kaynaklı demirleme noktası.

• Standart ve tip: JIS F 2001 Tip B, ISO 13795 referansı ile → gemiler ve deniz teknolojisi uygulamaları için taban levhası tipi kolye.

• SWL aralığı: tedarik edilen tablodan 29 ila 981 kN → başlangıçta pollard boyutu seçimi için kullanılır; güverte takviye ve onay projeden bağlı kalır.

• İsimli çap aralığı: 100 ila 800 mm → verilen B Tipi boyut aralığında küçükten büyük gemi güvertesinde demirleme pozisyonlarını kapsar.

• Sütun dış çapı: Φ114.3 ila Φ812.8 mm → görsel kontrol, imalat planlaması ve web sayfası çizimi eşleşmesi için anahtar sütun boyutu.

• Ağırlık aralığı: 18.9 ila 3071 kg → fiyatlandırma, taşıma, paketleme, ulaşım planlaması ve tersanede kurulum hazırlığı için kullanışlıdır.

• Üretim yolu: boruya yuvarlanan çelik boru veya çelik levha → Uzunlukta kaynaklar ve ip temas alanları uygun olduğunda pürüzsüz toprak olmalıdır.

• Yüzey işleme: Sa 2.5 patlama + referans olarak bir katmanlı epoksi dükkanı primer → cilalı, galvanizli veya özel bir bitirme belirtildiğinde tartışılabilir.

Ana teknik parametreler

Ana web sayfası boyutları JIS F 2001 Tip B üretilen çift bit demirleme polyarı için.SWL değerleri sağlanan tablodandır ve ip MBL dönüştürülmemelidir, test yükü veya projenin onaylanmaması olmadan kırma yükü.

Seçim ve Soruşturma Rehberi

Adım 1: JIS F 2001 Tip B üretilmiş çift bit demirleme polyarını onaylayın ve gemi demirleme düzenine göre nominal çap / SWL seçin.

Adım 2: İp türünü, ip boyutunu, beklenen ip yönünü, demirleme hattı düzenini ve polardın yeni inşaat için mi yoksa değiştirilmesi için mi olduğunu doğrulayın.

Adım 3: Güverte kurulum konumunu, güverte takviyesini, taban plaka kaynak arayüzünü, oluk hazırlamasını ve herhangi bir gemi anbarı kaynak veya NDT gereksinimini doğrulayın.

Adım 4: Üretim gereksinimlerini doğrulayın: boruya yuvarlanan çelik boru direkleri veya çelik plaka, borudan tabanına kazık kaynak ve ip temas alanlarında kaynak dikişlerinin öğütülmesi.

Adım 5: Malzeme sınıfını, yüzey tedavisini, kaplama sistemini, uygulanabilirse galvanize / cilalama gereksinimini ve korozyon koruma gereksinimini doğrulayın.

Adım 6: Teklifden önce sertifika kapsamını doğrulayın: üreticinin sertifikası, malzeme sertifikası, sınıf sertifikası, tanık denetimi veya sınıf onayı gereksinimi.

Adım 7: miktar, gemi türü, kurulum çizimi veya referans fotoğrafı, teslimat yeri, paketleme gereksinimleri ve gerekli teslimat süresi.

Yapı

Two fabricated vertical posts | Wide base plate | Pipe-to-base groove welds | Deck welding edge | Smooth ground rope-contact seams | Steel pipe or rolled-plate pipe construction | Shop primer or specified surface treatment

Üretim, kaynak ve demirleme mühendisliği avantajları

• B Tipi geniş taban plaka, gemi demirleme istasyonları için açık bir güverte kaynaklı arayüz sağlar; nihai güverte takviye ve kaynak ayrıntısı gemi anbarı veya tasarım ofisi tarafından onaylanmalıdır.

• Proje gereksinimine, malzeme kullanılabilirliğine ve üretim planına göre çelik boru direkleri veya yuvarlanmış çelik levha boru direkleri kullanılabilir.

• Plaka boruya yuvarlandığında, boyutlu dikiş kaynaklanmalı ve özellikle ipin direğin yüzeyinde geçebileceği veya temas edebileceği yerlerde pürüzsüz bir şekilde ezilmelidir.

• Tüp-baza bağlantısında oluk hazırlaması, onaylı bir WPS'ye göre yapıldığında daha derin kaynak nüfuzunu ve daha iyi yapısal sürekliliği destekler.

• Güverte kaynak kenarı, proje çizimi tarafından gerekli olduğunda derin nüfuz kaynak için hazırlanabilir, ancak nihai kaynak formu, kaynak bacağı, NDT,ve sınıf tanıklığı yapım öncesi onaylanmalıdır.

• Yumuşak, sarılmış ip temas yüzeyleri, normal demirleme işlemi sırasında tel ipi, manila / sisal lif ipi veya sentetik ipi üzerinde keskin yerel teması azaltmaya yardımcı olur.

• Sağlanan SWL aralığı 29 ila 981 kN, alıcının SWL'yi ip MBL, test yükü veya kırma yükü ile karıştırmadan demirleme görevi ile seçmesini sağlar.

• Yüzey tedavisi, kap boya özelliği, korozyon ortamı ve sahibi denetimi gereksinimleriyle uyumlu hale getirilebilir.

Özel Özellikler

• Standart: JIS F 2001 Tip B → gemi çizimi veya sahibi özellikleri B tipi taban plaka pollard düzenini gerektirdiğinde kullanılır.

• Ürün Adı: Döşeme bir ürün değil, demir hatlarını sabitlemek için yapılmış çift bit demirleme kolye → güverte demirleme montajı.

• Temel Form: Geniş taban plaka → güverte kaynak izi sağlar ve güverte takviye ve kaynak ayrıntıları ile kontrol edilmelidir.

• SWL aralığı: 29 ila 981 kN → tedarik edilen tabloya ve proje demirleme hesaplamasına göre seçin.

• Adsal çap: 100 ila 800 mm → fiyatlandırma, çizim eşleşmesi ve ürün tanımlaması için ana boyut temeli.

• Malzeme Seçenekleri: C-Mn çelik / paslanmaz çelik / buz kırıcı projeleri için özel çelik → nihai malzeme kalitesi ve izlenebilirliği doğrulanmalıdır.

• Üretim yöntemi: Çelik boru veya çelik levha boruya yuvarlanır → ip temas koruması için kaynak dikişini tamamlamak önemlidir.

• Kaynak Gereksinimleri: Çukurla hazırlanmış borudan taban ve güverte kaynakları → nihai kaynak formu, WPS, NDT ve sınıf tanığı kapsamı doğrulanmalıdır.

• Uygulanabilir ip referansı: tel ip, manila ve sisal lif ip, sentetik ip → ip boyutu ve kurşun düzenlemesi, gemi çizimi ile onaylanmalıdır.

• Yüzey Tedavisi: Sa 2.5 patlama + referans olarak epoksi dükkanı primer → son kaplama, galvanize veya cilalama, proje gereksinimlerini takip eder.

• Sertifika gereksinimi: proje gereksinimlerine göre talep üzerine mevcuttur → sınıf denetimi ve onay kapsamı tekliften önce onaylanmalıdır.

Nasıl Çalışır?

Mooring line is led around the double bitt bollard → Rope load is held by the two fabricated posts → Local force transfers through the pipe-to-base welds and wide base plate → Load is transferred into the reinforced deck structure through the deck weld → Inspection and final coating are completed according to project requirement

Başvurular

Toplu taşıyıcılar. Tankerler. Konteyner gemileri. Genel kargo gemileri. Çalışma gemileri. Çekici gemiler. Gemi güvertesindeki demirleme istasyonları.

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine, kaynak belgelerine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

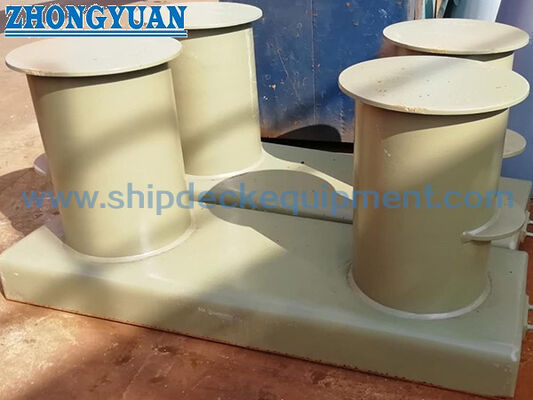

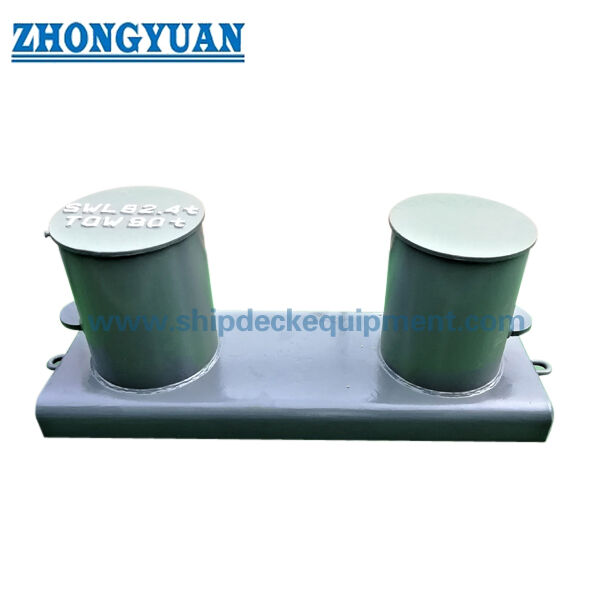

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Doğru JIS F 2001 Tip B pollard boyutunu nasıl seçilir?

A1: Geminin demirleme düzenine, ip türüne, ip boyutuna, ip yönüne, güvertenin takviye edilmesine ve proje onayına göre nominal çap ve SWL seçin.Sağlanan SWL tablosu bollard seçimi içindir ve ip MBL veya test yükü olarak ele alınmamalıdır.

S2: Geniş taban levhası neden B Tipi kollar için önemlidir?

A2: Geniş taban plaka güverte kaynak ara yüzünü sağlar ve pollard kuvvetini gemi yapısına dağıtmaya yardımcı olur.ve denetim gereksinimi gemi anbarı veya tasarım ofisi tarafından onaylanmalıdır.

S3: Sipariş vermeden önce hangi kaynak ve üretim detayları onaylanmalıdır?

A3: direğin çelik borudan mı yoksa yuvarlanmış çelik levha borusundan mı yapıldığını, borudan tabanına kadar oluk kaynak ayrıntılarını, güvertede kaynak hazırlamasını, kaynak bacağını veya penetrasyon gereksinimlerini, WPS / NDT kapsamını doğrulayın.Malzeme sertifikası, yüzey tedavisi ve sınıf tanıklığı gerekip gerekmediği.
