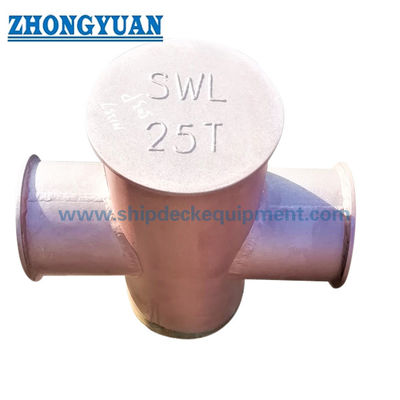

GB 10106 Plaka Tabanlı Gemi Demirleme Ekipmanlı Tek Çapraz Bitt Haç Biçimli Bariyerler
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
| Belge: | Marine Cross Bitt Bollard G...88.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | TT, L/C, vb. |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| teknik standart: | GB 10106-88 ve JIS F2804-76 | Nominal Çaplar: | 150 ila 350mm |
|---|---|---|---|
| Türü: | Tip A & Tip B | Malzeme: | Hafif çelik; Paslanmaz çelik |
| Ağırlık: | 31 ila 204kg | Yüzey Tedavisi: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Parlak Paslanmaz Çelik, özelleştirilmiş |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS, vb. | ||
| Vurgulamak: | Haç şeklindeki kollarlar Gemi demirleme ekipmanları,GB 10106 Gemi demirleme ekipmanları |
||
Ürün Açıklaması
GB10106 Tek Çapraz Bit Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz
Açıklama:
GB 10106-88 gemilerinin çapraz bitleri, referans için JIS F2804-76 standardını benimserek, iki tip vardır: A tipi ve B tipi. A tipi gemi çapraz bitleri doğrudan güvertede kaynaklanır.B tipi güverte astarında kaynaklanırken.
Ana Teknik Spesifikasyon:
1Teknik Standart: GB 10106-88 ve JIS F2804-76
2Adı çapı: 150 ila 350 mm;
3Tip: A ve B tipleri
4Malzeme: Hafif çelik; Paslanmaz çelik;
5Ağırlık: 31 ila 204 kg;
6Yüzey işleme: S2.5'e kum püskürtme + bir katman epoksi dükkanı primer, ayna veya saten cilalı, cilalı, galvanizli, özel yüzey işleme mevcuttur.
7Sınıflandırma Sertifikaları:CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, vb.
Ana Teknik Parametreler:
|
İsimsel |
- Max. - Hayır. Kırılma Yük Uygulanabilir Kablo KN (tf) |
Çelik Tel |
Sentetik Fiber ip |
Hmp İp
|
H | B | h | D | D1 | D2 | D3 | d |
Ağırlık A ve B tipi (Kg) |
|
| 150 | 117(12) | 13 | 30 | 44 | 480 | 460 | 280 | 168 | 114 | 206 | 158 | 240 | A | 31 |
| B | 33 | |||||||||||||
| 200 | 225 ((26) | 19.5 | 45 | 64 | 560 | 520 | 320 | 219 | 168 | 260 | 210 | 280 | A | 62 |
| B | 66 | |||||||||||||
| 250 | 382 ((39) | 26 | 56 | 80 | 640 | 610 | 360 | 273 | 219 | 310 | 260 | 340 | A | 98 |
| B | 105 | |||||||||||||
| 300 | 549 ((56) | 30 | 70 | 104 | 680 | 660 | 380 | 325 | 273 | 360 | 310 | 400 | A | 143 |
| B | 153 | |||||||||||||
| 350 | 686(70) | 34.5 | 77 | 120 | 720 | 720 | 420 | 351 | 273 | 400 | 314 | 440 | A | 192 |
| B | 204 | |||||||||||||
ÇizimGB 10106 Gemiler Tek Çapraz Bit Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Çapraz Ç
