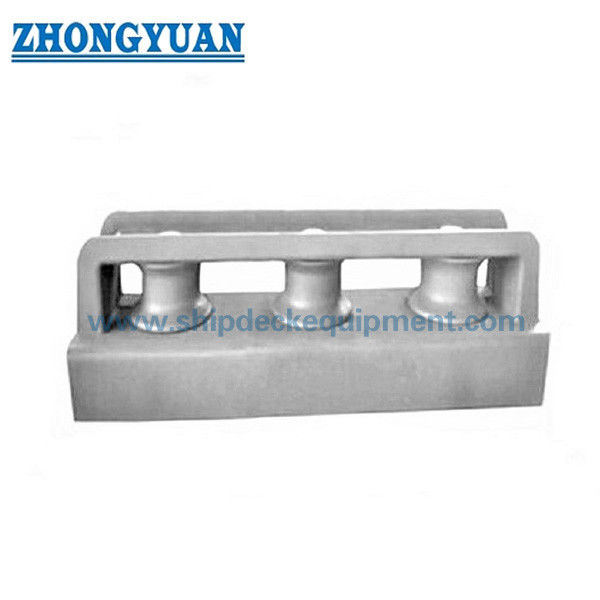

150–450mm Kapalı Tip 3 Makaralı Babafars | JIS F2014 DF DS Döküm Çelik Gemi Yanı Bağlama Babafars
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | JIS F2014-1987 | Tip: | DF&DS KAPALI TİP |
|---|---|---|---|
| Silindir çapları: | 150~450 mm | Silindir No.: | 3 Silindir |
| Silindir ağırlığı: | 53.8~650 kg | Malzemeler: | Yumuşak Çelik, C-Mn Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Dökme Demir |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, vb. |
| Vurgulamak: | Kapalı Tip Gemi Yanı Fairlead,3 Rulolar Gemi kenarında Fairlead,JIS F 2014 Gemi yanındaki Fairlead |
||
Ürün Açıklaması
150-450mm Kapalı Tip 3 Makaralı Babaport | JIS F2014 DF DS Döküm Çelik Gemi Yan Babaportu Demirleme İçin
Ürün Genel Bakışı
JIS F2014 DF/DS kapalı tip 3 makaralı babaport, gemi yan güverte pozisyonlarında kontrollü demirleme halatı yönlendirmesi için tasarlanmıştır.
Yapı, tanımlanmış bir halat yolu sağlayan ve yük altında halatın kaçmasını önleyen, üst plaka çerçevesi içine yerleştirilmiş üç makaradan oluşur.
Açık tip babaport ile karşılaştırıldığında, kapalı tip tasarım daha iyi halat kontrolü sağlar, bu da onu düz hat demirleme ve dar güverte düzenleri için uygun hale getirir.
Hızlı Özellikler
Makaralı Çapı: 150-450 mm → Halat uyumluluğunu belirler
Yük Değerlendirmesi: Halat kopma yüküne göre seçilmelidir → Çalışma koşulları altında güvenli çalışmayı sağlar
Yapı Tipi: Kapalı tip → Kontrollü halat yolu
Makaralı Konfigürasyon: 3 makara → Yük dağılımı
Standart: JIS F2014-1987
Malzeme: Döküm çelik / C-Mn çelik
Yüzey: Sa2.5 + epoksi kaplama
Uygulama: Gemi yan demirleme
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Ana Teknik Parametreler
Not: Yük bazlı seçim veya SWL eşleştirmesi için lütfen teknik destek için bizimle iletişime geçin.
| Nominal Çap. |
Makaralı | Burç | ||||||||||||||
| D | D1 | D2 | H | h | h1 | h2 | Min. t |
r | r1 | r2 | t8 | t9 | D3 | h1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | I0 | 76 | 60 | 8.5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
| Nominal Çap. |
Pul | Pin | Koltuk ve Destek | |||||||||||||
| D5 | D6 | t.2 | d | d 1 | t3 | l | l1 | l2 | l3 | H1 | H2 | H3 | L | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | no | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| Nominal Çap. |
Koltuk ve Destek | Burç İçin Ayar Vidası | Kontrol Parçası | |||||||||||||
| L3 | D7 | D8 | B | t4 | t5 | r5 | r6 | W1 | W2 | Cıvata Nominal Çap. |
Cıvata Uzunluk |
No. | a | b | C | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | MS | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 174 | 450 | 18 | 14 | 90 | 60 | 13 | 10 | MS | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | MS | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | MS | 20 | 4 | 65 | 135 | 90 |
Seçim Rehberi
Doğru babaport boyutunu ve yük kapasitesini seçme konusunda yardıma mı ihtiyacınız var? Mühendislik desteği için bizimle iletişime geçin.
Adım 1 – Makaralı çapını seçin
Adım 2 – Halat tipini onaylayın
Adım 3 – Halat kopma yükünü onaylayın → Babaport boyutunun halat kapasitesiyle eşleştiğinden emin olun
Adım 4 – Kurulumu onaylayın
Adım 5 – Sertifikayı onaylayın
Adım 6 – Halat yolunu onaylayın (kontrollü)
Yapı
Üst Plaka Çerçevesi | 3 Makaralı | Pin Mili | Burç Yatak | Yan Plakalar
Kapalı Tip vs Açık Tip
Kapalı tip → Üst plaka ile, kontrollü halat yolu.
Açık tip → Üst plaka yok, esnek halat girişi.
Özel Nitelikler
Kapalı yapı → Halatın kaçmasını önler
Üç makara → Yük dağılımı
Döküm çelik → Dayanıklı
Sorgulama Rehberi
Lütfen halat çapını, halat tipini, kurulum pozisyonunu ve sertifika gereksinimini belirtin.
SWL veya yük eşleştirme desteğine mi ihtiyacınız var? Mühendislik ekibimiz doğru seçimi yapmanıza yardımcı olabilir.
Nasıl Çalışır
Halat, kontrollü yönlendirme sağlayan kapalı makaralardan geçer.
Uygulamalar
Gemi demirleme | Gemi yan yönlendirme
Sertifikalar ve Avantajlar
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Çizim ve Fotoğraflar
Genel yerleşim çizimi ve ürün fotoğrafları mevcuttur
Sipariş
MOQ: 1 Adet | Teslimat: 30-60 gün
SSS
S1: Kapalı tip nedir?
A: Üst plaka ile.
S2: Ne zaman kullanılır?
A: Düz halat yönlendirmesi.
S3: Fark?
A: Kapalı halatı kontrol eder, açık esnektir.
S4: Kapalı tip babaport için yük nasıl dikkate alınır?
A: Babaport, halat çapına ve ilgili kopma yüküne göre seçilmelidir. Yapı, halatı tanımlanmış yük koşulları içinde güvenli bir şekilde yönlendirmek ve kontrol etmek için tasarlanmıştır.
