Gemi Güvertesine 1 ′′20T Hidrolik Eğitimli Vücut Vücut Vücudu. 360° Dönüşlü Düz Vücut Vücudu
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipment |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | 100.000kg |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Bom tipi: | Düz bom | Çalışma sıcaklığı: | -40 ila 50°C vb. |
|---|---|---|---|
| Çevirme Sistemi:: | 360° Dönüşlü Hidrolik Çevirme | Yüzey işleme:: | Kumlama Sa2.5 + Epoksi Kaplama |
| Kurulum Türü:: | Güverteye Monte / Kaideye Flanş veya kaynakla monte edilir | Kontrol Türü:: | Yerel Manuel / Uzaktan Kumanda (Kablolu veya Kablosuz)/ Kabin Kontrolü |
| Güç Kaynağı:: | Elektrik Motoru + Hidrolik Sistem | Güvenlik Cihazları:: | Aşırı Yük Koruması / Limit Anahtarı / Acil Durdurma |
| Malzeme:: | deniz sınıfı çelik | Çalışma ortamı:: | Açık Deniz / Denizcilik / Liman |
| Özelleştirme:: | Mevcut (SWL, Radius, Kontrol Sistemi, Boyama, Tehlikeli Bölge, Sertifikasyon) | ||
| Vurgulamak: | 5 t hidrolik kaydırma vinci,12.5m Hidrolik Süzme vinç |
||
Ürün Açıklaması
Gemi Güvertesine 1 ′′20T Hidrolik Eğitimli Vücut Vücut Vücudu. 360° Dönüşlü Düz Vücut Vücudu
Ürün Genel Görünümü
Hidrolik yuvarlak vinç, geminin güvertesinde ve açık deniz platformlarında kargo taşıma ve malzeme aktarımı için tasarlanmış bir deniz kaldırma ekipmanı türüdür.
1 ′′ 20T düz dalga hidrolik döner vinç, dengesiz bir kaldırma kapasitesi, sorunsuz çalışma ve tam 360 ° dönme sağlar ve deniz ortamlarında verimli kargo işlemi sağlar.Yükseltmenin kesin kontrolü ile bir hidrolik sistem tarafından çalıştırılır, luffing, ve süzme hareketleri.
Knuckle boom vinçleriyle karşılaştırıldığında, düz dalga tasarımı daha basit bir yapı, daha yüksek güvenilirlik ve daha düşük bakım maliyeti sunar.Yeterli güverte alanı ve standart kaldırma gereksinimleri olan gemiler için uygun maliyetli bir çözüm haline getirmek.
Hızlı Özellikler
• Güvenli Çalışma Yükü (SWL): 120 Ton
• Çalışma yarıçapı: 2 ̊15 m
• Dönüşme aralığı: 0 ̊360°
• Yükseltme hızı: 1015 m/min
• Lufing Zamanı: 40 ¢ 80 s
• Sürüş Türü: Hidrolik Sistem
• Motor Gücü: 7.5132 kW
• Çalışma sıcaklığı: -40°C - +50°C
• Yüzey Tedavisi: Sa2.5 Kum püskürtme + Epoksi Kaplama
Ana teknik parametreler
| SWL (ton) | Çalışma yarıçapı (m) | Dönüş hızı (rpm) | Yükseltme hızı (m/dakikada) | Lufing zamanı (ikinci) | Motor Gücü (kW) | Çapraz Çapraz (Φ mm) |
| 1 | 2-10 | 0.8-1 | 10-15 | 40-50 | 7.5 | 700 |
| 1.5 | 2-10 | 0.8-1 | 10-15 | 40-50 | 7.5-11 | 800 |
| 2 | 2-12 | 0.8-1 | 10-15 | 40-50 | 15-22 | 950 |
| 3 | 2-12 | 0.8-1 | 10-15 | 40-50 | 22-30 | 1050 |
| 5 | 2-12 | 0.8-1 | 10-15 | 50-60 | 22-37 | 1100 |
| 10 | 2-12 | 0.6-0.9 | 10-15 | 60-70 | 45 | 1700 |
| 15 | 3-15 | 0.6-0.8 | 10-15 | 65-75 | 55 | 1800 |
| 20 | 3-15 | 0.6-0.8 | 10-15 | 70-80 | 132 | 1900 |
Girdi seçme kılavuzu
Adım 1 - Taşınma kapasitesini seçin (SWL)
• 1 ̊5T → hafif yük kaldırma (balıkçı gemileri / küçük gemiler)
• 5 ′′ 10T → orta yüklü kaldırma ve güverte taşımacılığı
• 1020T → ağır yük taşımacılığı ve denizaltı operasyonu
Adım 2 ️ Çalışma yarıçapını doğrulayın
• Kısa yarıçap (26 m) → daha yüksek kaldırma etkinliği
• Uzun yarıçap (615 m) → daha geniş güverte kapsamı ve esnek çalışma
Adım 3 - Kiremit Tipini Seçin
• Doğrudan yükleyici vinç → basit yapı, uygun maliyetli, kolay bakım
• Knuckle boom vinci → esnek çalışma, kompakt güverte düzenine uygun
Adım 4 Hidrolik Sistemi ve Güç
• Motor gücü SWL ve çalışma sıklığına göre seçilmelidir
• Sürekli çalışma → daha yüksek güç aralığı önerilir
Mühendislik notu:
Nihai vinç konfigürasyonu kaldırma gereksinimlerine, kurulum alanına, görev döngüsüne ve sınıflandırma topluluğu kurallarına göre seçilmelidir.
Özel tasarım offshore için kullanılabilirve özel uygulamalar.
Teknik performans ve açıklama
• 1 ′′20T kaldırma kapasitesi → farklı yük işleme gereksinimleri için uygundur
• 360° dönme → tüm güvertenin kapsamını ve esnek çalışmayı sağlar
• -40°C ile +50°C arasında çalışma sıcaklığı → zorlu deniz ortamları için uygundur
• Sa2.5 kum püskürtme + epoksi kaplama → korozyon direnci ve hizmet ömrünü artırır
Yapı ve bileşenler
Hidrolik güç ünitesi. Sürükleme mekanizması. Düz dalga montajı. Hidrolik silindir sistemi. Venk ve tel ip sistemi. Kontrol sistemi.
Özel Yapılandırma ve Sorgu Rehberi
✔ Adım 1 ️ Taşıma Kapasitesi (SWL): 1 ️5T → hafif kullanım uygulamaları. 5 ️10T → orta kullanım kargo taşımacılığı. 10 ️20T → ağır kullanım kargo taşımacılığı.
✔ Adım 2 ️ Çalışma Yarıçapı: 2 ️6 m → daha yüksek kaldırma verimliliği.
✔ Adım 3 ️ Kurulum Türü: Güverteye monte edilmiş.
✔ Adım 4 ¢ Kontrol Sistemi: El kontrolü. ∙ Uzaktan kumanda. ∙ Kabin kontrolü.
✔ Adım 5 ️ Güç ve Hidrolik Sistem: Elektrik motoru + hidrolik tahrik.
✔ Adım 6 İsteğe bağlı özellikler: Korozyon önleyici kaplama yükseltmesi. Patlama geçirmez tasarımı (isteğe bağlı) Düşük sıcaklık tasarımı (-40°C). Özel boyama.
✔ Adım 7 ️ Çalışma ortamı: Gemi güvertesinde.
Teknik çizimler, yapılandırma ve teklif almak için bize yukarıdaki bilgileri gönderin.
Nasıl Çalışır?
Vücut hareketlerini kontrol eden bir hidrolik sistem sayesinde hareket eder.
Hidrolik silindirler istikrarlı bir kaldırma gücü sağlarken, dönme mekanizması, verimli ve hassas kargo işlemeyi sağlayan pürüzsüz 360 ° dönüşü sağlar.
Başvurular
Gemi güvertesindeki kargo taşımacılığı. Denizaltı petrol ve gaz platformları. Balıkçılık gemileri ve su ürünleri. Deniz mühendisliği gemileri.
Sertifikalar ve Avantajlar
Sertifikalar
CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Avantajlar
Full 360° rotation for flexible operation | Stable hydraulic lifting system | Cost-effective straight boom design | Reliable performance in harsh marine environments | Easy maintenance & long service life
Çizim ve Fotoğraflar
• Genel düzenleme çizimi

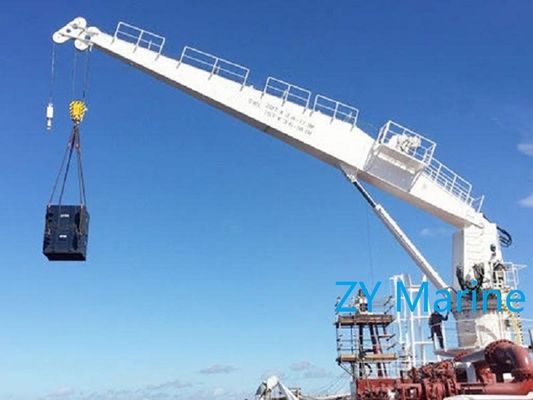

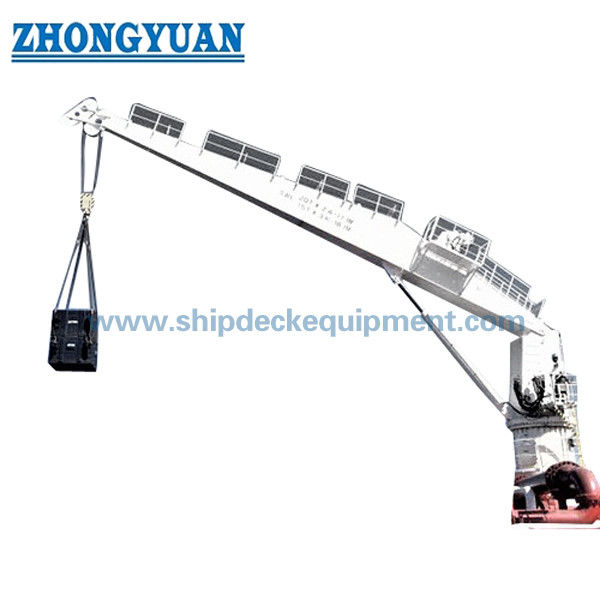

• Ürün fotoğrafları
• Kurulum planı çizimi
Sipariş Verme Bilgisi
• MOQ: 1 Birim
• Teslim süresi: Projeye göre
• Ödeme: T/T, L/C
• Özelleştirme: Mümkün
Sık Sorulan Sorular
S1: Doğru vinç kapasitesini nasıl seçebilirsiniz?
A: Yükseltme ağırlığına, çalışma yarıçapına ve çalışma sıklığına göre.
S2: Ne zaman düz bir yük vinci seçmeliyim?
A: Geminin yeterli güverte alanı ve standart kaldırma gereksinimleri olduğunda.
S3: Doğrudan yükleyici ve knuckle yükleyici vinç arasındaki fark nedir?
A: Düz dalgıçlı vinçler daha basit ve daha uygun maliyetlidirken, bükük dalgıçlı vinçler daha esneklik sağlar.
S4: vinç özelleştirilebilir mi?
C: Evet, kaldırma kapasitesi, çalışma yarıçapı ve hidrolik sistem, proje gereksinimlerine göre özelleştirilebilir.
