Gemi demirlemesi için temel ile 100 450mm Açık Tipi dökme çelik rulo Fairlead
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipment |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | 100.000kg |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| Teknik standart: | CB*58-83 Standart | Tip: | Açık Tip |
|---|---|---|---|
| Silindir çapları: | 160~560mm | Silindir No.: | 2/3 Silindirler |
| Silindir ağırlığı: | 9,4~462 kg | Malzemeler: | Yumuşak Çelik, C-Mn Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Dökme Demir |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, vb. |
| Vurgulamak: | Temel dökme çelik rulo düğmesi Fairlead,Açık Gemi demirleme ekipmanları |
||
Ürün Açıklaması

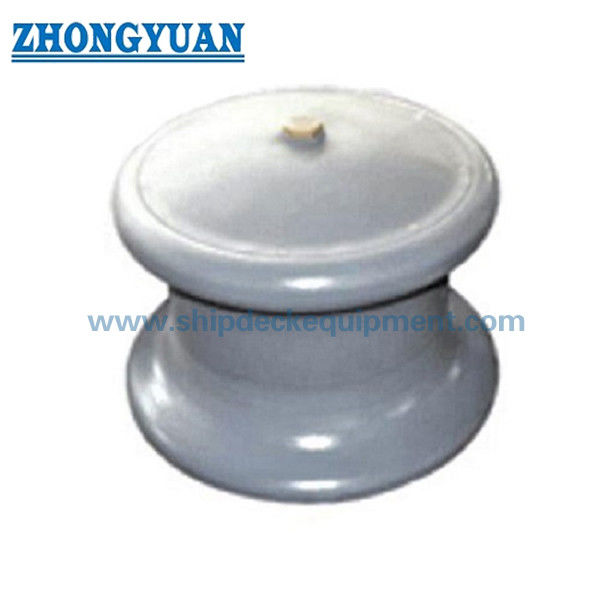

100-450mm Açık Tip Döküm Çelik Makaralı Halat Kılavuzu Temelli Gemi Bağlama İçin
Ürün Özeti
Açık tip döküm çelik makaralı halat kılavuzu, esnek halat girişi ile güverte kenarında bağlama halatlarını yönlendirmek için tasarlanmıştır.
Yapı, üst plaka olmadan bir tabana monte edilmiş çoklu makaralara izin verir, yan bağlama ve karmaşık halat yönlendirme açıları için uygundur.
Bu model, yapısal güç, yük aktarım güvenilirliği ve uzun süreli dayanıklılığa odaklanmaktadır ve SWL sertifikalı mühendislik halat kılavuzu seçim modellerinden farklıdır.
Hızlı Özellikler
- Makaralı Çapı: 100-450 mm → Halat uyumluluğunu belirler
- SWL Aralığı: 108-1767 kN → Yük referansı
- Güvenlik Faktörü: 1.41-1.56 → Yapısal güvenilirlik
- Pin Şaft Malzemesi: Karbon çeliği (Sınıf 25) → Çekme dayanımı ≥460 MPa
- Rulman Tipi: Burç → Yük aktarımı ve aşınma direnci
- Yüzey: Taşlanmış yüzey → Halatı korur
- Yapı: Açık tip → Esnek halat girişi
- Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Ana Teknik Parametreler
| Makaralı çapı | Uygulanabilir kablo maksimum çapı | Taban boyutu | Sınır boyutu |
Ağırlık kg |
||||||||||||||
| Çelik tel halat | Doğal halat |
Sentetik elyaf halat |
a | b | c | c1 | d | R | K | K1 | D1 | H | S | dökme demir | dökme çelik | |||
| 6x24 | 6x30 | 6x37 | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9.4 | 9.9 |
| 150 | 17 | 17.5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32.1 | 33.8 |
| 200 | 22.5 | 21.5 | 19.5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64.6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32.5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37.5 | 39 | 34.5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44.5 | 47.5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| Tip |
Makaralı çapı D |
A | L | Uygulanabilir kablo maksimum çapı |
SWL tf (KN) |
Güvenlik Faktörü | ||||
| Çelik tel halat | Doğal halat | Sentetik elyaf halat | ||||||||
| 6x24 | 6x30 | 6x37 | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | 11(108) | 1.44 | |
| 150 | 420 | 740 | 17 | 17.5 | 15 | 45 | 32 | 26 (254) | 1.41 | |
| 200 | 530 | 930 | 22.5 | 21.5 | 19.5 | 55 | 40 | 42(412) | 1.49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | 56 (549) | 1.47 | |
| 300 | 750 | 1270 | 30 | 32.5 | 28 | 70 | 50 | 84 (824) | 1.50 | |
| 350 | 860 | 1440 | 37.5 | 39 | 34.5 | 75 | 55 | 122 (1196) | 1.48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | 148 (1450) | 1.50 | |
| 450 | 1080 | 1800 | 44.5 | 47.5 | 43 | 80 | 180.2 (1767) | 1.56 | ||
Mühendislik Tasarım Mantığı
Halatın kopması durumunda bile halat kılavuzunun bütünlüğünü sağlamak için hesaplanan yük, halatın kopma yükünün 2 katı olarak alınır.
Yük aktarım yolu: Makaralı → Burç → Pin Şaft → Temel.
Pin şaft, halat geriliminden kaynaklanan bükülme momenti altında birincil yük taşıyan bileşendir.
Yapısal Optimizasyon
Daha iyi yük aktarımı ve güç için pin şaftı temele kadar uzanır.
Artırılmış şaft çapı, D/d oranını artırarak gücü ve halat ömrünü iyileştirir.
Şaft ve burç arasındaki optimize edilmiş boşluk, yağlamayı ve sorunsuz dönüşü sağlar.
Yapı
1 Havşa başlı vida | 2 Makaralı Kapak | 3 Pul | 4 Burç | 5 Pin Şaft | 6 Makaralı Gövde | 7 Ayar Vidası | 8 Somun | 9 Ayar Vidası | 10 Gres Kabı | 11 Dişli Kovan | 12 Tapa
Kalite Kontrol
Döküm parçalar çatlak, çekinti ve inklüzyon gibi kusurlardan arındırılmalıdır.
Halat temas yüzeyleri pürüzsüzce taşlanmalıdır.
Dönen parçalar esnek bir şekilde çalışmalıdır.
Seçim Rehberi
Adım 1 – Makaralı çapını seçin → Halat boyutuna göre
Adım 2 – Halat tipini onaylayın → Tel / elyaf
Adım 3 – Yük gereksinimini onaylayın → SWL'ye bakın
Adım 4 – Kurulum konumunu onaylayın
Adım 5 – Sertifika gereksinimini onaylayın
Özel Nitelikler
- Açık yapı → Esnek halat girişi
- Ağır hizmet tipi pin şaft → Yüksek mukavemet
- Burçlu rulman → Sorunsuz dönüş
- Taşlanmış yüzey → Halatı korur
- Dökme çelik → Dayanıklı yapı
Sorgulama Rehberi
Lütfen halat çapını, halat tipini, gerekli yükü, kurulum konumunu ve sertifika gereksinimini belirtin.
Nasıl Çalışır
Halat makaralar tarafından yönlendirilir ve yük, burç ve pin şaftı aracılığıyla temele aktarılır, güvenli çalışmayı sağlar.
Uygulamalar
Gemi bağlama | Güverte kenarı yönlendirme | Yan bağlama
Sertifikalar ve Avantajlar
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası → Ana sınıflandırma kuruluşlarına uyumluluğu sağlar
Çizimler ve Fotoğraflar
Genel yerleşim çizimi ve ürün fotoğrafları mevcuttur
Sipariş
MOQ: 1 Adet | Teslimat: 30-60 gün | Özelleştirme mevcut
SSS
S1: Açık Tip Halat Kılavuzu Nedir?

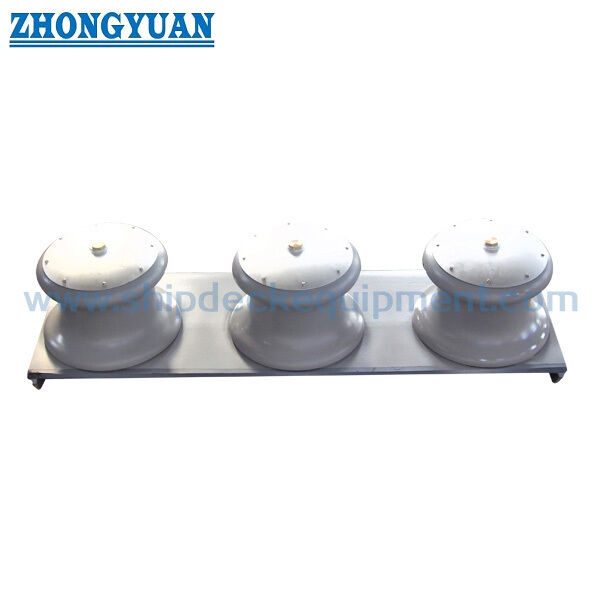

C: Açık tip halat kılavuzu, makaraların üzerinde üst plaka olmayan bir yapıyı ifade eder. İki, üç veya dört makara bir temel tabanına monte edilir ve üst taraf esnek halat girişi için açık kalır.
Kapalı tip halat kılavuzu, halat hareketini kısıtlayan bir üst plaka içerir (örneğin, JIS F2014 Tip B ve D).
S2: Neden Açık Tip Tasarım?
C: Güverte dışından esnek halat girişi; çok yönlü bağlama için uygun; modüler makara düzenlemesi.
S3: Temel Yüksekliğinin İşlevi Nedir?
C: Temel yüksekliği, halat yönlendirme açısını ayarlamak, bükülme gerilimini azaltmak, güverte temasını önlemek ve halat aşınmasını en aza indirmek için kullanılır.
S4: Pin şaft neden kritiktir?
C: Halat geriliminden kaynaklanan bükülme yükünü taşır ve yapısal güvenliği belirler.
S5: Neden 2x kopma yükü kullanılır?
C: Halat kopması durumunda bile halat kılavuzunun sağlam kalmasını sağlamak için.
S6: Halat ömrü nasıl iyileştirilir?
C: D/d oranını artırın ve makara yüzeyinin pürüzsüz olduğundan emin olun.
