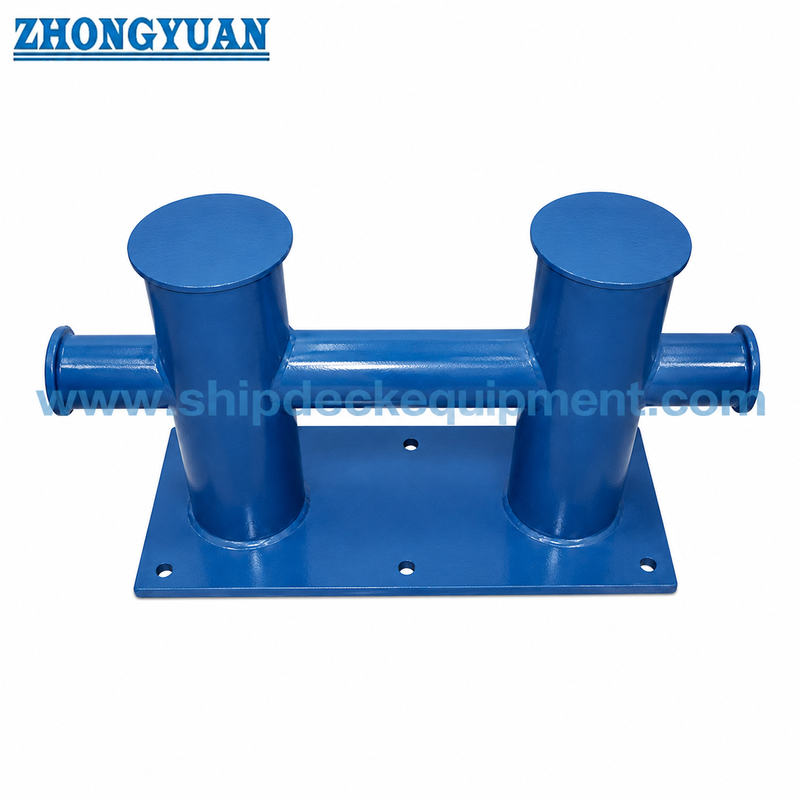

Gemi demirlemesi için bultlanmış tabanlı çift çapraz bıçaklı kolye. GB/T 554 DL DN50175 tipi.
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik Standart: | GB554-2008 | Malzemeler: | Yumuşak Çelik, C-Mn Çelik, Paslanmaz Çelik, ayrıca buz kırıcı için özel çelik de tedarik edebilir |
|---|---|---|---|
| Nominal Çaplar: | 50 ila 200 mm | Ağırlık: | 7 ila 103 kg |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | SWL aralığı: | 13KN-62KN |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, vb. | Tip: | Cıvatalı bağlantı |
| Vurgulamak: | Çifte çapraz bıçaklı bollard,GB/T 554 Gemi demirleme kolonu,DL DN50-175 demirleme ekipmanları |
||
Ürün Açıklaması
50×175 mm Bolted-Base Double Cross Bollard GB/T 554-2008 Gemi demirleme için DL Tipi
Ürün Genel Görünümü
GB/T 554 Tipi DL çifte çapraz bitt bollard, düz bir bolt tabanı belirtilen gemi güvertesinde düzenlemeler için kaynaklı çelik boru demirleme bollardıdır.Verilen üretim açıklamalarına göre, DL konfigürasyonu, DN200'den küçük nominal çaplar için kullanılır ve genellikle küçük gemiler, iş tekneleri, barjlar, pontonlar için seçilir.Geminin çekimi için boğazlı bir montaj gerektirdiğinde güverte pozisyonları..
Tip DH güverte kaynaklı versiyonu ile karşılaştırıldığında, Tip DL düz taban levhası ve vidalı güverte bağlantısı ile tanımlanır.Yatay çapraz boru, dayanıklılığı ve kuvvet aktarımını desteklemek için çift bit yapısı boyunca sürekliİp temas kaynakları, ip hasarını azaltmak için düzgün bir şekilde hazırlanmalı ve öğütülmelidir, oysa bult temeli, destek plakaları ve güverte takviyesinin üretimden önce onaylanması gerekir.
Hızlı Özellikler
- Ürün türü: çivilenmiş tabanlı çifte çapraz bit çivisi → çivilenme belirtildiği zaman düz tabanlı güverte kuruluşu.
- Standart ve tip: GB/T 554-2008 Tip DL → gemilerin demirleme ekipmanları için çift çapraz bitt pollard yapısı.
- Nominel çap aralığı: DN50?? DN175 → tedarik edilen açıklamaya göre DN200'ün altındaki vidalı versiyon için kullanılır.
- SWL aralığı: Başlangıçlı kolye seçimi için 13 ′′ 62 kN; Güverte temeli ve vida düzenlemesi proje kontrolü gerektirir.
- Yapım: kaynaklı çelik boru ve çelik plaka → sipariş gereksinimine göre yuvarlanmış plaka borusundan veya çelik borusundan üretilmiştir.
- Baza bağlantısı: bultlanmış düz taban → bult boyutu, bult sınıfı, destek plaka ve güverte temeli tekliften önce onaylanmalıdır.
- İp teması bitirme: kabuksuz yüzey ve pürüzsüz zemin kaynakları → demirleme iplerinin yerel kesilmesini veya aşınmasını azaltmaya yardımcı olur.
- Yüzey işleme: Sa 2.5 patlama + referans olarak epoksi dükkanı primer → son boya, galvanize veya paslanmaz cilalama proje gereksinimlerini takip eder.
Ana teknik parametreler
| İsimsel çapı | SWL (kN) | A(mm) | A1(mm) | A2(mm) | B(mm) | D / D1(mm) | H(mm) | L(mm) | Bolt Düzenlemesi | Yaklaşık ağırlık (kg) |
| DN50 | 13 | 180 | 270 | 90 | 130 | 50 / 65 | 190 | 310 | M12 × 6 | 7 |
| DN75 | 18 | 275 | 400 | 125 | 170 | 75 / 95 | 290 | 450 | M16 × 6 | 16 |
| DN100 | 25 | 350 | 494 | 144 | 200 | 100 / 120 | 350 | 550 | M18 × 6 | 27 |
| DN125 | 31 | 425 | 590 | 170 | 240 | 125 / 145 | 425 | 660 | M22 × 6 | 49 |
| DN150 | 43 | 500 | 700 | 200 | 270 | 150 / 170 | 500 | 770 | M22 × 6 | 71 |
| DN175 | 62 | 530 | 774 | 241 | 320 | 180 / 200 | 550 | 850 | M24 × 6 | 103 |
Not: Bolt düzenlemesi, bolt sınıfı, güverte ekleme / destek plaka ve kurulum sıkıştırma gereksinimleri üretimden önce proje çizimi ile onaylanmalıdır.
Seçim ve Soruşturma Rehberi
Adım 1: GB/T 554 Tip DL ve nominal çapı DN50 DN175'i geminin demirleme düzenine göre doğrulayın.
Adım 2: Gerekli SWL'yi, halatın yönünü, gemi türünü ve güverte düzeninin bultlanmış düz tabanlı bir kolye gerektirdiğini doğrulayın.
Adım 3: Ödeme yapmadan önce vida boyutunu, düğme miktarını, düğme sınıfını, destek plakasını, güverte eklemesini ve temel yapısını doğrulayın.
Adım 4: Malzeme gereksinimlerini doğrulayın: hafif çelik, C-Mn çelik, paslanmaz çelik veya belirtildiği takdirde buz sınıfı projeler için özel çelik.
Adım 5: Yüzey tedavisini onaylayın: dükkan başlangıcı, son boya sistemi, galvanize, ayna / saten cilalı paslanmaz bitki veya diğer belirtilen bitki.
Adım 6: Sipariş vermeden önce sertifika kapsamını onaylayın: üreticinin sertifikası, malzeme sertifikası, sınıf denetimi, tanık denetimi veya diğer proje gereksinimleri.
Adım 7: miktar, varış yeri, gerekli teslimat süresi, güverte çizimi ve mevcutsa referans fotoğrafları sağlayın.
Yapı
Bolted flat base | Two vertical bitts | Continuous horizontal cross pipe | Welded pipe-and-plate assembly | Smooth ground rope-contact welds | Bolt holes / foundation interface | Shop primer or specified finish
Boltlu Montaj, Kaynak ve İp Teması Avantajları
- Yassı bıçaklı taban, gemi çizimi doğrudan güverte kaynak yerine çıkarılabilir veya bıçaklı bir güverte temeli gerektirdiğinde uygundur.
- Sürekli yatay boru, iki dikey bit yapısından geçer ve iki dikey bit arasında güç sürekliliğine ve güç aktarımına yardımcı olur.
- Çelik levha, boyut, malzeme kullanılabilirliği ve proje gereksinimlerine bağlı olarak boruya yuvarlanabilir ve kaynaklanabilir veya çelik boru doğrudan kullanılabilir.
- Sabun temas alanlarındaki kaynak boncukları, demirleme halatlarına zarar verebilecek keskin kenarlardan kaçınmak için üretildikten sonra pürüzsüzce ezilmelidir.
- Bolt tabanı, güverte temelleri için uygun bir tasarım gerektirir. Bolt kalitesi, destek plakaları, delik toleransı ve sıkıştırma gereksinimleri gemi anbarı veya tasarım ofisi tarafından onaylanmalıdır.
- DL Tipi DH Tipi'den açıkça farklıdır: DL, boyuta bağlı düz bir taban kullanır ve sağlanan açıklamaya göre DN200'ün altındaki aralıklarla sınırlıdır.
Özel Özellikler
- Standart: GB/T 554-2008 → DL Tipi çubuk şekli, boyutları, SWL ve ağırlığı için referans.
- Tip: DL → güvertede demirleme pozisyonları için çift çapraz bit konfigürasyonu.
- Nominal çap: DN50 / DN75 / DN100 / DN125 / DN150 / DN175 → SWL, güverte düzenine ve gemi çizimine göre seçilir.
- SWL aralığı: 13 ¢ 62 kN → pollard seçimi için kullanılır; ip MBL veya kaldırma yükü ile karıştırılmamalıdır.
- Temel şekli: Düz çivilenmiş temel → demirleme güvertesine çivilenmiş bir temel belirtildiğinde uygundur.
- Üretim yöntemi: Project gereksinimlerine göre kaynaklı çelik boru ve çelik levha → yuvarlanmış levha boru veya çelik boru kullanılabilir.
- İp teması bitirme: Saldırma yapılmış ve düz → demir ipi ile keskin yerel teması azaltmak için tasarlanmıştır.
- Yüzey Tedavisi: Sa 2.5 patlama + referans olarak epoksi dükkanı başlangıcı → son kaplama, kap boyama özelliğini veya satın alma siparişini takip eder.
- Sertifika Gerekliliği: Proje gereksinimine göre mevcut → sınıf onayı ve denetim kapsamı tekliften önce onaylanmalıdır.
Nasıl Çalışır?
Mooring rope is led to the bollard → Rope wraps around the double-cross bitt structure → Smooth pipe and dressed weld areas guide rope contact → Load is transferred through the continuous cross pipe and bolted base → Deck foundation and bolts transfer the load into the vessel structure
Başvurular
Küçük gemiler. İş tekneleri. Barkalar. Pontoonlar. İç deniz gemileri. Liman servis gemileri.
Sertifikalar ve Avantajlar
Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.
Çizim ve Fotoğraflar
Sık Sorulan Sorular
S1: GB/T 554 Tip DL ve Tip DH arasındaki temel fark nedir?
A1: DL tipi düz bir boğulmuş taban kullanır ve tedarik edilen açıklamaya göre DN200'den küçük nominal çaplar için kullanılır. DH tipi güverte kaynaklı bir taban kullanır ve tüm DN50 DN300 aralığını kapsar.İki versiyon aynı kurulum açıklamasını veya fotoğraflarını paylaşmamalıdır.
S2: Kap çizimi kaynaklı bir taban gerektirdiğinde DL Tipi kullanılabilir mi?
A2: Normalde, kaynaklı bir güverte kurulumunun Tip DH konfigürasyonunu kullanması gerekir.ve kaynak ayrıntıları onay.
S3: DL Tipi için teklif vermeden önce hangi bilgilere ihtiyaç vardır?
A3: Adı çapı, SWL, cıvata düzenini, güverte temelini, malzemeyi, yüzey işlemini, miktarı, sertifika gereksinimini, teslimat yerini, gerekli teslimat süresini teyit edin.ve güverte çizimi veya referans fotoğrafları.
