70–132mm Çapa Zinciri için Makaralı Tip Zincir Durdurucu | JIS F2031 Gemi için Çapa Zinciri Yük Tutma
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | JIS F2031-1998 | Tip: | Makaralı mandal tipi |
|---|---|---|---|
| Zincir Boyutu: | 70-132mm | Malzemeler: | Yumuşak Çelik, C-Mn Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Döküm, Çelik Dövme, |
| Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, özelleştirilmiş yüzey işlemi mevcuttur. | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, vb. |
| Diğerleri: | Tersane talebi olarak özelleştirilebilir | Ağırlık401 ila 2900 kg;: | 932 ila 4840 kg |
| Nominal boyut:: | 73 - 132 | ||
| Vurgulamak: | JIS F2031 Zincir Kablo Kapakçısı,Gemi demirleme ekipmanı zincir kablo durdurucu,Rulo Çubuk Tipi Zincir Kablo Kapağı |
||
Ürün Açıklaması
için Makaralı Tip Zincir Stoper70–132mm Demir Zinciri | JIS F2031 Demir Zinciri Yük Tutucu (Gemi için)
Ürün Genel Bakışı
Makaralı tip zincir stoperi, demir zincirini tutmak ve yükü vinçten gemi yapısına aktarmak için kullanılan demirleme sistemlerinde kritik bir güvenlik bileşenidir.
JIS F2031-1998'e uygun olarak tasarlanmış olup, yük altında güvenilir zincir kilitleme için bir makara ve mandal mekanizmasına sahiptir.
Tasarım, zincirin pruva borusundan vinçe olan açısını dikkate alarak, sorunsuz bir şekilde oturmasını ve darbe yükünü azaltmasını sağlar.
Hızlı Özellikler
- Zincir Boyutu: 70–132 mm → Demir zinciri uyumluluğunu tanımlar
- Standart: JIS F2031-1998 → Deniz tasarımı uyumluluğu
- İşlev: Yük Tutma → Vinçten yük aktarır
- Yan Plaka: Takviyeli → Yapısal gücü artırır
- Mandal: Dövme çelik → Yüksek sertlik ve aşınma direnci
- Burç: Bakır burç → Dayanıklılığı artırır
- Makaralı Mil: Yağlanmış → Aşınmayı azaltır
- Çalıştırma: Karşı ağırlık / Hidrolik silindir → Ağır mandalın açılıp kapanmasını sağlar
- Malzeme: Yüksek mukavemetli çelik → Ağır hizmet performansı
- İsteğe Bağlı: Zincir kancası → Ek sabitleme işlevi
Ana Teknik Parametreler
| NO. | Uygulanabilir Demir Zincir Çapı | Gövde Yan Çerçevesi | ||||||||||||||
| B | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| NO. | Makaralı | Mandal pimi | Makaralı pimi | Burç | Pul | Kaynak ayağı | Referans | |||
| D | d | l6 | d2 | l7 | t3 | d1 | t4 | f | Hesaplanan kütle(kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
Seçim Rehberi
Adım 1 – Zincir Boyutunu Seçin → Demir zincirine göre 70–132 mm
Adım 2 – Yük Gereksinimini Onaylayın → Demir yüküyle eşleşmelidir
Adım 3 – Zincir Açısını Onaylayın (giriş/çıkış) → Pruva borusu ve vinç ile hizalamayı sağlayın
Adım 4 – Yüksekliği ve Uzunluğu Onaylayın → Güverte düzenine ve kurulum alanına uyar
Adım 5 – İsteğe Bağlı Hidrolik Silindir → Ağır hizmet operasyonu ve güvenlik için
Adım 6 – İsteğe Bağlı Zincir Kancası → Ek sabitleme gereksinimi
Yapı ve Bileşenler
Takviyeli yan çerçeve | Makaralı | Dövme mandal | Yağlanmış mil | Bakır burçlu yatak | Karşı ağırlık | Hidrolik silindir (isteğe bağlı)
Özel Nitelikler
- Zincir Boyutu: 70–132 mm → Uyumluluk
- Yük İşlevi: Demir tutma → Güvenlik
- Yan Plaka: Takviyeli → Güç
- Mandal: Dövme → Aşınma direnci
- Yatak: Bakır burç → Dayanıklılık
- Çalıştırma: Karşı ağırlık / Hidrolik → Kolay kullanım
- Malzeme: Yüksek mukavemetli çelik → Ağır hizmet
- İsteğe Bağlı: Zincir kancası → Ek kilitleme
- Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Sorgulama Rehberi
Zincir boyutu, zincir eğim açısı, güverte boyutları, yük gereksinimi ve tercih edilen çalıştırma yöntemi (manuel veya hidrolik) sağlayın.
Nasıl Çalışır
Demir zinciri makaranın üzerinden geçer ve mandal tarafından kilitlenir. Karşı ağırlık veya hidrolik silindir, güvenli ve verimli çalışmayı sağlayan açma ve kapama işlemlerine yardımcı olur.
Uygulamalar
Gemi demirleme sistemi | Ağır hizmet zincir tutucu
Sertifikalar ve Avantajlar
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası; takviyeli yapı, dövme mandal, hidrolik destekli çalıştırma, optimize edilmiş zincir hizalaması.
Çizim ve Fotoğraflar

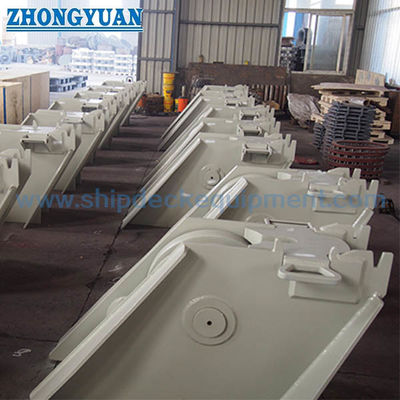

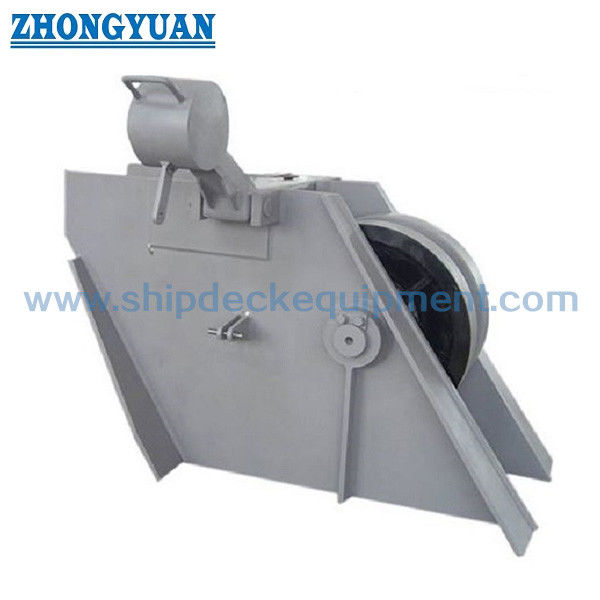

Genel çizim | Kurulum yerleşimi | Ürün fotoğrafları
Sipariş
MOQ:1 | Teslimat:60–120 gün | Özelleştirme mevcut
SSS
S1: Ağır mandal nasıl çalıştırılır?
C: Daha güvenli ve kolay kullanım için karşı ağırlık veya hidrolik silindir ile çalıştırılabilir.
S2: Neden dövme mandal kullanılır?
C: Daha yüksek sertlik, aşınma direnci ve daha uzun hizmet ömrü sağlar.
S3: Seçim için hangi parametreler gereklidir?
C: Zincir boyutu, zincir eğim açısı, güverte alanı ve yük gereksinimi temel faktörlerdir.
S4: Demirleme sisteminde neden bir zincir stoperi gereklidir?
C: Demir yükünü vinçten gemi yapısına aktararak, vinci sürekli ağır yükten korur.
S5: Bu stoperi ağır hizmet operasyonu için uygun kılan nedir?
C: Takviyeli yan plakalar, dövme mandal ve bakır burçlu yataklar yüksek mukavemet, aşınma direnci ve uzun hizmet ömrü sağlar.
