70–132mm Makaralı Bar Zincir Durdurucu | JIS F2031 Gemi İçin Demir Zincir Yük Tutucu
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipment |
| Sertifika: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Model numarası: | Standart ve Özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | As per quotation |
| Ambalaj bilgileri: | Palet veya Özelleştirilmiş |
| Teslim süresi: | teklife göre |
| Ödeme koşulları: | 100.000kg |
| Yetenek temini: | Müşterilerin ihtiyaçlarını karşılamak |
|
Detay Bilgi |
|||
| Teknik standart: | JIS F2031-1998 | Tip: | Makaralı mandal tipi |
|---|---|---|---|
| Zincir Boyutu: | 70-132mm | Malzemeler: | Yumuşak Çelik, C-Mn Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Döküm, Çelik Dövme, |
| Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, özelleştirilmiş yüzey işlemi mevcuttur. | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, vb. |
| Diğerleri: | Tersane talebi olarak özelleştirilebilir | Ağırlık401 ila 2900 kg;: | 932 ila 4840 kg |
| Nominal boyut:: | 73 - 132 | ||
| Vurgulamak: | JIS F2031 Zincir Kablo Kapakçısı,Gemi demirleme ekipmanı zincir kablo durdurucu,Rulo Çubuk Tipi Zincir Kablo Kapağı |
||
Ürün Açıklaması
70 ′′132 mm Rol Bar Zincir Kapakcısı JIS F2031 Gemi için Çapa Zinciri Yük Tutma
Ürün Genel Görünümü
Rol çubuğu tipi zincir tıkağı, demir zincirini tutmak ve yükü rüzgârdan gemi yapısına aktarmak için kullanılan demirleme sistemlerinde kritik bir güvenlik bileşenidir.
JIS F2031-1998 uyarınca tasarlanmıştır ve yük altında güvenilir zincir kilitlemesi için bir rulo ve köpek mekanizmasına sahiptir.
Tasarım, zincirin havse borusundan windlass'a yönlendirilmesi açısını göz önünde bulundurarak, pürüzsüz bir bağlantı ve düşük darbe yükü sağlar.
Hızlı Özellikler
- Zincir Boyutu: 70 ′′ 132 mm → Çapa zincir uyumluluğunu tanımlar
- Standart: JIS F2031-1998 → Deniz tasarımına uygunluk
- Fonksiyon: Yük tutma → Windlass'tan yük taşımak
- Yan plaka: Güçlendirilmiş → Yapısal dayanıklılığı arttırır
- Köpek: Kalın çelik → Yüksek sertlik ve aşınma direnci
- Taşıma: Bakır çalı → Dayanıklılığı arttırır
- Rulo Çubuğu: Yağlanmış → aşınmayı azaltır
- Operasyon: Karşı ağırlık / Hidrolik silindir → Ağır köpeğin açılması ve kapatılması için izin verir
- Malzeme: Yüksek dayanıklılıklı çelik → Ağır işlevli performans
- İsteğe bağlı: Zincir kanca → Ek emniyet fonksiyonu
Ana teknik parametreler
| Hayır, hayır. | Çapa zincirinin çapı | Bedenin yan çerçevesi | ||||||||||||||
| B | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | H1 | H2 | h3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| Hayır, hayır. | Roller | Pawl aksı | Tekerlekli aks | Bush | Çamaşır makinesi | Kaynaklı bacak | Referans | |||
| D | d | 16 | d2 | 17 | t3 | d1 | t4 | f | Hesaplanan kütle ((kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
Seçim Rehberi
Adım 1 ️ Zincirin Boyutunu Seçin → 70 ️ 132 mm, demir zincirine göre
Adım 2 ️ Yük Gereksinimini Doğrulayın → Çapa yükü eşleşmelidir
Adım 3: Zincirin açısını doğrulayın (içeri/dışarı)
Adım 4 Yüksekliği ve Uzunluğunu onaylayın → Güverte düzenini ve montaj alanını uygun hale getirin
Adım 5 İsteğe bağlı Hidrolik Silindir → Ağır kullanım ve güvenlik için
Adım 6 İsteğe bağlı Zincir Kancası → Ek emniyet gereksinimleri
Yapı ve bileşenler
Güçlendirilmiş yan çerçeve. Roller. Kalınlaştırılmış köpek. Yağlanmış asansör. Bakır kütük rulmanı. Karşı ağırlık. Hidrolik silindir.
Özel Özellikler
- Zincir Boyutu: 70 ′′ 132 mm → Uyumluluk
- Yük fonksiyonu: Çapa tutma → Güvenlik
- Yan plaka: Güçlü → Güçlü
- Köpek: Kürültü → Kullanım direnci
- Taşıma: Bakır çalı → Dayanıklılık
- İşlem: Karşı ağırlık / Hidrolik → Kolay kullanım
- Malzeme: Yüksek dayanıklılıklı çelik → Ağır kullanımlı
- İsteğe bağlı: Zincir kanca → Ekstra kilit
- Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Soruşturma Rehberi
Zincirin boyutu, zincirin öncülük açısı, güverte boyutları, yük gereksinimleri ve tercih edilen işletim yöntemi (manual veya hidrolik) belirtilmelidir.
Nasıl Çalışır?
Çapa zinciri rulonun üzerinden geçer ve köpek tarafından kilitlenir. Karşı ağırlık veya hidrolik silindir, güvenli ve verimli çalışmayı sağlamak için açılmasına ve kapanmasına yardımcı olur.
Başvurular
Gemi demirleme sistemi.
Sertifikalar ve Avantajlar
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcılar Sınav Sertifikası; güçlendirilmiş yapı, dövme köpeği, hidrolik destekli çalışma, optimize zincir hizalama.
Çizim ve Fotoğraflar

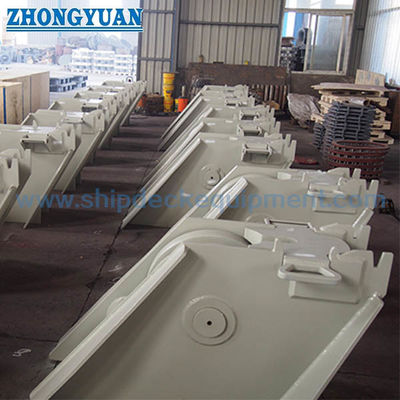

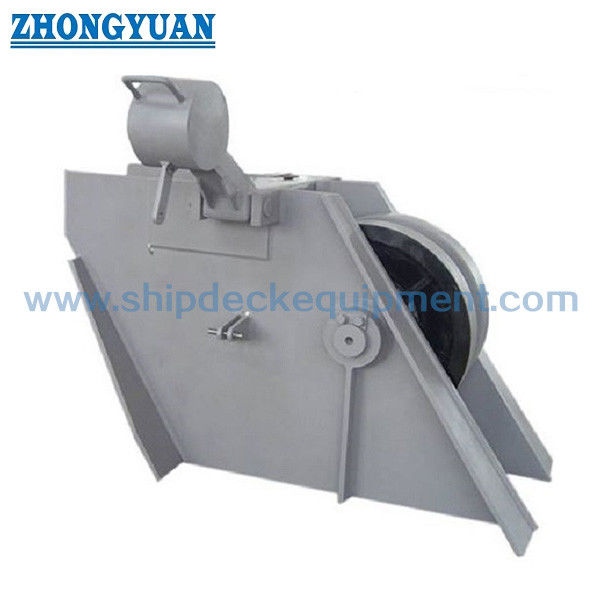

GA çizimi. Kurulum düzeni. Ürün fotoğrafları.
Sipariş vermek
MOQ: 1 teslimat: 60-120 gün özelleştirme mevcut
Sık Sorulan Sorular
S1: Ağır köpek nasıl çalıştırılır?
A: Daha güvenli ve daha kolay kullanım için karşı ağırlık veya hidrolik silindir ile çalıştırılabilir.
S2: Neden sahte köpek kullanıyorsunuz?
A: Daha yüksek sertlik, aşınma direnci ve daha uzun kullanım ömrü sağlar.
S3: Seçim için hangi parametreler gereklidir?
Cevap: Zincirin boyutu, zincirin öncülük açısı, güverte alanı ve yük gereksinimleri kilit faktörlerdir.
S4: Bağlama sisteminde neden bir zincir tıkacı gereklidir?
A: Çapa yükünü rüzgârdan gemi yapısına aktarır ve rüzgârı sürekli ağır yüklerden korur.
S5: Bu tıpağı ağır iş için uygun kılan nedir?
A: Güçlendirilmiş yan levhalar, sahte birer çubuk ve bakır çubuk rulmanları yüksek dayanıklılık, aşınmaya dayanıklılık ve uzun kullanım ömrünü sağlar.
