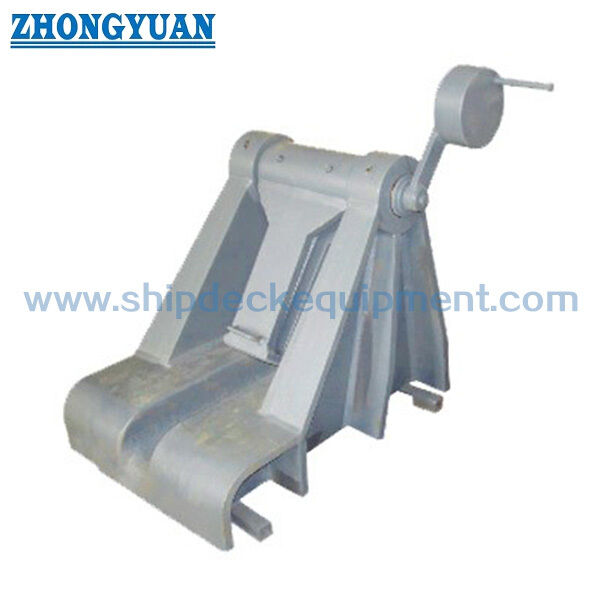

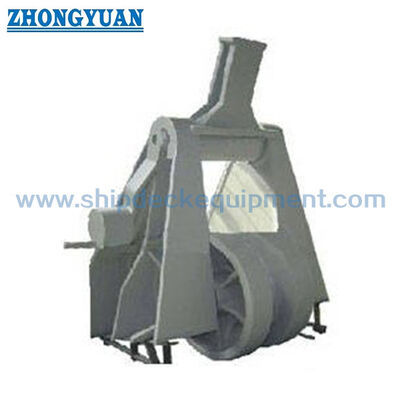

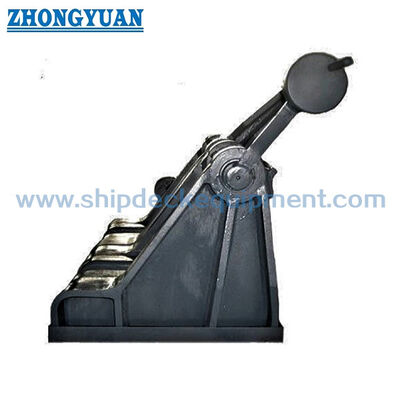

Roller Pawl-Type Anchor Chain Stopper 70 ′′ 132 mm Zincir için JIS F 2031:1998

Roller Pawl-Type Anchor Chain Stopper 70 ′′ 132 mm Zincir için JIS F 2031:1998

Ürün Genel Görünümü

JIS F 2031:1998 rulo pawl tipi demir zinciri tıkacı, demir zincirini rüzgar süsünden bağımsız olarak tutmak ve yönlendirmek için kullanılan bir demirleme güvertesine monte edilmiştir.Sağlanan boyut tablosu, Ek 4 C formuna karşılık gelir., bu da bir zincir kılavuzu olan rulo takımı düzenlemesidir.Temel olarak JIS F 3303 Sınıf 2 ve Sınıf 3 demir zincirleri için tasarlanmıştır ve gemi demirleme düzenine göre demir zinciri çizgisinde düzenlenmiştir..

Bu C şekli için, rulo zincir yönlendirmesine yardımcı olurken, rulon mekanik tutma fonksiyonunu sağlar.JIS F 2031 sınıfı gereksinimleri, zincir kurşunu, rüzgâr ve havse borusu düzenlemesi, güverte temeli, kaynak ayrıntıları, çalışma tarafı ve onaylanmış gemi çizimi.Zincir kılavuzu olmayan R Formu farklı bir boyut düzenlemesi kullanır ve bu sayfadaki C Formu verileri ile karıştırılmamalıdır..

Hızlı Özellikler

• Ürün: rulo pawl tipi demir zinciri tıkacı, zincir kılavuzu ile C şekli → demir zinciri kılavuzu ile pawl tipi tutma düzenini birleştirir.

• Standart: JIS F 2031:1998, Ek 4 → Standart isim: Roller pawl tipi zincir kablo durakları.

• Uygulanabilir demir zinciri: 70~132 mm → verilen C Form tablosuna göre 73 ila 132 nominal numaraları.

• Zincir sınıfı temel: JIS F 3303 Sınıf 2 / Sınıf 3 demir zinciri → son zincir sınıfı ve gemi için onaylanacak sertifika gereksinimleri.

• Bağlama temeli: Kenter kelepçesi düzenlemesi → gerçek zincir ve bağlantı bağlantısı ile uyumluluğu seçim sırasında kontrol edilmelidir.

• Montaj: gemi demirleme düzenine kaynaklı → güverte temeli, takviye, zincir ip ve çalışma boşluğu çizim onayına ihtiyaç duyar.

• Standart malzeme temeli: bileşen özel JIS malzemeleri → gövde yan çerçeve standart düzenlemeye göre SCW410 dökme çelik veya SS400 kaynaklı çelik yapısı olabilir.

• Referans hesaplanan kütle: C Form tablosu için 932-4840 kg → kurulum işlemi, temel incelemesi, paketleme ve nakliye planlaması için geçerlidir.

Ana teknik parametreler

Referans: JIS F 2031:1998 Ek 4, Zincir kılavuzu ile C form. Farklı belirtilmedikçe boyutlar mm'de gösterilmiştir.

Seçim ve Soruşturma Rehberi

• 1. Adım: JIS F 2031:1998 Ek 4 rulo çubuğu tipini teyit edin ve zincir kılavuzu ile C formunu teyit edin; zincir kılavuzu olmadan R formuna ihtiyaç varsa, ilgili çizimi ve boyut tablosunu isteyin.

• Adım 2: Adısal numarayı, gerçek demir zinciri çapını, JIS F 3303 zincir derecesini, bağlantı bağlantısı / Kenter şakl düzenini ve zincir sertifikası gerekliliklerini doğrulayın.

• Adım 3: Gerekli JIS F 2031 sınıfını, işletim tarafını, zincir başlığı açısını, rüzgar süpürgesi / kablo kaldırıcı pozisyonunu, havse borusunun veya adil lider pozisyonunu ve mevcut işletim boşluğunu doğrulayın.

• Adım 4: Üretimden önce güverte temelini, takviye, kaynak düzenini, kurulum yüksekliğini ve herhangi bir tersanenin kısıtlamalarını doğrulayın.

• Adım 5: Malzemenin izlenebilirliğini, kaplama sistemini, denetim kapsamını, NDT veya yük testi gereksinimlerini ve proje şartnamesine göre sınıflandırma topluluğu gereksinimlerini doğrulayın.

• Adım 6: miktarı, gemi türünü, kurulum çizimini, teslimat yerini, gerekli teslimat süresini ve mevcutsa referans fotoğraflarını veya GA çizimini sağlayın.

Yapı

C şeklindeki zincir kılavuzu. Rulo montajı. Rulo kilitleme mekanizması. Vücut kenar çerçeveleri. Rulo çubuğu. Rulo çubuğu.

Bağlama, Yapı ve Mühendislik Avantajları

• C Formu, bir zincir kılavuzu ile yuvarlak-pal düzenini birleştirir, bu da çemberin tutma işlevini yerine getirirken amaçlanan demir zinciri yolunun korunmasına yardımcı olur.

• JIS F 2031 zincir tıkacını, rüzgar süsünden bağımsız ve gemi yapısına takılmış bir cihaz olarak görür.Temel ve çevredeki güverte takviyesi bu nedenle genel yük yolunun bir parçasıdır..

• Tekerlekli geometri ve zincir düzeni, zincir bağlantılarının aşırı yerel bükülmesini önlemelidir.Rol pozisyonu ve gerçek zincir boyutu, kabın düzenlemesi çizimine göre kontrol edilmelidir..

• Tutma aygıtı, çalıştırılırken sağlam bir şekilde sabitlenmeli ve açık konuma doğru giderek gevşememelidir.Tırnak tutma ve çalışma açıklığı en önemli denetim noktalarıdır..

• SS400 kaynaklı gövde yan çerçeve düzenlemesi için,Standart, dökme çelik konfigürasyonuna eşdeğer bir dayanıklılık talep eder ve zincir kılavuzu ve ocağı taşıyan alanların etrafındaki ek malzeme gereksinimlerini belirtir..

• 73 numaradan 132 numaraya yükselen kütle, atölyede işleme, tersanede kaldırma, güverte erişim ve temel planlamalarında dikkate alınmalıdır.

• Denetim, malzeme izlenebilirliği, NDT, yük testi ve sınıf tanıklığı, standart tedarik olarak kabul edilmek yerine, sipariş kapsamı ve geçerli sınıf veya proje gereksinimleri ile tanımlanmalıdır.

Özel Özellikler

• Standart: JIS F 2031:1998, Ek 4 → Roller pawl tipi zincir kablo durakları.

• Yapılandırma: Zincir kılavuzu ile C formu → sağlanan tablo, Ek 4 Şekil 1 gövde düzenine karşılık gelir; Zincir kılavuzu olmayan R formu ayrı boyutlar kullanır.

• İsim numarası: 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → zincir çapına ve damar çizimine göre seçin.

• Uygulanabilir Zincir: 70~132 mm, JIS F 3303 Sınıf 2 / Sınıf 3 temel → gerçek zincir boyutu ve sınıfı tekliften önce onaylanmalıdır.

• Beden Yan Çerçeve Malzeme Temel: SCW410 veya JIS F 2031 Ek 4'e göre SS400 → kaynaklı SS400 yapısı dökme çelik düzenine eşdeğer bir dayanıklılığı sürdürmelidir.

• Yüzey Tedavisi: Sa 2.5 patlama temizliği + projenin referansı olarak epoksi dükkanı primer → nihai kaplama sistemi gemi / tersanenin özelliklerine uyar ve varsayılan bir JIS F 2031 gereksinimidir.

• Kurulum: kaynaklı güverte temeli → zincir kuruluşu, güverte takviyesi, kaynak ayrıntıları ve çalışma açıklığı gemi tasarımı / tersanesi tarafından onaylanmalıdır.

• Sertifika gereksinimi: proje gereksinimine ve sipariş kapsamına göre mevcuttur → sipariş vermeden önce onaylanması gereken malzeme, üreticinin ve sınıfın belgeleri.

Nasıl Çalışır?

Anchor chain is led through the C Form chain-guide and roller arrangement → Roller supports the intended chain path → Pawl is engaged to hold the chain → Chain force is transferred through the stopper body into the ship structure → Pawl is released according to the approved anchoring procedure when chain movement is required

Başvurular

Ön kale demirleme istasyonları. Ön cam demirleme düzenlemeleri. Büyük gemiler için demir zincir sistemleri. 2. sınıf / 3. sınıf demir zincir yolları. Yeni bina projeleri. Onarım ve değiştirme projeleri.

Sertifikalar ve Avantajlar

Sertifikalar ve denetim belgeleri proje gereksinimlerine, anlaşılmış sipariş kapsamına, malzeme izlenebilirliğine ve sınıflandırma topluluğu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: JIS F 2031 Ek 4 C Form ve R Form arasındaki temel fark nedir?

A1: C şekli, zincir kılavuzu olan rulo takımı düzenlemesidir, R şekli ise zincir kılavuzu olmayan düzenlemedir.Rulo boyutları ve rulo boyutları ayrı ayrı belirtilir ve karıştırılmamalıdır..

S2: Doğru nominal numarayı nasıl seçilir?

A2: Asıl demir zinciri çapına, zincir sınıfına, gemi demirleme düzenine, gerekli JIS sınıfına, zincir ipine, çalışma tarafına, temeline ve onaylanmış çizime göre nominal numarayı seçin.Bu sayfadaki 70~132 mm aralığı, sağlanan C Form tablosudur..

S3: JIS Sınıf A / Sınıf B tasarım temeli, tıkacının yayınlanmış bir SWL'ye sahip olduğu anlamına mı gelir?

A3: JIS F 2031 numarası, uygulanabilir zincirin nominal kırma yüküne göre sınıf dayanıklılık gereksinimlerini tanımlar.Zincir derecesi, proje için tasarım temeli, test gereksinimleri ve sınıf onayı kapsamı onaylanmalıdır.
