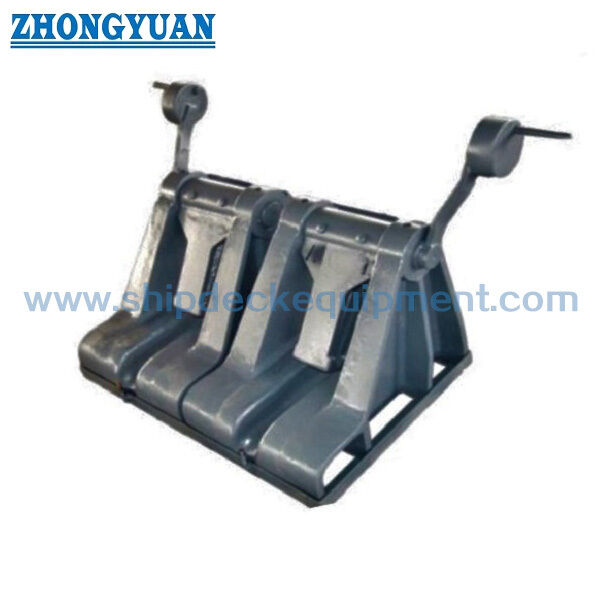

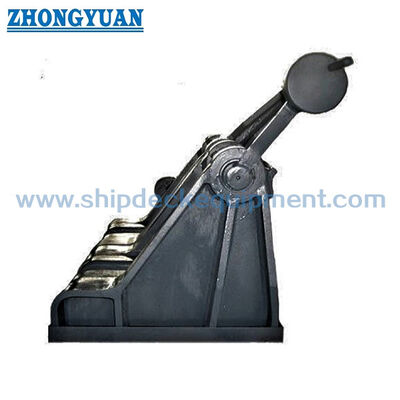

Çelişkili çelik Pawl tipi demir zincir duraklaması JIS F 2031:1998

Döküm Çelik Mandallı Çapa Zinciri Durdurucu | JIS F 2031:1998

Ürün Genel Bakışı

JIS F 2031:1998 döküm çelik mandallı çapa zinciri durdurucu, standardın Ek 3'ü kapsamında yer alan bir demirleme sistemi zincir tutma cihazıdır. Öncelikle JIS F 3303 Sınıf 2 veya Sınıf 3 çapa zinciri kullanan büyük gemiler için tasarlanmıştır ve normalde ırgat ile mapa veya yönlendirici boru arasına monte edilir. Mandall, zincire kenetlenerek çapa zinciri yükünün durdurucu temeli aracılığıyla gemi yapısına aktarılmasını sağlar.

Bu ürün bir zincir durdurucudur, kaldırma bağlantı elemanı veya bağlama yönlendiricisi değildir. Seçim, çapa zinciri çapı ve sınıfı, gerekli JIS mukavemet sınıfı, çalışma tarafı ve zincir hattı, bağlantı kancası, güverte temeli ve takviyesi, onaylanmış yerleşim çizimi ve sınıflandırma kuruluşu gereksinimlerine dayanmalıdır.

Hızlı Özellikler

• Ürün Tipi: Döküm çelik mandallı çapa zinciri durdurucu → demirleme sistemleri için JIS Ek 3 zincir tutma konfigürasyonu.

• Standart: JIS F 2031:1998, Ek 3 (normatif) → döküm çelik mandallı zincir kablo durdurucu için standart referansı.

• Uygulanabilir çapa zinciri: JIS F 3303 Sınıf 2 / Sınıf 3, 58–122 mm → seçimden önce zincir sınıfını ve tam çapını onaylayın.

• Nominal boyut aralığı: 60–122 → tanımlanmış zincir çapı aralıklarına karşılık gelen on iki standart nominal boyut.

• Bağlantı kancası: nominal boyut 68 ve altı birleştirme kancası veya Kenter kancası kullanabilir; boyut 73 ve üstü Kenter kancası kullanır → gemi zincir düzenini kontrol edin.

• Standart malzeme temeli: SCW410 gövde yan çerçevesi, SC410 mandal, S35C mandal mili ve BC6 burç → bileşen malzeme sertifikaları sipariş kapsamına bağlıdır.

• Hesaplanan kütle: yaklaşık 401–2.900 kg → elleçleme, kurulum planlaması, paketleme ve navlun ile ilgilidir.

• Mukavemet sınıflandırması: JIS Sınıf A / Sınıf B tasarım esasları, uygulanabilir zincir nominal kopma yükünün %80 / %40'ıdır → bu değerler ürünün SWL'si değildir.

Ana Teknik Parametreler

JIS F 2031:1998 Ek 3'ten ana seçim boyutları. Boyutlar mm cinsindendir; hesaplanan kütle kg cinsindendir.

Seçim ve Sorgulama Rehberi

• Adım 1: JIS F 2031:1998 Ek 3 döküm çelik mandallı tipini onaylayın ve gerçek çapa zinciri çapından nominal boyutu seçin.

• Adım 2: JIS F 3303 Sınıf 2 veya Sınıf 3 zincirini, zincir çapını, zincir sertifikası temelini ve birleştirme / Kenter kancası düzenini onaylayın.

• Adım 3: Onaydan önce gerekli JIS mukavemet sınıfını (Sınıf A veya Sınıf B), çalışma tarafını ve herhangi bir projeye özel sınıf kuralını veya sahip gereksinimini onaylayın.

• Adım 4: Irgat-mapa / yönlendirici boru düzenini, zincir hattını, mevcut güverte alanını, durdurucu konumunu, temel detaylarını ve güverte takviyesi bilgilerini sağlayın.

• Adım 5: Malzeme izlenebilirliğini, kaplama sistemini, muayene / tahribatsız muayene kapsamını, sınıflandırma kuruluşu tanıklığını ve sertifika gereksinimlerini onaylayın.

• Adım 6: Miktarı, gemi tipini, kurulum konumunu, onaylanmış veya referans çizimi, teslimat yerini ve gerekli teslim süresini sağlayın.

Yapı

Döküm çelik gövde yan çerçevesi | Mandal tutma elemanı | BC6 burç | S35C mandal mili | Cıvatalar / tespit elemanları | Gres noktası | Güverte temeli arayüzü

Zincir Tutma, Kurulum ve Mühendislik Avantajları

• Mandall, ırgat tahrikinden bağımsız olarak pozitif bir mekanik zincir tutma işlevi sağlar ve tutma yükü durdurucu gövdesi ve temeli aracılığıyla gövde yapısına aktarılır.

• Ek 3, öncelikle 58–122 mm aralığındaki büyük gemi Sınıf 2 / Sınıf 3 çapa zinciri düzenleri için tasarlanmıştır.

• Standart, JIS Sınıf A ve Sınıf B mukavemet esaslarını ayırt eder. Uygulanabilir sınıf, gemi spesifikasyonundan onaylanmalı ve bir SWL ifadesine dönüştürülmemelidir.

• Nominal boyut 68 ve altı için, bağlantı düzeni bir birleştirme kancası veya Kenter kancası alabilir; boyut 73 ve üstü Kenter kancası için düzenlenmiştir.

• Standart gövde yan çerçeve malzemesi SCW410'dur. Ek 3, uygulanabilir tasarım ve proje onayına tabi olarak eşdeğer mukavemette kaynaklı çelik levha yan çerçeve yapımına da izin verir.

• Doğru zincir oturması, mandal kenetlenmesi, zincir hattı ve temel hizalaması, anormal yerel teması ve zincir halkasının istenmeyen yüklenmesini önlemek için önemlidir.

• Mandal mili yuvası, burç durumu, yağlama, korozyon koruması ve tespit cihazı durumu, muayene ve bakım için erişilebilir kalmalıdır.

Özel Nitelikler

• Standart: JIS F 2031:1998 → ana standart ISO 6325:1987'ye dayanmaktadır; döküm çelik mandallı tip Ek 3'te belirtilmiştir.

• Ürün Tipi: Döküm çelik mandallı zincir kablo durdurucu → çapa zinciri tutma ekipmanı, kılavuz makara veya kaldırma bağlantı elemanı değil.

• Nominal Boyut: 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 → uygulanabilir zincir çapı aralığına göre seçilir.

• Uygulanabilir Zincir: JIS F 3303 Sınıf 2 / Sınıf 3, 58–122 mm → tam sınıf ve çap, zincir belgelerinden teyit edilecektir.

• Standart Malzeme Temeli: SCW410 gövde yan çerçevesi | SC410 mandal | S35C mandal mili | BC6 burç → gerçek tedarik malzemesi ve izlenebilirlik seviyesi siparişe göre teyit edilecektir.

• Mukavemet Sınıfı: JIS Sınıf A veya Sınıf B → tasarım temeli, uygulanabilir zincir nominal kopma yüküne bağlıdır; ürün SWL'si olarak belirtilmemelidir.

• Kurulum: Normalde ırgat ile mapa veya yönlendirici boru arasında → nihai zincir hattı, durdurucu konumu, kaynak ve güverte takviyesi gemi çizimi incelemesi gerektirir.

• Yüzey İşlem: Sa 2.5 kumlama + epoksi fabrika astarı, proje tedarik referansı olarak kullanılabilir → nihai boya sistemi, onaylanmış gemi / tersane kaplama spesifikasyonunu takip etmelidir.

• Sertifika Gereksinimi: Proje gereksinimine göre mevcuttur → sınıf katılımı, malzeme sertifikaları ve muayene kapsamı siparişten önce teyit edilecektir.

Nasıl Çalışır

Çapa zinciri durdurucudan geçirilir → Zincir halkası oturma alanına yerleştirilir → Mandall kapatılır ve sabitlenir → Çapa zinciri tutma kuvveti durdurucu gövdesi ve temeli aracılığıyla aktarılır → Zincir çalışmaya hazır olduğunda yalnızca onaylanmış işletme prosedürü altında mandall serbest bırakılır

Uygulamalar

Büyük okyanus gemileri | Dökme yük gemileri | Tankerler | Konteyner gemileri | Genel kargo gemileri | Baş demirleme istasyonları | Çapa ırgat düzenleri | Yeni inşa ve çizim uyumlu yedek projeleri

Sertifikalar ve Avantajlar

Muayene ve sertifikasyon, proje gereksinimine, malzeme izlenebilirliğine, sipariş kapsamına, uygulanabilir sınıf kurallarına ve anlaşılan tanıklık noktalarına göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

Çizim ve Fotoğraflar

SSS

S1: Mandallı çapa zinciri durdurucu ile çapa zinciri kılavuz makarası arasındaki fark nedir?

C1: Bir kılavuz makarası esas olarak zincir hattını destekler veya değiştirir. Mandallı zincir durdurucu, gemi yapısına sabitlenmiş bir zincir tutma cihazıdır ve zincir boyutu, sınıfı, mukavemet sınıfı, zincir düzeni ve temel gereksinimlerine göre seçilir.

S2: JIS Sınıf A %80 ve Sınıf B %40 değerleri ürün SWL'sini temsil eder mi?

C2: Hayır. Bunlar, durdurucunun amaçlandığı en yüksek sınıf, en büyük çaplı zincirin nominal kopma yükünün yüzdesi olarak ifade edilen JIS tasarım mukavemet esaslarıdır. SWL, MBL veya test yükü olarak yayınlanmamalıdır.

S3: Teklif ve teknik onaydan önce hangi bilgi gereklidir?

C3: JIS nominal boyutu, çapa zinciri çapı ve sınıfı, gerekli mukavemet sınıfı, çalışma tarafı, bağlantı kancası, zincir hattı, güverte temeli ve takviyesi, malzeme / kaplama gereksinimleri, sınıf gereksinimi, miktar, çizimler, teslimat yeri ve teslimat programını onaylayın. Miktar, sertifika gereksinimi, kurulum çizimi, teslimat yeri ve gerekli teslim süresi.
