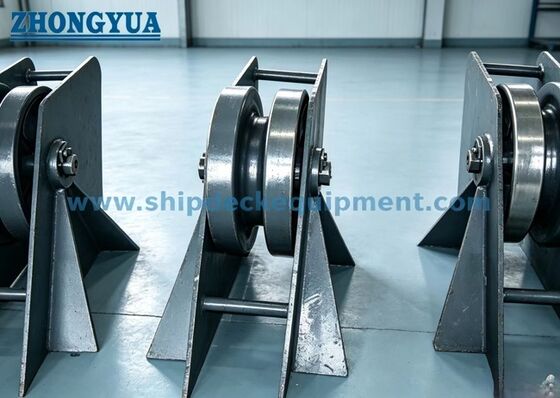

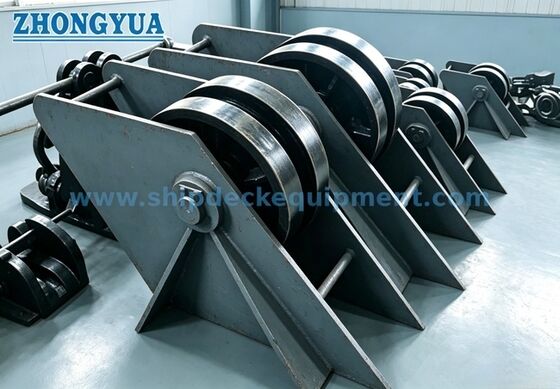

Deniz Çapa Zinciri Rehber Roleri CB/T 290-1995
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | CB/T 290-1995; | Tip: | Makaralı tip, güverte kaynaklı |
|---|---|---|---|
| Zincir Boyutu: | 12,5 mm'den 68 mm'ye; | Malzemeler: | ZG230-450 Döküm Çelik, Paslanmaz Çelik, C-Mn Çelik, |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, vb. |
| Ağırlık:: | 12,7 kg ila 832,3 kg; | ||
| Vurgulamak: | gemi demirleme çapa zincir tekerlek,cb/t 290 çapa zincir tekerlek,çapa zincir tekerlek gemide demirleme |
||
Ürün Açıklaması
Deniz Çapa Zinciri Kılavuz Makarası | CB/T 290-1995
Ürün Genel Bakışı
CB/T 290 çapa zinciri makara tekerleği, çapa zincirinin yönünü kontrol etmek için kullanılan bir gemi güverte zinciri kılavuzudur. Esas olarak sol-sağ zincir kılavuzluğu ve daha pürüzsüz zincir hareketi için kullanılır, zincir tutma veya kilitleme için değil. Tipik bir güverte düzeninde, dökme çelik giyotin zincir durdurucu ile birlikte monte edilir ve gemi çizimine göre zincir durdurucu ile çapa vinci arasına yerleştirilir.
Makaralı tekerlek, 12,5 mm ila 68 mm nominal çaplı çapa zincirleri için üretilmiştir ve montaj gereksinimine göre kaynaklı güverte montajı veya cıvatalı montaj ile tedarik edilebilir. Dökme çelik bir tekerlek, iyi yağlanmış bir mil etrafında döner, zincirin daha pürüzsüz geçmesine yardımcı olurken zincir ve güverte ekipmanları arasındaki yerel sürtünmeyi azaltır. Nihai montaj detayları, zincir yönü, güverte takviyesi ve sertifika kapsamı proje çizimine göre teyit edilmelidir.
Hızlı Özellikler
- Ürün fonksiyonu: çapa zinciri makara kılavuzu → çapa zincirinin yönünü yönlendirir ve zincirin pürüzsüz hareketine yardımcı olur; zincir durdurucu değildir.
- Standart: CB/T 290-1995 → gemi çapa zinciri makara tekerlekleri için model seçimi, ana boyutlar ve ağırlık referansı.
- Tipik kurulum: dökme çelik giyotin zincir durdurucu ve çapa vinci arasında → güverte çapa düzeninde zincir yönlendirme kılavuzu olarak kullanılır.
- Zincir çapı aralığı: 12,5 mm ila 68 mm → tedarik edilen tabloda yaygın küçük ve orta ölçekli gemi çapa zinciri boyutlarını kapsar.
- Ağırlık aralığı: 12,7 kg ila 832,3 kg → taşıma, paketleme, navlun tahmini ve güverte montaj planlaması için kullanışlıdır.
- Ana malzemeler: tedarik edilen spesifikasyona göre ZG230-450 dökme çelik, paslanmaz çelik ve C-Mn çeliği → siparişten önce nihai malzeme kapsamı teyit edilmelidir.
- Mil yağlaması: iyi yağlanmış mil düzeni → esnek makara dönüşünü destekler ve bakımı kolaylaştırır.
- Yüzey işlemi: Sa 2.5 kumlama + bir kat epoksi astar referans olarak → cilalı, galvanizli veya özel kaplama proje gereksinimine göre görüşülebilir.
Ana Teknik Parametreler
| Tip | Zincir Çapı. (mm) |
D | d | L | B | H | Ağırlık (kg) |
| 14 | 12,5-14 | 154 | 26 | 164 | 94 | 150 | 12,7 |
| 17,5 | 16-17,5 | 192 | 32 | 186 | 108 | 170 | 21 |
| 20,5 | 19-20,5 | 226 | 38 | 208 | 122 | 210 | 32,6 |
| 24 | 22-24 | 264 | 42 | 236 | 142 | 240 | 50 |
| 28 | 26-28 | 308 | 48 | 262 | 160 | 280 | 74 |
| 32 | 30-32 | 352 | 54 | 292 | 178 | 310 | 104,9 |
| 36 | 34-36 | 396 | 58 | 319 | 201 | 360 | 144,4 |
| 40 | 38-40 | 440 | 64 | 349 | 219 | 390 | 189,8 |
| 44 | 42-44 | 484 | 70 | 377 | 239 | 430 | 239,9 |
| 48 | 46-48 | 528 | 74 | 405 | 259 | 470 | 305,5 |
| 52 | 50-52 | 572 | 78 | 430 | 280 | 510 | 370,3 |
| 56 | 54-56 | 616 | 82 | 466 | 302 | 540 | 453,6 |
| 60 | 58-60 | 660 | 88 | 492 | 320 | 580 | 572,3 |
| 64 | 62-64 | 704 | 94 | 526 | 342 | 620 | 687,5 |
| 68 | 66-68 | 748 | 98 | 552 | 360 | 660 | 832,3 |
Seçim ve Sorgulama Rehberi
Adım 1: CB/T 290-1995 çapa zinciri makara tekerleğini onaylayın ve nominal çapa zinciri çapına göre Tip 14'ten Tip 68'e kadar seçin.
Adım 2: Güverte düzenini, özellikle dökme çelik giyotin zincir durdurucu ile çapa vinci arasındaki zincir yönünü onaylayın.
Adım 3: Makara tekerleğinin güverteye mi kaynaklanacağına yoksa montaj temeline mi cıvatalanacağına karar verin; güverte takviyesi ve cıvata / kaynak detayları gemi çizimine uygun olmalıdır.
Adım 4: Zincir yönünü, zincir durdurucu tipini, vinç konumunu ve makaranın yeni inşa, değişim veya onarım için gerekli olup olmadığını onaylayın.
Adım 5: Teklif öncesinde malzeme gereksinimini, mil yağlama düzenini, yüzey işlemini ve herhangi bir paslanmaz çelik veya galvaniz gereksinimini onaylayın.
Adım 6: Sipariş öncesinde sertifika kapsamını onaylayın: üretici sertifikası, malzeme sertifikası, sınıf sertifikası, tanık denetimi veya diğer proje gereksinimleri.
Adım 7: Miktarı, teslimat yerini, gerekli teslimat süresini, genel yerleşim çizimini, montaj çizimini ve varsa referans fotoğrafları sağlayın.
Yapı
Dökme çelik makara tekerleği | Gresle yağlanmış mil | Hafif çelik / C-Mn çeliği yan duvar | Güverte kaynaklı veya cıvatalı montaj arayüzü | Çapa zinciri temas oluğu | Zincir yönü kılavuz düzeni | Astar veya belirtilen yüzey işlemi
Zincir Yönlendirme ve Mühendislik Avantajları
- Ürün, yön kontrolü için bir çapa zinciri kılavuzu olarak tasarlanmıştır. Zincir tutma, kilitleme ve yük sabitleme, eşleşen çapa zincir durdurucu tarafından yapılmalıdır.
- Makaralı tekerlek, güverte yönlendirme düzeninde çapa zincirini sola veya sağa yönlendirmeye yardımcı olur, sabit güverte yapılarına doğrudan zincir sürtünmesini azaltır.
- İyi yağlanmış bir mil, zincir hareketi sırasında tekerleğin daha esnek dönmesini sağlar, bu da pürüzsüz çapa zinciri geçişi ve bakım erişimi için önemlidir.
- Ürün, dökme çelik giyotin zincir durdurucu ve çapa vinci ile düzenlenebilir, ancak gerçek konum gemi genel yerleşim çizimine ve güverte ekipmanı düzenine uygun olmalıdır.
- Tedarik edilen Tip 14'ten Tip 68'e kadar olan boyut aralığı, zincir yönlendirme rotasını kontrol etmeden aşırı boyutlu bir kılavuz kullanmak yerine zincir çapına göre seçim yapılmasına olanak tanır.
- Kaynaklı veya cıvatalı montaj, gemi yapısına göre görüşülebilir; güverte takviyesi, montaj pedi, cıvata sınıfı ve kaynak detayları tersane veya tasarım ofisi tarafından teyit edilmelidir.
- Sa 2.5 kumlama ve epoksi astar gibi yüzey hazırlığı, ürünün deniz kaplama sistemlerine hazırlanmasına yardımcı olurken, nihai kaplama gemi boyama spesifikasyonuna uygun olmalıdır.
Özel Nitelikler
- Standart: CB/T 290-1995 → çapa zinciri makara tekerleği modeli, boyutları ve ağırlığı için ana referans olarak kullanılır.
- Ürün Tipi: Çapa zinciri makara tekerleği → güverte çapa düzenleri için zincir yönlendirme kılavuzu, zincir durdurucu değildir.
- Zincir Çapı: 12,5-68 mm → gemi çizimindeki nominal çapa zinciri boyutuna göre makara tekerleği tipini seçin.
- Montaj Konumu: Zincir durdurucu ve çapa vinci arasında → dökme çelik giyotin zincir durdurucu ile kullanıldığında tipik düzen; nihai konum genel yerleşim çizimi ile teyit edilmelidir.
- Montaj Şekli: Güverteye kaynaklı veya cıvatalı montaj → üretim öncesinde montaj yöntemini, temeli ve takviyeyi onaylayın.
- Tekerlek Malzemesi: Tedarik edilen spesifikasyona göre ZG230-450 dökme çelik → nihai malzeme izlenebilirliği ve sertifika kapsamı sipariş öncesinde teyit edilmelidir.
- Yan Duvar / Destek Malzemesi: Tedarik edilen spesifikasyona göre hafif çelik veya C-Mn çeliği → gerçek çelik sınıfı proje gereksinimine uygun olmalıdır.
- Mil Yağlaması: İyi yağlanmış mil → esnek makara dönüşünü destekler ve bakım zorluğunu azaltmaya yardımcı olur.
- Yüzey İşlemi: Sa 2.5 kumlama + epoksi astar, cilalı, galvanizli veya özel kaplama → nihai kaplama sistemi proje spesifikasyonu ile teyit edilmelidir.
- Sertifika Gereksinimi: Proje gereksinimine göre mevcuttur → sınıf onayı veya tanık denetimi teklif öncesinde teyit edilmelidir.
Nasıl Çalışır
Çapa zinciri vinç tarafından gelir → Zincir dönen makara tekerleğine temas eder → İyi yağlanmış mil, tekerleğin pürüzsüz dönüşünü destekler → Makara, zinciri zincir durdurucu / zincir yönlendirme rotasına doğru yönlendirir → Zincir durdurucu gerektiğinde tutma veya kilitleme sağlar
Uygulamalar
Küçük ve orta ölçekli gemiler | Güverte çapa zinciri kılavuz düzenleri | Çapa vinci ve zincir durdurucu eşleşen montajlar | Çapa yuvası konumlandırma yardımı | Yeni inşa projeleri | Güverte zincir kılavuz ekipmanlarının değişimi ve onarımı
Sertifikalar ve Avantajlar
Sertifikalar, proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıflandırma topluluğu onay prosedürüne göre düzenlenebilir.
Sertifika: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

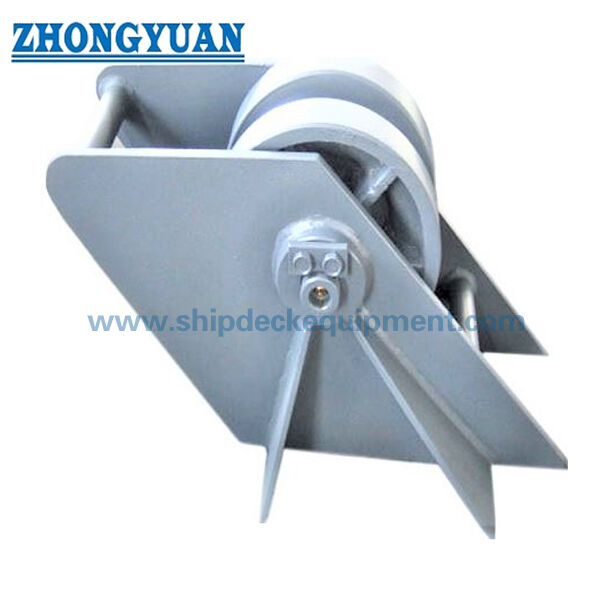

Çizim ve Fotoğraflar
SSS
S1: CB/T 290 çapa zinciri makara tekerleği bir zincir durdurucu mudur?
C1: Hayır. Bu ürün, çapa zincirinin yönünü yönlendirmek ve daha pürüzsüz zincir hareketini desteklemek için kullanılır. Bir zincir durdurucu olarak tanımlanmamalıdır. Zincir tutma veya kilitleme, gemi düzenine göre eşleşen çapa zincir durdurucu tarafından sağlanmalıdır.
S2: Doğru makara tekerleği tipi nasıl seçilmelidir?
C2: Nominal çapa zinciri çapına, zincir yönüne, güverte düzenine, zincir durdurucu konumuna, vinç konumuna ve mevcut montaj alanına göre tipi seçin. Tedarik edilen tablo, ilk seçim ve teklif için ana boyutları ve ağırlığı sağlar.
