Gemi Güverte Zinciri Rehberi için demir zinciri tekerleği CB/T 290
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | CB/T 290-1995; | Tip: | Makaralı tip, güverte kaynaklı |
|---|---|---|---|
| Zincir Boyutu: | 12,5 mm'den 68 mm'ye; | Malzemeler: | ZG230-450 Döküm Çelik, Paslanmaz Çelik, C-Mn Çelik, |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, vb. |
| Ağırlık:: | 12,7 kg ila 832,3 kg; | ||
| Vurgulamak: | gemi demirleme çapa zincir tekerlek,cb/t 290 çapa zincir tekerlek,çapa zincir tekerlek gemide demirleme |
||
Ürün Açıklaması
Gemi Güverte Zincir Kılavuzu için Çapa Zinciri Makaralı Tekerlek | CB/T290
Ürüne Genel Bakış
CB/T 290 çapa zinciri makaralı çarkı, çapa taşıma düzenlemesinde çapa zincirinin hareket yönünü kontrol etmek için kullanılan bir gemi güvertesi zincir kılavuzudur. Esas olarak zinciri tutmak veya kilitlemek yerine sol-sağ zincir kılavuzu ve daha yumuşak zincir hareketi için kullanılır. Tipik bir güverte düzenlemesinde, dökme çelik giyotin zincir durdurucuyla birlikte monte edilir ve gemi çizimine göre zincir durdurucu ile çapa ırgatı arasına yerleştirilir.
Makaralı tekerlek, 12,5 mm'den 68 mm'ye kadar nominal çapa sahip çapa zincirleri için üretilmiştir ve kurulum gereksinimine göre kaynaklı güverte montajı veya cıvatalı montaj ile tedarik edilebilir. Dökme çelik tekerlek, iyi yağlanmış bir şaftın etrafında dönerek zincirin daha düzgün geçmesine yardımcı olurken zincir ile güverte ekipmanı arasındaki yerel sürüklenmeyi azaltır. Nihai montaj detayları, zincir hattı yönü, güverte takviyesi ve sertifika kapsamı proje çizimine göre onaylanmalıdır.
Hızlı Özellikler
- Ürün fonksiyonu: çapa zinciri makaralı kılavuzu → çapa zinciri yönünü yönlendirir ve zincirin düzgün hareket etmesine yardımcı olur; bu bir zincir durdurucu değil.
- Standart: CB/T 290-1995 → gemi çapa zinciri makaralı tekerlekleri için model seçimi, ana boyutlar ve ağırlık için referans.
- Tipik kurulum: dökme çelik giyotin zincir durdurucu ile çapa ırgatı arasında → güverte çapa düzenlemesinde zincir kılavuzu olarak kullanılır.
- Zincir çapı aralığı: 12,5 mm ila 68 mm → verilen tabloda yaygın olarak kullanılan küçük ve orta boy gemi çapa zinciri boyutlarını kapsar.
- Ağırlık aralığı: 12,7 kg - 832,3 kg → elleçleme, paketleme, yük tahmini ve güverte kurulum planlaması için kullanışlıdır.
- Ana malzemeler: Verilen spesifikasyona göre ZG230-450 çelik döküm, paslanmaz çelik ve C-Mn çeliği → nihai malzeme kapsamı siparişten önce onaylanmalıdır.
- Şaft yağlaması: iyi yağlanmış şaft düzeni → esnek silindir dönüşünü ve daha kolay bakımı destekler.
- Yüzey işleme: Referans olarak Sa 2,5 kumlama + tek kat epoksi ön imalat astarı → proje ihtiyacına göre cilalı, galvanizli veya özelleştirilmiş kaplama tartışılabilir.
Ana Teknik Parametreler
| Tip | Zincir Çapı (mm) |
D | D | L | B | H | Ağırlık (kilogram) |
| 14 | 12.5-14 | 154 | 26 | 164 | 94 | 150 | 12.7 |
| 17.5 | 16-17.5 | 192 | 32 | 186 | 108 | 170 | 21 |
| 20.5 | 19-20.5 | 226 | 38 | 208 | 122 | 210 | 32.6 |
| 24 | 22-24 | 264 | 42 | 236 | 142 | 240 | 50 |
| 28 | 26-28 | 308 | 48 | 262 | 160 | 280 | 74 |
| 32 | 30-32 | 352 | 54 | 292 | 178 | 310 | 104.9 |
| 36 | 34-36 | 396 | 58 | 319 | 201 | 360 | 144.4 |
| 40 | 38-40 | 440 | 64 | 349 | 219 | 390 | 189.8 |
| 44 | 42-44 | 484 | 70 | 377 | 239 | 430 | 239.9 |
| 48 | 46-48 | 528 | 74 | 405 | 259 | 470 | 305.5 |
| 52 | 50-52 | 572 | 78 | 430 | 280 | 510 | 370.3 |
| 56 | 54-56 | 616 | 82 | 466 | 302 | 540 | 453.6 |
| 60 | 58-60 | 660 | 88 | 492 | 320 | 580 | 572.3 |
| 64 | 62-64 | 704 | 94 | 526 | 342 | 620 | 687.5 |
| 68 | 66-68 | 748 | 98 | 552 | 360 | 660 | 832.3 |
Seçim ve Sorgulama Kılavuzu
Adım 1: CB/T 290-1995 çapa zinciri makaralı çarkını onaylayın ve nominal çapa zinciri çapına göre Tip 14 ila Tip 68'i seçin.
Adım 2: Güverte düzenlemesini, özellikle de dökme çelik giyotin zincir durdurucusu ile çapa ırgatı arasındaki zincir kablosunu doğrulayın.
Adım 3: Makaralı tekerleğin güverteye kaynak mı yapılacağını yoksa montaj temeline cıvata mı bağlanacağını doğrulayın; Güverte takviyesi ve cıvata/kaynak detayları gemi çizimine uygun olmalıdır.
Adım 4: Zincirin yönünü, zincir durdurucu tipini, ırgat konumunu ve silindirin yeni inşa, değiştirme veya onarım için gerekli olup olmadığını doğrulayın.
Adım 5: Teklif vermeden önce malzeme gereksinimini, şaft yağlama düzenini, yüzey işlemini ve paslanmaz çelik veya galvanize gereksinimini onaylayın.
Adım 6: Siparişten önce sertifika kapsamını onaylayın: yapımcı sertifikası, malzeme sertifikası, sınıf sertifikası, tanık denetimi veya diğer proje gereksinimleri.
Adım 7: Miktarı, teslimat yerini, gerekli teslimat süresini, GA çizimini, kurulum çizimini ve varsa referans fotoğraflarını sağlayın.
Yapı
Dökme çelik makaralı tekerlek | Gresle yağlanan şaft | Yumuşak çelik / C-Mn çelik yan duvar | Güverte kaynaklı veya cıvatalı montaj arayüzü | Çapa zinciri temas oluğu | Zincir yönü kılavuzu düzenlemesi | Ön imalat astarı veya belirtilen yüzey işlemi
Zincir Kılavuzu ve Mühendislik Avantajları
- Ürün, yön kontrolü için bir çapa zinciri kılavuzu olarak tasarlanmıştır. Zincir tutma, kilitleme ve yükün emniyete alınması, eşleşen çapa zinciri durdurucusu tarafından gerçekleştirilmelidir.
- Makaralı tekerlek, sabit güverte yapılarında doğrudan zincirin sürüklenmesini azaltarak, çapa zincirinin güverte kurşun düzeninde sola veya sağa yönlendirilmesine yardımcı olur.
- İyi yağlanmış bir şaft, zincirin hareketi sırasında tekerleğin daha esnek bir şekilde dönmesini sağlar; bu, çapa zincirinin düzgün geçişi ve bakım erişimi için önemlidir.
- Ürün, dökme çelik giyotin zincir durdurucu ve çapa ırgatı ile düzenlenebilir, ancak gerçek konum, geminin GA çizimine ve güverte ekipmanı düzenine uygun olmalıdır.
- Tip 14'ten Tip 68'e kadar sağlanan boyut aralığı, zincir kılavuz yolunu kontrol etmeden büyük boyutlu bir kılavuz kullanmak yerine zincir çapına göre seçim yapılmasına olanak tanır.
- Kazan yapısına göre kaynaklı veya civatalı montaj tartışılabilir; güverte takviyesi, montaj tabanı, cıvata kalitesi ve kaynak detayları tersane veya tasarım ofisi tarafından onaylanmalıdır.
- Sa 2.5 raspa ve epoksi ön imalat astarı gibi yüzey hazırlığı, ürünün deniz kaplama sistemleri için hazırlanmasına yardımcı olur; son kaplama ise gemi boyama spesifikasyonunu takip etmelidir.
Özel Özellikler
- Standart: CB/T 290-1995 → çapa zinciri makaralı tekerlek modeli, boyutları ve ağırlığı için ana referans olarak kullanılır.
- Ürün Tipi: Çapa zinciri makaralı çark → Güverte çapa düzenlemeleri için zincir yön kılavuzu, zincir durdurucu değil.
- Zincir Çapı: 12,5–68 mm → tekne çizimindeki nominal çapa zinciri boyutuna göre makaralı tekerlek tipini seçin.
- Kurulum Konumu: Zincir durdurucu ile çapa ırgatı arasında → dökme çelik giyotin zincir durdurucuyla birlikte kullanıldığında tipik düzenleme; nihai konum GA çizimi ile teyit edilmelidir.
- Montaj Formu: Güverte üzerine kaynaklı veya cıvatalı montaj → üretimden önce kurulum yöntemini, temeli ve takviyeyi onaylayın.
- Tekerlek Malzemesi: Verilen spesifikasyona göre ZG230-450 çelik döküm → siparişten önce nihai malzeme izlenebilirliği ve sertifika kapsamı onaylanmalıdır.
- Yan Duvar / Destek Malzemesi: Verilen spesifikasyona göre yumuşak çelik veya C-Mn çeliği → gerçek çelik kalitesi proje gereksinimlerine uygun olmalıdır.
- Şaft Yağlaması: İyi yağlanmış şaft → esnek silindir dönüşünü destekler ve bakım zorluklarının azaltılmasına yardımcı olur.
- Yüzey İşlem: Sa 2.5 kumlama + epoksi ön imalat astarı, cilalı, galvanizli veya özelleştirilmiş yüzey → son kaplama sistemi proje spesifikasyonuna göre onaylanmalıdır.
- Sertifika Gereksinimi: Proje gereksinimine göre mevcuttur → teklif vermeden önce sınıf onayı veya şahit muayenesi onaylanmalıdır.
Nasıl Çalışır?
Çapa zinciri ırgat tarafından hareket eder → Zincir, dönen makaralı çarkla temas eder → İyi yağlanmış şaft, tekerleğin düzgün dönüşünü destekler → Makara, zincirin yönünü zincir durdurucuya / zincir kılavuz yoluna doğru yönlendirir → Zincir durdurucu, gerektiğinde tutma veya kilitleme sağlar
Uygulamalar
Küçük ve orta boy gemiler | Güverte çapa zinciri kılavuzu düzenlemeleri | Çapa ırgatı ve zincir durdurucu eşleştirme tesisatları | Ankraj girintisi konumlandırma yardımı | Yeni inşa projeleri | Güverte zincir kılavuzu ekipmanının değiştirilmesi ve onarımı
Sertifikalar ve Avantajlar
Sertifikalar proje ihtiyacına, muayene kapsamına, malzeme izlenebilirliğine ve klas onay prosedürüne göre düzenlenebilmektedir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

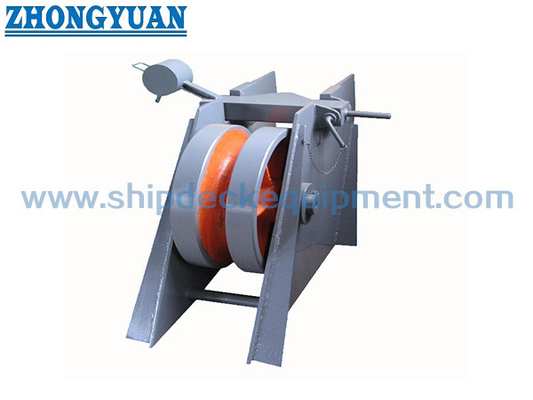

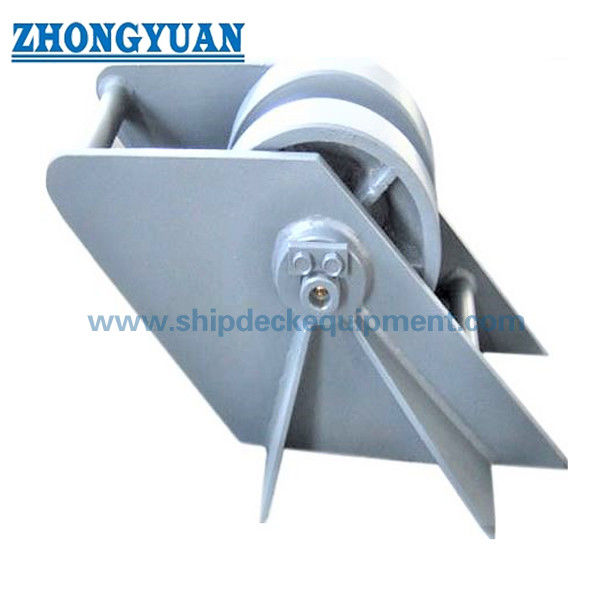

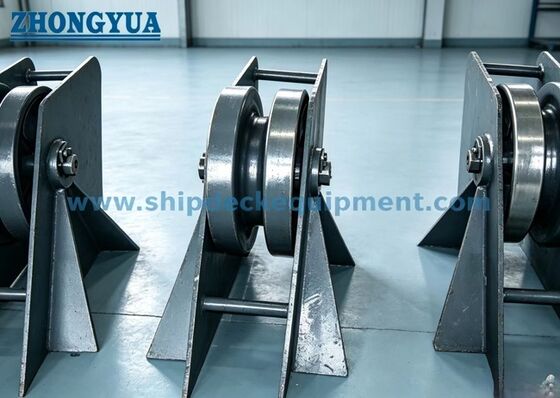

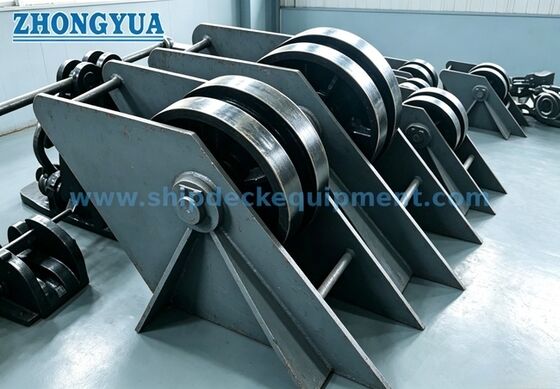

Çizim ve Fotoğraflar
SSS
S1: CB/T 290 çapa zinciri makaralı çarkı zincir durdurucu mudur?
Cevap1: Hayır. Bu ürün çapa zinciri yönünü yönlendirmek ve daha yumuşak zincir hareketini desteklemek için kullanılır. Zincir durdurucu olarak nitelendirilmemelidir. Zincir tutma veya kilitleme, tekne düzenine göre eşleşen çapa zincir durdurucusu ile sağlanmalıdır.
S2: Doğru makaralı tekerlek tipi nasıl seçilmelidir?
Cevap 2: Nominal çapa zinciri çapına, zincir bağlantı yönüne, güverte düzenine, zincir durdurucu konumuna, ırgat konumuna ve mevcut montaj alanına göre tipi seçin. Sağlanan tablo, ilk seçim ve teklif için ana boyutları ve ağırlığı sağlar.
