Gemi Güverte Zinciri Rehberi için demir zinciri tekerleği CB/T 290
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | CB/T 290-1995; | Tip: | Makaralı tip, güverte kaynaklı |
|---|---|---|---|
| Zincir Boyutu: | 12,5 mm'den 68 mm'ye; | Malzemeler: | ZG230-450 Döküm Çelik, Paslanmaz Çelik, C-Mn Çelik, |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, vb. |
| Ağırlık:: | 12,7 kg ila 832,3 kg; | ||
| Vurgulamak: | gemi demirleme çapa zincir tekerlek,cb/t 290 çapa zincir tekerlek,çapa zincir tekerlek gemide demirleme |
||
Ürün Açıklaması
Gemi Güverte Zinciri Rehberi için demir zinciri tekerleği CB/T 290
Ürün Genel Görünümü
CB/T 290 demir zinciri rulo tekerleği, demir taşıma düzeninde demir zincirinin hareket yönünü kontrol etmek için kullanılan bir gemi güvertesindeki zincir kılavuzudur.Bu esas olarak sol-sağ zincir rehberliği ve daha düzgün zincir hareketi için kullanılırTipik bir güverte düzeninde,dökme çelik gilotine zincir tıkağı ile birlikte monte edilir ve zincir tıkağı ile demir yelken arasında, gemi çizimine göre yerleştirilir..
Tekerlekli tekerlek, 12.5 mm'den 68 mm'ye kadar nominal çapta demir zincirleri için yapılmıştır ve kurulum gereksinimine göre kaynaklı güverte montajı veya vida montajı ile temin edilebilir.Bir dökme çelik tekerleği iyi yağlanmış bir şaftın etrafında döner, zincirin daha düzgün geçmesine yardımcı olurken zincir ve güverte ekipmanları arasındaki yerel sürüklenmeyi azaltır.ve sertifika kapsamı proje çizimine göre onaylanmalıdır.
Hızlı Özellikler
- Ürün fonksiyonu: demir zinciri yuvarlak kılavuzu → demir zinciri yönünü yönlendirir ve zincirin sorunsuz hareket etmesine yardımcı olur; zincir tıkacı değildir.
- Standart: CB/T 290-1995 → gemi demir zinciri ruloları için model seçimi, ana boyutlar ve ağırlık için referans.
- Tipik montaj: dökme çelik gilotinin zincir tıkağı ve demir yelken → güverte demir düzeninde zincir kılavuzu olarak kullanılır.
- Zincir çapı aralığı: 12.5 mm ila 68 mm → birlikte verilen tablodaki küçük ve orta gemilerin ortak demir zincir boyutlarını kapsar.
- Ağırlık aralığı: 12.7 kg ila 832.3 kg → taşıma, paketleme, kargo tahmini ve güverte montajı planlaması için yararlıdır.
- Ana malzemeler: ZG230-450 dökme çelik, paslanmaz çelik ve C-Mn çelik tedarik edilen özelliklere göre → sipariş vermeden önce nihai malzeme kapsamı onaylanmalıdır.
- Çubuk yağlama: iyi yağlanmış çubuk düzenlemesi → esnek rulo dönüşünü ve daha kolay bakımı destekler.
- Yüzey tedavisi: Sa 2.5 patlama + referans olarak bir katman epoksi dükkanı primer → projektin gereksinimlerine göre cilalanmış, galvanize edilmiş veya özel bir şekilde bitirilmiş olarak tartışılabilir.
Ana teknik parametreler
| Türü | Zincir Diye. (mm) |
D | d | L | B | H | Ağırlık (kg) |
| 14 | 12.5-14 | 154 | 26 | 164 | 94 | 150 | 12.7 |
| 17.5 | 16-17.5 | 192 | 32 | 186 | 108 | 170 | 21 |
| 20.5 | 19-20.5 | 226 | 38 | 208 | 122 | 210 | 32.6 |
| 24 | 22-24 | 264 | 42 | 236 | 142 | 240 | 50 |
| 28 | 26-28 | 308 | 48 | 262 | 160 | 280 | 74 |
| 32 | 30-32 | 352 | 54 | 292 | 178 | 310 | 104.9 |
| 36 | 34-36 | 396 | 58 | 319 | 201 | 360 | 144.4 |
| 40 | 38-40 | 440 | 64 | 349 | 219 | 390 | 189.8 |
| 44 | 42-44 | 484 | 70 | 377 | 239 | 430 | 239.9 |
| 48 | 46-48 | 528 | 74 | 405 | 259 | 470 | 305.5 |
| 52 | 50-52 | 572 | 78 | 430 | 280 | 510 | 370.3 |
| 56 | 54-56 | 616 | 82 | 466 | 302 | 540 | 453.6 |
| 60 | 58-60 | 660 | 88 | 492 | 320 | 580 | 572.3 |
| 64 | 62-64 | 704 | 94 | 526 | 342 | 620 | 687.5 |
| 68 | 66-68 | 748 | 98 | 552 | 360 | 660 | 832.3 |
Seçim ve Soruşturma Rehberi
Adım 1: CB/T 290-1995 demir zinciri tekerleğini doğrulayın ve nominal demir zinciri çapına göre Tip 14'ten Tip 68'e kadar seçin.
Adım 2: Güverte düzenini, özellikle dökme çelik gilotina zinciri kapağı ile demir şerit arasındaki zincir ipini doğrulayın.
Adım 3: Rol tekerleğinin güvertede kaynaklanacağını veya montaj temeline bağlanacağını doğrulayın; güvertenin takviye edilmesi ve bult / kaynak ayrıntıları gemi çizimini takip etmelidir.
Adım 4: Zincirin ip yönünü, zincir tıkağı türünü, rulo pozisyonunu ve rulonun yeni inşaat, değiştirme veya onarım için gerekli olup olmadığını doğrulayın.
Adım 5: Ödeme öncesi malzeme gereksinimlerini, şaft yağlama düzenini, yüzey tedavisini ve paslanmaz çelik veya galvanize gereksinimlerini doğrulayın.
Adım 6: Sipariş vermeden önce sertifika kapsamını onaylayın: üreticinin sertifikası, malzeme sertifikası, sınıf sertifikası, tanık denetimi veya diğer proje gereksinimleri.
Adım 7: miktar, teslimat yeri, gerekli teslimat süresi, GA çizimi, kurulum çizimi ve mevcutsa referans fotoğrafları sağlayın.
Yapı
Cast steel roller wheel | Grease-lubricated shaft | Mild steel / C-Mn steel side wall | Deck welded or bolted mounting interface | Anchor chain contact groove | Chain direction guide arrangement | Shop primer or specified surface treatment
Zincir Yönlendirme ve Mühendislik Avantajları
- Ürün, yön kontrolü için bir demir zinciri rehberi olarak tasarlanmıştır. Zinciri tutmak, kilitlemek ve yükü sabitlemek eşleşen demir zinciri tıkağı ile işlenmelidir.
- Rol tekerleği, demir zincirini güvertenin öncülük düzenlemesinde sola veya sağa yönlendirmeye yardımcı olur ve sabit güverte yapılarında doğrudan zincir sürüklenmesini azaltır.
- İyi yağlanmış bir çubuk, zincir hareketi sırasında tekerleğin daha esnek dönmesini sağlar, bu da düzgün demir zinciri geçimi ve bakım erişimi için önemlidir.
- Ürün, dökme çelik bir gilotine zinciri tıkacı ve çapa önü ile düzenlenebilir, ancak gerçek pozisyon geminin GA çizimini ve güverte ekipmanını takip etmelidir.
- Tip 14'ten Tip 68'e kadar verilen boyut aralığı, zincir yolunu kontrol etmeden aşırı boyutlu bir kılavuz kullanmak yerine zincir çapına göre seçime izin verir.
- Kaynaklı veya vidalı montaj, gemi yapısına göre tartışılabilir; güverte takviye, montaj kılıfı, vida sınıfı ve kaynak ayrıntıları gemi anbarı veya tasarım ofisi tarafından onaylanmalıdır.
- Sa 2.5 patlama ve epoksi dükkan başlangıcı gibi yüzey hazırlığı, gemi kaplama sistemleri için ürünü hazırlamaya yardımcı olurken, nihai kaplama kaplama boyası özelliklerine uymalıdır.
Özel Özellikler
- Standart: CB/T 290-1995 → demir zinciri rulo tekerleği modeli, boyutları ve ağırlığı için ana referans olarak kullanılır.
- Ürün Türü: Çapraz zincir rulo → Çapraz kapak değil, güverte çapa düzenlemeleri için zincir yön rehberi.
- Zincir çapı: 12.5 ¢ 68 mm → gemi çizimindeki nominal demir zinciri boyutuna göre rulo tekerleği türünü seçin.
- Kurulum pozisyonu: Zincir tıkağı ve demir şerit arasında → dökme çelik gilotine zincir tıkağı ile kullanıldığında tipik düzen; nihai konum GA çizimi ile onaylanmalıdır.
- Montaj Formu: Güvertede kaynaklı veya vidalı montaj → üretimden önce montaj yöntemini, temelini ve takviyesini onaylayın.
- Tekerlek malzemesi: ZG230-450 dökme çelik tedarik edilen özelliklere göre → nihai malzemenin izlenebilirliği ve sertifika kapsamı sipariş vermeden önce onaylanmalıdır.
- Yan Duvar / Destek Malzemesi: Tedarik edilen özelliklere göre hafif çelik veya C-Mn çelik → gerçek çelik kalitesi proje gereksinimlerini takip etmelidir.
- Çubuk yağlama: İyi yağlanmış çubuk → esnek rulo dönüşünü destekler ve bakım zorluğunu azaltmaya yardımcı olur.
- Yüzey Tedavisi: Sa 2.5 patlama + epoksi dükkanı primer, cilalanmış, galvanizli veya özel bitirme → nihai kaplama sistemi proje spesifikasyonu tarafından onaylanmalıdır.
- Sertifika gereksinimi: Proje gereksinimlerine göre mevcut → sınıf onayı veya tanık kontrolü tekliften önce onaylanmalıdır.
Nasıl Çalışır?
Anchor chain moves from the windlass side → Chain contacts the rotating roller wheel → The well-greased shaft supports smooth wheel rotation → The roller guides the chain direction toward the chain stopper / chain lead route → The chain stopper provides holding or locking when required
Başvurular
Small and medium ships | Deck anchor chain guide arrangements | Anchor windlass and chain stopper matching installations | Anchor recess positioning assistance | Newbuilding projects | Replacement and repair of deck chain guide equipment
Sertifikalar ve Avantajlar
Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

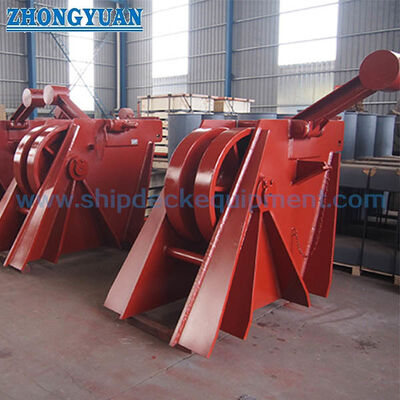

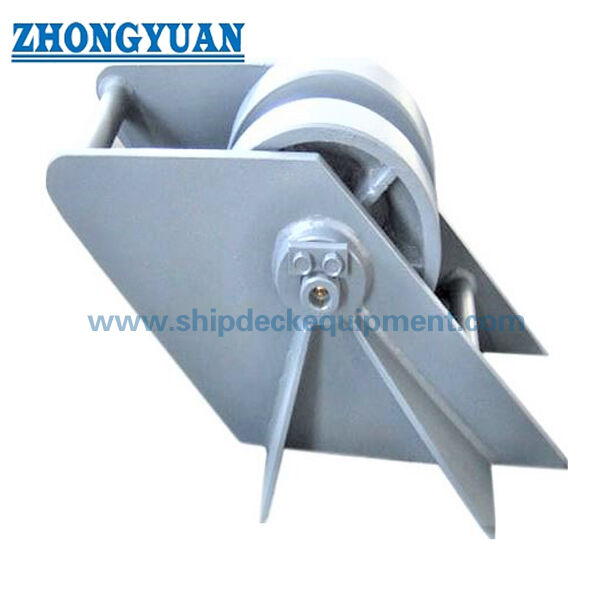

Çizim ve Fotoğraflar
Sık Sorulan Sorular
S1: CB / T 290 demir zincir rulo tekerleği bir zincir kapak mı?
A1: Hayır. Bu ürün, demir zincirinin yönünü yönlendirmek ve zincirin daha düzgün hareketini desteklemek için kullanılır.Zinciri tutma veya kilitleme, kabın düzenine göre eşleşen çapa zinciri kapağı tarafından sağlanmalıdır..
S2: Doğru rulo tekerleği türünü nasıl seçilir?
A2: Ankar zincirinin nominal çapına, zincirin yönüne, güverte düzenine, zincir tıkacının konumuna, şanzımanın konumuna ve mevcut montaj alanına göre türü seçin.Sağlanan tabloda, ilk seçim ve teklif için ana boyutlar ve ağırlıklar bulunur..
