Ürün Genel Görünümü

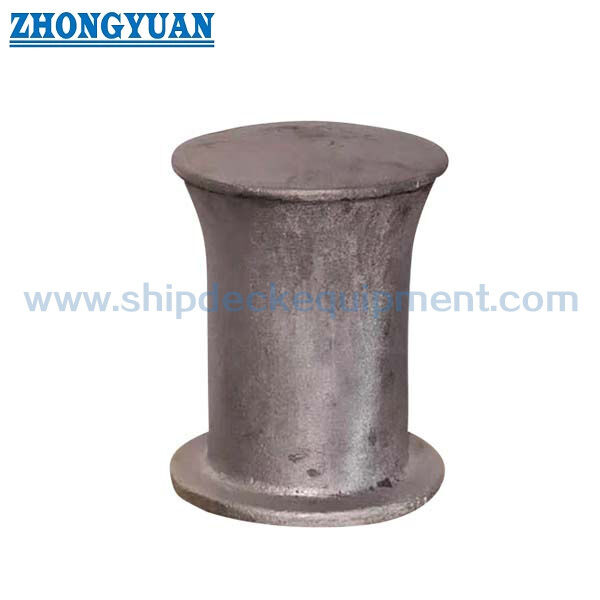

ASTM A27-70-36 dökme çelik tek bitt kolye, iç kıyı nehir barjları, çekiç tekneleri, itme tekneleri, küçük hizmet gemileri ve iş tekneleri için uygun kaynaklı bir güverte demirleme kolyesidir.Barge bağlama için ip veya tel hatlarıyla kullanılır, kontrol ve demirleme işlemleri tek dikey bir bit ve kompakt bir güverte ayak izi tercih edilir.

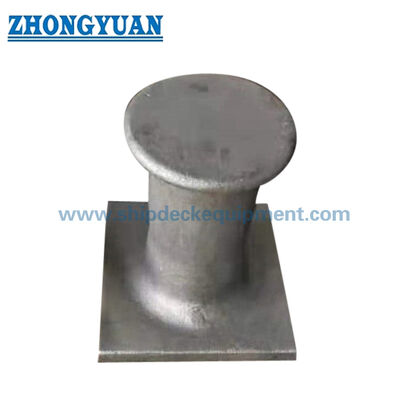

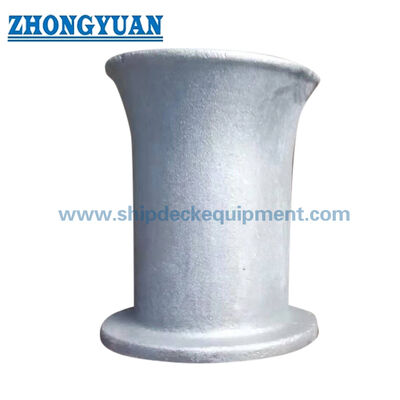

Tedarik edilen yelpazede 8 inç ve 10 inç tek bit yapılandırmaları bulunur, bunlar arasında kare tabanlı ağır görevli güverte, yuvarlak tabanlı güverte, yuvarlak tabanlı flush tipi,ve nihai tip onayını gerektiren karede tabanlı bir ek 8Malzeme izlenebilirliği, ısı işleme, döküm sağlamlığı, kaynak bölgesi hazırlığı, FEA incelemesi, çekme testi,ve ABS / sınıf denetim kapsamı gemi projesi gereksinimlerine göre onaylanmalıdır.

Hızlı Özellikler

• Ürün türü: Atık, çekici tekne, iş teknesi ve küçük nehir gemileri için dökme çelik tek bitt bollard → kompakt güverte demirleme noktası.
• Nominel bit çapı: 8 inç ve 10 inç → Kuzey Amerika iç gemileri pazarında kullanılan yaygın inç tabanlı güverte donanım seçimine eşleşir.
• Kurulum biçimleri: güvertede ağır görevli, yuvarlak tabanlı güvertede yuvarlak tabanlı, yuvarlak tabanlı akıntı tipi ve kare tabanlı seçenek → güvertede nüfuz, kaynak arayüzü ve yedek çizimine göre seçin.
• Malzeme sınıfı: ASTM A27-70-36 C-Mn dökme çelik veya eşdeğeri → sipariş kapsamına göre malzeme sertifikası ve mekanik test raporu ile ısı ile işlenmiş dökme çelik.
• İp temas yüzeyi: pürüzsüz ve zararlı çürüklerden arındırılmış → bağlantı, kontrol ve demir hattı işlemi sırasında ip kesme riskini azaltmaya yardımcı olur.
• Atma kalite kontrolü: malzeme mekanik testi, ısı tedavisi kaydı, gerektiğinde MT / PT / RT → gaz gözenekliği, slag dahil edilmesi,ve yüzey altındaki belirtiler belirtilen kabul kriterleri dahilinde kontrol edilir..
• Mühendislik desteği: FEA dayanıklılık hesaplaması ve çekim testi, bit kökü, taban geçişi ve kaynaklı güverte arayüzünde stres konsantrasyonunu gözden geçirmek için kullanışlı olduğunda düzenlenebilir.
• Sertifika kapsamı: ABS onayı / sınıf denetimi ve değirmen malzeme sertifikası, her sipariş için varsayılan olarak kabul edilmeyen proje gereksinimine göre düzenlenebilir.

Ana teknik parametreler

Seçim ve Soruşturma Rehberi

Adım 1: Gerekli tek bit boyutunu doğrulayın: 8 inç veya 10 inç ve mevcutsa kap çizimini veya yedek parça referansını verin.

Adım 2: Kurulum şeklini onaylayın: kare taban, yuvarlak taban, tüm güverte, ağır görevli tüm güverte, akıntı tipi veya diğer güverte düzenlemesi.

Adım 3: Başvuru gemisi türünü teyit edin: içi nehir barge, çekiç teknesi, itme teknesi, iş teknesi, küçük hizmet gemisi veya diğer deniz güvertesinde uygulama.

Adım 4: Üretimden önce yük temelini onaylayın: öngörülen hat / tel boyutu, bilinense ip MBL, tasarım güvenlik faktörü, belirtilmişse gerekli SWL, çekme testi gereksinimi ve güverte takviye çizimi.

Adım 5: Malzeme ve denetim gereksinimini doğrulayın: ASTM A27-70-36 veya eşdeğer, ısı işleme, malzeme mekanik testi, MT / PT / RT alanı ve kabul kriterleri.

Adım 6: Yüzey tedavisini, kaynak sonrası kaplamayı, miktarı, teslimat hedefini, gerekli teslimat süresini, ABS / sınıf denetim kapsamını ve gerekli sertifika paketini doğrulayın.

Yapı

Cast steel single bitt body | Smooth rope-contact post | Square or round base | Thru-deck or flush welded installation | Weld-preparation area | Heat-treated casting | Optional inspection and pull-test arrangement

Atma, kaynak ve mühendislik avantajları

• ASTM A27-70-36 veya eşdeğer dökme çelik, kompakt bir bit şekli, kaynaklanabilir taban ve kontrol edilen mekanik özelliklerin gerekli olduğu dökme deniz güvertesinde donanım için uygundur.
• Bitt post, taban geçişi ve yarıçap değişimi alanları, yerel stres konsantrasyonunu azaltmak ve demir ipi hasar verebilecek keskin kenarları önlemek için pürüzsüz olarak tasarlanmıştır.
• Isı işleme ve malzeme mekanik testleri dayanıklılık tutarlılığını destekler; gerçek sertifika paketi satın alma siparişine ve denetim kapsamına uymalıdır.
• Gaz gözenekliği, slag dahilleri ve yüzey altındaki döküm belirtileri, kabul kriterleri çerçevesinde kontrol edilir.Sayfa kasıtlı olarak sıfır kusur iddialarından kaçınır çünkü deniz dökümleri kabul seviyesine göre denetlenir.
• MT veya PT erişilebilir yüzeylere uygulanabilir ve gerekirse, bit kökü ve taban geçişi gibi kuvvet yoğunlaştığı kritik alanlar için RT / X-ışını incelemesi düzenlenebilir.
• Kaynatılabilirlik dökme durumuna, kaynak bölgesinin hazırlanmasına, güverte malzemesine, tersanenin WPS ve sınıf gereksinimlerine bağlıdır.ve kaynak sonrası denetimi gemi anbarı veya proje mühendisi tarafından onaylanmalıdır.
• FEA kuvveti hesaplaması, tek bit direği etrafındaki stres dağılımını, taban geçişini, güverte nüfuzunu,ve projektin mühendislik doğrulama gerektirdiğinde kaynak arayüzü.
• Çekme testi, proje gereksinimine göre düzenlenebilir; çekme yönü, test yükü, tutma süresi, kabul kriterleri ve tanık gereksinimleri üretimden önce tanımlanmalıdır.

Özel Özellikler

• Ürün Türü: Tek Bitt Bollard → kompakt güverte demirleme, kontrol ve barge hattı taşıma için bir dikey bit.
• Hedef Uygulama: İçeri nehir barjları / çekiç tekneleri / itme tekneleri / iş tekneleri → Kuzey Amerika ve Amerikan içeri tekne pazarı için uygun, gemi çizimi ile onaylandığında.
• Malzeme: ASTM A27-70-36 C-Mn dökme çelik veya eşdeğer → nihai malzeme eşdeğerliği ve sertifika kelimeleri sipariş vermeden önce onaylanmalıdır.
• Montaj: Güverte boyunca veya akışla kaynaklı düzen → Güverte nüfuzu, kaynak uzunluğu, destek yapısı ve takviye, gemi tasarımına uymalıdır.
• Yüzey Tedavisi: Verilen verilere göre kum püskürtme → nihai kaplama, kurulumdan sonra gemicik istasyonunun boya özelliklerini normalde takip eder.
• dökme kalite kontrolü: belirtilen kriterler içinde gözeneklilik / slag dahil kontrolü → MT, PT veya RT denetim planına göre seçilebilir.
• FEA İncelemesi: Proje gereksinimine göre kullanılabilir → stres konsantrasyonu ve temel geçiş incelemesi için kullanılır, sınıf onayının yerine geçmez.
• Çek Test: Proje gereksinimlerine göre mevcuttur → yük değeri ve test yöntemi müşteri, tersaneler veya sınıf toplulukları tarafından onaylanmalıdır.
• Sertifika gereksinimleri: Mühendislik malzemesi sertifikası, test raporu, ABS onayı / sınıf denetimi sipariş kapsamına göre → Sertifikaların kullanılabilirliği proje onay prosedürüne tabidir.

Nasıl Çalışır?

Bağlama hattı veya tel tek bit yaklaşır → Hat pürüzsüz dökme çelik direk etrafında döner → Koplama, kontrol,Ya da demirleme gücü dökme gövde ve kaynaklı taban üzerinden aktarılır → Yük gemi tasarımına göre takviye güverte yapısına dağıtılır

Başvurular

US inland river barges | Towboats and pushboats | Workboats | Small service vessels | Harbor craft | River mooring stations | Barge coupling and checking line handling | Newbuilding and replacement deck hardware projects

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

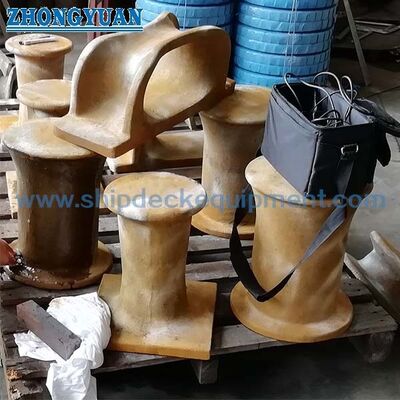

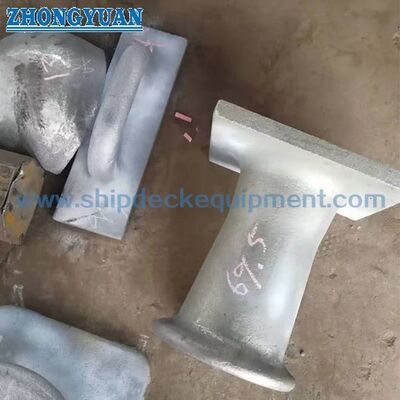

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Bir müşteri, üç güverte ve akıntı tipinde tek bitli çubuklar arasında nasıl seçim yapmalıdır?

A1: Seçim geminin güverte düzenini takip etmelidir.Güverte arayüzü ve alt boşluk daha kompakt bir kaynak düzenlemesi gerektirdiğinde flush tipi tasarımlar kullanılırSon seçim güverte çizimi, takviye detayları ve tersanede kurulum gereksinimleri ile onaylanmalıdır.

S2: ASTM A27-70-36 dökme çelik, barka veya iş teknesi güvertesinde kaynak için uygun mu?

A2: ASTM A27-70-36, bu tür güverte donanımı için kullanılan dökme çelik malzemesidir, ancak kaynak kabulü dökme yüzeyinin durumuna, kaynak bölgesi hazırlığına, güverte çelik malzemesine, WPS'ye,Ön ısınma gereksinimleri, ve sınıf veya tersanede denetim kuralı.

S3: Sağlanan parametreler tablosu, pollard SWL'yi tanımlıyor mu?

A3: Hayır. Sağlanan tabloda model açıklamaları, ana boyutlar ve ağırlıklar bulunur. SWL, çekme testi yükü, ip / tel MBL, güverte takviye, kaynak boyutu,ve onay temeli, seçim veya sertifikasyon için kullanılmadan önce proje çizimi veya mühendislik hesaplaması ile onaylanmalıdır..
