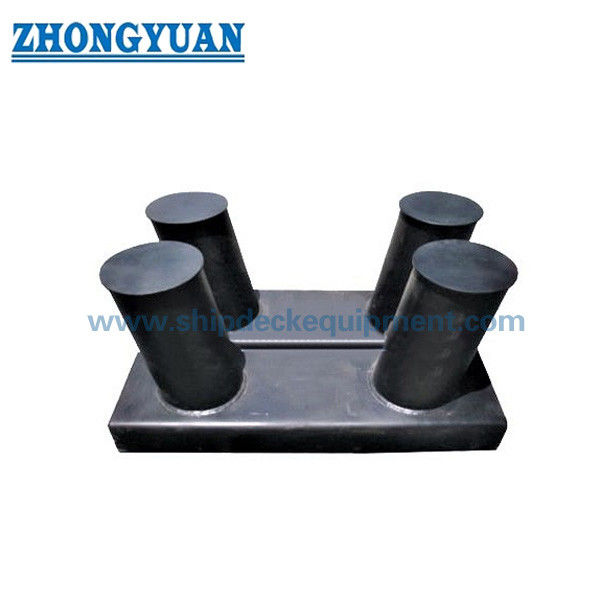

125×250 mm Eğili Çift Bitt Bollard. CB/T 169-2011 B Tipi Dikişli Deki Dikiş Bollard.
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
| Belge: | Marine Inclined Bollard GB ...65.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | CB/T169-2011 | Nominal Çaplar: | 125 / 160 / 200 / 250mm |
|---|---|---|---|
| Malzeme: | Hafif çelik; Paslanmaz çelik | ağırlık: | 32,7 - 162,7 kg |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Vurgulamak: | gb 556 sh tipi deniz baba,gb 556 sh tipi demirleme baba,bv deniz baba |
||
Ürün Açıklaması
125-250mm Eğimli Çift Babalı Babalar | CB/T 169-2011 Tip B Kaynaklı Gemi Güvertesi Bağlama Babası
Ürün Genel Bakışı
CB/T 169-2011 Tip B eğimli çift babalı babalar, orta ila ağır hizmet tipi gemi bağlama uygulamaları için tasarlanmıştır.
Eğimli çift direkli yapı sürtünmeyi artırır ve gemi hareketi sırasında halatın kaymasını veya kazara serbest kalmasını önler.
Yük gemileri, mavnalar ve stabil ve yüksek yük bağlama performansı gerektiren liman hizmet gemilerinde yaygın olarak kullanılır.
Hızlı Özellikler
- Nominal Çap: 125-250 mm → Halat uyumluluğunu belirler
- Tip: Tip B (çift taban plakası) → Geliştirilmiş yük dağılımı ve yapısal stabilite
- SWL Aralığı: 19.5-59 kN → Yük kapasitesi referansı
- Yapı: Eğimli çift baba → Kaymaz halat tutma
- Malzeme: C-Mn Çelik / Paslanmaz Çelik → Mukavemet ve korozyon direnci
- Yüzey: Sa2.5 + epoksi kaplama → Deniz korozyon koruması
- Montaj: Kaynaklı taban → Güverteye güçlü yük aktarımı
- Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Ana Teknik Parametreler (CB/T 169-2011 Tip B)
| Nominal Çap. | SWL kN | Çelik Halat 6x24 | Çelik Halat 6x37(b) |
Doğal Halat Çevresi Maks. |
Sentetik Halat Çapı. | D | D1 | H | L1 | L2 | t | Taban L | B | h | h1 | t1 | k | Ağırlık kg |
| 125 | 19.5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32.7 |
| 160 | 24.5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50.4 |
| 200 | 39.0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86.3 |
| 250 | 59.0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162.7 |
Mühendislik Tasarım Mantığı
Yük aktarım yolu: Halat → Baba Direkleri → Taban Plakası → Güverte Yapısı.
Eğimli direkler sürtünmeyi artırır ve dinamik gemi hareketi altında halat kaymasını azaltır.
Çift taban plakası yük dağılımını ve yapısal stabiliteyi iyileştirir.
Neden Eğimli Baba Tasarımı?
Halat kaymasını önler → Daha yüksek bağlama güvenliği
Tutma kuvvetini artırır → Gemi hareketi altında daha iyi stabilite
Kazara serbest kalmayı azaltır → Daha güvenli operasyon
Dinamik koşullar için uygundur → Yük gemileri ve mavnalar
Yapı
Eğimli Çift Direkler | Çift Taban Plakası | Takviye Plakaları | Kaynaklı Yapı
Özel Nitelikler
- Eğimli direkler → Kaymaz performans
- Çift taban plakası → Daha yüksek yapısal stabilite
- Kaynaklı imalat → Güvenilir yük aktarımı
- Pürüzsüz yüzey → Halatı korur
- İsteğe bağlı paslanmaz çelik → Korozyon direnci
Seçim Rehberi
Adım 1 – Çapı seçin → Halat boyutuna göre
Adım 2 – Halat tipini onaylayın → Tel / fiber
Adım 3 – Yükü onaylayın → SWL'ye göre
Adım 4 – Tipi seçin → Ağır hizmet uygulamaları için Tip B
Adım 5 – Sertifikasyon gereksinimini onaylayın
Doğru modelden emin değil misiniz? Bize ulaşın — halatınıza ve çalışma koşullarınıza göre doğru çözümü önereceğiz.
Sorgulama Rehberi
Lütfen halat çapını, halat tipini, gemi tipini, montaj konumunu ve sertifikasyon gereksinimini belirtin.
Nasıl Çalışır
Halat eğimli direklerin etrafına sarılır → sürtünme artar → yük tabana aktarılır → kayma olmadan güvenli bağlama sağlar.
Uygulamalar
Yük gemileri | Mavnalar | Liman hizmet gemileri | Güverte bağlama
Sertifikalar ve Avantajlar
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Çizim ve Fotoğraflar

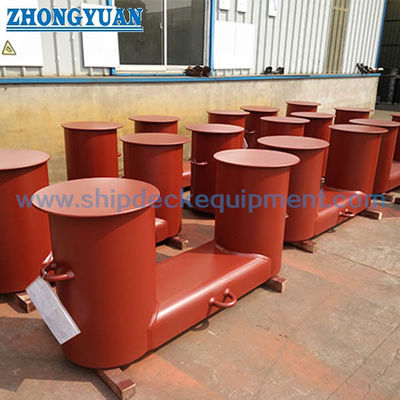

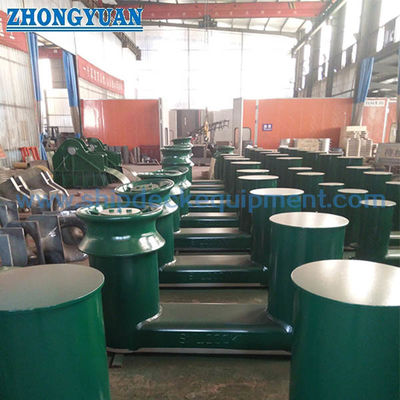

Genel yerleşim çizimi ve ürün fotoğrafları
Sipariş
Belirtin: Tip (Tip B) | Boyut | Malzeme | Kaplama | Sertifikasyon
SSS
S1: Tip B baba nedir?
C: Tip B, CB/T 169 içindeki daha yüksek kapasiteli konfigürasyondur, geliştirilmiş yük dağılımı ve yapısal stabilite için çift taban plakası yapısına sahiptir.
S2: Neden eğimli tasarım?
C: Gemi hareketi sırasında halatın kaymasını önler.
S3: Boyut nasıl seçilir?
C: Halat çapına ve gerekli SWL'ye göre.
