125×250 mm Eğimli Çift Kısımlı Çıkıştırma Koltuğu. CB/T 169-2011 Tip B Çift Bazı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
| Belge: | Marine Inclined Bollard GB ...65.pdf |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | CB/T169-2011 | Nominal Çaplar: | 125 / 160 / 200 / 250mm |
|---|---|---|---|
| Malzeme: | Hafif çelik; Paslanmaz çelik | Ağırlık: | 32,7 - 162,7 kg |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Vurgulamak: | gb 556 sh tipi deniz baba,gb 556 sh tipi demirleme baba,bv deniz baba |
||
Ürün Açıklaması
125×250 mm Eğimli Çift Kısımlı Çıkıştırma Koltuğu. CB/T 169-2011 Tip B Çift Bazı
Ürün Genel Görünümü
CB/T 169-2011 B Tipi Eğili Çift Bitt Bullard, orta ağırlıklı gemi demirleme uygulamaları için tasarlanmıştır.
Eğilmiş çift direkli yapı sürtünmeyi arttırır ve kablo kaymasını veya gemi hareketinde kazara serbest bırakılmasını önler.
Kargo gemilerinde, barjlarda ve sabit ve yüksek yüklü demirleme performansı gerektiren liman hizmet gemilerinde yaygın olarak kullanılır.
Hızlı Özellikler
- Adı çapı: 125×250 mm → Halat uyumluluğunu belirler
- Tip: B Tipi (Çifte taban plaka) → Daha iyi yük dağılımı ve yapısal kararlılık
- SWL aralığı: 19.5 ̇59 kN → Yük kapasitesi referansı
- Yapı: Eğimli çift bit → Kayma karşıt ip tutma
- Malzeme: C-Mn Çelik / Paslanmaz Çelik → Güç ve korozyon direnci
- Yüzey: Sa2.5 + epoksi kaplama → Deniz korozyon koruması
- Montaj: Kaynaklı taban → Güçlü yük aktarımı güverteye
- Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
Ana teknik parametreler (CB/T 169-2011 B Tipi)
| Adı Dayı. | SWL kN | Çelik ip 6x24 | Çelik ip 6x37 b) | Doğal | Sentetik ip diyası. | D | D1 | H | L1 | L2 | t | L tabanı | B | h | H1 | t1 | k | Ağırlık kg |
| 125 | 19.5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32.7 |
| 160 | 24.5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50.4 |
| 200 | 39.0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86.3 |
| 250 | 59.0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162.7 |
Mühendislik Tasarım Mantığı
Yük aktarım yolu: İp → Taş → Alt levha → Güverte yapısı.
Eğimli direkler sürtünmeyi arttırır ve dinamik gemi hareketi altında ip kaymasını azaltır.
Çift taban plaka yük dağılımını ve yapısal istikrarı artırır.
Neden Eğili Bollard Tasarımı Yapıldı?
İp kaymasını önler → Daha yüksek demirleme güvenliği
Tutma gücünü artırır → Geminin hareketinde daha iyi istikrar
Kazayla salınmayı azaltır → Daha güvenli çalışma
Dinamik koşullar için uygundur → Kargo gemileri ve barjları
Yapı
Eğimli Çift Sütunlar. Çift Alt Taş. Güçlendirme Taşları. Kaynaklı Yapı.
Özel Özellikler
- Eğilmiş direkler → Kayma karşıtı performans
- Çifte taban plaka → Daha yüksek yapısal kararlılık
- Kaynaklı üretim → Güvenilir yük aktarımı
- Yumuşak yüzey → İpi korur
- Seçilebilir paslanmaz çelik → korozyon direnci
Seçim Rehberi
Adım 1 Diametreyi seçin → İp boyutuna göre
Adım 2 İp türünü onayla → Tel / lif
Adım 3 ️ yüklemeyi onayla → SWL'ye dayanarak
Adım 4 Ağır kullanım için Tip → Tip B'yi seçin
Adım 5: Sertifikasyon gerekliliğini doğrula
Doğru modelden emin değilseniz, bize ulaşın. İpi ve çalışma koşullarınıza göre doğru çözümü önereceğiz.
Soruşturma Rehberi
Lütfen ip çapını, ip türünü, gemi türünü, kurulum konumunu ve sertifikasyon gereksinimini belirtin.
Nasıl Çalışır?
İp, eğimli direklerin etrafında sarılır → sürtünme artır → yük basamağa aktarılır → kaymadan güvenli demirlemeyi sağlar.
Başvurular
Kargo gemileri. Barkalar. Liman servis gemileri. Güverte demirleme.
Sertifikalar ve Avantajlar
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası

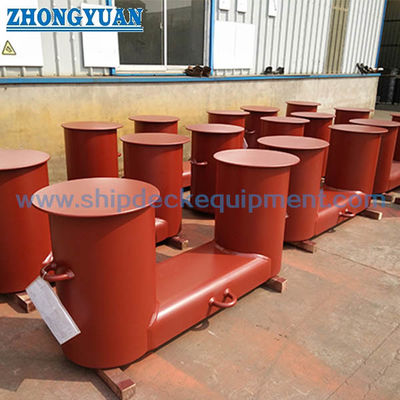

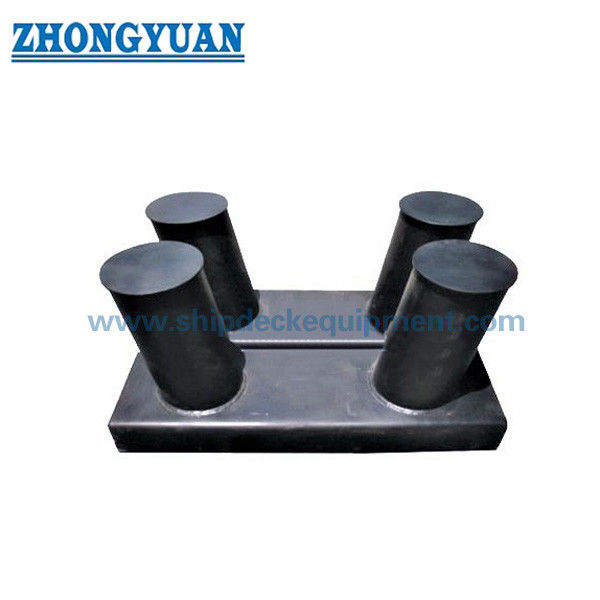

Çizim ve Fotoğraflar
Genel düzenleme çizimi ve ürün fotoğrafları
Sipariş vermek
Belirleyin: Tipi (B Tipi) Büyüklük Malzeme Kaplama Sertifika
Sık Sorulan Sorular
S1: B Tipi pollard nedir?
A: B Tipi, daha iyi yük dağılımı ve yapısal istikrar için çift taban plaka yapısına sahip CB/T 169 içindeki daha yüksek kapasite konfigürasyonudur.
S2: Neden eğimli tasarım?
A: Gemi hareket ederken ip kaymasını engeller.
S3: Boyutu nasıl seçebilirim?
A: İp çapına ve gerekli SWL'ye göre.
