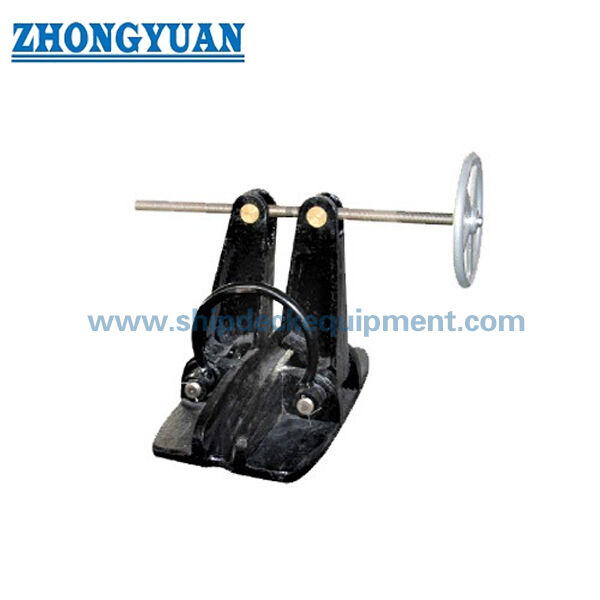

22 ′′66 mm zincir için vida tipi demir zincir kapak. CB/T 178-1996 Tip A
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | CB/T178-96 | Tip: | Vida tipi A |
|---|---|---|---|
| Zincir Boyutu: | 22-66mm | Malzemeler: | Yumuşak Çelik, C-Mn Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Döküm, Çelik Dövme |
| Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Parlak Paslanmaz Çelik, özelleştirilmiş | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, vb. |
| Vurgulamak: | 66mm palamar zinciri durdurucu,66mm gemi palamar ekipmanları,cb/t 178 tip a gemi palamar ekipmanları |
||
Ürün Açıklaması
22 ′′66 mm zincir için vida tipi demir zincir kapak. CB/T 178-1996 Tip A
Ürün Genel Görünümü
CB/T 178-1996 Tip A vida tipi demir zinciri tıkacı, U2 / Sınıf 2 demir zinciri için 22 mm'den 66 mm'ye kadar güverteye monte edilmiş bir demirleme bileşeni.Onun vida işletilmiş sıkıştırma yapısı demir zincirini sabitler ve tutulan zincir kuvvetini tıkaç temeline ve destekleyici güverte yapısına aktarır, windlass frenine ve kablo kaldırıcıya sürekli demir zinciri yükünü azaltır. Ürün özellikle küçük ve orta iş tekneleri, çekici tekneleri, varjlar, hizmet gemileri için önemlidir.ve seçilen U2 zinciri boyutu ve güverte düzeninin Tip A aralığına uygun olduğu mühendislik gemileri.
Tam bir demirleme güverte çözümü için, tıkacı bir zincir rehberli rulo veya yay / güverte rulo, demirlenmiş windlass kablo kaldırıcı merkezi, hawse borusu veya demir cebesi ile koordine edilebilir,Zincir borusuEşleşen rulo zincir kılavuzunu ve yükseltilmesini yönlendirir.Tam düzenin özel olarak tasarlandığı ve onaylandığı sürece tıkacın yük kapasitesinin arttığı varsayılmamalıdır.Son zincir sınıfı, temel, güverte takviyesi, yük yönü, kaplama, denetim ve sınıf kapsamı gemi demirleme düzeninden onaylanmalıdır.
Hızlı Özellikler
- Standart ve tip: CB/T 178-1996 Tip A vida / spiral zincir tıkacı → U2 demir zinciri emniyet için referans konfigürasyonu.
- Uygulanabilir demir zinciri: 22-66 mm U2 / Sadece 2. sınıf zinciri → U3 zinciri veya daha büyük boyutlar için B tipi veya başka onaylı tasarım gereklidir.
- Referans yük temeli: U2 demir zinciri kırma yükünün %80'i → bu, bildirilen bir ürün SWL değildir ve SWL olarak yeniden etiketlenmemelidir.
- Çalışma yöntemi: El ile ayarlanabilir vida mekanizması → hidrolik veya elektrik enerjisi olmadan mekanik açılış ve kapanış.
- Montaj: doğrudan güverteye kaynaklı veya projeye özgü bir taban üzerine monte edilmiştir → kaynak ayrıntıları, yük yönü ve yerel güverte takviyesi çizim onayını gerektirir.
- Eşleşen ekipman: koordineli bir seçim olarak mevcut olan zincir rehberli rulo / yay rulo → zincir boyutu, rulo oluk, merkez çizgi ve yüksekliği rulo ile eşleşmelidir.
- Malzeme ve koruma: korunan hareketli yüzeyleri olan dökme çelik ve karbon çelik parçaları → nihai malzeme sınıfı, kaplama sistemi, yağlama noktaları ve sertifika kapsamı sipariş başına onaylanır.
Ana teknik parametreler
| Çapa Zinciri Boyut |
B | B1 | B2 | B3 | B4 | B5 | b | b1 | c | d | d1 | d2 | |
| 22 ~ 26 | 280 | 104 | 40 | 94 | 76 | 84 | 20 | 35 | 190 | T26 x 8/2 | 250 | 25 | |
| 28 ~ 32 | 310 | 118 | 45 | 114 | 92 | 90 | 25 | 40 | 210 | T28 X 8/2 | 320 | 26 | |
| 34-38 | 360 | 131 | 50 | 136 | 110 | 105 | 30 | 45 | 250 | T30 x 10/2 | 320 | 30 | |
| 10~44 | 420 | 152 | 55 | 160 | 128 | 120 | 35 | 50 | 290 | T32 x 10/2 | 400 | 34 | |
| 46~48 | 480 | 172 | 65 | 186 | 145 | 130 | 40 | 60 | 330 | T36 X 10/2 | 400 | 36 | |
| 52 ~ 58 | 550 | 192 | 75 | 211 | 166 | 150 | 45 | 75 | 380 | T40 x 10/2 | 400 | 40 | |
| 60-66 | 610 | 212 | 85 | 250 | 190 | 170 | 50 | 90 | 110 | T44 x 12/2 | 500 | 40 | |
| Çapa Zinciri Boyut |
H | H1 | H2 | H3 | h | L | L1 | L2 | R | R1 | r | r1 | Ağırlık Kilo |
| 22 ~ 26 | 335 | 105 | 70 | 1 75 | 42 | 500 | 275 | 265 | 45 | 95 | 22 | 40 | 90 |
| 28 ~ 32 | 400 | 125 | 80 | 204 | Öyle mi? | 550 | 330 | 320 | 50 | 105 | 28 | 50 | 122 |
| 34~38 | 455 | 135 | 90 | 235 | 60 | 600 | 375 | 365 | 55 | 125 | 33 | 55 | 163 |
| 40 ~ 44 | 515 | 150 | 100 | 271 | 70 | 670 | 430 | 415 | 65 | 145 | 37 | 65 | 238 |
| 46~48 | 585 | 175 | 115 | 307 | 80 | 770 | 480 | 165 | 75 | 165 | 42 | 75 | 353 |
| 52 ~ 58 | 680 | 200 | 130 | 360 | 90 | 970 | 565 | 545 | 85 | 190 | 46 | 85 | 518 |
| 60~66 | 775 | 225 | 150 | 410 | 105 | 1000 | 640 | 615 | 100 | 220 | 55 | 100 | 772 |
Seçim ve Soruşturma Rehberi
Adım 1: CB/T 178-1996 Tip A, U2 / Sınıf 2 demir zinciri çapını, zincir sertifikası temelini ve geminin yeni inşaat, dönüşüm veya değiştirme projesi olup olmadığını doğrulayın.
2. Adım: Ankaralılık düzenini gösterin: Ankaralılık şapka kablosu kaldırıcı, zincir kapak, zincir rehber rulo veya yay rulo, havse borusu / ankre cebesi, zincir borusu ve zincir lokantası yönü.
Adım 3: Kapak ve rehber ruloyu aynı zincir boyutuna eşleştirin, ardından zincirin merkez çizgisini, rulo eksenini, temas geometrisini, yüksekliğini, izin verilen kurşun açısını ve açık çalışma alanını doğrulayın.
Adım 4: Doğrudan güvertede kaynak veya taban üzerine monte edilmiş montajı, temel ayak izini, yük yönünü, kaynak detaylarını, yerel güvertede takviyeyi ve vida işlemi ve bakımı için erişimi onaylayın.
Adım 5: Bileşen malzeme sınıflarını, Sa 2.5 patlama ve primer veya diğer kaplama sistemini, korozyon koruması detaylarını, yağlama gereksinimlerini doğrulayın.ve herhangi bir paslanmaz veya galvanizli seçenek, teknik onayı gerektirir.
Adım 6: miktarı, gemi türünü, sınıflandırma topluluğu gereksinimini, sertifika ve tanık kapsamını, teslimat yerini, gerekli teslimat süresini ve proje çizimini veya referans fotoğrafını belirtin.
Yapı
Cast-steel base / body | Screw-operated clamping bar and operating parts | Anchor-chain seating and contact area | Deck-welded or base-mounted foundation | Lubricated moving parts | Project-matched chain guide roller interface | Protective coating system
Bağlama sistemi, döküm ve mühendislik avantajları
- vida mekanizması, seçilen zincir bağlantısı ile kontrol edilen mekanik bağlantı sağlar ve tıkacının bir motorlu aktüatör olmadan manuel olarak açılmasına veya sabitlenmesine izin verir.
- Doğru bir şekilde eşleşen zincir rehber rulo, zincir ipini kablo kaldırıcısı, tıkacı ve havse düzenlemesi arasında hizalandırır, yan yüklemeyi azaltmaya yardımcı olur, bağlantı bükülmesini,Kötü geometri nedeniyle ve yerel etkiler.
- Kapak, korunmuş zincir kuvvetini temeline ve gövde yapısına aktarır; güverte takviye ve kaynak ayrıntıları bu nedenle demirleme sisteminin tasarımının bir parçasıdır.Sadece ürün arzı değil..
- dökme çelik yüzeyleri ve zincir temas alanları temiz ve yırtılmadan, çatlaklardan veya dayanıklılığı etkileyen kusurlardan uzak olmalıdır.ve korozyon koruması.
- Yedi Tip A boyut grubu, küçük ve orta gemilerin demir güverteleri için tutarlı bir vida ile çalıştırılan düzenlemeyi korurken 22-66 mm U2 zincirinde seçim yapmayı sağlar.
- Koordinasyonlu bir paket incelemesi, üretimden önce zincir boyutu, makara olukları, rüzgârın merkezi çizgisi, havse kurşunu, taban yüksekliği, kurulum erişimi,ve kaplama sırası.
- Projeye özgü özelleştirme, onaylanmış arayüzler, temel yüksekliği, kaplama ve aksesuar kapsamı ile sınırlı olmalıdır;Standart yük yolunu veya zincir bağlantısını etkileyen değişiklikler çizim ve sınıf incelemesini gerektirir..
Özel Özellikler
- Standart:CB/T 178-1996 referans konfigürasyonu → projenin kabul edildiğini ve gemi anbarı, sahibi ve sınıflandırma topluluğu ile gerekli baskıyı onaylayın.
- Ürün kategorisi:Çapa ekipmanları / çapa zinciri kapağı → demirleme hattı montajı değil ve kaldırma ürünü değil.
- Tip:A tipi vida / spiral türü → U2 demir zinciri için manuel olarak çalıştırılan zincir emniyet sistemi.
- Zincir boyutu:Yedi standart boyut grubunda 22-66 mm → sorguda tam zincir çapını belirtin.
- Zincir derecesi:U2 / Sınıf 2 → U3 zinciri, bildirilen A Tipi uygulamasının dışında.
- Yükleme tabanı:Referans olarak eşleştirilmiş U2 demir zinciri kırma yükünün %80'i → onaylı bir hesaplama ve test temeli olmadan bu değeri ürün SWL'ye dönüştürmez.
- Kurulum:Doğrudan güverte kaynak veya bir taban üzerine montaj → temel, kaynak, güverte takviye ve yük yönü düzenlemesi çizimi ile onaylanmalıdır.
- Malzemeler:dökme çelik, sıradan karbon çelik ve kaliteli karbon çelik, kamu teknik referanslarda farklı parçalar için kullanılır → kesin sınıflar ve değiştirmeler doğrulanmalıdır.
- Yüzey Tedavisi:Sa 2.5 patlama + uygun işlenmemiş yüzeyler için epoxy dükkanı başlangıcı mevcut → iplikler, iğneler, rulmanlar ve hareketli arayüzler korunmuş / yağlandırılmış tedavi gerektirir.
- Eşleşmiş Tedarik:Zincir kılavuz rulo, demir zinciri, aksesuarlar ve demirleme güvertesinin arayüzü desteği, fiyatlandırma kapsamına göre mevcuttur → varsayılan olarak dahil değildir.
- Sertifikalar:Proje gereksinimlerine göre malzeme, üreticisi, denetim veya sınıf belgesi → onaylanmış denetim kapsamına ve sınıf onayına tabi.
Nasıl Çalışır?
Anchor chain leaves the windlass → Matched guide roller controls chain lead and elevation → Screw mechanism secures the designated chain position → Retained force passes through the stopper foundation into the reinforced deck → Windlass is relieved from sustained chain pull → Moving parts are released, denetlenmiş ve yağlanmış
Başvurular
Small and medium workboats | Tugboats | Barges | Dredging support vessels | Service and utility vessels | Inland and coastal vessels | Engineering vessels | Newbuilding and anchor-deck retrofit packages
Sertifikalar ve Avantajlar
Sertifikalar ve denetimler proje gereksinimine, sipariş kapsamına, malzeme izlenebilirliğine, test gereksinimine ve sınıflandırma topluluğu onay prosedürüne göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.
Çizim ve Fotoğraflar
Sık Sorulan Sorular
S1: U2 demir zinciri kırma yükünün belirtilen% 80'i zincir tıkacının SWL'si midir?
A1: Hayır. Eşleşmiş U2 demir zincirinin kırma yükü ile ilgili bir referans yük temeli. Ürün SWL olarak yayınlanmamalıdır. Nihai tasarım yükü, temel hesaplaması, test yükü,ve kabul kriterleri, kap özelliklerine ve sınıf gereksinimlerine uymalıdır.
S2: Neden A Tipi Zincir Kapağı, zincir rehberli rulo ile birlikte seçilmelidir?
A2: Kapak zinciri sabitler ve tutarken, rehber rulo zincir yolunu, yüksekliğini ve zincirin windlass ve hawse düzenleri arasında hareket ettiği yerel temasını kontrol eder.Koordinasyonlu seçim yan yüklenmekten kaçınmanıza yardımcı olur, kötü zincir koltuk, rulo uyumsuzluğu ve kurulum yüksekliği çatışmaları.
S3: Tam bir demirleme güvertesine ne dahil edilebilir?
A3: Ödeme, Tip A tıkacı, eşleşen zincir rehber rulo veya yay rulo, demir zinciri ve aksesuarları, rüzgarlı ve havuz / zincir boru düzenlemesi ile arayüz incelemesi, kaplama,belgeleri, ve temel giriş çizimleri. Tam tedarik sınırını ve sınıf kapsamını fiyatlandırmadan önce onaylamak gerekir.
