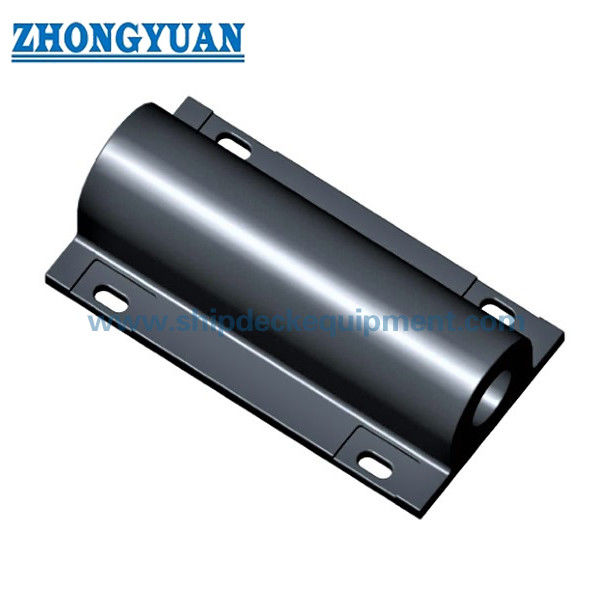

GD / Kanat Tipi Çubuk Fender'ları
Ürün Genel Görünümü
GD / Wing Type Rubber Fender for Frame Docks and Marine Terminals, iki nominal bölüm yüksekliğinde, 280 ve 300 mm olarak sağlanan sabit katı kauçuk profilli bir defterdir.000 ila 2Profil, nispeten geniş bir montaj izi ve tekrarlanabilir doğrudan sabitleme düzeninin gerekli olduğu çerçeve doku ve yatak tarafı uygulamaları için tasarlanmıştır.
Sağlanan performans tablosu, %50 tasarım sıkıştırmasında tepki kuvveti ve enerji emilimi sağlar.Reaksiyon gücü ve enerji kataloğun uzunluğuna oranla artıyor, kullanılabilir yatak alanını gereksinim duyulan fender kapasitesine eşleştirmek için basit bir temel sağlar.
Hızlı Özellikler
- Ürün türü: GD / kanat profilli katı kauçuk koruyucu
- Nominel bölüm yüksekliği: 280 mm. 300 mm.
- Katalog birimlerinin uzunlukları: 1.000. 1.500. 2.000. 2.500 mm.
- Yayınlanan performans noktası: %50 tasarım sıkıştırması
- Reaksiyon aralığı: 371102.5 kN, tedarik edilen seri boyunca
- Enerji emilim aralığı: 14 ̊44 kJ, tedarik edilen seride
- Katalog performans toleransı: ±10%
Yapı ve Yapılandırma
Kanat profilli kauçuk gövde. Geniş arka yüz. Uzunluk boyunca birden fazla sabitleme pozisyonu.
Ana teknik özellikler:
| Tipler | H | B | b | L | Q | P | S | h | T | t | n |
| GD280X 1000L | 280 | 540 ((600) | 430(490) | 1000 | 150 | 700 | 165/170 | 120 | 82/90 | 41/45 | 1 |
| GD280X 1500L | 280 | 540 ((600) | 430(490) | 1500 | 150 | 600 | 165/190 | 120 | 82/90 | 41/45 | 2 |
| GD280X 2000L | 280 | 540 | 430 | 2000 | 145 | 570 | 165 | 120 | 82 | 41 | 3 |
| GD280X 2500L | 280 | 540 | 430 | 2500 | 150 | 550 | 165 | 120 | 82 | 41 | 4 |
| GD300X 1000L | 300 | 600 | 490 | 1000 | 150 | 700 | 165 | 120 | 90 | 45 | 1 |
| GD300X 1500L | 300 | 600 | 490 | 1500 | 150 | 600 | 165 | 120 | 90 | 45 | 2 |
| GD300X 2000L | 300 | 600 | 490 | 2000 | 145 | 570 | 165 | 120 | 90 | 45 | 3 |
| GD300X 2500L | 300 | 600 | 490 | 2500 | 150 | 550 | 165 | 120 | 90 | 45 | 4 |
| Tipler | Tasarımsal basınçlı bükülme (%) |
Performans | ||
| Reaksiyon Gücü (KN) |
Enerji Emimi (KJ) |
Dayanıklılık % |
||
| GD280X 1000L | 50 | 371 | 14 | ±10 |
| GD280X 15OOL | 557 | 21 | ||
| GD280X2000L | 742 | 28 | ||
| GD280X2500L | 927.5 | 35 | ||
| GD300X 1000L | 441 | 17.6 | ||
| GD300X 15OOL | 661.5 | 26.4 | ||
| GD300X2000L | 882 | 35.2 | ||
| GD300X2500L | 1102.5 | 44 | ||
Seçim ve Soruşturma Rehberi
Adım 1: Gerekli bölüm ailesini onaylayın: mevcut çizime, mevcut derinliğe ve performans hedefine göre GD280 veya GD300.
Adım 2 ¢ Yayınlanan %50 reaksiyon/enerji değerlerini kullanarak 1.000 ila 2.500 mm arasındaki birim uzunluğunu seçin.
Adım 3 - Kaynak tablosunda ilk GD280 boyutları için alternatif değerlerin parantez içinde gösterildiği tam boyut varyantını doğrulayın.
Adım 4 - Donanım seçimi için çerçeve-dock / yatak destek çizimi, sabitleme deliği düzenlemesi, destek yapısı ve korozyon ortamı sağlayın.
Adım 5 - miktarı, denetim / test gereksinimini, belgeleri ve teslimat hedefini onaylayın.
Ana Mühendislik Avantajları
- Dört katalog uzunluğuna sahip iki standart bölüm yüksekliği, kompakt bir seçim matrisini sağlar.
- Yayınlanan %50 reaksiyon ve enerji değerleri, her bölüm ailesi içindeki koruyucu uzunluğuna uygun olarak ölçeklenir.
- Geniş kanat profili, çerçeve doku ve yatak tarafı düzenlemeleri için istikrarlı bir doğrudan montaj arayüzü sağlar.
- Basit tek parça kauçuk yapısı, ön panel koruyucu sistemleriyle karşılaştırıldığında sistem bileşenlerinin sayısını azaltır.
Kurulum ve Sistem Arayüzü
GD / kanat koruyucuları doğrudan destek çerçevesine, rıhtıma veya yatak yapısına sabitlenir.Kenar mesafeleri ve yerel destek ayrıntıları proje yükleri ve destek malzemelerinden seçilirSağlanan GD280 kaynağında gösterilen alternatif boyut değerleri, sabit bir donanım programı yayınlanmadan önce onaylanmış bir çizime bağlanmalıdır.
Denetim ve Belgelendirme
Temel kalite kontrolü görsel denetleme, boyut doğrulama ve kauçuk fiziksel özellikleri testini içerir.Belirlenmiş bir tepki kuvveti/enerji emilim tablosunun kabul edilen ürün özelliklerinin bir parçası olduğu durumlarda, belirtilen test koşullarında garantili performansı doğrulamak için proje ITP'ye tam ölçekli sıkıştırma testi dahil edilebilir.
PIANC Fender Kılavuzları 2024 (MarCom WG211) fender sistemi tasarımı, üretimi ve test ilkeleri için mevcut mühendislik referansı olarak kullanılır.Üçüncü şahitlik ve sınıf belgeleri sadece ilgili kapsam anlaştığında ve belgelendiğinde belirtilir..
Başvurular
Çerçeve rıhtımları. Deniz terminalleri. Rıhtım korumaları. Gemi korumaları.
Çizim ve Fotoğraflar
Sık Sorulan Sorular
S1: %50 değeri ne anlama gelir? ️ Katalog reaksiyon kuvveti ve enerji emilim değerlerinin belirtildiği temin edilen tasarım sıkıştırma noktasıdır.
