Gemiler ve Deniz Terminalleri için Dikdörtgen Kauçuk Fender
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Tip: | SD | Uygulanabilir: | gemi tarafı, kuru havuz, yüzer iskele, rıhtım tarafı |
|---|---|---|---|
| Sertifika: | CCS, BV, ABS and SGS | ||
| Vurgulamak: | lastik tekne rıhtım tampon muhafızları,SD lastik bot rıhtım tampon muhafızları,SGS rıhtım kauçuk çamurluk |
||
Ürün Açıklaması

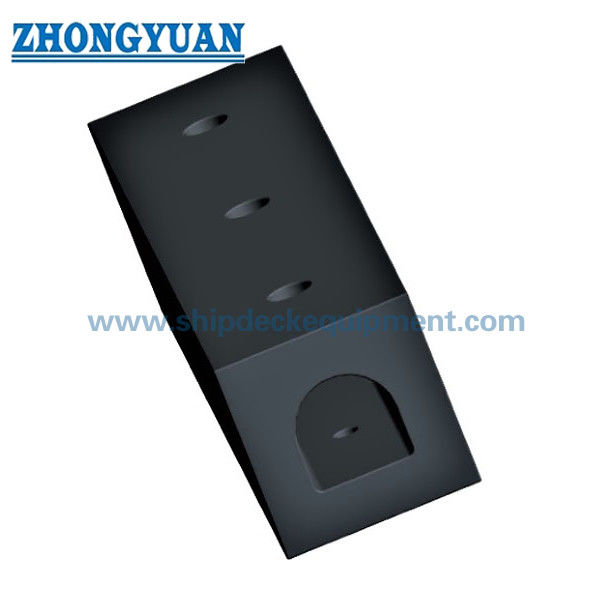

Gemi ve Deniz Terminalleri İçin Dikdörtgen Kauçuk Fener
Ürün Genel Bakışı
Gemi ve Deniz Terminalleri İçin Kare ve Dikdörtgen Kauçuk Fener, yinelenen ince içerikten kaçınmak için tek bir sayfada iki yakından ilişkili masif kauçuk profil ailesini birleştirir. Sağlanan kare serisi SC kaynak kodunu kullanırken, dikdörtgen serisi SD'yi kullanır. Her ikisi de gemi tarafı, kuru havuz, yüzer havuz ve rıhtım tarafı koruması için tasarlanmıştır.
Sağlanan 1.000 mm referans serisi 150, 200, 250, 300 ve 400 mm nominal kesitleri kapsar. Kaynak belgeleri genel performans eğrileri içerir ancak eksiksiz bir sayısal reaksiyon kuvveti / enerji emme tablosu sağlamaz, bu nedenle bu sayfadaki seçim boyutlara ve projeye özel performans doğrulamasına dayanmaktadır.
Hızlı Özellikler
- Ürün tipi: Kare / dikdörtgen masif kauçuk profil fener
- Sağlanan seriler: Kare SC profil | Dikdörtgen SD profil
- Nominal kesit boyutları: 150–400 mm
- Katalog referans uzunluğu: 1.000 mm
- Sağlanan tabloda tipik sabitleme sayısı: 1.000 mm birim başına 3 delik
- Uygulamalar: gemi tarafı, kuru havuz, yüzer havuz ve rıhtım tarafı
- Performans verileri: kaynak eğrisi mevcut; güvenilir tam sayısal tablo sağlanmamıştır
Yapı ve Konfigürasyon
Masif kare / dikdörtgen kauçuk gövde | sağlanan profil çizimine göre merkezi veya gömülü sabitleme geometrisi | 1.000 mm uzunluk boyunca tekrarlanan cıvata konumları | gerektiğinde diğer uzunluklara / kesitlere projeye özel uzantı.
SC ve SD kaynak kodları yalnızca seri referansları olarak tutulur. Halka açık sayfa adı, bazı eski belgelerde SC'yi kısaltma olarak kullanan ayrı Süper Hücre ürün ailesiyle karışıklığı önlemek için açıklayıcı uluslararası profil adlarını kullanır.
Ana Teknik Parametreler
Dikdörtgen Profil – Sağlanan SD Serisi
|
Nominal Boyut |
Y |
B |
U |
Delikler |
Q |
C |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| 150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300–400 | 100–150 | 37.5 | 55 | 25 |
| 200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300–400 | 100–150 | 50 | 65 | 28 |
| 250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300–400 | 100–150 | 62.5 | 65 | 32 |
| 300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300–400 | 100–150 | 75 | 70 | 35 |
| 400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300–400 | 100–150 | 100 | 80 | 40 |
Seçim ve Sorgulama Rehberi
Adım 1 – Değiştirme / yeni inşa çiziminin kare veya dikdörtgen profil gerektirip gerektirmediğini onaylayın.
Adım 2 – Kesit boyutlarını, uzunluğunu, sabitleme deliği düzenini ve gerekli yerel boşluğu onaylayın.
Adım 3 – Destek yapısını, cıvata / destek düzenini ve beklenen temas yönünü sağlayın.
Adım 4 – Miktarı belirlenmiş performans gerekiyorsa, proje reaksiyon / enerji hedefini sağlayın ve gerekli hesaplama veya tam ölçekli doğrulama temelini belirtin.
Adım 5 – Miktarı, denetim / dokümantasyon kapsamını ve teslimat yerini onaylayın.
Ana Mühendislik Avantajları
- Basit masif kauçuk geometrisi, değiştirme işleri ve basit doğrudan montaj için uygundur.
- Ortak 150–400 mm kesit aralığı, birden fazla gemi, havuz ve rıhtım tarafı koruma düzenini destekler.
- Kare ve dikdörtgen varyantlar, yinelenen anahtar kelime sayfaları oluşturmadan tek bir seçim sayfası altında ele alınabilir.
- Sabitleme ve uzunluk, mühendislik doğrulamasına tabi olarak mevcut destek yapısına koordine edilebilir.
Kurulum ve Sistem Arayüzü
Kare ve dikdörtgen profiller, sağlanan delik deseni veya projeye onaylanmış bir varyant kullanılarak doğrudan gemi veya iskele yapılarına sabitlenir. Nihai cıvatalar, destek plakaları, kenar mesafeleri ve takviye, destek malzemesine ve tasarım yüklerine bağlıdır.
Denetim ve Dokümantasyon
Temel kalite kontrol, görsel denetim, boyut doğrulama ve kauçuk fiziksel özellik testlerini içerir. Sağlanan ürün malzemesi güvenilir bir tablolu performans temeli sağlamadığında, sayısal reaksiyon kuvveti / enerji emme iddiası eklenmez.
Mevcut fener sistemi mühendislik kılavuzu, proje tasarımı ve test mantığı için kullanılırken, tip onayı, ürün sertifikası, üçüncü taraf tanıklığı ve sınıflandırma belgeleri yalnızca ilgili kapsam üzerinde anlaşmaya varılıp belgelendiğinde belirtilir.
Uygulamalar
Gemi yanları | kuru havuzlar | yüzer havuzlar | rıhtım kenarları | işçi teknesi iskeleleri | değiştirme profil fener kurulumları
Çizim ve Fotoğraflar
SSS
S1: Neden kare ve dikdörtgen fenerler tek bir sayfada? — Sağlanan aralıkları ve arama niyetleri büyük ölçüde örtüşmektedir; bunları birleştirmek, SC/SD seri tablolarını korurken yinelenen ince sayfaları önler.
S2: SC kaynak kodu Süper Hücre ile aynı mı? — Hayır. Burada SC, kare profil için eski bir kaynak kodudur. Halka açık URL ve sayfa başlığı, SC'yi birincil tanımlayıcı olarak kullanmaz.
S3: Reaksiyon ve enerji değerleri mevcut mu? — Sağlanan belgeler performans eğrilerini içerir ancak eksiksiz bir sayısal tablo içermez; miktar belirlenmiş performans yalnızca onaylanmış bir ürün hesaplaması veya test temelinden eklenmelidir.
