Gemiler ve Deniz Terminalleri İçin Kare Kauçuk Çamurluk
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Tip: | SC | Uygulanabilir: | gemi tarafı, kuru havuz, yüzer iskele, rıhtım tarafı |
|---|---|---|---|
| Sertifika: | CCS, BV, ABS and SGS | ||
| Vurgulamak: | SC Deniz Kauçuk Çamurluk,BV Deniz Kauçuk Çamurluk,OEM gemi kauçuk çamurluk |
||
Ürün Açıklaması
Gemi ve Deniz Terminalleri için Kare Kauçuk Fender
Ürün Genel Görünümü
Gemi ve Deniz Terminalleri için Kare ve Düzgen Kauçuk Fender, iki yakın ilişkili katı kauçuk profil ailesini aynı sayfada çift ince içerikten kaçınmak için birleştirir.Sağlanan kare serisi kaynak kodu SC kullanır, dikdörtgen serisi SD kullanırken, her ikisi de gemi kenarında, kuru rıhtımda, yüzen rıhtımda ve rıhtımda koruma için tasarlanmıştır.
Tedarik edilen 1000 mm referans serisi 150, 200, 250, 300 ve 400 mm nominal bölümleri kapsar.Kaynak belgeler genel performans eğreleri içerir, ancak tam bir sayısal tepki kuvveti / enerji emilim tablosu sunmaz, bu sayfadaki seçim boyutlara ve proje özel performans doğrulamalarına dayanmaktadır.
Hızlı Özellikler
- Ürün türü: Kare / dikdörtgen katı kauçuk profilli koruyucu
- Tedarik edilen seriler: Kare SC profili. Dörtgen SD profili.
- İsimsel bölüm boyutları: 150×400 mm
- Katalog referans uzunluğu: 1000 mm
- Sağlanan tablodaki tipik sabitleme sayısı: 1000 mm birim başına 3 delik
- Uygulamalar: gemi tarafı, kuru rıhtım, yüzen rıhtım ve rıhtım tarafı
- Performans verileri: kaynak eğrisi mevcuttur; güvenilir tam sayısal tablo verilmemiştir
Yapı ve Yapılandırma
Katı kare / dikdörtgen kauçuk gövde. Sağlanan profil çizimine göre merkezi veya gömülü sabitleme geometri. 1 boyunca tekrarlanan vida pozisyonları.000 mm uzunlukta. Gerektiğinde projeye özel uzantı diğer uzunluklara / bölümlere..
Kaynak kodları SC ve SD yalnızca seri referansları olarak tutulur.Bazı eski belgelerde kısaltma olarak SC'yi de kullanır..
Ana teknik özellikler:
| Tipler | M | H | B | L | Çukurlar | Q | C | h | D | d | Yorumlar |
| SC 150X1000 | 75 | 150 | 150 | 1000 | 3 | 300-400 | 100-150 | 37.5 | 55 | 25 | Farklı özelliklere sahip fenderler Konuşulabilir. |
| SC200X1000 | 100 | 200 | 200 | 1000 | 3 | 300~400 | 100-150 | 50 | 65 | 28 | |
| SC250X1000 | 125 | 250 | 250 | 1000 | 3 | 300-400 | 100-150 | 62.5 | 65 | 32 | |
| SC300X1000 | 150 | 300 | 300 | 1000 | 3 | 300-400 | 100-150 | 75 | 70 | 35 | |
| SC400X1000 | 200 | 400 | 400 | 1000 | 3 | 300-400 | 100-150 | 100 | 80 | 40 |
Seçim ve Soruşturma Rehberi
Adım 1 ️ Değiştirme / yeni yapım çiziminin kare veya dikdörtgen bir profil istediğini doğrulayın.
Adım 2: Bölüm boyutlarını, uzunluğunu, sabitleme deliği düzenini ve gerekli yerel açıklığı doğrula.
Adım 3 Destek yapısı, bult / destek düzenlemesi ve beklenen temas yönünü sağlayın.
Adım 4 - Eğer ölçülebilir bir performans gerekliyse, proje reaksiyon/enerji hedefini ve gerekli hesaplama veya tam ölçekli doğrulama temelini belirtin.
Adım 5 - Mülk miktarını, denetim/dokümanlama kapsamını ve teslimat yerini doğrula.
Ana Mühendislik Avantajları
- Basit katı kauçuk geometri, yedekleme işleri ve basit doğrudan montaj için uygundur.
- Ortak 150~400 mm bölüm aralığı, birden fazla gemi, rıhtım ve iskele yanındaki koruma düzenlemesini destekler.
- Karede ve dikdörtgen çeşitleri, ikili anahtar kelime sayfaları oluşturmadan tek bir seçim sayfası altında işlenebilir.
- Bağlama ve uzunluk, mühendislik doğrulamalarına tabi olarak mevcut destek yapısına koordine edilebilir.
Kurulum ve Sistem Arayüzü
Kare ve dikdörtgen profiller, tedarik edilen delik desenini veya proje tarafından onaylanmış bir varyantı kullanarak doğrudan gemi veya yatak yapılarına sabitlenir.Kenar mesafeleri ve takviye destek malzemesi ve tasarım yüklerine bağlıdır.
Denetim ve Belgelendirme
Temel kalite kontrolü görsel denetleme, boyut doğrulama ve kauçuk fiziksel özellikleri testini içerir.Tedarik edilen ürün malzemesi güvenilir bir tablolamalı performans temeli sağlamazsa, sayısal reaksiyon gücü / enerji emilimi iddiası eklenmez..
Mevcut fender sistemi mühendislik rehberliği proje tasarımı ve test mantığı için kullanılırken, tip onayı, ürün sertifikasyonu,Üçüncü şahitlik ve sınıf belgeleri sadece ilgili kapsam anlaştığında ve belgelendiğinde belirtilir..
Başvurular
Gemi kenarları. Kuru rıhtımlar. Yüzen rıhtımlar.

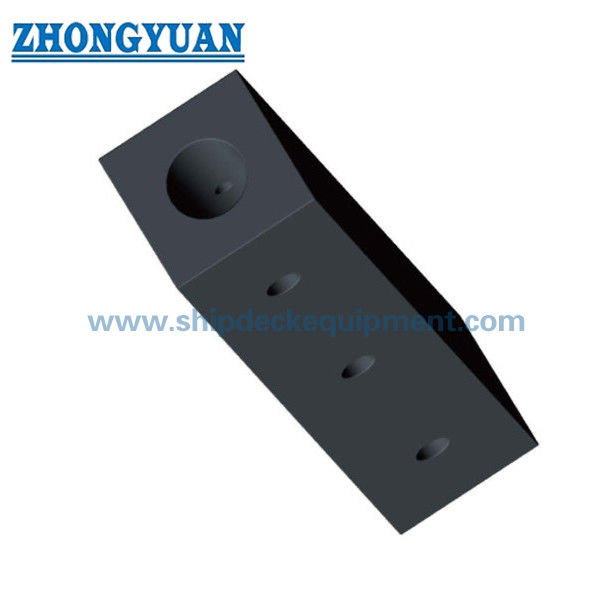

Çizim ve Fotoğraflar
Sık Sorulan Sorular
S1: Neden kare ve dikdörtgen koruyucular tek bir sayfada? ️ Sağlanan menzilleri ve arama niyeti güçlü bir şekilde üst üste gelir; onları birleştirmek, SC / SD serisi tablolarını korurken çift ince sayfalardan kaçınır.
S2: Kaynak kodu SC, Süper Hücre ile aynı mı? Hayır. Burada SC, kare profil için eski bir kaynak kodudur. Kamu URL'si ve sayfa başlığı SC'yi birincil tanımlayıcı olarak kullanmaz.
S3: Reaksiyon ve enerji değerleri mevcut mu? ️ Sağlanan belgeler performans eğreleri içerir, ancak tam bir sayısal tablo yoktur.Kvantitatif performans sadece onaylanmış bir ürün hesaplama veya test temelinden eklenmelidir..
