Gemiler ve Deniz Terminalleri İçin D Tipi Kauçuk Fener
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Tip: | DD, DC | Uygulanabilir: | Çerçeve iskelesi ve gemi gövdesi kurulumu |
|---|---|---|---|
| Sertifika: | CCS, BV, ABS and SGS | ||
| Vurgulamak: | siyah d tipi kauçuk çamurluk,rıhtım d tipi kauçuk çamurluk,gemi kauçuk d çamurluk |
||
Ürün Açıklaması
Gemiler ve Deniz Terminalleri İçin D Tipi Kauçuk Fener
Ürün Genel Bakışı
Gemiler ve Deniz Terminalleri İçin D Tipi Kauçuk Fener, gemi tarafı, çerçeve rıhtım ve iskele koruması için kompakt, masif kauçuk profilli bir fenerdir. Aile, DD ve DC profil varyantlarını içerir: DD konfigürasyonu, D şeklinde bir iç açıklığa sahip D şeklinde bir dış profile sahipken, DC konfigürasyonu dairesel bir merkez deliğe sahip D şeklinde bir dış profile sahiptir.
Sağlanan boyut aralığı, yaklaşık 125 ila 500 mm'lik nominal kesitleri, 1.000 mm katalog referans uzunluklarını ve anlaşmaya göre proje bazında daha uzun uzunlukları kapsar. Sağlanan DC performans serisi, DC150'den DC500'e kadar %40 tasarım sıkıştırmasında reaksiyon kuvveti ve enerji emilimi sağlar.
Hızlı Özellikler
- Ürün ailesi: D-profil masif kauçuk fener
- Ana konfigürasyonlar: DD Tipi | DC Tipi | DO-B özel profil varyantı
- Katalog referans yükseklik / genişlik aralığı: DD/DC profilleri için yaklaşık 125–500 mm
- DC yayınlanmış performans noktası: %40 tasarım sıkıştırması
- DC yayınlanmış reaksiyon aralığı: 1.000 mm referans uzunluk başına 82–273 kN
- DC yayınlanmış enerji aralığı: 1.000 mm referans uzunluk başına 1.9–21.5 kJ
- Katalog performans toleransı: ±10%
Yapı ve Konfigürasyon

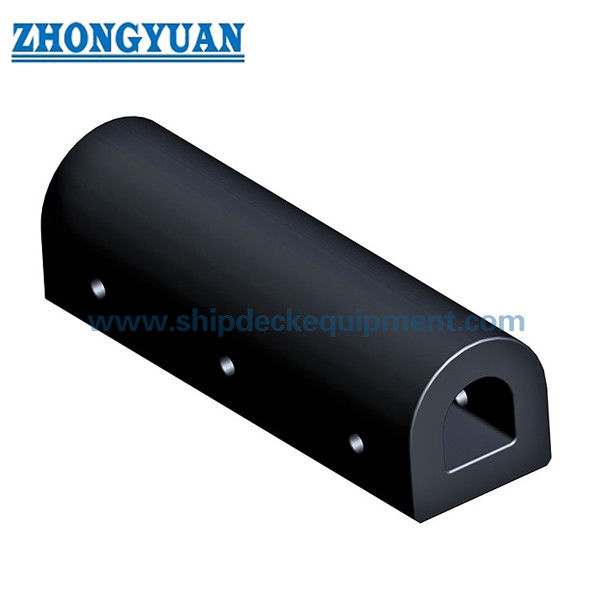

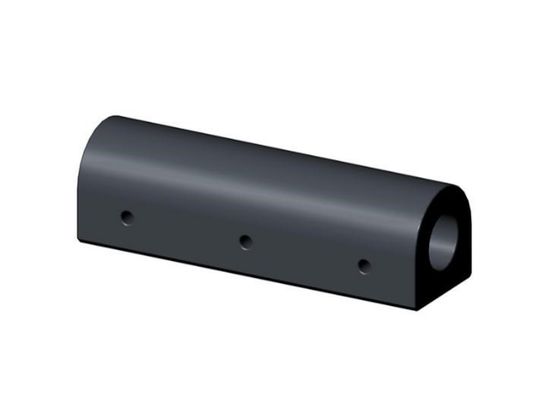

DD: D şeklinde dış profil, D şeklinde iç açıklık | DC: D şeklinde dış profil, dairesel merkez delik | DO-B: daha geniş D-profil ailesi içinde ayrı bir boyut varyantı olarak tedarik edilen özel yan açık / kemer benzeri profil.
D ve DC fenerler, kalıplanmış ve vulkanize edilmiş masif kauçuk ürünler olarak kabul edilir. Bu aile için daha önceki jenerik sarma-işlem kelime kullanımı kullanılmaz.
Ana Teknik Parametreler
DD / D Profil – Tedarik Edilen Referans Boyutları
|
Tip |
Y |
B |
L |
Delikler |
Q |
C |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| D125 × 125 × 1000 | 125 | 125 | 1000 | 3 | 300–400 | 100–150 | 32.5 | 45 | 20 |
| D150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300–400 | 100–150 | 37.5 | 60 | 25 |
| D200 × 150 × 1000 | 150 | 200 | 1000 | 3 | 300–400 | 100–150 | 38 | 60 | 25 |
| D200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300–400 | 100–150 | 50 | 60 | 30 |
| D200 × 250 × 1000 | 250 | 200 | 1000 | 3 | 300–400 | 100–150 | 50 | 60 | 30 |
| D250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300–400 | 100–150 | 62.5 | 65 | 32 |
| D300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300–400 | 100–150 | 75 | 65 | 35 |
| D350 × 350 × 1000 | 350 | 300 | 1000 | 3 | 300–400 | 100–150 | 87.5 | 80 | 38 |
| D380 × 380 × 1000 | 380 | 380 | 1000 | 3 | 300–400 | 100–150 | 95 | 80 | 40 |
| D400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300–400 | 100–150 | 100 | 80 | 40 |
| D500 × 500 × 1000 | 500 | 500 | 1000 | 3 | 300–400 | 100–150 | 125 | 90 | 45 |
DD Tipi – %40 Sıkıştırmada Kabul Edilen Performans
Aşağıdaki DD performans değerleri, çok kaynaklı mühendislik çapraz kontrolü ve kullanıcı onayı sonrasında Zhongyuan web sitesi katalog referansları olarak kabul edilmiştir. Değerler 1.000 mm fener uzunluğu başına belirtilmiştir. Nihai sipariş kabulü, anlaşılan proje test / muayene spesifikasyonunu takip eder.
|
Tip |
Tasarım Sıkıştırması (%) |
Reaksiyon Kuvveti (kN/m) |
Enerji Emilimi (kJ/m) |
|---|---|---|---|
| DD150 × 1000 | 40 | 83.2 | 3.50 |
| DD200 × 1000 | 40 | 105.7 | 4.61 |
| DD250 × 1000 | 40 | 132.2 | 6.40 |
| DD300 × 1000 | 40 | 158.4 | 9.50 |
| DD350 × 1000 | 40 | 184.8 | 11.2 |
| DD400 × 1000 | 40 | 211.2 | 16.1 |
| DD500 × 1000 | 40 | 316.8 | 36.0 |
DC Tipi – %40 Sıkıştırmada Yayınlanmış Performans
|
Tip |
Tasarım Sıkıştırması (%) |
Reaksiyon Kuvveti (kN) |
Enerji Emilimi (kJ) |
Tolerans |
|---|---|---|---|---|
| DC150 × 1000 | 40 | 82 | 1.9 | ±10% |
| DC200 × 1000 | 40 | 109 | 3.4 | ±10% |
| DC250 × 1000 | 40 | 136 | 5.4 | ±10% |
| DC300 × 1000 | 40 | 165 | 7.7 | ±10% |
| DC350 × 1000 | 40 | 189 | 10.5 | ±10% |
| DC400 × 1000 | 40 | 218 | 14.0 | ±10% |
| DC500 × 1000 | 40 | 273 | 21.5 | ±10% |
DO-B Özel Varyantı
|
Tip |
B |
B1 |
Y |
d |
h |
C |
Q |
Maks. L |
|---|---|---|---|---|---|---|---|---|
| DO-B 360 × 720 | 720 | 600 | 360 | 32 | 80 | 80 | 205 | ≤2600 |
Seçim ve Sorgulama Rehberi
Adım 1 – Gerekli profili onaylayın: gemi / iskele geometrisine ve değişim gereksinimine göre DD, DC veya DO-B.
Adım 2 – Kesit boyutunu ve toplam uzunluğu onaylayın. Performansa dayalı seçim için, seçilen profil ve uzunluk yayınlanmış seriye karşılık geldiğinde yalnızca DC %40 tablosunu kullanın.
Adım 3 – Montaj çizimini, sabitleme deliği düzenini, destek malzemesini ve mevcut kenar mesafesini sağlayın.
Adım 4 – Çalışma temas yönünü, aşınma koşullarını, beklenen gemi hareketini ve herhangi bir değişim-değiştirme gereksinimini belirtin.
Adım 5 – Miktarı, belgeleri, muayene kapsamını ve teslimat yerini onaylayın.
Ana Mühendislik Avantajları
- Kompakt D-profil geometrisi, sınırlı kurulum derinliği ve gemi tarafı / çerçeve rıhtım düzenlemeleri için uygundur.
- DD ve DC merkez açıklık seçenekleri, aynı dış profil konseptinin farklı sertlik ve kurulum gereksinimlerine uyacak şekilde eşleştirilmesine olanak tanır.
- Sağlanan DC serisi, yalnızca açıklayıcı iddialara dayanmak yerine doğrudan tablolanmış %40 reaksiyon kuvveti ve enerji emilimi verileri sağlar.
- Profil uzunlukları ve sabitleme düzenlemeleri, mühendislik doğrulamasına tabi olarak gerçek destek yapısına uyarlanabilir.
Kurulum ve Sistem Arayüzü
D-profil fenerler normalde cıvatalı veya proje bazlı montaj düzenlemeleri aracılığıyla çelik veya beton destek yapılarına sabitlenir. Nihai cıvata boyutu, delik aralığı, destek yapısı, kenar mesafesi ve yerel takviye, seçilen profile, hizmet yüküne ve destek malzemesine uygun olmalıdır.
Muayene ve Dokümantasyon
Temel kalite kontrol, görsel inceleme, boyut doğrulama ve kauçuk fiziksel özellik testlerini içerir. Miktarlandırılmış reaksiyon kuvveti / enerji emilimi tablosu anlaşılan ürün spesifikasyonunun bir parçası olduğunda, tanımlanmış test koşulları altında garanti edilen performansı doğrulamak için tam ölçekli sıkıştırma testi proje ITP'sine dahil edilebilir.
PIANC Fener Yönergeleri 2024 (MarCom WG211), fener sistemi tasarımı, üretimi ve test prensipleri için mevcut mühendislik referansı olarak kullanılmaktadır. Tip onayı, ürün sertifikası, üçüncü taraf tanıklığı ve sınıflandırma belgeleri yalnızca ilgili kapsam anlaşıldığında ve belgelendiğinde belirtilir.
Uygulamalar
Gemi yanları | römorkör ve işçi teknesi yan koruması | çerçeve rıhtımlar | yüzer rıhtımlar | iskele kenarları | yat / refakatçi gemi koruması | yedek fener projeleri
Çizim ve Fotoğraflar
SSS
S1: DD ve DC fenerler arasındaki fark nedir? — Her ikisi de D şeklinde bir dış profile sahiptir. DD, D şeklinde bir iç açıklık kullanırken, DC dairesel bir merkez delik kullanır.
S2: Listelenen %40 DC performansı her D-profil varyantına uygulanabilir mi? — Hayır. Ayrı bir performans doğrulaması sağlanmadığı sürece yalnızca ilgili DC serisi için yayınlanmış değerleri kullanın.
S3: Özel uzunluklar tedarik edilebilir mi? — Proje için uzunluk ve sabitleme düzenlemesi görüşülebilir, ancak performans ve yapısal sabitleme nihai konfigürasyon için doğrulanmalıdır.
