6", 8" ve 10" barkalar ve iş tekneleri için dökme çelik düğme çubuğu.

6", 8" ve 10" Dökme Çelik Düğme Babaları (Barges ve İş Tekneleri İçin) | ASTM A27 Sınıf 70-36

Ürün Özeti

6", 8" ve 10" dökme çelik düğme babaları, iç su yolları mavnaları, römorkörleri, iş tekneleri ve diğer Kuzey Amerika tarzı nehir gemisi düzenlemeleri için geliştirilmiş, güverteye kaynaklanan halat tutma aparatlarıdır. Bir açıklıktan bir halatı yönlendiren geleneksel açık veya kapalı bir babanın aksine, bir düğme babası öncelikle çekme oluşturma, manevra yapma ve mavna bağlama işlemleri sırasında bir bağlama halatının veya telinin gözünü almak ve tutmak için kullanılır.

Üç model ASTM A27/A27M Sınıf 70-36 dökme çelik kullanır ve 6", 8" ve 10" nominal boyutlara sahiptir. Seçim, halat veya tel gözü geometrisine, amaçlanan yük temelini, güverte düzenini, kaynak arayüzünü ve yerel güverte takviyesini dikkate almalıdır. Sağlanan boyutlar ve ağırlıklar ilk seçimi ve teklifi destekler, ancak nihai üretim çizimi ve gemi yapısal incelemesi kurulumu yönetmelidir.

Hızlı Özellikler

• Ürün tipi: Dökme çelik düğme babası → iç mavna çekme oluşturma ve bağlama sırasında bir halat veya telin gözünü tutmak için güverte aparatı.
• Ana pazar ve gemi tipi: Kuzey ve Güney Amerika iç su yolları → genellikle mavnalar, iş tekneleri, römorkörler ve nehir hizmet gemileri için belirtilir.
• Nominal boyut aralığı: 6", 8" ve 10" → yaklaşık ağırlıkları 38 ila 144 lb arasında değişen üç yaygın güverte donanımı boyutu.
• Malzeme: ASTM A27/A27M Sınıf 70-36 dökme çelik → ısıl işlem görmüş ve mekanik olarak test edilmiş karbon çelik döküm sınıfı.
• Kurulum: Güverte yapısına kaynaklı → kaynak prosedürü, kaynak bölgesi hazırlığı, güverte takviyesi ve yük yönü gemiye özel onay gerektirir.
• Halat arayüzü: Düğme başı ve girintili boğaz → ürünü bir babaya veya kaldırma noktasına benzetmeden bir halat veya tel gözünü tutar.
• Yüzey durumu: Döküm/boyasız kaynak hazır tedarik veya belirtilen kumlama ve astarlama kaplaması → kaplama sırası tersane kaynaklarıyla koordine edilmelidir.
• Denetim seçenekleri: Malzeme sertifikası, MT, RT ve anlaşılan çekme yükü testi → proje kapsamına ve kabul kriterlerine göre mevcuttur.

Ana Teknik Parametreler

Seçim ve Sorgulama Rehberi

Adım 1: Gerekli düğme baba modelini (6", 8" veya 10") onaylayın ve gemi veya mavna güverte düzeni çizimini sağlayın.

Adım 2: Halat veya tel tipini, göz boyutunu, amaçlanan çekme oluşturma veya bağlama kullanımını, yönü ve proje tasarım yük temelini onaylayın.

Adım 3: Güverte kurulum konumunu, düğme başı çevresindeki mevcut boşluğu, güverte plakası kalınlığını, takviyeyi ve tersane kaynak detayını onaylayın.

Adım 4: ASTM A27/A27M Sınıf 70-36 malzemesini, ısıl işlem kaydını, malzeme sertifikasını ve herhangi bir sınıf veya sahip denetim gereksinimini onaylayın.

Adım 5: Kaplamayı onaylayın: döküm/boyasız kaynak hazır durumu, Sa 2.5 kumlama artı epoksi fabrika astarı, galvanizli kaplama, cilalı paslanmaz çelik seçeneği veya proje kaplama sistemi.

Adım 6: Miktarı, gerekli sertifika ve test kapsamını, teslimat yerini, gerekli teslimat süresini ve varsa çizimi veya referans fotoğrafı sağlayın.

Yapı

Dökme çelik düğme gövdesi | Taşmalı baş | Halat tutma boğazı | Yuvarlak halat temas yüzeyi | Güverteye kaynaklı taban | Kontrollü kaynak arayüzü | Döküm veya belirtilen yüzey işlemi

Döküm, Kaynak ve Bağlama Avantajları

• Düğme geometrisi, bir halat veya telin gözüne uygundur, çekme oluşturma ve mavna bağlama işlemleri sırasında gözün oturmasına yardımcı olur.
• Yuvarlak döküm yüzeyler, sentetik halat, fiber halat veya çelik halat gözleriyle keskin yerel teması azaltmak için işlenebilir ve pürüzsüzleştirilebilir.
• 6", 8" ve 10" aralığı, yaygın Amerikan iç mavna güverte donanımı uygulamalarına uyar ve değiştirme veya yeni inşa projeleri için pratik bir boyut ilerlemesi sağlar.
• ASTM A27/A27M Sınıf 70-36, ısıl işlem görmüş ve mekanik olarak test edilmiş bir karbon çelik döküm sınıfıdır; alıcı ve tersane, gerçek döküm ve güverte malzemeleri için uygun bir kaynak prosedürü oluşturmalıdır.
• Döküm veya boyasız kaynak bölgesi durumu, güverte kaynağını basitleştirebilir. Fabrika astarı veya galvanizleme belirtilmişse, kaynak bölgesi hazırlığı ve kaplama onarımı üretimden önce anlaşılmalıdır.
• MT, RT ve çekme yükü testi gerektiğinde ayarlanabilir, ancak yöntem, test yükü, kabul kriterleri, tanık gereksinimi ve sertifika kelimeleri siparişte anlaşılmalıdır.
• Kaynaklı taban, hizmet kuvvetlerini gemi yapısına aktarır; yerel güverte takviyesi ve kaynak boyutu, gemi veya tersane yapısal tasarımının bir parçası olmaya devam eder.

Özel Nitelikler

• Ürün Tipi: Dökme çelik düğme babası → mavna çekme oluşturma ve bağlama için halat-göz tutucu güverte aparatı.
• Nominal Boyutlar: 6" / 8" / 10" → halat veya tel gözüne, güverte alanına ve onaylanmış çizime göre seçin.
• Malzeme: ASTM A27/A27M Sınıf 70-36 → ısıl işlem ve mekanik testli karbon çelik döküm sınıfı.
• Tipik Gemi Uygulaması: İç mavna / römorkör / iş teknesi → özellikle Amerikan nehir ve mavna güverte donanımı düzenlemeleri için geçerlidir.
• Kurulum: Güverteye kaynaklı → kaynak prosedürü, güverte takviyesi ve çevresel boşluk gemi tasarımı tarafından onaylanmalıdır.
• Yüzey İşlemi: Döküm, Sa 2.5 kumlama ve epoksi fabrika astarlı, galvanizli, cilalı veya özelleştirilmiş → nihai kaplama kaynağa ve kaplama sırasına bağlıdır.
• Denetim: Malzeme sertifikası, MT, RT ve belirtildiği gibi çekme yükü testi → siparişte yer almadıkça standart teslimatlar olarak kabul edilmez.
• Yük Kapasitesi: Onaylanacak → boyut, malzeme sınıfı veya ürün ağırlığından çıkarılan SWL, MBL, test yükü veya izin verilen yük yoktur.

Nasıl Çalışır

Halat veya tel gözü düğme başının üzerine yerleştirilir → Göz girintili boğaza oturur → Yuvarlak temas yüzeyleri, çekme oluşturma veya bağlama sırasında gözü tutar ve yönlendirir → Hizmet kuvvetleri kaynaklı tabandan güçlendirilmiş güverte yapısına geçer

Uygulamalar

İç mavnalar | Tank mavnaları | Kuru yük mavnaları | Römorkörler ve iş tekneleri | İtme-çekme ve çekme oluşturma düzenlemeleri | Nehir terminalleri | Mavna tamir ve değişim projeleri | Deniz güverte bağlama istasyonları

Sertifikalar ve Avantajlar

ABS onay belgeleri, malzeme sertifikaları, üretici sertifikaları, NDT raporları ve tanık olunan testler proje gereksinimlerine, sipariş kapsamına ve geçerli sınıf onay prosedürüne göre ayarlanabilir. Sertifika kullanılabilirliği tekliften önce onaylanmalıdır.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

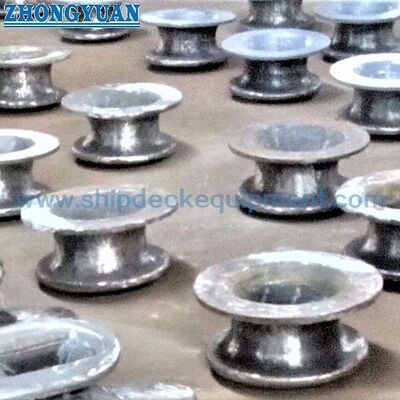

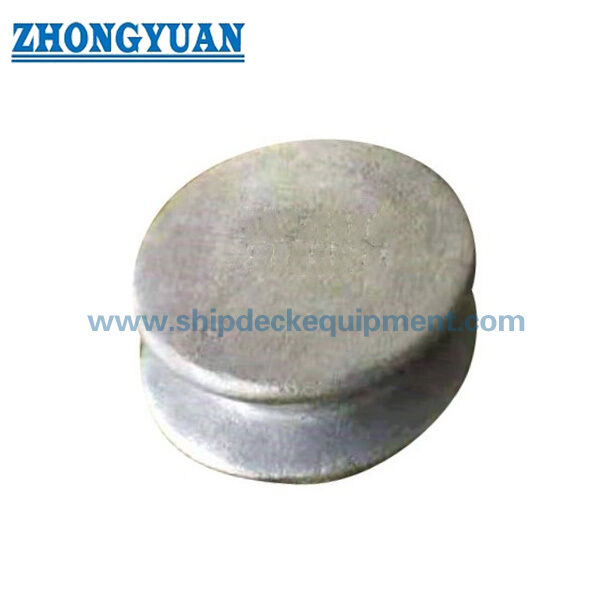

Çizim ve Fotoğraflar

SSS

S1: 6", 8" veya 10" düğme baba nasıl seçilmelidir?

C1: Modeli halat veya tel gözü boyutlarına, hizmet düzenine, güverte alanına, yönüne, proje tasarım yüküne ve onaylanmış gemi çizimine göre seçin. Tek başına nominal boyut, tam bir yük seçimi temeli değildir.

S2: Nominal boyut veya ürün ağırlığı SWL midir?

C2: Hayır. 6", 8" ve 10" tanımları modeli ve boğaz geometrisini açıklar, listelenen ağırlık ise elleçleme ve navlun referansı içindir. SWL, MBL, izin verilen yük ve test yükü, onaylanmış bir yük temeli ve yapısal hesaplama olmadan çıkarılmamalıdır.

S3: Düğme baba güverte kaynağı öncesinde boyanmalı mıdır?

C3: Amerikan mavna donanımı, tersane kaynağını desteklemek için genellikle döküm veya kaynak arayüzünde boyasız olarak tedarik edilir. Kumlama, fabrika astarı, galvanizleme veya diğer kaplamalar tedarik edilebilir, ancak kaynak bölgesi maskeleme, çıkarma ve kaplama onarımı tersane ile anlaşılmalıdır.
