20 ¢ 200T Bolted Anchorage Double Bitt Dock Bollard.

20–200T Cıvatalı Ankrajlı Çift Uçlu İskele Baba | Dökme Çelik / Sfero Döküm Eğimli Bağlama Baba

Ürüne Genel Bakış

Cıvatalı ankraj çift uçlu iskele eğimli baba, gemi bağlama ve kaydırma işlemleri için rıhtımlar, iskeleler, rıhtımlar, tersaneler ve deniz terminallerinde kullanılan rıhtım tarafı bağlama babadır. Eğimli çift uç şekli pratik bir halat tutma düzenlemesi sağlarken, yuvarlak halat temas alanları ve cıvatalı taban, bağlama kuvvetinin ankraj cıvataları aracılığıyla güçlendirilmiş iskele yapısına aktarılmasına yardımcı olur.

Bu baba, proje ihtiyacına göre çelik döküm veya sfero döküm/SG demir olarak temin edilebilir. İskele babaları için döküm kalitesi güvenlik açısından kritik bir noktadır çünkü zararlı döküm kusurları, keskin geçişler veya zayıf ankraj detayları uzun vadeli bağlama güvenilirliğini etkileyebilir. Döküm sağlamlığını iyileştirmek, zararlı gaz gözenekliliğini ve cüruf oluşumunu azaltmak ve halat teması ve yük aktarma alanları çevresinde yumuşak yarıçap geçişlerini korumak için normalde kontrollü kalıplama, yükseltici ve bitirme uygulamalarıyla ahşap model döküm kullanıyoruz.

Hızlı Özellikler

• Mantar bariyer kapasitesi: 20 ila 200 ton → küçük iskelelerden daha büyük deniz terminallerine kadar ortak rıhtım ve iskele bağlama yükü gereksinimlerini kapsar.
• Baba tipi: eğimli çift uçlu iskele baba → halat tutmanın, halat geçiş açısının ve baba erişiminin önemli olduğu rıhtım tarafı bağlama için uygundur.
• Malzeme seçenekleri: Dökme C-Mn çelik veya dökme sünek demir / SG demir → nihai malzeme, rıhtım tasarımına, sahibinin özelliklerine ve denetim gerekliliklerine uygun olmalıdır.
• Sünek demir seçeneği: halatla temas eden alanlarda iyi aşınma direnci → tekrarlanan bağlama halatı teması ve aşınmasının beklendiği durumlarda kullanışlıdır.
• Ankraj sistemi: sıcak daldırma galvanizli karbon çeliği ankraj cıvataları → geliştirilmiş korozyon korumasıyla birlikte iskele yapısına mekanik sabitleme sağlar.
• Cıvata miktarı: Kapasite büyüklüğüne göre 8 ila 10 cıvata → Ankraj cıvatası düzeni, inşaat temel ve montaj çizimine uygun olmalıdır.
• Halat ilerleme açısı referansı: -45° ila +45° dikey ve 0° ila 180° yatay → son uygulama, rıhtım bağlama düzenlemesi ile kontrol edilmelidir.
• Denetim seçeneği: UT / MT ve FEA hesaplaması istek üzerine mevcuttur → proje ek döküm sağlamlığı veya mukavemet doğrulaması gerektirdiğinde kullanılır.

Ana Teknik Parametreler

Seçim ve Sorgulama Kılavuzu

Adım 1: İskele tasarım yüküne, gemi boyutuna, bağlama düzenine ve sivil temel tasarımına göre gerekli bariyer kapasitesini 20 ila 200 ton arasında doğrulayın.

Adım 2: Malzeme gereksinimini onaylayın: proje tarafından özel olarak isteniyorsa dökme C-Mn çelik, dökme sünek demir / SG demir, dökme demir veya paslanmaz çelik.

Adım 3: Cıvata miktarı, ankraj cıvatası kalitesi, sıcak daldırma galvanizleme gereksinimi, şablon, harç ve iskele temel arayüzü dahil olmak üzere ankraj ayrıntılarını doğrulayın.

Adım 4: Halat geçiş açısını, tipik bağlama hattı yönünü, baba aralığını ve baba veya ankraj alanı için sonlu eleman hesaplamasının gerekli olup olmadığını doğrulayın.

Adım 5: Yüzey işlemini onaylayın: Referans olarak Sa 2,5 kumlama + epoksi ön imalat astarı, son kaplama sistemi, belirtilmişse gövde galvanizleme veya özelleştirilmiş kaplama gereksinimi.

Adım 6: Teklif vermeden önce inceleme ve sertifika kapsamını onaylayın: malzeme sertifikası, üretici sertifikası, UT / MT, sınıf tanığı, üçüncü taraf denetimi veya projeye özel onay.

Adım 7: Değiştirme veya yenileme gerekiyorsa miktarı, teslimat yerini, gerekli teslimat süresini, kurulum çizimini, temel çizimini ve referans fotoğrafını sağlayın.

Yapı

Döküm baba gövdesi | Eğimli çift uçlu kafa | Pürüzsüz halat temas yarıçapı | Cıvatalı montaj tabanı | Ankraj cıvata delikleri | Sıcak daldırma galvanizli karbon çeliği ankraj cıvataları | Epoksi ön imalat astarı veya belirtilen yüzey işlemi

Döküm, Ankraj ve Mühendislik Avantajları

• Bu rampa için normalde ahşap model döküm kullanılır ve üretim sırasında dış şeklin, kalıp tutarlılığının ve tekrarlanan boyut kalitesinin kontrol edilmesine yardımcı olur.
• Döküm kalitesi, zararlı gözenekliliği, cüruf kalıntısını, büzülme riskini ve kabul edilemez döküm endikasyonlarını azaltmak için kalıplama, besleme, temizleme ve bitirme işlemlerine dikkat edilerek güvenlik açısından kritik bir üretim noktası olarak ele alınır.
• Halat teması ve geçiş alanları, yerel gerilim konsantrasyonunu azaltmak ve bağlama halatlarına zarar verebilecek keskin temas noktalarından kaçınmak için yumuşak yarıçap değişiklikleriyle tamamlandı.
• Projenin daha güçlü darbe dayanımı ve sağlam bir döküm gövde gerektirdiği durumlarda dökme çelik seçilebilirken, aşınma direncinin ve döküm performansının önemli olduğu durumlarda sfero/SG demir seçilebilir.
• Cıvatalı ankraj düzenlemesi, babanın ankraj cıvataları ile iskeleye veya rıhtıma sabitlenmesine olanak tanır; sivil temel, takviye, harç ve cıvata yerleşimi rıhtım tasarımcısı tarafından kontrol edilmelidir.
• Sıcak daldırma galvanizli karbon çeliği ankraj cıvataları, proje ankraj tasarımına göre monte edildiğinde korozyona karşı koruma ve güvenilir bağlantı performansı sağlar.
• UT/MT tahribatsız muayene, kritik döküm alanlarını doğrulamak ve proje denetim kabulünü desteklemek için müşteri ihtiyacına göre düzenlenebilir.
• Uç başı, taban, yarıçap geçişleri ve ankraj alanı etrafındaki gerilim dağılımını incelemek için talep üzerine sonlu eleman hesaplaması sağlanabilir.

Özel Özellikler

• Ürün Tipi: Cıvatalı ankraj çift uçlu iskele eğimli baba → rıhtımlar, rıhtımlar ve iskeleler için rıhtım tarafı bağlama ekipmanı.
• Kapasite Aralığı: 20 / 30 / 50 / 75 / 100 / 125 / 150 / 175 / 200 t → rıhtım bağlama tasarımına ve gemi işletme gereksinimlerine göre seçin.
• Malzeme: Dökme C-Mn çelik veya dökme sünek demir / SG demir → nihai malzeme kalitesi ve mekanik özellikler üretimden önce doğrulanmalıdır.
• Döküm Yöntemi: Normal uygulama olarak ahşap model dökümü → kontrollü kalıplamayı, tekrarlanabilir geometriyi ve geliştirilmiş döküm kalitesini destekler.
• Ankraj Cıvatası: Sıcak daldırma galvanizli karbon çeliği → babayı korozyon korumalı iskele temeline sabitlemek için kullanılır.
• Güvenlik Faktörü: Sağlanan parametrenin 3 katı → Nihai güvenlik faktörü ve yük esası, proje spesifikasyonuna ve onay gerekliliklerine uygun olmalıdır.
• Halat Yönü Açısı: Verilen referansa göre -45° ila +45° dikey / 0° ila 180° yatay → gerçek hat açısı, yatak düzeniyle kontrol edilmelidir.
• Yüzey İşlem: Referans olarak Sa 2.5 raspa + tek kat epoksi ön imalat astarı → saha ortamına göre onaylanacak son kaplama sistemi.
• Denetim: UT / MT istek üzerine mevcuttur → müşteri veya proje spesifikasyonu gerektirdiğinde kritik döküm sağlamlığının doğrulanması için kullanılır.
• Mühendislik İncelemesi: FEA talep üzerine sağlanır → gerilim incelemesini ve ankraj tasarımı tartışmasını desteklemek için kullanılır.

Nasıl Çalışır?

Bağlama halatı eğimli çift uçlu başlığın etrafına yerleştirilir → Pürüzsüz halat temas yarıçapı, halatı yönlendirir ve keskin yerel teması azaltır → Bağlama kuvveti, döküm baba gövdesi aracılığıyla cıvatalı tabana aktarılır → Sıcak daldırma galvanizli ankraj cıvataları, kuvveti güçlendirilmiş iskele temeline aktarır → Proje gereksinimine göre inceleme ve kaplama tamamlanır

Uygulamalar

Ticari liman rıhtımları | İskele ve rıhtım duvarı bağlama noktaları | İskele ve iskele bağlama pozisyonları | Tersane yeni inşa iskelesi | Onarım alanı bağlama alanı | Deniz terminali | Römorkör ve iş teknesi iskelesi | Mevcut iskele babalarının değiştirilmesi

Sertifikalar ve Avantajlar

Sertifikalar ve muayene belgeleri proje ihtiyacına, muayene kapsamına, malzeme izlenebilirliğine ve onay prosedürüne göre düzenlenebilmektedir. Fiyat teklifi ve üretimden önce klas kuruluşu denetimi veya üçüncü taraf tanık denetimi onaylanmalıdır.

Sertifikasyon: Üçüncü taraf muayene sertifikası, Çekme yükü test sertifikası.

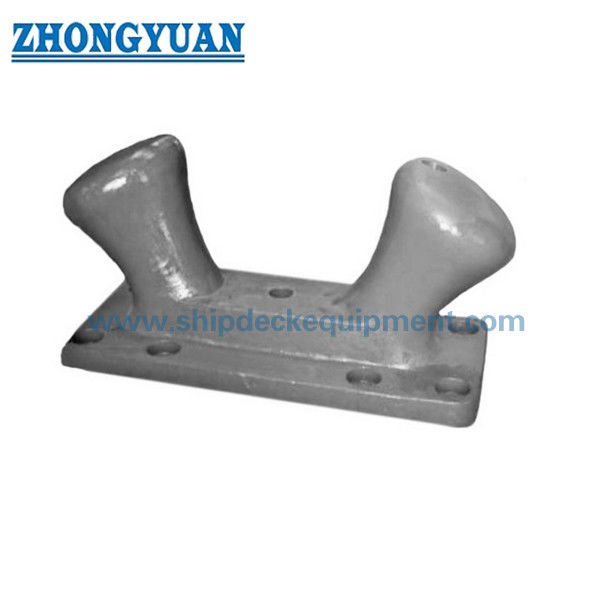

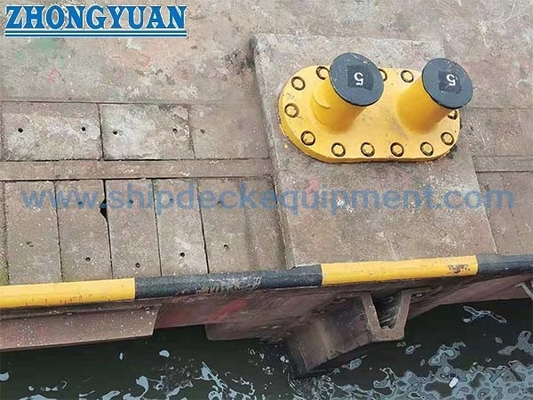

Çizim ve Fotoğraflar

SSS

S1: Doğru rampa kapasitesi nasıl seçilmelidir?

A1: Kapasite, rıhtım tasarım yüküne, gemi tipine, bağlama düzenine, halat geçiş açısına, baba aralığına, iskele yapısına, ankraj cıvatası tasarımına ve proje onay gerekliliğine göre seçilmelidir. Nominal kapasite tablosu bir seçim referansıdır ve sivil temel tasarımıyla birlikte kontrol edilmelidir.

S2: Dökme çelik ve sfero direkler arasındaki fark nedir?

Cevap 2: Darbe dayanımı ve sağlam döküm yapısının gerekli olduğu yerlerde genellikle dökme çelik seçilir. Dökme sünek demir / SG demir, tekrarlanan halat teması için iyi aşınma direnci ve istikrarlı döküm performansı sağlar. Nihai malzeme, sahibinin spesifikasyonlarına, tasarım yüküne ve muayene gerekliliklerine uygun olmalıdır.

S3: Cıvatalı iskele babaları için hangi kalite kontrolü önemlidir?

Cevap3: Önemli kalite noktaları arasında döküm sağlamlığı, pürüzsüz yarıçap bitirme, boyut kontrolü, cıvata deliği doğruluğu, ankraj cıvatası kalitesi, yüzey hazırlığı, kaplama ve isteğe bağlı UT / MT denetimi yer alır. Rıhtım tasarımının ek doğrulama gerektirmesi durumunda FEA hesaplaması ve projeye özel inceleme düzenlenebilir.
