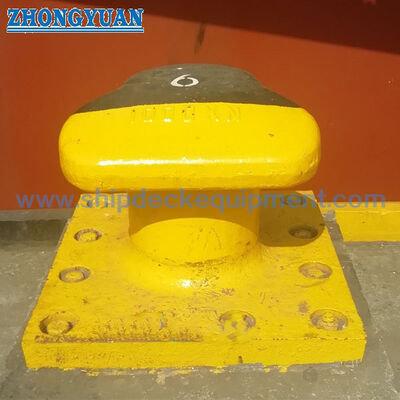

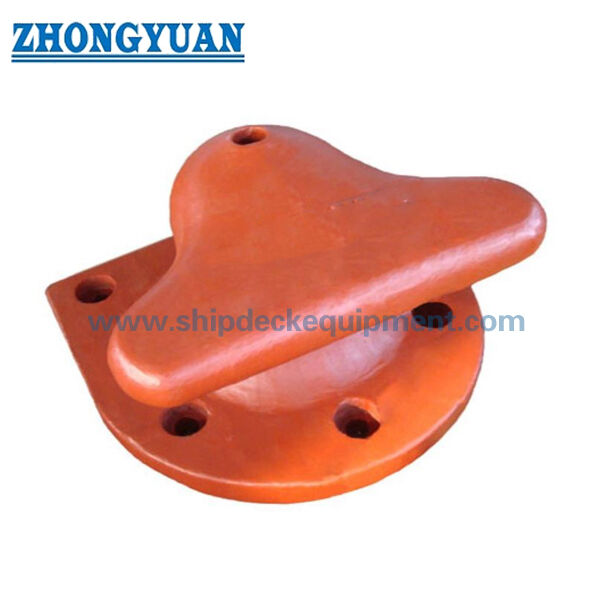

10 ′′200T T-Head Dock Bollard Wharf Mooring için.

İskele Demirleme için 10–200T T-Kafalı İskele Baba | Ankraj Cıvatalarıyla Dökme Çelik veya SG Demir

Ürüne Genel Bakış

10-200 tonluk T kafalı iskele baba, rıhtımlar, iskeleler, tersaneler, onarım iskeleleri, deniz terminalleri ve diğer rıhtım yapıları için kıyıya dayalı bir bağlama babadır. T-kafa profili, tek uçlu veya böbrek şekilli babalara göre bağlama halatlarının daha geniş dikey ve yatay geçiş açılarından yaklaşabileceği yerlerde seçilir. Mantar bariyer beton veya çelik temele ankraj cıvataları ile sabitlendiğinden, sipariş vermeden önce mantar bariyer gövdesi, cıvata düzeni, temel tasarımı, hat açısı ve montaj toleransı birlikte kontrol edilmelidir.

Bu ürün proje ihtiyacına göre çelik döküm, C-Mn çelik döküm, paslanmaz çelik döküm, döküm veya SG döküm olarak temin edilebilir. İskele babaları için döküm kalitesi doğrudan bağlama güvenliği ile ilgilidir. Ahşap model döküm normalde kalıp doğruluğunu, döküm tekrarlanabilirliğini ve döküm sağlamlığını geliştirmek için kullanılırken, kafa yarıçapı, boyun geçişi ve taban geçişi, stres konsantrasyonunu azaltmak ve bağlama hattı temas alanını korumak için düzgün bir şekilde giydirilmelidir. Onaylanan proje kapsamına göre UT, MT, üçüncü taraf denetimi ve FEA hesaplaması düzenlenebilir.

Hızlı Özellikler

• Nominal baba kapasitesi: 10 ila 200 ton → küçük rıhtımları, tersane rıhtımlarını, onarım rıhtımlarını ve daha büyük iskele bağlama konumlarını kapsar.
• Mantar bariyer tipi: T kafalı / T kafalı iskele bariyeri → birçok tek uçlu veya böbrek şeklindeki düzenlemeden daha geniş halat geçiş açıları için uygundur.
• Dikey çizgi açısı: 0° ila 50° önerilir; -10° ila 70° maksimum aralık sağlanır → nihai kabul, rıhtım tasarımına ve proje hesaplamasına bağlıdır.
• İzin verilen yatay hat açısı: 160° → bağlama halatlarının babaya geniş bir rıhtım tarafı yönünden yaklaştığı durumlarda kullanışlıdır.
• Malzeme seçenekleri: dökme çelik, dökme C-Mn çelik, dökme paslanmaz çelik, dökme demir ve dökme SG demir → yük, korozyon, aşınma ve proje özelliklerine göre seçilir.
• Ankraj cıvataları: Kapasiteye göre 4 ila 8 cıvata → Korozyon direncini ve cıvatalı temel güvenilirliğini artırmak için sıcak daldırma galvanizli karbon çeliği ankraj cıvataları tedarik edilebilir.
• Döküm işleminin odak noktası: ahşap model döküm, kontrollü kalıplama, düzgün yarıçap geçişi ve döküm sağlamlığı kontrolü → zararlı gözenekliliği, cüruf oluşumunu ve yerel gerilim konsantrasyonunu azaltmak için önemlidir.
• Yüzey işleme: Referans olarak Sa 2,5 kumlama + tek kat epoksi ön imalat astarı; proje ihtiyacına göre cilalı paslanmaz çelik, galvanizli veya özelleştirilmiş kaplama mevcuttur.

Ana Teknik Parametre

Seçim ve Sorgulama Kılavuzu

Adım 1: Gerekli baba kapasitesini, iskele tipini, bağlama halatı düzenlemesini, gemi boyutu aralığını ve babanın yeni bir rıhtım mı yoksa değiştirme projesi için mi olduğunu doğrulayın.

Adım 2: Hat geçiş açılarını, temel çizimini, cıvata yerleşimini, kurulum alanını ve mal sahibi, danışman veya liman otoritesi tarafından FEA hesaplamasının gerekli olup olmadığını doğrulayın.

Adım 3: Malzeme gereksinimini onaylayın: çelik döküm, C-Mn çelik döküm, paslanmaz çelik döküm, dökme demir veya SG dökme demir. Aşınma direnci ve proje spesifikasyonunun uygun olduğu durumlarda SG demir düşünülebilir.

Adım 4: Cıvata miktarı, sıcak daldırma galvanizleme, karbon çeliği kalitesi, gömme tasarımı, somunlar, pullar ve inşaat tasarımına göre şablon gereksinimi dahil olmak üzere ankraj cıvatası gereksinimini onaylayın.

Adım 5: Teklif vermeden önce inceleme ve sertifika kapsamını onaylayın: malzeme sertifikası, UT, MT, boyutsal inceleme, üçüncü taraf denetimi veya gerekiyorsa sınıf/yetki incelemesi.

Adım 6: Miktarı, teslimat yerini, gerekli teslimat süresini, kaplama gereksinimini, varsa çizimi veya fotoğrafı ve varsa paketleme veya kurulum şablonu gereksinimini sağlayın.

Yapı

T başlı döküm baba gövdesi | Pürüzsüz demirleme hattı temas yarıçapı | Yuvarlak baş ve boyun geçişi | Ankraj cıvatası delikli döküm taban | Sıcak daldırma galvanizli karbon çeliği ankraj cıvataları | Beton / iskele temel arayüzü | Proje kaplama veya cilalı kaplama

Döküm, Ankraj ve Demirleme Güvenlik Avantajları

• T-kafa geometrisi, proje yükü ve temelin doğrulanması koşuluyla, palamar halatının tek uçlu bir babaya göre daha geniş hat açılarından yaklaşabileceği iskele uygulamaları için uygundur.
• Ahşap model döküm, baba profili, taban alanı, cıvata deliği düzeni ve genel boyut kontrolü için önemli olan sabit kalıp geometrisini ve tekrarlanabilir döküm şeklini destekler.
• Döküm kalitesi iskele babaları için kritik bir güvenlik noktasıdır. Üretim kontrolü, zararlı gözenekliliği, cüruf kalıntısını, büzülmeyi ve bağlama performansını veya denetim kabulünü etkileyebilecek diğer belirtileri azaltmaya odaklanmalıdır.
• Baş, boyun ve tabandaki yumuşak yarıçap geçişleri, yerel stres konsantrasyonunu azaltmaya ve bağlama halatındaki keskin temas noktalarını önlemeye yardımcı olur.
• UT ve MT denetimi müşteri gereksinimlerine, denetim planına ve kabul kriterlerine göre düzenlenebilir. Bu denetimlerin üretimden önce doğrulanması gerekir.
• Sıcak daldırma galvanizli karbon çeliği ankraj cıvataları, cıvatalı temel bağlantısı için korozyona karşı koruma sağlar; cıvata kalitesi, gömme, sıkma yöntemi ve sivil temel tasarımı proje çizimine uygun olmalıdır.
• Onaylanan kapasite, hat açısı, cıvata düzeni ve temel sınır koşulu altında gerilim dağılımını gözden geçirmek için proje gereksinimine göre FEA hesaplaması sağlanabilir.

Özel Özellikler

• Ürün Adı: T kafalı iskele baba → iskele, rıhtım, rıhtım ve tersane bağlama kullanımı için kıyıya dayalı bağlama baba.
• Kapasite Aralığı: 10 ila 200 ton → rıhtım bağlama yüküne, gemi boyutu aralığına, halat düzenine ve liman tasarım gereksinimlerine göre seçin.
• Malzeme: Dökme çelik / Dökme C-Mn çelik / Dökme paslanmaz çelik / Dökme demir / Dökme SG demir → Mukavemet, aşınma, korozyon, maliyet ve spesifikasyon gereksinimlerine göre seçim yapın.
• SG Demir Seçeneği: Dökme SG demir → genellikle proje spesifikasyonuna göre süneklik, döküm kalitesi ve aşınma performansının gerekli olduğu yerlerde dikkate alınır.
• Döküm Yöntemi: Ahşap model dökümü → kalıp doğruluğunu, döküm tekrarlanabilirliğini ve bitmiş baba geometrisini geliştirmek için kullanılır.
• Ankraj Yöntemi: Sabit ankraj cıvatası → cıvata grubu ve taban plakası alanı aracılığıyla mantar bariyer yükünü iskele veya rıhtım temeline aktarır.
• Ankraj Cıvatası Kaplaması: Sıcak daldırma galvanizli karbon çeliği → dış mekan deniz terminali kurulumu için korozyon direncini artırır.
• NDT Gereksinimi: UT / MT istek üzerine mevcuttur → muayene yöntemi, alan, standart ve kabul seviyesi üretimden önce onaylanmalıdır.
• FEA İncelemesi: Müşteri ihtiyacına göre mevcuttur → baş, boyun, taban ve ankraj bölgesindeki stres konsantrasyonunu kontrol etmek için kullanışlıdır.

Nasıl Çalışır?

Bağlama halatı T başlı babanın etrafından yönlendirilir → Pürüzsüz döküm yarıçapı hat temasını ve yön değişimini destekler → Bağlama kuvveti baba ve taban aracılığıyla aktarılır → Ankraj cıvataları yükü iskele temeline aktarır → Denetim, sıkma ve kaplama proje kurulum prosedürüne göre tamamlanır

Uygulamalar

Ticari limanlar | Konteyner terminalleri | Dökme yük rıhtımları | Tersaneler | Onarım iskeleleri | Kuru havuzlar | Feribot terminalleri | İskeleler | Rıhtımlar | Deniz terminalleri | İskele yenileme projeleri

Sertifikalar ve Avantajlar

Muayene ve sertifikalar proje ihtiyacına, muayene kapsamına, malzeme izlenebilirliğine ve üçüncü taraf onay prosedürüne göre düzenlenebilmektedir.

Sertifikasyon: Üçüncü taraf muayene sertifikası, Çekme yükü test sertifikası.

Çizim ve Fotoğraflar

SSS

S1: Mantar bariyer kapasitesi SWL ile aynı mıdır?

Cevap 1: Sağlanan veriler, bariyer kapasitesini ton cinsinden kullanır. Nihai tasarım yükü, güvenlik faktörü, hat açısı, ankraj cıvatası kuvveti ve temel doğrulaması, rıhtım tasarımı veya proje spesifikasyonu ile onaylanmalıdır. SWL ifadesi yalnızca onaylanmış proje belgelerinde açıkça tanımlandığında kullanılmalıdır.

S2: İskele baba için döküm kalitesi neden önemlidir?

Cevap 2: İskele babaları demirleme yüklerini döküm gövde ve ankraj sistemi üzerinden taşır. Baş, boyun, taban veya cıvata bölgesine yakın zararlı döküm kusurları güvenliği ve muayene kabulünü etkileyebilir. Ahşap model döküm, düzgün geçiş kaplama ve isteğe bağlı UT/MT denetimi bu risklerin kontrol altına alınmasına yardımcı olur.

S3: Teklif için hangi bilgilere ihtiyaç vardır?

Cevap 3: Lütfen mantar bariyer kapasitesini, malzemeyi, yüzey işlemini, hat açısını, ankraj cıvatası gereksinimini, miktarı, sertifika / muayene kapsamını, temel veya kurulum çizimini, teslimat yerini ve gerekli teslimat süresini onaylayın.
