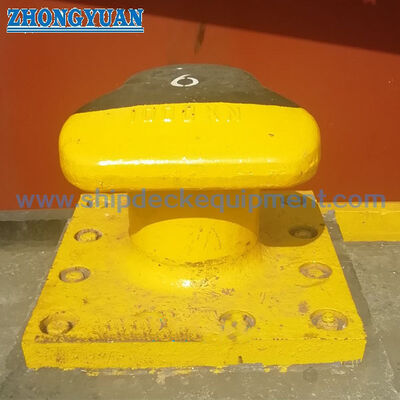

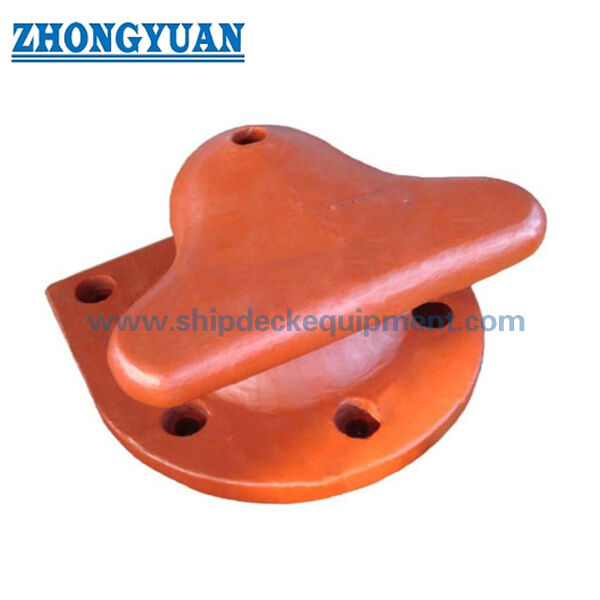

10 ′′200 t SWL T-Head Dock Bollard.

10-200 ton SWL T-Kafa Rıhtım Babası | Dökme Çelik veya Sünek Dökme Demir, Ankraj Cıvatalı Montaj

Ürün Genel Bakışı

10-200 tonluk T-kafa rıhtım babası, iskeleler, limanlar, tersaneler, onarım havuzları, deniz terminalleri ve diğer rıhtım yapıları için kıyıya monte edilen bir bağlama babasıdır. T-kafa profili, bağlama halatlarının tek direkli veya böbrek şeklindeki babalara göre daha geniş dikey ve yatay giriş açılarına sahip olabileceği yerlerde tercih edilir. Baba, ankraj cıvataları ile beton veya çelik temele sabitlenir, bu nedenle baba gövdesi, cıvata düzeni, temel tasarımı, halat açısı ve montaj toleransı siparişten önce birlikte kontrol edilmelidir.

Bu ürün, proje gereksinimlerine göre dökme çelik, dökme C-Mn çeliği, dökme paslanmaz çelik, dökme demir veya dökme SG demir olarak tedarik edilebilir. Rıhtım babaları için döküm kalitesi, bağlama güvenliği ile doğrudan ilişkilidir. Kalıp doğruluğunu, döküm tekrarlanabilirliğini ve döküm sağlamlığını iyileştirmek için genellikle ahşap kalıp dökümü kullanılırken, kafa yarıçapı, boyun geçişi ve taban geçişi, gerilim yoğunluğunu azaltmak ve bağlama halatı temas alanını korumak için pürüzsüzce işlenmelidir. UT, MT, üçüncü taraf denetimi ve FEA hesaplaması, onaylanmış proje kapsamına göre ayarlanabilir.

Hızlı Özellikler

• Nominal baba kapasitesi: 10 ila 200 ton → küçük yanaşma yerleri, tersane havuzları, onarım rıhtımları ve daha büyük iskele bağlama pozisyonlarını kapsar.
• Baba tipi: T-kafa / tee-kafa rıhtım babası → birçok tek direkli veya böbrek şeklindeki düzeneklere göre daha geniş halat giriş açıları için uygundur.
• Dikey halat açısı: 0° ila 50° önerilir; -10° ila 70° maksimum aralık tedarik edilir → nihai kabul, yanaşma yeri tasarımı ve proje hesaplamasına bağlıdır.
• Yatay izin verilen halat açısı: 160° → bağlama halatlarının geniş bir rıhtım kenarı yönünden babaya yaklaştığı yerlerde kullanışlıdır.
• Malzeme seçenekleri: dökme çelik, dökme C-Mn çeliği, dökme paslanmaz çelik, dökme demir ve dökme SG demir → yüke, korozyona, aşınmaya ve proje spesifikasyonuna göre seçilir.
• Ankraj cıvataları: kapasiteye göre 4 ila 8 cıvata → korozyon direncini ve cıvatalı temel güvenilirliğini artırmak için sıcak daldırma galvanizli karbon çeliği ankraj cıvataları tedarik edilebilir.
• Döküm süreci odak noktası: ahşap kalıp dökümü, kontrollü kalıplama, pürüzsüz yarıçap geçişi ve döküm sağlamlık kontrolü → zararlı gözenekliliği, cüruf dahil olmasını ve yerel gerilim yoğunluğunu azaltmak için önemlidir.
• Yüzey işlemi: Sa 2.5 kumlama + bir kat epoksi astar referans olarak; proje gereksinimine göre cilalı paslanmaz çelik, galvanizli veya özelleştirilmiş kaplama mevcuttur.

Ana Teknik Parametre

Seçim ve Sorgulama Rehberi

Adım 1: Gerekli baba kapasitesini, yanaşma yeri tipini, bağlama halatı düzenini, gemi boyut aralığını ve babanın yeni bir rıhtım için mi yoksa mevcut bir babanın değişimi için mi olduğunu onaylayın.

Adım 2: Halat giriş açılarını, temel çizimini, cıvata yerleşimini, montaj alanını ve FEA hesaplamasının mal sahibi, danışman veya liman otoritesi tarafından gerekli olup olmadığını onaylayın.

Adım 3: Malzeme gereksinimini onaylayın: dökme çelik, dökme C-Mn çeliği, dökme paslanmaz çelik, dökme demir veya dökme SG demir. SG demir, aşınma direnci ve proje spesifikasyonunun uygun olduğu durumlarda düşünülebilir.

Adım 4: Cıvata miktarı, sıcak daldırma galvanizleme, karbon çeliği sınıfı, gömme tasarımı, somunlar, rondelalar ve inşaat tasarımına göre şablon gereksinimi dahil olmak üzere ankraj cıvatası gereksinimini onaylayın.

Adım 5: Teklif öncesinde denetim ve sertifika kapsamını onaylayın: malzeme sertifikası, UT, MT, boyut denetimi, üçüncü taraf denetimi veya gerekiyorsa sınıf / otorite incelemesi.

Adım 6: Miktar, teslimat yeri, gerekli teslimat süresi, kaplama gereksinimi, mevcutsa çizim veya fotoğraf ve herhangi bir paketleme veya montaj şablonu gereksinimini sağlayın.

Yapı

T-kafa dökme baba gövdesi | Pürüzsüz bağlama halatı temas yarıçapı | Yuvarlatılmış kafa ve boyun geçişi | Ankraj cıvata delikli dökme taban | Sıcak daldırma galvanizli karbon çeliği ankraj cıvataları | Beton / rıhtım temel arayüzü | Proje kaplaması veya cilalı yüzey

Döküm, Ankraj ve Bağlama Güvenliği Avantajları

• T-kafa geometrisi, proje yükü ve temeli doğrulandığı sürece, tek direkli bir babadan daha geniş giriş açılarına sahip olabilen rıhtım uygulamaları için uygundur.
• Ahşap kalıp dökümü, baba kafa profili, taban ayak izi, cıvata deliği yerleşimi ve genel boyut kontrolü için önemli olan kararlı kalıp geometrisini ve tekrarlanabilir döküm şeklini destekler.
• Döküm kalitesi, rıhtım babaları için kritik bir güvenlik noktasıdır. Üretim kontrolü, bağlama performansını veya denetim kabulünü etkileyebilecek zararlı gözenekliliği, cüruf dahil olmasını, çekilmeyi ve diğer göstergeleri azaltmaya odaklanmalıdır.
• Kafa, boyun ve tabandaki pürüzsüz yarıçap geçişleri, yerel gerilim yoğunluğunu azaltmaya ve bağlama halatındaki keskin temas noktalarını önlemeye yardımcı olur.
• Müşteri gereksinimlerine, denetim planına ve kararlaştırılan kabul kriterlerine göre UT ve MT denetimi ayarlanabilir. Bu denetimler üretimden önce onaylanmalıdır.
• Sıcak daldırma galvanizli karbon çeliği ankraj cıvataları, cıvatalı temel bağlantısı için korozyon koruması sağlar; cıvata sınıfı, gömme, sıkma yöntemi ve inşaat temel tasarımı proje çizimine uygun olmalıdır.
• FEA hesaplaması, onaylanmış kapasite, halat açısı, cıvata düzeni ve temel sınır koşulu altındaki gerilim dağılımını incelemek için proje gereksinimine göre sağlanabilir.

Özel Nitelikler

• Ürün Adı: T-kafa rıhtım babası → iskele, havuz, rıhtım ve tersane bağlama kullanımı için kıyıya monte edilen bağlama babası.
• Kapasite Aralığı: 10 ila 200 ton → yanaşma yeri bağlama yükü, gemi boyut aralığı, halat düzeni ve liman tasarım gereksinimine göre seçilir.
• Malzeme: Dökme çelik / dökme C-Mn çeliği / dökme paslanmaz çelik / dökme demir / dökme SG demir → mukavemet, aşınma, korozyon, maliyet ve spesifikasyon gereksinimine göre seçilir.
• SG Demir Seçeneği: Dökme SG demir → genellikle esneklik, döküm kalitesi ve aşınma performansının proje spesifikasyonu tarafından istendiği durumlarda düşünülür.
• Döküm Yöntemi: Ahşap kalıp dökümü → kalıp doğruluğunu, döküm tekrarlanabilirliğini ve bitmiş baba geometrisini iyileştirmek için kullanılır.
• Ankraj Yöntemi: Ankraj cıvatalı sabit → baba yükünü cıvata grubu ve taban plakası alanı aracılığıyla rıhtım veya havuz temeline aktarır.
• Çapa Cıvatası Kaplaması: Sıcak daldırma galvanizli karbon çeliği → açık deniz terminali montajı için korozyon direncini artırır.
• NDT Gereksinimi: UT / MT talep üzerine mevcuttur → denetim yöntemi, alanı, standardı ve kabul seviyesi üretimden önce onaylanmalıdır.
• FEA İncelemesi: Müşteri gereksinimine göre mevcuttur → kafa, boyun, taban ve ankraj bölgesindeki gerilim yoğunluğunu kontrol etmek için kullanışlıdır.

Nasıl Çalışır

Bağlama halatı T-kafa babasının etrafına sarılır → Pürüzsüz döküm yarıçapı halat teması ve yön değişimini destekler → Bağlama kuvveti baba kafası ve tabanından aktarılır → Ankraj cıvataları yükü rıhtım temeline aktarır → Denetim, sıkma ve kaplama, proje montaj prosedürüne göre tamamlanır

Uygulamalar

Ticari limanlar | Konteyner terminalleri | Dökme yük yanaşma yerleri | Tersaneler | Onarım havuzları | Kuru havuzlar | Feribot terminalleri | Limanlar | Rıhtımlar | Deniz terminalleri | Rıhtım değişimi projeleri

Sertifikalar ve Avantajlar

Proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve üçüncü taraf onay prosedürüne göre denetim ve sertifikalar ayarlanabilir.

Sertifikasyon: Üçüncü taraf denetim sertifikası, Çekme yükü test sertifikası.

Çizim ve Fotoğraflar

SSS

S1: Baba kapasitesi SWL ile aynı mı?

C1: Tedarik edilen verilerde baba kapasitesi ton olarak kullanılmıştır. Nihai tasarım yükü, güvenlik faktörü, halat açısı, çapa cıvatası kuvveti ve temel doğrulaması, yanaşma yeri tasarımı veya proje spesifikasyonu tarafından onaylanmalıdır. SWL ifadesi yalnızca onaylanmış proje belgelerinde açıkça tanımlandığında kullanılmalıdır.

S2: Bir rıhtım babası için döküm kalitesi neden önemlidir?

C2: Bir rıhtım babası, bağlama yüklerini dökme gövde ve ankraj sistemi aracılığıyla taşır. Kafa, boyun, taban veya cıvata alanına yakın zararlı döküm kusurları güvenliği ve denetim kabulünü etkileyebilir. Ahşap kalıp dökümü, pürüzsüz geçiş işleme ve isteğe bağlı UT / MT denetimi bu riskleri kontrol etmeye yardımcı olur.

S3: Teklif için hangi bilgilere ihtiyaç vardır?

C3: Lütfen baba kapasitesini, malzemeyi, yüzey işlemini, halat açısını, çapa cıvatası gereksinimini, miktarı, sertifika / denetim kapsamını, temel veya montaj çizimini, teslimat yerini ve gerekli teslimat süresini onaylayın.
