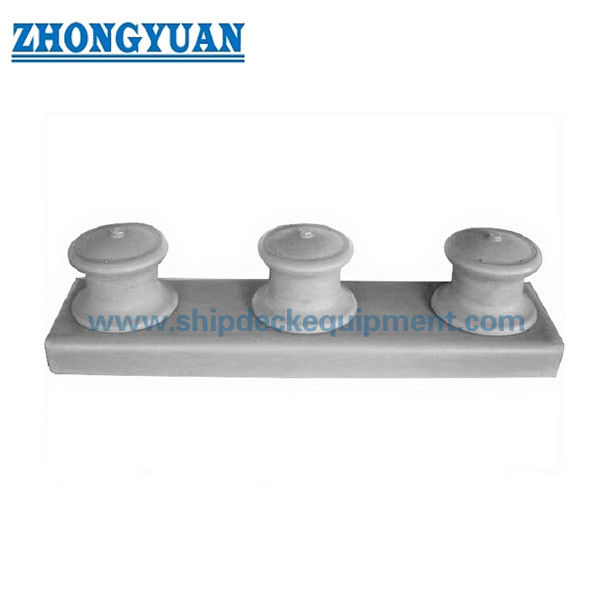

150-450mm Açık Tip 3 Roller Gemi Yanı Fairlead JIS F2014 Gemi demirlemesi için ip rehberi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | JIS F2014-1987 | Tip: | CF&CS AÇIK TİP |
|---|---|---|---|
| Silindir çapları: | 150~450 mm | Silindir No.: | 3 Silindir |
| Silindir ağırlığı: | 43,6~415 kg | Malzemeler: | Yumuşak Çelik, C-Mn Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Dökme Demir |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Vurgulamak: | Açık Tip 3 Roller Gemi Yanı Fairlead |
||
Ürün Açıklaması
150-450mm Açık Tip 3 Roller Gemi Yanı Fairlead JIS F2014 Gemi demirlemesi için ip rehberi
Ürün Genel Görünümü
Açık tip 3 rulo geminin yanındaki fairlead, esnek ipli giriş ve çok yönlü ip kontrolü gerektiren gemi kenarında, kemer veya kıç güvertesinde demir iplerini yönlendirmek için tasarlanmıştır.
Bu sayfa, JIS F 2014'teki açık tip üç silindirli düzenlemeye odaklanmaktadır. Standart açık çift silindirli, açık üç silindirli, kapalı iki silindirli ve kapalı üç silindirli formları içerir.Bu ürün, açık tip üç silindirli versiyondur..
Kapalı tip fairleads ile karşılaştırıldığında, açık yapının üst kapak plakası yoktur ve dış güverteden daha kolay ip içeri girmesine izin verir.İşlev sırasında ip yönünün değişebileceği gemi kenarında demirleme pozisyonları için uygundur..
Roller çelik levha üretimi veya dökme çelik rulo olarak temin edilebilir.tedarik alanımız normalde daha güçlü ve dayanıklı olmak için dökme çelik kullanır..
Yumuşak rulo yüzeyi ve düzgün rulo düzenlemesi sürtünmeyi azaltır, ip yüzeyini korumaya yardımcı olur ve demirleme işlemleri sırasında ip yönlendirmesini iyileştirir.
Hızlı Özellikler
• Rulo çapı: 150-450 mm -> Genel gemi kenarlı demirleme ip rehberi boyutlarını kapsar
• Tip: Açık tip 3 ruloları -> Çok yönlü yönlendirme ile esnek ip giriş
• Standart: JIS F 2014 -> Japon gemideki adil yolcu referans standardı
• Rulo Malzemesi Seçenekleri: Çelik plaka üretilmiş rulo / dökme çelik rulo -> Proje gereksinimlerine göre seçilir
• Mevcut Tedarik Tercihi: dökme çelik silindir -> Eski dökme demir silindir pratiğinden daha güçlü ve daha dayanıklı
• Yapı: Üst kapağı olmayan açık çerçeve -> Daha kolay ip girişi ve incelemesi
• Fonksiyon: İp kılavuzu ve sürtünme azaltma -> İşlem sırasında demir ipini korur
• Yüzey Tedavisi: Sa2.5 patlama + epoksi kaplama / galvanize / cilalanmış / özel -> Deniz korozyon koruması
• Özelleştirme: Rulo malzemesi, kaplama, boyutlar ve sertifikasyon proje çizimi ile onaylanabilir
• Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası
JIS F 2014 Form Açıklaması
• Açık Tip Çift Roller -> İki rol, açık yapı, kolay iple giriş
• Açık Tip Üç Tekerlekli -> Üç tekerlekli, açık yapı, daha iyi ip yön kontrolü
• Kapalı Tip Çift Roller -> Üst kapaklı iki rol, kontrol edilen ip yolu
• Kapalı Tip Üç Roller -> Üst kapağı, kontrol edilen ip yolu ve daha güçlü ip kapama ile üç roller
Bu ürün sayfası, açık tip üç tekerlekli gemi kenarında bulunan fairlead için tasarlanmıştır. Açık tip esneklik için tasarlanmıştır, kapalı tip ise kontrol edilen ip yolu için tasarlanmıştır.
Ana teknik parametreler
| Adı Gündüz. | D (mm) | L (mm) | I (mm) | I1 (mm) | I2 (mm) |
| 150 | 150 | 1160 | 420 | 160 | - |
| 200 | 200 | 1460 | 530 | 200 | - |
| 250 | 250 | 1740 | 640 | 230 | - |
| 300 | 300 | 2020 | 750 | 260 | - |
| 350 | 350 | 2300 | 860 | 290 | - |
| 400 | 400 | 2580 | 970 | 320 | - |
| 450 | 450 | 2880 | 1080 | 360 | - |
Açık Tipi Çelik-Plat Fabrikasyonlu Roller Fairlead
| Adı Dayı. mm |
Rol D mm |
Dış Güneş. mm |
Rol Ref. D2 mm |
Çekirdek Ref. D3 mm |
Ana yüksekliği H mm |
Temel Ref. b x h mm |
Oturma yeri. mm |
Yaklaşık olarak. |
| 150 | 150 | 240 | 220 | 140 | 150 | 190 x 75 | 80 | 21.2 kg |
| 200 | 200 | 310 | 280 | 190 | 185 | 230 x 85 | 95 | 37.8 kg |
| 250 | 250 | 380 | 340 | 250 | 220 | 265 x 100 | 110 | 57.9 kg |
| 300 | 300 | 440 | 400 | 300 | 240 | 320 x 100 | 120 | 88.5 kg |
| 350 | 350 | 500 | 455 | 350 | 260 | 350 x 100 | 135 | 131 kg |
| 400 | 400 | 560 | 520 | 410 | 280 | 380 x 100 | 150 | 178 kg |
| 450 | 450 | 620 | 580 | 450 | 292 | 410 x 100 | 185 | 230 kg |
Açık Tipi dökme demir rulolar
| Adı Dayı. mm |
Rol D mm |
Dış Güneş. mm |
Rol Ref. D2 mm |
D5 mm |
Ana yüksekliği H mm |
Temel Ref. b x h mm |
Oturma yeri. mm |
Yaklaşık olarak. |
| 150 | 150 | 240 | 220 | 90 | 150 | 190 x 75 | 80 | 32.1 kg |
| 200 | 200 | 310 | 280 | 130 | 185 | 230 x 85 | 95 | 64.6 kg |
| 250 | 250 | 380 | 340 | 170 | 220 | 265 x 100 | 110 | 108 kg |
| 300 | 300 | 440 | 400 | 210 | 240 | 320 x 100 | 120 | 159 kg |
| 350 | 350 | 500 | 455 | 250 | 260 | 350 x 100 | 135 | 235 kg |
| 400 | 400 | 560 | 520 | 290 | 280 | 380 x 100 | 150 | 336 kg |
Not: Yukarıdaki tablo, açık tip üç silindirli geminin yanındaki sağaçlama için sağlanan ana boyutları izler. "-" sağlanan verilerde gösterilen bir değeri göstermez.
Seçim Rehberi
Adım 1 - Fairlead formunu onayla -> Esnek iple giriş ve çok yönlü rehberlik gerektiğinde açık tip üç silindirli form seçin
Adım 2 - nominal çapı seçin -> Halat boyutuna ve güverte düzenine göre 150-450 mm seçin
Adım 3 - Rulo malzemesini onaylayın -> Proje özelliklerine göre çelik levha yapımı rulo veya dökme çelik rulo seçin
Adım 4 - Açık veya kapalı tip gerekliliğini doğrula -> Esneklik için açık tip; kontrol edilen ip yolu için kapalı tip
Adım 5 - Kurulum konumunu doğrula -> Gemi kenarı, kemer güvertesinde, kemer güvertesinde veya diğer demir ipi ön bölgesi
Adım 6 - Kaplama ve sertifikasyonu doğrula -> Proje gereksinimlerine göre deniz kaplama, galvanize veya sınıf sertifikası seçin
Yapı
Açık Çerçeve. Üç Rol. Yan Destek Yapısı. Rol Çubuğu. Temel Yapı.
Tasarım ve Kalite Avantajları
• Açık tip yapısı -> Daha kolay iple giriş ve görsel inceleme
• Üç silindirli düzen -> Çift silindirli düzenden daha iyi ip yönünü kontrol etmek
• Altın dökme silindir seçeneği -> Eski dökme demir pratiğine kıyasla daha yüksek dayanıklılık ve daha iyi dayanıklılık
• Çelik levha yapımı rulo seçeneği -> Özel proje gereksinimleri için esnek üretim seçeneği
• Yumuşak rulo yüzeyi -> Sürtünmeyi azaltır ve demir ipi korur
• Geniş boyut aralığı -> 150-450 mm nominal rulo çaplarını kapsar
• Özel kaplama -> Deniz korozyon ortamı için uygundur
Özel Özellikler
- Ürün Türü: Açık tip üç silindirli geminin kenarında demirlenme için kullanılır -> Geminin kenarında veya güverte kenarında ip kılavuzluğu için kullanılır
- Standart: JIS F 2014 -> Japon gemideki fairlead referans standardı
- Adı çapı: 150-450 mm -> Genel gemi demirleme ip rehberi boyutlarını kapsar
- Rol düzenlemesi: Üç rulo -> İp yönünü kontrol etmeyi ve yük dağılımını iyileştirir
- Yapı Tipi: Açık tip -> Daha kolay ip girişi ve denetimi
- Rulo Malzemesi: Çelik plaka üretilmiş / dökme çelik -> Proje gereksinimlerine göre seçilmiştir
- Tedarik Tercihi: dökme çelik -> Deniz demirleme uygulamaları için daha güçlü ve daha dayanıklı
- Yüzey Tedavisi: Sa2.5 patlama + epoksi / galvanize / cilalı / özelleştirilmiş -> Deniz korozyon koruması
- Uygulama: Gemi yanlı demirleme halat kılavuzu -> Kemer, kemer ve yan güverte pozisyonları için uygundur
- Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcılar Deneme Sertifikası -> Proje belgeleri ve denetim gereksinimlerini destekler
Soruşturma Rehberi
• Gerekli fairlead formu: açık tip üç silindirli
• nominal rulo çapı: 150, 200, 250, 300, 350, 400 veya 450 mm
• Rulo malzemesi tercihi: çelik levha yapımı rulo veya dökme çelik rulo
• İp tipi ve ip çapı
• Kurulum pozisyonu ve güverte düzenlemesi
• Yüzey işleme gereksinimleri
• Sertifikasyon ve denetim talebi
• Tam bir rulo yapısı boyutu gerekirse çizim veya GA gereksinimi
Nasıl Çalışır?
Rope enters the open fairlead structure -> rope contacts the rollers -> rollers guide the rope direction and reduce friction -> open frame allows flexible rope lead-in and inspection -> mooring rope is guided safely along the ship side or deck edge.
Başvurular
Gemi kenarlı demirleme. Kürek güverte ip kılavuzu. Kıç güverte ip kılavuzu. Kargo gemileri.
Sertifikalar ve Avantajlar
Sertifika: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üreticiler Test Sertifikası.Yumuşak ip temas yüzeyi ve özelleştirilebilir kaplama/malzemeler.
Çizim ve Fotoğraflar

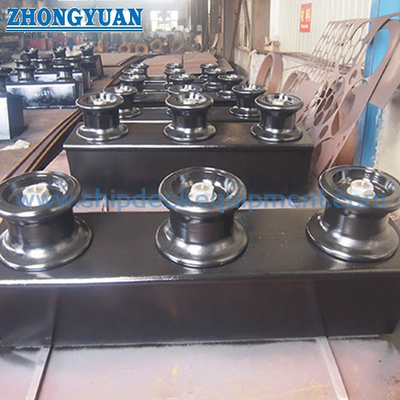

Genel düzenleme çizimi ve ürün fotoğrafları
Sipariş vermek
• Açık tip 3 silindirli fairlead belirtin
• Adı çapı ve rulo malzemesini doğrulayın
• Yüzey tedavisi ve kaplama sistemini doğrulayın
• Sertifikasyon kapsamını onaylayın
• Temel veya ayrıntılı rulo yapısı özelleştirilmesi gerekiyorsa kurulum çizimi sağlayın
Sık Sorulan Sorular
S1: Neden buna açık tipli fairlead deniyor?
A: Rollerin üzerinde üst kapak plakası yoktur, bu da dış güverteden daha kolay iple girmeyi ve daha iyi görsel incelemeyi sağlar.
S2: Açık tip ve kapalı tip arasındaki fark nedir?
A: Açık tip esnek ip girişi için tasarlanmıştır, kapalı tip ise üst kapak yapısı ile daha kontrollü bir ip yolu sağlar.
S3: Neden iki rulo yerine üç rulo kullanıyorsunuz?
A: Üç rulo, ip yönünü daha iyi kontrol etmeyi ve ipliğin yol açıları değişirken daha istikrarlı bir yönlendirme sağlar.
S4: Çelik levha üretimi ve döküm çelik ruloları arasındaki fark nedir?
A: Çelik plaka üretilmiş rulo bir üretim seçeneğidir; dökme çelik rulo daha yüksek entegral dayanıklılık sağlar ve genellikle akım kaynağı için tercih edilir.
S5: Ürün özelleştirilebilir mi?
A:Evet. Rulo malzemesi, kaplama, boyutlar, sertifikasyon ve kurulum ayrıntıları proje gereksinimlerine göre özelleştirilebilir.
