Gemi Bağlama için Açık Tip 2 Makaralı Gemi Kenarı Köşkü | JIS F 2014-1987 Tip AF
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | JIS F2014-1987 | Tip: | AF & AS AÇIK TİP |
|---|---|---|---|
| Silindir çapları: | 150~400 mm | Silindir No.: | 2 silindir |
| Makara Ağırlığı: | 32,1~336 kg | Malzemeler: | Yumuşak Çelik, C-Mn Çelik, Paslanmaz Çelik, Döküm Çelik, Sfero Dökme Demir |
| Yüzey İşlem: | S2.5 + 3 kat epoksi boyaya kadar kumlama | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| Vurgulamak: | JIS F 2014-1987 Fairlead Silindirleri,400mm Fairlead Silindirleri,JIS F 2014 Gemi Demirleme Ekipmanı |
||
Ürün Açıklaması

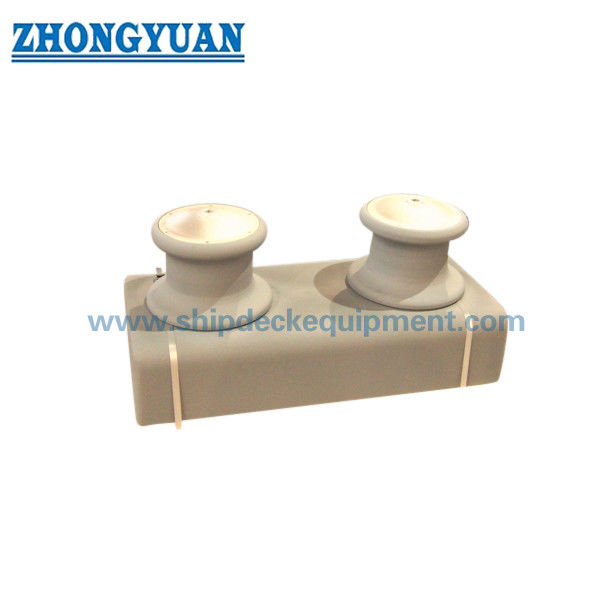

Gemi Yanı Bağlantı Kılavuzu (Açık Tip 2 Makaralı) | JIS F 2014-1987 AF Tipi
Ürün Genel Bakışı
JIS F 2014 AF açık tip iki makaralı gemi yanı bağlantı kılavuzu, gemi bordası, parapet veya güverte kenarı bağlantı alanında kullanılan bir gemi bağlama halatı kılavuzudur. Açık düzeni, bağlama halatının kılavuzun üst tarafından girmesini ve iki döner makara üzerinden geçmesini sağlayarak halat yolunu yönlendirmeye ve gemi yapısına doğrudan sürtünmeyi azaltmaya yardımcı olur.
Bu sayfa, açık tip iki makaralı bağlantı kılavuzunun döküm makara versiyonu için yazılmıştır. JIS F 2014'te AF, iki döküm makaralı açık tip bağlantı kılavuzunu ifade ederken, AS iki çelik levha imalatı makaralı açık tip bağlantı kılavuzunu ifade eder. Fiyat teklifi ve üretim için, nihai makara malzemesi, şaft malzemesi, yüzey işlemi, montaj çizimi ve sertifika kapsamı gemi spesifikasyonuna göre teyit edilmelidir.
Hızlı Özellikler
• Ürün tipi: Açık tip iki makaralı gemi yanı bağlantı kılavuzu → açık halat giriş düzeni gerektiren gemi yanı bağlama halatı kılavuzluğu için uygundur.
• Standart ve tip: JIS F 2014-1987 AF → standart tip sınıflandırmasına göre iki döküm makaralı açık tip bağlantı kılavuzu.
• Nominal boyut aralığı: AF tipi için 150 ila 400 → gemi çizimi, halat düzeni ve montaj alanına göre seçilir.
• Makaralı düzen: 2 makara → standart gemi yanı bağlama istasyonları için basit bir halat yönlendirme yolu sağlar.
• Ana boyutlar: D, L, l ve l1 → web sayfası çizimi, tersane yerleşim kontrolü ve sorgu teyidi için anahtar değerler.
• Referans halat verileri: çelik halat ve sentetik halat değerleri standart tablodan sağlanır → bu referanslar ürünün SWL'si veya kopma yükü olarak yazılmamalıdır.
• Montaj konumu: gemi yanı / parapet / güverte kenarı bağlantı alanı → çevreleyen gemi yapısı ve takviyesi tersane veya tasarım ofisi tarafından kontrol edilmelidir.
• Üretim odak noktası: döküm makara yüzeyi, pürüzsüz halat temas yarıçapı, serbest makara dönüşü, şaft / burç uyumu, korozyon koruması ve bakımı yapılabilir montaj.
Ana Teknik Parametreler
JIS F 2014 AF açık tip iki makaralı gemi yanı bağlantı kılavuzu için ana web sayfası boyutları. Boyutlar aksi belirtilmedikçe mm cinsindendir. Referans halat verileri yalnızca ilk seçim içindir ve gemi bağlama düzenine göre kontrol edilmelidir.
| Tip | Nominal Boyut | D | L | l | l1 | Referans Çelik Halat Çapı (mm) | Referans Sentetik Halat Çapı (mm) | Yaklaşık Ağırlık (kg) |
| AF | 150 | 150 | 740 | 420 | 160 | 16 / 20 / 16 | 45 | 32 |
| AF | 200 | 200 | 930 | 530 | 200 | 20 / 22.4 / 20 | 55 | 39 |
| AF | 250 | 250 | 1100 | 640 | 230 | 24 / 25 / 22.4 | 65 | 45 |
| AF | 300 | 300 | 1270 | 750 | 260 | 30 / 31.5 / 28 | 70 | 49 |
| AF | 350 | 350 | 1440 | 860 | 290 | 35.5 / 37.5 / 33.5 | 75 | 53 |
| AF | 400 | 400 | 1610 | 970 | 320 | 37.5 / 40 / 37.5 | 85 | 60 |
Ana tablodaki referans çelik halat değerleri, standart çelik halat sütunlarına göre düzenlenmiştir. Kesin halat yapısı ve halat çapı, gemi bağlama tasarımı veya proje spesifikasyonu tarafından teyit edilmelidir.
Seçim ve Sorgu Rehberi
• Adım 1: Gemi çizimine göre JIS F 2014 AF açık tip iki makaralı gemi yanı bağlantı kılavuzunu ve nominal boyutu 150 / 200 / 250 / 300 / 350 / 400'ü teyit edin.
• Adım 2: Projenin AS çelik levha imalatı makara tipi yerine AF döküm makara tipini gerektirip gerektirmediğini teyit edin.
• Adım 3: Halat tipi, halat çapı, bağlama hattı yönü, gemi yanı montaj konumu ve mevcut montaj alanını teyit edin.
• Adım 4: Üretimden önce makara, çerçeve, şaft, burç, bağlantı elemanları ve durdurucu parçalar için malzeme gereksinimini teyit edin.
• Adım 5: Yüzey işlemini teyit edin: kumlama ve fabrika astarı, son kaplama, galvanizli yüzey, cilalı paslanmaz çelik yüzey veya belirtilen diğer işlem.
• Adım 6: Fiyat teklifinden önce sertifika kapsamını teyit edin: üretici sertifikası, malzeme sertifikası, sınıf sertifikası, tanık denetimi veya projeye özel onay.
• Adım 7: Miktar, teslimat yeri, gerekli teslimat süresi, montaj çizimi ve varsa referans fotoğrafları sağlayın.
Yapı
Açık bağlantı kılavuzu çerçevesi | İki döküm makara | Makaralı şaft / pim | Burç veya yatak temas alanı | Durdurucu ve somun düzeni | Gemi yanı montaj arayüzü | Pürüzsüz halat temas yüzeyi | Boyalı veya belirtilen yüzey işlemi
Döküm, Dönüş ve Mühendislik Avantajları
• Açık tip düzen, üst taraftan doğrudan halat girişine izin verir, bu da bağlama hattı yön açısının yanaşma veya manevra sırasında değiştiği gemi yanı bağlama istasyonlarında kullanışlıdır.
• İki makara bağlama halatını yönlendirir ve parapet, borda kenarı veya güverte yapısına doğrudan halat temasını azaltmaya yardımcı olur.
• Döküm makaralar, keskin yerel teması azaltmak ve halat korumasını desteklemek için halat temas yüzeyinde düzeltilmeli ve pürüzsüzleştirilmelidir.
• Makaraların dönüşü, bağlama işlemi sırasında halatın daha az sürtünmeyle geçebilmesi için montajdan sonra kontrol edilmelidir.
• Şaft, burç, durdurucu, somun ve gresle ilgili parçalar, sağlanan çizime ve proje gereksinimine göre inceleme ve bakım için düzenlenmelidir.
• Gemi yanı montaj yapısı, yerel takviye, halat yön açısı ve tersane montaj detayları ile birlikte kontrol edilmelidir.
• Sayfa, referans halat verilerini SWL, MBL, kopma yükü veya test yükü olarak değil, bir seçim referansı olarak ele alır.
Özel Nitelikler
• Standart: JIS F 2014-1987 → tersane veya mal sahibi spesifikasyonu JIS gemi yanı bağlantı kılavuzu boyutları gerektirdiğinde kullanılır.
• Tip: AF açık tip iki makaralı bağlantı kılavuzu → açık gemi yanı bağlama halatı kılavuzluğu için döküm makara versiyonu.
• Nominal Boyut: 150 / 200 / 250 / 300 / 350 / 400 → gemi çizimi, halat yolu ve montaj alanına göre seçilir.
• Makaralı Düzen: İki makara → kapalı üst çerçeve olmadan standart gemi yanı halat yönü kontrolü için uygundur.
• Malzeme: Döküm makara malzemesi ve çelik yapı malzemesi teyit edilecek → nihai malzeme sipariş spesifikasyonuna ve geçerli standart gereksinimine uyar.
• Montaj: Gemi yanı / parapet / güverte kenarı konumu → yerel gövde takviyesi ve montaj detayları çizimle teyit edilmelidir.
• Yüzey İşlemi: Yaygın denizcilik uygulaması olarak kumlama ve fabrika astarı → son kaplama, galvanizleme veya parlatma müşteri gereksinimine göre yapılır.
• Sertifika Gereksinimi: Sipariş kapsamına göre ayarlanabilir → sınıf denetimi ve sertifika seviyesi fiyat teklifinden önce teyit edilmelidir.
Nasıl Çalışır
Bağlama halatı gemi yanına yaklaşır → Halat açık iki makaralı düzeneğe girer → Dönen döküm makaralar halat yolunu yönlendirir → Gemi yapısına temas sürtünmesi azalır → Yerel kuvvet, bağlantı kılavuzu montaj yapısı aracılığıyla gemi gövde yapısına aktarılır
Uygulamalar
Yük gemileri | Dökme yük gemileri | Tankerler | Konteyner gemileri | Römorkörler | İş tekneleri | Mavnalar | Gemi yanı bağlama istasyonları | Parapet halat kılavuzluğu | Yeni inşa ve değişim projeleri
Sertifikalar ve Avantajlar
Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıflandırma kuruluşu onay prosedürüne göre ayarlanabilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

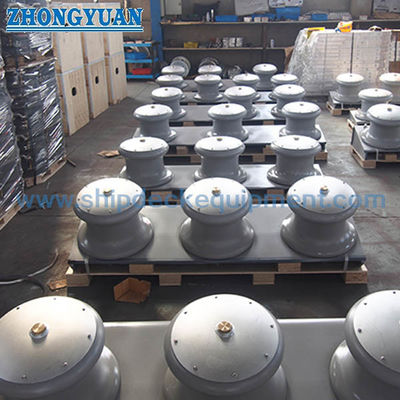

Çizim ve Fotoğraflar
SSS
S1: JIS F 2014 açık tip iki makaralı bağlantı kılavuzlarında AF ve AS arasındaki fark nedir?
C1: AF, döküm makaralı açık tip iki makaralı bağlantı kılavuzudur, AS ise çelik levha imalatı makaralı açık tip iki makaralı bağlantı kılavuzudur. Doğru tip, gemi çizimine ve proje spesifikasyonuna uymalıdır.
S2: Tablodaki referans halat çapı SWL veya MBL olarak kullanılabilir mi?
C2: Hayır. Halat çapı değerleri standart tablodan alınan seçim referanslarıdır. Ürün SWL, MBL, kopma yükü veya test yükü olarak yazılmamalıdır. Yük onayı, gemi bağlama tasarımı ve proje gereksinimine göre kontrol edilmelidir.
S3: Fiyat teklifinden önce hangi bilgilere ihtiyaç vardır?
C3: JIS F 2014 AF tipi, nominal boyut, halat çapı, malzeme, yüzey işlemi, miktar, montaj çizimi, sertifika gereksinimi, teslimat yeri ve gerekli teslimat süresini teyit edin.
