Ürün Genel Görünümü

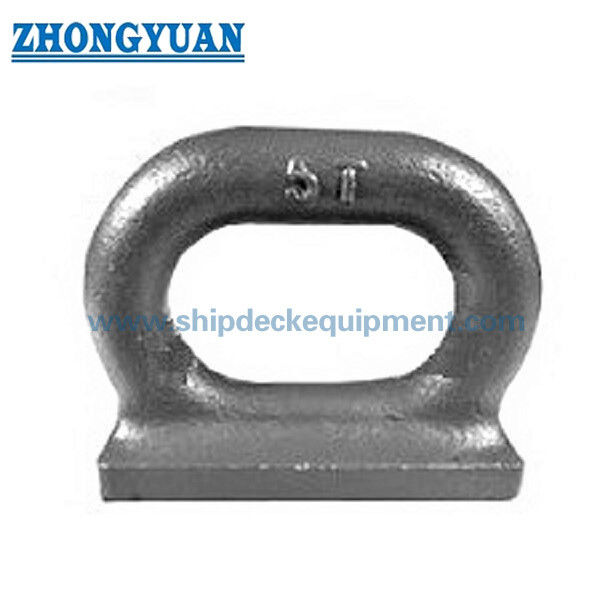

Denizcilik için dövme oval göz plakaları, ip terminallerini, kelepçeleri, katmanları ve diğer deniz bağlantı bileşenlerini sabitlemek için kullanılan kaydırılmış gemi güvertesinde bir montaj cihazıdır.JIS F3410-1999 Tipi F'ye göre tasarlanmıştır ve kompakt kaynaklı bir bağlantı noktası gerektirdiğinde takviye edilmiş gemi yapılarına monte edilmek üzere tasarlanmıştır..

Tip F tasarımı, uzun bir açılışı ve kaynaklı bir taban düzenlemesi olan bir sahte oval göz vücudu kullanır.pürüzsüz yarıçap geçişi ve oval açılış, göz bölgesinin etrafında istikrarlı yük aktarımını desteklerken, kelepçeler ve ip uçları için pratik bir boşluk sağlamaya yardımcı olur.

Bu ürün, güverte bağlantısı için standart temelli kaynaklı bir göz plakalarına ihtiyaç duyan gemi istasyonları, gemi sahipleri, deniz ekipmanları distribütörleri ve mühendislik alıcıları için uygundur.demirleme takımı ve deniz takımı uygulamalarıSon malzeme sınıfı, kaynak kapsamı, denetim kapsamı ve sertifika gereksinimleri proje özelliklerine göre onaylanmalıdır.

Hızlı Özellikler

• Ürün Standartı: JIS F3410-1999 → Deniz güvertesindeki bağlantı ekipmanları için gemi oval göz plakaları standardı.

• Ürün Tipi: F Tipi dövme kaynaklı oval göz plaka → Gemideki montaj uygulamaları için kaynaklı tabanlı oval göz yapısı.

• İsimsel Boyut Aralığı: 3-15 → Sağlanan tablodaki Standart Tip F boyut aralığı.

• İzin verilen yük: 29.4-147 kN → Doğru göz plaka boyutunu seçmek için kullanılır; ip MBL, test yükü veya kaldırma SWL ile karıştırılmamalıdır.

• Ana Kullanım: İp terminalleri, kelepçeler ve katranlar → Gemi yapılarında sabit kaynaklı bir bağlantı noktası olarak kullanılır.

• Malzeme Seçenekleri: Hafif çelik / paslanmaz çelik / C-Mn çelik dövme → Son malzeme sınıfı proje özelliklerine ve korozyon ortamına göre onaylanmalıdır.

• Yüzey durumu: Görünür çatlak ve pulsuz → Sahte parça denetimi ve güvertede güvenilir hizmet için önemlidir.

• Yüzey Tedavisi: Sa2.5'e kadar kum püskürtme + bir katmanlı epoksit dükkan başlangıcı → Deniz kaplama sistemleri için son gemi istasyonu boyamadan önce hazırlanır.

• Kurulum yöntemi: Kaynaklı kurulum → Uygun bir güverte veya destek çelik takviye ve nitelikli kaynak prosedürü gerektirir.

• Sertifika Seçenekleri: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üreticiler Sınav Sertifikası → Proje ve sınıf gereksinimlerine göre sağlanır.

Ana teknik parametreler

Not: Boyutlar sağlanan JIS F3410 Tip F tablosuna dayanmaktadır.Malzeme sınıfı ve denetim kapsamı onaylanmış çizim ve satın alma siparişine göre onaylanmalıdır..

Seçim Rehberi

Adım 1: Bağlantı amacını doğrulayın = ip terminal / kelepçe / katran sabitleme → Bu, Tip F oval göz plakanın uygulama için doğru montaj montajı olup olmadığını doğruluyor.

Adım 2: Kabul edilebilir yükü doğrula = 29.4-147 kN → Gerekli bağlantı yükü ve proje güvenliği gereksinimlerine göre nominal boyutu seçin.

Adım 3: nominal boyutu doğrulayın = 3 / 5 / 7.5 / 10 / 15 → Seçilen boyutu standart boyutlarla, göz açma açıklığı ve bağlantı donanımıyla eşleştirin.

Adım 4: Yük yönünü doğrulayın = dikey / eğimli / yan yönü → Kaynaklı yapı ve güverte takviyesi gerçek kuvvet yönü için kontrol edilmelidir.

Adım 5: Kurulum yapısını doğrulayın = kaynaklı güverte veya takviye edilmiş çelik temel → Destek plakanın kalınlığı ve takviye düzenlemesi nihai yük aktarımını etkiler.

Adım 6: Malzemeyi doğrulayın = yumuşak çelik / paslanmaz çelik / C-Mn çelik dövme → Korozyon ortamına, sahibinin özelliklerine ve sınıf gereksinimlerine göre malzeme seçin.

Adım 7: Kaplama = Sa2.5 + epoksi dükkanı başlangıç veya proje kaplama sistemi → Son üst kaplamanın gemi anbarı veya tedarikçi tarafından uygulanacağı doğrulanır.

Adım 8: Sertifikayı onayla = Yaratıcı Test Sertifikası veya Sınıf Sertifikası → Teklifden önce gerekli topluluğu ve denetim kapsamını onayla.

Yapı

Kalıplaşmış Oval Göz Vücudu Uzatılmış Oval Açıklık Yumuşak Yarıçap Geçiş Saldırma Alt Alanı Fillet Saldırma Bacak Gereksinimleri Deniz Güverte Bağlama Noktası Epoxy Primer Yüzey Koruması

Kalıplı Yapı ve Mühendislik Avantajları

• Kalıplaşmış oval vücut → Göz açıklığı etrafında basit bir alev kesilmiş plaka şekline göre daha iyi yapısal bir devamlılık sağlar.

• Yumuşak yarıçap geçişi → Bağlantı alanı çevresindeki yerel stres konsantrasyonunu azaltmaya yardımcı olur.

• Oval açılış tasarımı → Zincirler, ip uçları ve katran sabitleme düzenleri için pratik bir boşluk sağlar.

• Kaynatılmış taban düzenlemesi → Güçlendirilmiş güverte veya gemi çelik yapılarıyla doğrudan entegrasyon sağlar.

• Standart boyut aralığı → 3-15 nominal boyutlar, 29.4 kN'den 147 kN'ye kadar birçok izin verilen yük seviyesini kapsar.

• Deniz kaplama hazırlığı → Sa2.5 patlama ve epoksi dükkanı primerleri daha fazla tersanede kaplama sistemlerini destekler.

• Denetim dostu yüzey gereksinimi → Bitmiş göz plaka yüzeyi görünür çatlak ve döküntüden arındırılmalıdır.

Özel Özellikler

• Standart: JIS F3410-1999 → Gemilerin oval göz plakaları için standart temel.

• Tipi: Tipi F → Kalıplı kaynak oval göz plaka konfigürasyonu.

• İsimsel Boyut: 3-15 → Standart boyut aralığını ve ilgili boyut tablosunu tanımlar.

• İzin verilen yük: 29.4-147 kN → Model seçimi ve mühendislik onayı için kullanılır.

• Malzeme: Hafif çelik / paslanmaz çelik / C-Mn çelik dövme → Malzeme proje özelliklerine göre seçilebilir.

• Yüzey durumu: Görünür çatlak ve döküntüsüz → Sahte deniz ekipmanları için önemli bir denetim noktası.

• Yüzey Tedavisi: Sa2.5 patlama + epoksi dükkanı primer → Son boyamadan önce standart korozyona karşı hazırlık.

• Kurulum: Kaynatılmış → Tekne üzerinde kalifiye kaynak ve uygun çelik temel gerektirir.

• Ana Bağlantı Parçaları: İp terminalleri / kelepçeler / katranlar → Genel güverte bağlantı uygulamaları.

• Sertifika: Üretici Test Sertifikası / Sınıf Sertifikası → Sipariş ve gemi gereksinimine göre onaylanacak.

Soruşturma Rehberi

• Gerekli nominal boyut veya gerekli izin verilen yük.

• Uygulama: ip terminal, kelepçe, katran sabitleme veya diğer deniz güvertesine bağlantı.

• Kurulum konumu: güverte, duvar, temel levha veya diğer takviye çelik yapı.

• Yük yönü ve beklenen çalışma durumu, mevcutsa.

• Malzeme gereksinimleri: yumuşak çelik, paslanmaz çelik veya C-Mn çelik dövme.

• Yüzey işleme gereksinimleri ve nihai kaplama özellikleri.

Gerekli sertifika: Yaratıcı Test Sertifikası veya özel sınıf sertifikası.

• miktar ve teslimat programı.

• Varış limanı veya nakliye yöntemi.

• Eğer mevcutsa çizim, eskiz veya referans fotoğraf.

Nasıl Çalışır?

Reinforced Ship Structure Prepared → Eye Plate Welded to Deck or Foundation → Shackle / Rope Terminal / Pulley Connected → Load Transferred Through Forged Eye Body → Welded Base Transfers Load Into Ship Structure

Başvurular

Gemi Güvertesinin Bağlantı Noktası. Bağlantı Noktası. Halat Terminalinin Bağlantısı. Bağlantının Bağlantısı. Çekmecesinin Bağlantısı. Çekicinin Güvertesinin Yapısı.

Sertifikalar ve Avantajlar

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.sipariş gereksinimlerine göre malzeme kayıtları ve sınıfla ilgili belgeler.

Çizim ve Fotoğraflar

Genel düzenleme çizimi ve ürün fotoğrafları teknik referans için buraya yerleştirilebilir.

Sipariş vermek

• Standart ve türü onaylayın: JIS F3410-1999 Tip F.

Adı büyüklüğünü onaylayın: 3, 5, 7.510 ya da 15.

• Kabul edilebilir yük gereksinimini onaylayın: Seçilen boyutlara göre 29.4-147 kN.

• Malzeme gereksinimini ve paslanmaz çelik gerekip gerekmediğini doğrulayın.

• Yüzey tedavisini ve son kaplama kapsamını doğrulayın.

• Üretimden önce sertifika gerekliliğini onaylayın.

• miktarı, ambalajlama yöntemini ve teslimat yerini onaylayın.

• Sınıf onayı veya kaynak doğrulama gerekirse kurulum çizimi veya güverte yapısı çizimi sağlayın.

İsteğe bağlı Destek Belgeleri

Proje gereksinimlerine göre aşağıdaki destek belgeleri sağlanabilir.Sıcaklık numarası kayıtları ve kaynak belgeleri normalde soruşturma veya sipariş onayından sonra sağlanır..

• Ürün veri sayfası ve basitleştirilmiş GA çizimi → Müşteri indirme veya soru takip için uygundur.

• Malzeme sertifikası örneği ve ısı numarası izlenebilirlik kaydı → Soruşturma veya proje onayından sonra önerilmektedir.

• Sınıflandırma sertifikası örneği veya önceki proje referansı → Uygun olduğunda maskeli bir örnek olarak sağlanabilir.

• Kurulum çizimi veya takviye önerisi → Teknik onay sırasında ayrıntılı bir sürüm verilmelidir.

• Kaplama ve yüzey işleme özellikleri → Kap kaplama sistemine göre sağlanabilir.

• Kaynak prosedürü / WPS bilgileri → Yalnızca proje kapsamına dahil edildiğinde veya sınıf / tersanenin gerektirdiğinde sağlanır.

Sık Sorulan Sorular

S1: Bu ürün kaldırma bantı gözü ile aynı mı?

Hayır. Bu F Tipi ürünü esas olarak, halat terminalleri, kelepçeler ve katmanlar gibi deniz bağlama ve bağlantı uygulamaları için bir gemi oval göz plağı olarak tanımlanır.yük yönü, güvenlik faktörü, kaynak tasarımı ve sınıf onayı ayrı ayrı doğrulanmalıdır.

S2: Doğru nominal boyutu nasıl seçebilirim?

Seçim, gerekli izin verilen yük ve bağlantı donanım boyutundan başlamalıdır.5, 10 ve 15, izin verilen yükler 29.4 kN ile 147 kN arasında. Kurulum yapısı ve yük yönü de kontrol edilmelidir.

S3: Kalıp yapısı neden önemlidir?

Bir sahte göz gövdesi, basit bir düz levha şekline kıyasla oval göz açısı etrafında daha iyi yapısal bir süreklilik sağlar.Bu, bileşenin zincirler veya ip terminalleri aracılığıyla yoğun bir yük aktarımı yaşayabileceği deniz bağlantı noktaları için yararlıdır..

S4: Paslanmaz çelik malzeme tedarik edilebilir mi?

Evet, daha yüksek korozyon direnci gerektiğinde paslanmaz çelik malzemesi dikkate alınabilir.

S5: Hızlı bir teklif için hangi bilgilere ihtiyaç vardır?

Lütfen nominal boyut veya izin verilen yük, miktar, malzeme, kaplama gereksinimleri, sertifika gereksinimleri, kurulum yeri ve varış limanı belirtin.Bir çizim veya uygulama fotoğrafı doğru yapılandırmayı onaylamaya yardımcı olacaktır.

S6: Hangi belgeler normalde kamuya açık ve hangileri sorguya dayalıdır?

Veri sayfası ve basitleştirilmiş GA çizimi genellikle web sitesinden indirilmek üzere hazırlanabilir.WPS bilgileri ve sınıf sertifikası örnekleri genellikle soruşturma veya proje onayından sonra verilir, çünkü proje özel veya fabrika hassas bilgileri içerebilir..

Önemli Mühendislik Notları

• Bu ürün kaydırılmış bir deniz sabitleme cihazıdır. Destek güvertesinin veya çelik yapının uygulanan yükü aktarmak için yeterince sağlam olması gerekir.

• Mühendislik hesaplaması ve sınıf onayıyla ayrı olarak doğrulanmadığı sürece izin verilen yük, ip MBL, test yükü veya kaldırma SWL olarak değerlendirilmemelidir.

• Yük yönü önemlidir. Yan yükleme, eğimli yükleme ve tekrarlanan dinamik yükleme, gerçek kurulum düzenine göre kontrol edilmelidir.

• Kaynak bacak boyutu, boyut toleransı ve denetim gereksinimleri JIS F3410, onaylanmış çizimler, tersanenin kaynak prosedürü ve sınıf gereksinimlerine uymalıdır.

• Kurulum konumuna, plaka kalınlığına ve yük yoluna bağlı olarak güverte takviye edilmesi gerekebilir.

• Sa2.5 patlama ve epoksi dükkan başlangıcı hazırlama işlemleridir.
