Gemi Güvertesi Bağlama ve Rigging Bağlantıları İçin Deniz Dövme Kaynaklı Oval Göz Plakası

Ürün Genel Bakışı

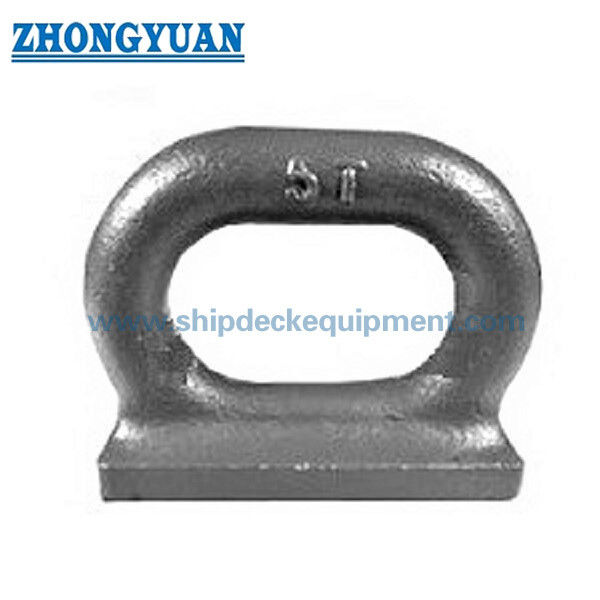

Deniz Dövme Kaynaklı Oval Göz Plakası, halat terminalleri, kancalar, makaralar ve diğer deniz bağlantı bileşenlerini sabitlemek için kullanılan kaynaklı bir gemi güvertesi bağlantı armatürüdür. JIS F3410-1999 Tip F'ye göre tasarlanmıştır ve kompakt bir kaynaklı bağlantı noktasına ihtiyaç duyulan güçlendirilmiş gemi yapılarında kurulum için tasarlanmıştır.

Tip F tasarımı, uzatılmış bir açıklığa sahip dövme oval göz gövdesi ve kaynaklı bir taban düzenlemesi kullanır. Bu yapı, basit bir plaka kesim ped gözünden farklıdır. Dövme şekil, pürüzsüz radüs geçişi ve oval açıklık, göz alanı etrafında kararlı yük transferini desteklerken kancalar ve halat terminalleri için pratik boşluk sağlamaya yardımcı olur.

Bu ürün, güverte bağlantısı, bağlama bağlantısı ve deniz riging uygulamaları için standart tabanlı kaynaklı bir göz plakasına ihtiyaç duyan tersaneler, gemi sahipleri, deniz ekipmanları distribütörleri ve mühendislik alıcıları için uygundur. Nihai malzeme sınıfı, kaynak kapsamı, muayene kapsamı ve sertifika gereksinimleri proje spesifikasyonuna göre teyit edilmelidir.

Hızlı Özellikler

• Ürün Standardı: JIS F3410-1999 → Deniz güvertesi bağlantı armatürleri için gemi oval göz plakası standardı.

• Ürün Tipi: Tip F dövme kaynaklı oval göz plakası → Gemi güvertesi bağlantı uygulamaları için kaynaklı tabanlı oval göz yapısı.

• Nominal Boyut Aralığı: 3-15 → Sağlanan tabloda standart Tip F boyut aralığı.

• İzin Verilen Yük: 29.4-147 kN → Doğru göz plakası boyutunu seçmek için kullanılır; halat MBL, test yükü veya kaldırma SWL ile karıştırılmamalıdır.

• Ana Kullanım: Halat terminalleri, kancalar ve makaralar → Gemi yapılarında sabit kaynaklı bir bağlantı noktası olarak kullanılır.

• Malzeme Seçenekleri: Hafif çelik / paslanmaz çelik / C-Mn çelik dövme → Nihai malzeme sınıfı proje spesifikasyonuna ve korozyon ortamına göre teyit edilmelidir.

• Yüzey Durumu: Görünür çatlak ve soyulma olmaması → Dövme bileşen muayenesi ve güvertede güvenilir hizmet için önemlidir.

• Yüzey İşlem: Sa2.5'e kumlama + bir kat epoksi atölye astarı → Nihai tersane boyamasından önce deniz kaplama sistemleri için hazırlanmıştır.

• Kurulum Yöntemi: Kaynaklı kurulum → Uygun güverte veya destekleyici çelik takviye ve nitelikli kaynak prosedürü gerektirir.

• Sertifika Seçenekleri: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası → Proje ve sınıf gereksinimlerine göre tedarik edilir.

Ana Teknik Parametreler

Not: Boyutlar, sağlanan JIS F3410 Tip F tablosuna dayanmaktadır. Nihai üretim boyutları, toleransları, malzeme sınıfı ve muayene kapsamı onaylanmış çizime ve satın alma siparişine göre teyit edilmelidir.

Seçim Rehberi

Adım 1: Bağlantı amacını teyit edin = halat terminali / kanca / makara sabitleme → Bu, Tip F oval göz plakasının uygulama için doğru bağlantı armatürü olup olmadığını teyit eder.

Adım 2: İzin verilen yükü teyit edin = 29.4-147 kN → Gerekli bağlantı yüküne ve proje güvenlik gereksinimlerine göre nominal boyutu seçin.

Adım 3: Nominal boyutu teyit edin = 3 / 5 / 7.5 / 10 / 15 → Seçilen boyutu standart boyutlarla, göz açıklığı boşluğuyla ve bağlantı donanımıyla eşleştirin.

Adım 4: Yük yönünü teyit edin = dikey / eğimli / yan yön → Kaynaklı yapı ve güverte takviyesi, gerçek kuvvet yönü için kontrol edilmelidir.

Adım 5: Kurulum yapısını teyit edin = kaynaklı güverte veya güçlendirilmiş çelik temel → Destekleyici plaka kalınlığı ve takviye düzenlemesi nihai yük transferini etkiler.

Adım 6: Malzemeyi teyit edin = hafif çelik / paslanmaz çelik / C-Mn çelik dövme → Korozyon ortamına, mal sahibi spesifikasyonuna ve sınıf gereksinimlerine göre malzeme seçin.

Adım 7: Kaplamayı teyit edin = Sa2.5 + epoksi atölye astarı veya proje kaplama sistemi → Nihai üst kaplamanın tersane veya tedarikçi tarafından uygulanıp uygulanmayacağını teyit edin.

Adım 8: Sertifikayı teyit edin = Üretici Test Sertifikası veya sınıf sertifikası → Teklif öncesinde gerekli kuruluş ve muayene kapsamını teyit edin.

Yapı

Dövme Oval Göz Gövdesi | Uzatılmış Oval Açıklık | Pürüzsüz Radyüs Geçişi | Kaynaklı Taban Alanı | Fillet Kaynak Ayağı Gereksinimi | Deniz Güvertesi Bağlantı Noktası | Epoksi Astar Yüzey Koruması

Dövme Yapı ve Mühendislik Avantajları

• Dövme oval gövde → Basit bir alev kesim plaka şekline göre göz açıklığı etrafında daha iyi yapısal süreklilik sağlar.

• Pürüzsüz radüs geçişi → Bağlantı alanı etrafındaki yerel gerilme konsantrasyonunu azaltmaya yardımcı olur.

• Oval açıklık tasarımı → Kancalar, halat terminalleri ve makara sabitleme düzenlemeleri için pratik boşluk sağlar.

• Kaynaklı taban düzenlemesi → Güçlendirilmiş güverte veya gemi çelik yapılarla doğrudan entegrasyona izin verir.

• Standart boyut aralığı → Nominal boyutlar 3-15, 29.4 kN ila 147 kN arasında birden fazla izin verilen yük seviyesini kapsar.

• Deniz kaplama hazırlığı → Sa2.5 kumlama ve epoksi atölye astarı, sonraki tersane kaplama sistemlerini destekler.

• Muayene dostu yüzey gereksinimi → Bitmiş göz plakası yüzeyi görünür çatlak ve soyulmalardan arındırılmış olmalıdır.

Özel Nitelikler

• Standart: JIS F3410-1999 → Gemi oval göz plakaları için standart temel.

• Tip: Tip F → Dövme kaynaklı oval göz plakası konfigürasyonu.

• Nominal Boyut: 3-15 → Standart boyut aralığını ve ilgili boyut tablosunu tanımlar.

• İzin Verilen Yük: 29.4-147 kN → Model seçimi ve mühendislik teyidi için kullanılır.

• Malzeme: Hafif çelik / paslanmaz çelik / C-Mn çelik dövme → Proje spesifikasyonuna göre malzeme seçilebilir.

• Yüzey Durumu: Görünür çatlak ve soyulma olmaması → Dövme deniz armatürleri için önemli muayene noktası.

• Yüzey İşlem: Sa2.5 kumlama + epoksi atölye astarı → Nihai boyamadan önce standart korozyon önleyici hazırlık.

• Kurulum: Kaynaklı → Nitelikli kaynak ve gemide uygun çelik temel gerektirir.

• Ana Bağlantı Parçaları: Halat terminalleri / kancalar / makaralar → Yaygın güverte bağlantı uygulamaları.

• Sertifika: Üretici Test Sertifikası / sınıf sertifikası → Sipariş ve gemi gereksinimlerine göre teyit edilecektir.

Sorgulama Rehberi

• Gerekli nominal boyut veya gerekli izin verilen yük.

• Uygulama: halat terminali, kanca, makara sabitleme veya diğer deniz güvertesi bağlantısı.

• Kurulum konumu: güverte, borda, temel plakası veya diğer güçlendirilmiş çelik yapı.

• Yük yönü ve beklenen çalışma koşulu, mevcutsa.

• Malzeme gereksinimi: hafif çelik, paslanmaz çelik veya C-Mn çelik dövme.

• Yüzey işlem gereksinimi ve nihai kaplama spesifikasyonu.

• Gerekli sertifika: Üretici Test Sertifikası veya belirli sınıf sertifikası.

• Miktar ve teslimat programı.

• Varış limanı veya nakliye yöntemi.

• Çizim, eskiz veya referans fotoğraf, mevcutsa.

Nasıl Çalışır

Güçlendirilmiş Gemi Yapısı Hazırlanır → Göz Plakası Güverteye veya Temele Kaynaklanır → Kanca / Halat Terminali / Makara Bağlanır → Yük Dövme Göz Gövdesinden Aktarılır → Kaynaklı Taban Yükü Gemi Yapısına Aktarır

Uygulamalar

Gemi Güvertesi Bağlantısı | Bağlama Bağlantı Noktası | Halat Terminali Sabitleme | Kanca Bağlantısı | Makara Sabitleme | Römorkör Güverte Yapısı | İşçi Gemisi ve Mavna Bağlama Alanı | Deniz Rigging Bağlantısı

Sertifikalar ve Avantajlar

Sertifika: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası. Dövme kaynaklı oval göz plakası, sipariş gereksinimlerine göre proje özelinde muayene belgeleri, malzeme kayıtları ve sınıf ile ilgili belgelerle tedarik edilebilir.

Çizim ve Fotoğraflar

Genel yerleşim çizimi ve ürün fotoğrafları teknik referans için buraya yerleştirilebilir.

Sipariş

• Standart ve tipi teyit edin: JIS F3410-1999 Tip F.

• Nominal boyutu teyit edin: 3, 5, 7.5, 10 veya 15.

• İzin verilen yük gereksinimini teyit edin: seçilen boyuta göre 29.4-147 kN.

• Malzeme gereksinimini ve paslanmaz çelik gerekip gerekmediğini teyit edin.

• Yüzey işlem ve nihai kaplama kapsamını teyit edin.

• Üretimden önce sertifika gereksinimini teyit edin.

• Miktar, paketleme yöntemi ve teslimat yerini teyit edin.

• Sınıf onayı veya kaynak doğrulaması gerekiyorsa kurulum çizimi veya güverte yapısı çizimi sağlayın.

Talep Üzerine Destekleyici Belgeler Mevcuttur

Aşağıdaki destekleyici belgeler proje gereksinimlerine göre sağlanabilir. Proje özelinde sertifikalar, ısı numarası kayıtları ve kaynak belgeleri normalde sorgulama veya sipariş onayından sonra sağlanır.

• Ürün veri sayfası ve basitleştirilmiş GA çizimi → Müşteri indirmesi veya sorgulama takibi için uygundur.

• Malzeme sertifikası örneği ve ısı numarası izlenebilirlik kaydı → Sorgulama veya proje onayından sonra önerilir.

• Sınıflandırma sertifikası örneği veya önceki proje referansı → Uygun olduğunda maskelenmiş bir örnek olarak sağlanabilir.

• Kurulum çizimi veya takviye önerisi → Ayrıntılı sürüm teknik onay sırasında sağlanmalıdır.

• Kaplama ve yüzey işlem spesifikasyonu → Gemi kaplama sistemine göre sağlanabilir.

• Kaynak prosedürü / WPS bilgileri → Yalnızca proje kapsamına dahil edilmişse veya sınıf / tersane tarafından gerektiriliyorsa sağlanır.

SSS

S1: Bu ürün kaldırma ped gözü ile aynı mı?

Hayır. Bu Tip F ürünü, öncelikle halat terminalleri, kancalar ve makaralar gibi deniz sabitleme ve bağlantı uygulamaları için bir gemi oval göz plakası olarak tanımlanır. Kaldırma için kullanılacaksa, yük yönü, güvenlik faktörü, kaynak tasarımı ve sınıf onayı ayrı ayrı doğrulanmalıdır.

S2: Doğru nominal boyutu nasıl seçmeliyim?

Seçim, gerekli izin verilen yük ve bağlantı donanımı boyutuyla başlamalıdır. Standart tablo, 29.4 kN ila 147 kN arasında izin verilen yüklere sahip 3, 5, 7.5, 10 ve 15 nominal boyutları verir. Kurulum yapısı ve yük yönü de kontrol edilmelidir.

S3: Dövme yapı neden önemlidir?

Dövme bir göz gövdesi, basit bir düz plaka şekline kıyasla oval göz açıklığı etrafında daha iyi yapısal süreklilik sağlar. Bu, bileşenin kancalar veya halat terminalleri aracılığıyla yoğun yük transferi yaşayabileceği deniz bağlantı noktaları için kullanışlıdır.

S4: Paslanmaz çelik malzeme tedarik edilebilir mi?

Evet, daha yüksek korozyon direnci gerektiğinde paslanmaz çelik malzeme düşünülebilir. Kesin sınıf, mekanik özellikler ve sertifika kapsamı teklif öncesinde teyit edilmelidir.

S5: Hızlı bir teklif için hangi bilgilere ihtiyaç vardır?

Lütfen nominal boyut veya izin verilen yük, miktar, malzeme, kaplama gereksinimi, sertifika gereksinimi, kurulum konumu ve varış limanını sağlayın. Doğru konfigürasyonu teyit etmek için bir çizim veya uygulama fotoğrafı yardımcı olacaktır.

S6: Hangi belgeler normalde halka açık indirmelerdir ve hangileri sorgulama tabanlıdır?

Veri sayfası ve basitleştirilmiş GA çizimi genellikle web sitesi indirmesi için hazırlanabilir. Malzeme sertifikaları, ısı numarası kayıtları, WPS bilgileri ve sınıf sertifikası örnekleri, proje özelinde veya fabrika hassasiyetinde bilgiler içerebileceğinden, normalde sorgulama veya proje onayından sonra sağlanır.

Önemli Mühendislik Notları

• Bu ürün kaynaklı bir deniz bağlantı armatürüdür. Destekleyici güverte veya çelik yapı, uygulanan yükü aktaracak kadar güçlü olmalıdır.

• İzin verilen yük, ayrı ayrı mühendislik hesaplaması ve sınıf onayı ile doğrulanmadıkça, halat MBL, test yükü veya kaldırma SWL olarak kabul edilmemelidir.

• Yük yönü önemlidir. Yan yükleme, eğimli yükleme ve tekrarlanan dinamik yükleme, gerçek kurulum düzenlemesine göre kontrol edilmelidir.

• Kaynak ayağı boyutu, boyutsal tolerans ve muayene gereksinimleri JIS F3410, onaylanmış çizimler, tersane kaynak prosedürü ve sınıf gereksinimlerini takip etmelidir.

• Kurulum konumuna, plaka kalınlığına ve yük yoluna bağlı olarak güverte takviyesi gerekebilir.

• Sa2.5 kumlama ve epoksi atölye astarı hazırlık işlemleridir. Nihai kaplama sistemi, gemi boyama spesifikasyonuyla eşleşmelidir.
