JIS F 2025 Tip A Ayrılabilir Fiş Tipi Ankraj Zinciri Kablosu Gemi Demirleme Ekipmanını Sıkar

Ayrılabilir Fiş Tipi Çapa Zinciri Kablo Clench | JIS F 2025 Tip A

Ürüne Genel Bakış

JIS F 2025 Tip A sökülebilir kablo kelepçesi, zincir kilitleme bölmesindeki çapa zincirinin acı ucunu sabitlemek için kullanılan bir zincir kilitleme tertibatıdır. Çıkarılabilir tapa/kapak ve pim düzenlemesi, onaylanmış bir acil durum terk etme prosedürü çapa zincirinin bırakılmasını gerektirdiğinde zincir bağlantısını kontrollü bir şekilde serbest bırakma olanağı sağlar. Bu bir güverte zinciri durdurucusu, kaldırma tertibatı, çekme bileşeni veya rutin çapa taşıma cihazı değildir.

Sağlanan boyut verileri JIS F 2025:1992'ye uygundur. JIS F 2025:2021 mevcut aktif sürüm olduğundan, yeni inşa ve sınıfla ilgili siparişler, teklif vermeden önce geçerli sürümü onaylamalıdır. Seçim, nominal çapa zinciri çapına, zincir kalitesine ve proje yükü esasına, zincir kilitleme bölmesi geometrisine, serbest bırakma erişimine, kaynak arayüzüne, sızdırmazlık gereksinimine, kaplama sistemine ve gerekli denetim kapsamına göre yapılmalıdır.

Hızlı Özellikler

• Ürün fonksiyonu: Zincir dolabındaki çapa zincirinin uç ucu emniyeti → zincir dolabı bölmesinde tanımlı bir bağlantı ve sökülebilir bir serbest bırakma düzenlemesi sağlar.
• Standart ve tip: JIS F 2025 Tip A sökülebilir tip → Tip A sökülebilir konfigürasyondur; Tip B sabit konfigürasyondur.
• Standart baskı: 1992 boyutları sağlanmıştır; 2021 baskısı günceldir → üretimden önce sözleşmeyi, gemi çizimini ve klas gerekliliğini onaylayın.
• Nominal boyut aralığı: 52 ila 120, nominal boyut 73 dahil → 50–52 mm ila 114–120 mm arasındaki geçerli çapa zinciri çaplarını kapsar.
• Yaklaşık kütle: 40,5 ila 274 kg → taşıma, bölme montaj planlaması, paketleme ve nakliye tahminiyle ilgilidir.
• Standart malzeme temeli: Bileşene özel çelik, pirinç, conta, salmastra ve tutma malzemeleri içeren SS400 gövde → paslanmaz çelik veya alternatif malzemeler, onaylı bir proje çizimi gerektirir.
• Kurulum: Zincir kilitleme bölmesine kaynaklanmıştır → Standart, gövdenin gerektiğinde kavisli bir montaj yüzeyine eşleştirilmesine olanak sağlar.
• Sızdırmazlık ve test: Conta ve salmastra performansı belirtilen sızdırmazlık görevini desteklemelidir → tamamlanmış montaj su geçirmez test basıncı ve kabul kriterleri proje tarafından onaylanmalıdır.

Ana Teknik Parametreler

Seçim ve Sorgulama Kılavuzu

Adım 1: Geçerli standart sürümü, A Tipi çıkarılabilir yapılandırmayı ve JIS F 2025 A52 gibi tanımlamayı onaylayın.

Adım 2: Nominal çapa zinciri çapını, zincir kalitesini, zincir sertifikası verilerini ve siparişin yeni inşa için mi yoksa mevcut kablo kelepçesinin değiştirilmesi için mi olduğunu doğrulayın.

Adım 3: Zincir dolabı düzenlemesini, bölme kalınlığını/eğriliğini, kaynaklı kurulum arayüzünü, takviye detayını, zincir yönünü ve mevcut çalıştırma erişimini sağlayın.

Adım 4: Gövde, kapak, pim, durdurucu, bağlantı elemanları, conta, salmastra, tespit parçaları ve herhangi bir paslanmaz çelik veya özel malzeme gereksinimi için malzeme programını onaylayın.

Adım 5: Yüzey işlemini, sızdırmazlık görevini, su geçirmezlik fonksiyon testini, serbest bırakma/sıfırlama prosedürünü, inceleme noktalarını ve kapak sapının gerekli olup olmadığını doğrulayın.

Adım 6: Miktarı, sertifikayı ve sınıf kapsamını, teslimat yerini, gerekli teslimat süresini, onaylanmış çizimi, mevcut ürün fotoğraflarını ve paketleme gereksinimini onaylayın.

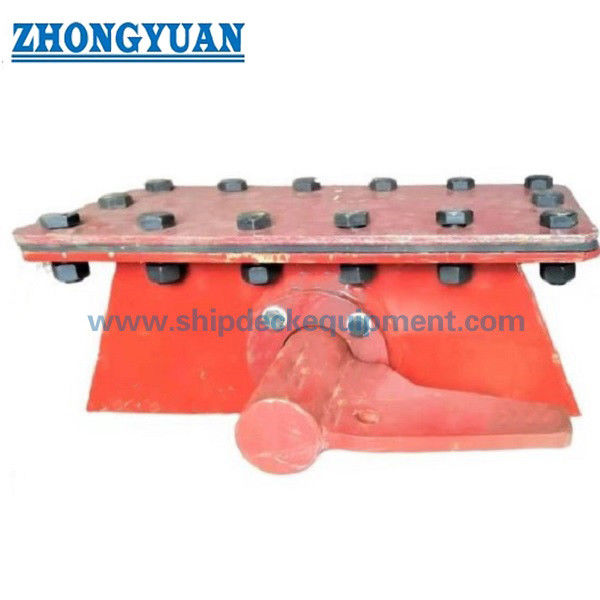

Yapı

SS400 gövdesi | Çıkarılabilir kapak / fiş | Pim ve durdurucu montajı | Salmastra bezi | Conta ve paketleme | Tespit pimi ve zincircik | Saplama cıvataları ve somunları | Kaynaklı zincir kilitli bölme arayüzü | İsteğe bağlı kapak kolu

Zincirli Dolap Kurulumu ve Kalite Avantajları

• Tip A, uç bağlantının kalıcı olarak sabit kalmak yerine kontrollü bir kap prosedürü kapsamında serbest bırakılmasına olanak tanıyan, çıkarılabilir JIS konfigürasyonudur.
• Gövde geometrisi zincir dolabı bölmesiyle uyumlu olmalıdır; Montaj yüzeyinin kavisli olduğu durumlarda standart, gövdenin montaj yüzeyine uyarlanmasına olanak tanır.
• Pim, durdurucu, kapak, salmastra bileziği, saplama cıvatası ve tespit parçası hizalaması birlikte kontrol edilmeli, böylece serbest bırakma stroku ve yeniden montaj durumu fabrikasyon distorsiyondan etkilenmeyecektir.
• Bileşen bazlı malzeme programı, yapısal gövdenin, çıkarılabilir parçaların, pirinç bağlantı elemanlarının, contanın, ambalajın ve tespit teli/zincir parçalarının ayrı kontrolünü destekler.
• Belirtilen sızdırmazlık görevi için conta ve salmastra durumu önemlidir. Malzeme performansı, değiştirme aralığı, test basıncı ve kabul kriterleri, onaylanmış proje spesifikasyonuna uygun olmalıdır.
• Kaynaklı bölme arayüzü ve çevredeki gemi yapısı, tersane veya tasarım ofisi tarafından yük aktarımı, yerel takviye, erişim, korozyona karşı koruma ve inceleme açısından kontrol edilmelidir.
• Kablo kelepçesi, üzerinde anlaşılan prosedüre göre imalat ve kurulumdan sonra fonksiyon açısından kontrol edilmelidir; çapa ırgatı freni veya güverte zinciri durdurucusu olarak temsil edilmemelidir.

Özel Özellikler

• Standart Temel: JIS F 2025:1992 sağlanan boyutlar / JIS F 2025:2021 güncel baskı → hangi baskının sözleşmeye bağlı olarak geçerli olduğunu onaylayın.
• Tip: Tip A sökülebilir → Tip B sabit konfigürasyondan farklıdır.
• Nominal Boyut: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 → geçerli nominal çapa zinciri çapına göre seçin.
• Standart Tanım: JIS F 2025 A + nominal numara → örnek: JIS F 2025 A52.
• Standart Gövde Malzemesi: JIS G 3101 SS400 → diğer bileşen malzemeleri standart malzeme çizelgesine uygundur.
• İsteğe Bağlı Malzeme: Paslanmaz çelik veya özelleştirilmiş malzeme → yalnızca onaylı çizimlere, korozyon uyumluluğuna, kaynak prosedürüne ve proje kabulüne bağlı olarak mevcuttur.
• Çapa Zinciri Derecesi: Onaylanacak → verilen bilgiler dönüşümlü olarak Derece 2 ve Derece 2 / Derece 3'e kadar belirtilmektedir, bu nedenle desteklenmeyen derece iddiasında bulunulmaz.
• Yüzey İşlem: Sa 2.5 raspa + epoksi ön imalat astarı, galvaniz kaplama veya proje kaplama → nihai sistem malzemeye, kaynak sırasına ve kap kaplama spesifikasyonuna bağlıdır.
• Sertifika Gereksinimi: Sipariş kapsamına göre mevcuttur → Üretici sertifikası, malzeme izlenebilirliği, sınıf muayenesi ve tanık noktaları teklif vermeden önce teyit edilmelidir.

Nasıl Çalışır?

Çapa zincirinin acı ucu kablo kelepçesine bağlanır → Zincir, normal servis sırasında zincir dolabı bölmesine sabitlenir → Tespit parçaları, çıkarılabilir kapağı / pim düzenini yerinde tutar → Onaylanmış bir acil durum prosedürü kapsamında, tespit ve sökülebilir parçalar kontrollü bir sırayla serbest bırakılır → Montaj, çalışma sonrasında incelenir, sıfırlanır ve yeniden mühürlenir

Uygulamalar

Zincirli dolaplar | Çapa zincirinin uç ucunun emniyete alınması | Orta ve büyük ticari gemiler | Kargo gemileri | Tankerler | Toplu taşıyıcılar | Konteyner gemileri | Yeni inşa projeleri | Değiştirme ve güçlendirme projeleri

Sertifikalar ve Avantajlar

Sertifikalar ve muayene belgeleri, proje gereksinimlerine, malzeme izlenebilirliğine, mutabakata varılan test kapsamına ve klas kuruluşunun onay prosedürüne göre düzenlenebilir. Listelenen topluluklar her siparişe otomatik olarak dahil edilmez.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

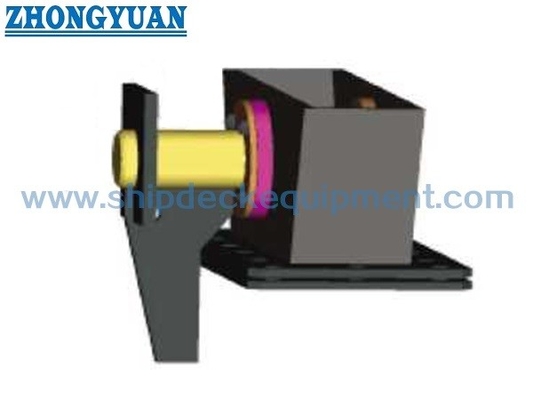

Çizim ve Fotoğraflar

SSS

S1: JIS F 2025 Tip A ile Tip B arasındaki fark nedir?

A1: Tip A çıkarılabilir konfigürasyondur ve Tip B sabit konfigürasyondur. Tip A, kap düzenlemesinin, çapa zinciri uç ucu bağlantısını serbest bırakmak için kontrollü bir yöntem gerektirdiği durumlarda seçilir.

S2: Doğru nominal boyut nasıl seçilmelidir?

Cevap2: Geçerli çapa zinciri çapından nominal numarayı seçin ve bunu kap çizimine, zincir kalitesine, zincir kilitleme geometrisine, mevcut kuruluma, serbest bırakma erişimine ve onaylı standart sürüme göre onaylayın. Tablo, bir SWL veya kopma yükü beyanı değil, boyutsal bir seçim referansıdır.

S3: Su geçirmezlik testi ve 3. Sınıf zincir uyumluluğu standart olarak dahil mi?

A3: Otomatik olarak değil. Mevcut standart sızdırmazlıkla ilgili conta ve salmastra performansını tanımlar ancak tamamlanmış montaj su geçirmezlik test yöntemi ve kabul kriterleri proje tarafından tanımlanmalıdır. Sağlanan zincir düzeyi ifadeler çelişiyor, dolayısıyla bir teklifte veya veri sayfasında belirtilmeden önce 3. Sınıf uyumluluğunun onaylanması gerekiyor.
