Çıkarılabilir Çapraz Zincir Kablosu Çapraz Zincir Dolabı için JIS F 2025 Tip A
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | JIS F2025-1992 | Tip: | Tip A, Ayrılabilir Tip |
|---|---|---|---|
| Nominal Zincir Çapı: | 52 mm'den 120 mm'ye | Malzemeler: | C-Mn Çelik, Paslanmaz Çelik |
| Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi | Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, vb. |
| Vurgulamak: | JIS F2025 fiş tipi çapa ayırıcı,Ayrılabilir fiş tipi çapa ayırıcı,JIS F2025-1992 Gemi Demirleme Ekipmanı |
||
Ürün Açıklaması
Zincir Dolabı İçin Sökülebilir Çapa Zinciri Kelepçesi | JIS F 2025 Tip A
Ürün Genel Bakışı
JIS F 2025 Tip A sökülebilir zincir kelepçesi, çapa zincirinin dip ucunu zincir dolabı perdesine sabitlemek için kullanılan bir zincir dolabı bağlantı parçasıdır. Sökülebilir tapası / kapağı ve pim düzeni, onaylanmış bir acil durum tahliye prosedürü çapa zincirinin bırakılmasını gerektirdiğinde zincir bağlantısının kontrollü bir şekilde serbest bırakılmasını sağlar. Güverte zincir durdurucusu, kaldırma bağlantısı, çekme bileşeni veya rutin çapa elleçleme cihazı değildir.
Sağlanan boyut verileri JIS F 2025:1992'ye uygundur. JIS F 2025:2021 güncel aktif yayındır, bu nedenle yeni inşa ve sınıf ile ilgili siparişler teklif vermeden önce geçerli yayını teyit etmelidir. Seçim, nominal çapa zinciri çapı, zincir sınıfı ve proje yükü esası, zincir dolabı perde geometrisi, serbest bırakma erişimi, kaynak arayüzü, sızdırmazlık gereksinimi, kaplama sistemi ve gerekli inceleme kapsamına göre yapılmalıdır.
Hızlı Özellikler
- Ürün işlevi: Zincir dolabında çapa zinciri dip ucunun sabitlenmesi ve zincir dolabı perdesinde tanımlanmış bir bağlantı ve sökülebilir bir serbest bırakma düzeni sağlar.
- Standart ve tip: JIS F 2025 Tip A sökülebilir tip ve Tip A sökülebilir konfigürasyondur; Tip B sabit konfigürasyondur.
- Standart yayını: 1992 boyutları sağlanmıştır; 2021 yayını günceldir ve üretimden önce sözleşme, gemi çizimi ve sınıf gereksinimini teyit edin.
- Nominal boyut aralığı: 52 ila 120, nominal boyut 73 dahil ve 50-52 mm'den 114-120 mm'ye kadar geçerli çapa zinciri çaplarını kapsar.
- Yaklaşık kütle: 40,5 ila 274 kg ve elleçleme, perde montaj planlaması, paketleme ve navlun tahmini ile ilgilidir.
- Standart malzeme esası: SS400 gövde ve bileşene özel çelik, pirinç, conta, ambalaj ve tutma malzemeleri ve paslanmaz çelik veya alternatif malzemeler onaylanmış proje çizimi gerektirir.
- Montaj: Zincir dolabı perdesine kaynaklı ve standart, gerektiğinde gövdenin kavisli bir montaj yüzeyine uyum sağlamasına izin verir.
- Sızdırmazlık ve test: Conta ve ambalaj performansı belirtilen sızdırmazlık görevini desteklemelidir ve tamamlanmış montaj su geçirmez test basıncı ve kabul kriterleri proje tarafından teyit edilmelidir.
Ana Teknik Parametreler
| Nominal No. | Uygulanabilir Çapa Zinciri Çapı (mm) | L1 | L3 | B2 | H1 | H2 | D1 | D2 | h1 | d1 |
Ağırlık (kg) |
| 52 | 50-52 | 384 | 460 | 238 | 63 | 82 | 54 | 57 | 190 | 16 | 40.5 |
| 56 | 54-56 | 420 | 486 | 246 | 69 | 88 | 58 | 61 | 194 | 16 | 48.0 |
| 60 | 58-60 | 448 | 504 | 254 | 74 | 94 | 62 | 65 | 198 | 16 | 53.9 |
| 64 | 62-64 | 478 | 524 | 264 | 80 | 100 | 66 | 69 | 202 | 16 | 60.0 |
| 68 | 66-68 | 504 | 570 | 282 | 87 | 114 | 75 | 78 | 212 | 19 | 81.4 |
| 78 | 76-78 | 576 | 594 | 292 | 95 | 122 | 80 | 83 | 217 | 19 | 92.8 |
| 84 | 81-84 | 624 | 628 | 302 | 102 | 131 | 85 | 88 | 223 | 19 | 106 |
| 90 | 87-90 | 670 | 660 | 316 | 110 | 140 | 90 | 93 | 230 | 19 | 128 |
| 95 | 92-95 | 708 | 686 | 330 | 118 | 148 | 95 | 98 | 235 | 22 | 146 |
| 102 | 98-102 | 762 | 724 | 346 | 128 | 158 | 100 | 103 | 242 | 22 | 188 |
| 111 | 105-111 | 828 | 770 | 364 | 139 | 171 | 110 | 110 | 251 | 22 | 231 |
| 120 | 114-120 | 892 | 810 | 386 | 150 | 184 | 120 | 123 | 260 | 22 | 274 |
Seçim ve Sorgulama Rehberi
Adım 1: Geçerli standart yayını, Tip A sökülebilir konfigürasyonu ve JIS F 2025 A52 gibi tanımı teyit edin.
Adım 2: Nominal çapa zinciri çapını, zincir sınıfını, zincir sertifikası verilerini ve siparişin yeni inşa mı yoksa mevcut bir zincir kelepçesinin değişimi mi olduğunu teyit edin.
Adım 3: Zincir dolabı düzenini, perde kalınlığını / eğriliğini, kaynaklı montaj arayüzünü, takviye detayını, zincir yönünü ve mevcut çalışma erişimini sağlayın.
Adım 4: Gövde, kapak, pim, durdurucu, bağlantı elemanları, conta, ambalaj, tutma parçaları ve herhangi bir paslanmaz çelik veya özel malzeme gereksinimi için malzeme programını teyit edin.
Adım 5: Yüzey işlemini, sızdırmazlık görevini, herhangi bir su geçirmez fonksiyon testini, serbest bırakma / sıfırlama prosedürünü, inceleme noktalarını ve bir kapak kolunun gerekli olup olmadığını teyit edin.
Adım 6: Miktarı, sertifika ve sınıf kapsamını, teslimat yerini, gerekli teslimat süresini, onaylanmış çizimi, mevcut ürün fotoğraflarını ve paketleme gereksinimini teyit edin.
Yapı
SS400 gövde | Sökülebilir kapak / tapa | Pim ve durdurucu tertibatı | Ambalaj bezi | Conta ve ambalaj | Tutma pimi ve zinciri | Saplama cıvataları ve somunları | Kaynaklı zincir dolabı perde arayüzü | İsteğe bağlı kapak kolu
Zincir Dolabı Montajı ve Kalite Avantajları
- Tip A, sökülebilir JIS konfigürasyonudur, bu da dip uç bağlantısının kalıcı olarak sabit kalmak yerine kontrollü bir gemi prosedürü altında serbest bırakılmasına olanak tanır.
- Gövde geometrisi zincir dolabı perdesine uyacak şekilde tasarlanmalıdır; montaj yüzeyi kavisli olduğunda, standart gövdenin montaj yüzeyine uyarlanmasına izin verir.
- Pim, durdurucu, kapak, ambalaj bezi, saplama cıvatası ve tutma parçası hizalaması, serbest bırakma stroku ve yeniden montaj durumunun üretim deformasyonundan etkilenmemesi için birlikte kontrol edilmelidir.
- Bileşen tabanlı malzeme programı, yapısal gövde, çıkarılabilir parçalar, pirinç bağlantı elemanları, conta, ambalaj ve tutma teli / zinciri öğelerinin ayrı kontrolünü destekler.
- Conta ve ambalaj durumu, belirtilen sızdırmazlık görevi için önemlidir. Malzeme performansı, değiştirme aralığı, test basıncı ve kabul kriterleri onaylanmış proje spesifikasyonunu takip etmelidir.
- Kaynaklı perde arayüzü ve çevresindeki gemi yapısı, yük transferi, yerel takviye, erişim, korozyon koruması ve inceleme için tersane veya tasarım ofisi tarafından kontrol edilmelidir.
- Zincir kelepçesi, üretim ve montajdan sonra anlaşılan prosedüre göre işlevsel olarak kontrol edilmelidir; çapa vinci freni veya güverte zincir durdurucusu olarak temsil edilmemelidir.
Özel Nitelikler
- Standart Esası: JIS F 2025:1992 sağlanan boyutlar / JIS F 2025:2021 güncel yayını ve sözleşmeye uygulanabilir yayını teyit edin.
- Tip: Tip A sökülebilir ve Tip B sabit konfigürasyonundan farklıdır.
- Nominal Boyut: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 ve uygulanabilir nominal çapa zinciri çapına göre seçin.
- Standart Tanımı: JIS F 2025 A + nominal numara ve örnek: JIS F 2025 A52.
- Standart Gövde Malzemesi: JIS G 3101 SS400 ve diğer bileşen malzemeleri standart malzeme programını takip eder.
- İsteğe Bağlı Malzeme: Paslanmaz çelik veya özelleştirilmiş malzeme ve onaylanmış çizimlere, korozyon uyumluluğuna, kaynak prosedürüne ve proje kabulüne tabi olarak mevcuttur.
- Çapa Zinciri Sınıfı: Teyit edilecek ve desteklenmeyen bir sınıf iddiası yapılmadığı için, sağlanan bilgiler sırasıyla Sınıf 2 ve Sınıf 2 / Sınıf 3'e kadar belirtir.
- Yüzey İşlemi: Sa 2.5 kumlama + epoksi atölye astarı, galvanizli kaplama veya proje kaplaması ve nihai sistem malzemeye, kaynak sırasına ve gemi kaplama spesifikasyonuna bağlıdır.
- Sertifika Gereksinimi: Sipariş kapsamına göre mevcuttur ve üretici sertifikası, malzeme izlenebilirliği, anlaşılan test kapsamı ve sınıflandırma topluluğu inceleme prosedürü teklif vermeden önce teyit edilmelidir.
Nasıl Çalışır
Çapa zinciri dip ucu zincir kelepçesine bağlanır ve normal hizmet sırasında zincir zincir dolabı perdesinde sabitlenir ve tutma parçaları sökülebilir kapak / pim düzenini yerinde tutar ve onaylanmış bir acil durum prosedürü altında tutma ve sökülebilir parçalar kontrollü bir sırada serbest bırakılır ve montaj çalışmadan sonra kontrol edilir, sıfırlanır ve yeniden sızdırılır.
Uygulamalar
Zincir dolapları | Çapa zinciri dip ucu sabitleme | Orta ve büyük ticari gemiler | Yük gemileri | Tankerler | Dökme yük gemileri | Konteyner gemileri | Yeni inşa projeleri | Değiştirme ve yenileme projeleri
Sertifikalar ve Avantajlar
Sertifikalar ve inceleme belgeleri proje gereksinimine, malzeme izlenebilirliğine, anlaşılan test kapsamına ve sınıflandırma topluluğu onay prosedürüne göre düzenlenebilir. Listelenen topluluklar her siparişte otomatik olarak dahil edilmez.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

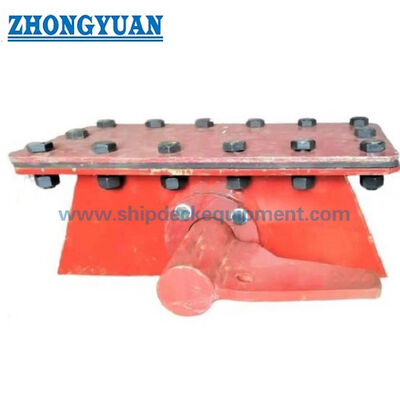

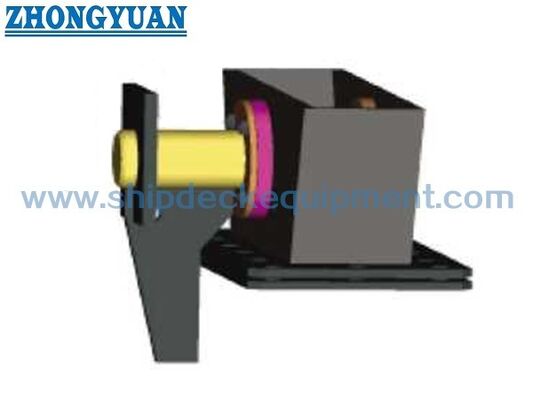

Çizim ve Fotoğraflar
SSS
S1: JIS F 2025 Tip A ve Tip B arasındaki fark nedir?
C1: Tip A sökülebilir konfigürasyon ve Tip B sabit konfigürasyondur. Tip A, gemi düzeninin çapa zinciri dip ucu bağlantısını serbest bırakmak için kontrollü bir yöntem gerektirdiği yerlerde seçilir.
S2: Doğru nominal boyut nasıl seçilmelidir?
C2: Uygulanabilir çapa zinciri çapından nominal numarayı seçin ve gemi çizimi, zincir sınıfı, zincir dolabı geometrisi, mevcut kurulum, serbest bırakma erişimi ve onaylanmış standart yayınına karşı teyit edin. Tablo, boyut seçimi için bir referanstır, SWL veya kopma yükü beyanı değildir.
S3: Su geçirmez test ve Sınıf 3 zincir uyumluluğu standart olarak dahil midir?
C3: Otomatik olarak değil. Mevcut standart, sızdırmazlıkla ilgili conta ve ambalaj performansını tanımlar, ancak tamamlanmış montaj su geçirmez test yöntemi ve kabul kriterleri proje tarafından tanımlanmalıdır. Sağlanan zincir sınıfı ifadeleri çelişkilidir, bu nedenle Sınıf 3 uyumluluğu, teklifte veya veri sayfasında belirtilmeden önce teyit edilmelidir.
