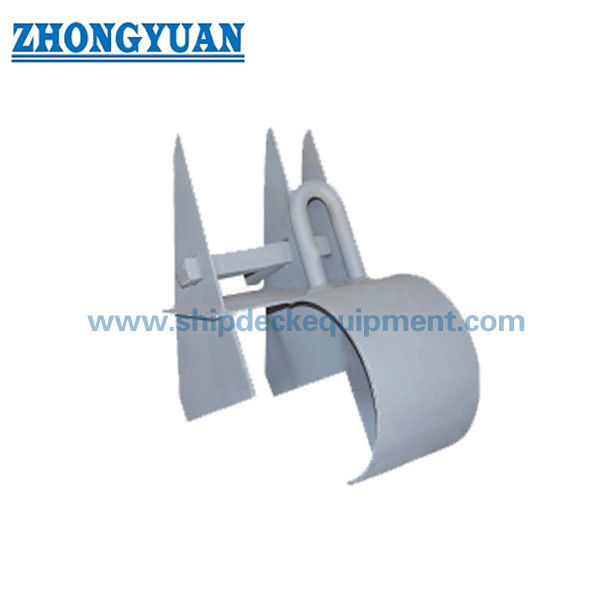

17–37 mm İç Su ve Küçük Gemiler İçin Çapa Zinciri Boşaltıcısı | Basit Tip, CB 531-66 | Kablo Kelepçesi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | CB531-66 | Nominal Zincir Çapı: | 17 mm'den 37 mm'ye |
|---|---|---|---|
| Malzemeler: | C-Mn Çelik, Paslanmaz Çelik | Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, vb. | ||
| Vurgulamak: | CB531-66 basit çapa ayırıcı,basit çapa ayırıcı CB531-66,CB531-66 Gemi Demirleme Ekipmanı |
||
Ürün Açıklaması
17-37 mm İç Su ve Küçük Gemiler İçin Çapa Zinciri Boşaltma Aparatı | Basit Tip, CB 531-66 | Zincir Kelepçesi
Ürün Genel Bakışı
CB 531-66 basit çapa zinciri boşaltma aparatı, iç su gemileri, küçük gemiler, iş tekneleri ve benzeri küçük deniz uygulamalarındaki çapa zinciri düzeninde kullanılan kompakt bir zincir kelepçesi boşaltma cihazıdır. Nominal çapa zinciri çapına göre seçilir ve normal düzenlemede uygun çapa zinciri boyutunu tutmak ve boşaltma cihazı çalıştırıldığında zincirin boşaltılmasına izin vermek için tasarlanmıştır.
Bu basit tip, geminin kolay kurulum, basit kullanım ve 17 mm ila 37 mm nominal zincir çapı aralığında düz bir çapa zinciri boşaltma bağlantısına ihtiyaç duyduğu yerlerde uygundur. Malzeme, yüzey işlemi, kurulum arayüzü, sertifika kapsamı ve özelleştirilmiş herhangi bir ayrıntı, gemi çizimine ve proje gereksinimine göre onaylanmalıdır.
Hızlı Özellikler
- Ürün tipi: Basit çapa zinciri boşaltma aparatı / zincir kelepçesi boşaltma → küçük gemi çapa düzenekleri için kompakt çapa zinciri boşaltma bağlantısı.
- Standart: CB 531-66 → model seçimi, nominal zincir çapı aralığı ve ana boyutlar için referans.
- Nominal zincir çapı: 17-37 mm → küçük ve iç su gemisi çapa zincirleri için dört tedarik edilen boyut grubunu kapsar.
- Uygulanabilir zincir sınıfı: Sınıf 2 ve Sınıf 3 çapa zincirleri → siparişten önce gerçek zincir sınıfını ve sertifikasını onaylayın.
- Malzeme seçenekleri: C-Mn çeliği veya paslanmaz çelik → korozyon ortamına, gemi spesifikasyonuna ve bütçeye göre seçin.
- Yüzey işlemi: Sa 2.5 kumlama + bir kat epoksi atölye astarı, galvanizli veya özelleştirilmiş kaplama → kaplama, gemi bakımı ve korozyon koruma gereksinimine uygun olmalıdır.
- Yaklaşık ağırlık: 8.93-36.88 kg → fiyat teklifi, kurulum taşıma, paketleme ve navlun tahmini için kullanışlıdır.
- Uygulama odağı: iç su gemileri ve küçük gemiler → basit kurulum ve kullanım ana seçim avantajlarıdır.
Ana Teknik Parametreler
|
Zincir çapı mm |
L | L1 | B | B1 | B2 | B3 | H1 | H2 | H3 | H4 | R | t1 | t2 | t3 | d | Ağırlık kg≈ |
| 17-19 | 150 | 35 | 238 | 54 | 128 | 140 | 90 | 100 | 100 | 118 | 100 | 6 | 4 | 5 | 28 | 8.93 |
| 22-25 | 196 | 40 | 270 | 61 | 146 | 170 | 110 | 130 | 110 | 145 | 125 | 8 | 4 | 6 | 30 | 14.38 |
| 28-31 | 256 | 45 | 305 | 70 | 165 | 200 | 130 | 160 | 120 | 180 | 150 | 10 | 5 | 6 | 30 | 25.41 |
| 34-37 | 324 | 55 | 360 | 84 | 198 | 230 | 150 | 190 | 130 | 215 | 175 | 12 | 6 | 8 | 36 | 36.88 |
Seçim ve Sorgulama Rehberi
Adım 1: CB 531-66 basit çapa zinciri boşaltma aparatını onaylayın ve nominal zincir çapına göre boyut grubunu seçin: 17-19, 22-25, 28-31 veya 34-37 mm.
Adım 2: Çapa zinciri sınıfını onaylayın, normalde tedarik edilen spesifikasyona göre Sınıf 2 veya Sınıf 3'tür ve mevcutsa zincir çizimini veya sertifikasını sağlayın.
Adım 3: Gemi tipini ve uygulama konumunu onaylayın, özellikle iç su gemileri, küçük gemiler, iş tekneleri, mavnalar veya onarım değiştirme projeleri için.
Adım 4: Malzeme gereksinimini onaylayın: C-Mn çeliği, paslanmaz çelik veya özel malzeme proje spesifikasyonuna göre onaylanacaktır.
Adım 5: Yüzey işlemini onaylayın: Sa 2.5 kumlama + epoksi atölye astarı, galvanizli kaplama veya özelleştirilmiş kaplama gemi korozyon koruma gereksinimine göre.
Adım 6: Sertifika kapsamını, miktarını, teslimat yerini, gerekli teslimat süresini, kurulum çizimini ve siparişin değiştirme için olması durumunda ürün fotoğrafını onaylayın.
Yapı
Zincir oturma gövdesi | Zincirle temas eden yüzey | Basit boşaltma mekanizması | Taban / montaj arayüzü onaylanacak | Çalıştırma düzeni onaylanacak | Boyalı, galvanizli veya paslanmaz çelik kaplama
Çapa Zinciri Boşaltma ve Kurulum Avantajları
- Basit konfigürasyon, kompakt düzen, kolay kullanım ve düz kurulumun önemli olduğu iç su gemileri ve küçük gemiler için uygundur.
- 17 mm'den 37 mm'ye kadar dört nominal zincir çapı grubu, ürünü küçük gemi yeni inşa ve değiştirme siparişleri için kullanışlı hale getirir.
- Zincirle temas eden alan, tutma ve boşaltma sırasında çapa zinciri halkalarıyla keskin yerel teması azaltmak için pürüzsüz bir şekilde bitirilmelidir.
- C-Mn çeliği, yaygın deniz ekipmanı uygulamaları için uygundur, paslanmaz çelik ise daha yüksek korozyon direnci veya özel bir gemi gereksinimi belirtildiğinde tartışılabilir.
- Epoksi atölye astarı ile Sa 2.5 kumlama, temel korozyon koruma hazırlığı olarak uygundur; galvanizli veya özelleştirilmiş yüzey işlemi proje gereksinimine göre seçilebilir.
- Sertifika ve muayene kapsamı, sınıf muayenesi, malzeme izlenebilirliği ve tanık muayenesi gemiye ve sipariş gereksinimine bağlı olduğundan, üretimden önce onaylanmalıdır.
Özel Nitelikler
- Standart: CB 531-66 → gemi çizimi veya tersane spesifikasyonu bu basit çapa zinciri boşaltma aparatı standardını gerektirdiğinde kullanılır.
- Ürün Tipi: Basit çapa zinciri boşaltma aparatı → çapa zinciri düzenekleri için kompakt zincir kelepçesi boşaltma cihazı.
- Nominal Zincir Çapı: 17-37 mm → gerçek çapa zinciri çapına göre doğru satırı seçin.
- Uygulanabilir Zincir Sınıfı: Sınıf 2 / Sınıf 3 → siparişten önce zincir sertifikasını ve eşleşen proje gereksinimini onaylayın.
- Malzeme: C-Mn çeliği / paslanmaz çelik → nihai malzeme sınıfı sipariş spesifikasyonuna göre onaylanmalıdır.
- Yüzey İşlemi: Sa 2.5 kumlama + epoksi atölye astarı / galvanizli / özelleştirilmiş → nihai kaplama proje veya gemi gereksinimini takip eder.
- Uygulama Gemisi: İç su gemileri ve küçük gemiler → kompakt çapa zinciri düzenekleri ve onarım değiştirme ihtiyaçları için uygundur.
- Kurulum: Basit kurulum düzeni → tam montaj, cıvata, kaynak ve çevreleyen yapı detayları çizimle onaylanmalıdır.
- Sertifika Gereksinimi: Proje gereksinimine göre mevcuttur → sınıf sertifikası ve muayene kapsamı tekliften önce onaylanmalıdır.
Nasıl Çalışır
Çapa zinciri boşaltma aparatına yönlendirilir → Zincir kelepçe / boşaltma yuvasına yerleştirilir → Seçilen zincir boyutu normal düzende tutulur → Mürettebat, zincir boşaltma gerektiğinde basit boşaltma cihazını çalıştırır → Doğru zincir boyutu, kurulum, muayene ve çalıştırma prosedürü güvenli kullanımı destekler
Uygulamalar
İç su gemileri | Küçük gemiler | İş tekneleri | Mavnalar | Servis tekneleri | Çapa zinciri düzenekleri | Yeni inşa projeleri | Onarım ve değiştirme projeleri
Sertifikalar ve Avantajlar
Sertifikalar, proje gereksinimine, muayene kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.
Çizim ve Fotoğraflar
SSS
S1: Doğru CB 531-66 basit çapa zinciri boşaltma aparatı boyutu nasıl seçilmelidir?
C1: Boyut, nominal çapa zinciri çapına göre seçilir. Tedarik edilen tablo 17-19, 22-25, 28-31 ve 34-37 mm zincir çapı gruplarını kapsar. Gemi çizimi ve gerçek zincir sınıfı da siparişten önce kontrol edilmelidir.
S2: Bu ürün iç su gemileri ve küçük gemiler için uygun mudur?
C2: Evet. Tedarik edilen ürün odağına dayanarak, bu basit tip esas olarak iç su gemileri, küçük gemiler, iş tekneleri, mavnalar ve benzeri kompakt çapa zinciri düzenekleri için uygundur. Daha büyük gemiler veya özel yük gereksinimleri için, düzenek gemi çizimi ve sınıf gereksinimi ile kontrol edilmelidir.
S3: Tekliften önce hangi bilgilere ihtiyaç vardır?
C3: Lütfen standart, nominal zincir çapı, zincir sınıfı, malzeme, yüzey işlemi, miktar, sertifika gereksinimi, kurulum çizimi veya değiştirme fotoğrafı, teslimat yeri ve gerekli teslimat süresini onaylayın.
