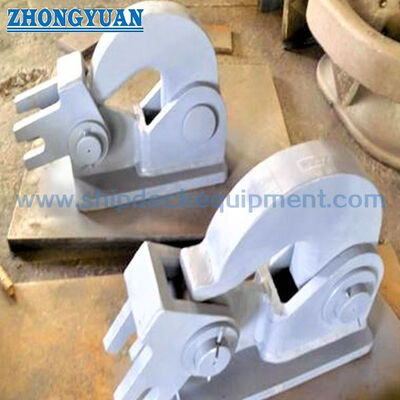

Vuruş tipi demir zincir çözücü. CB 289-81 Zincir dolabı perdeli için su geçirmez kablo sıkıştırıcı.
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | CB*289-81 | Nominal Zincir Çapı: | 25 mm'den 122 mm'ye |
|---|---|---|---|
| Malzemeler: | C-Mn Çelik, Paslanmaz Çelik | Yüzey İşlem: | S2.5 + epoksi dükkanı astarından oluşan bir kat, galvanizli, cilalı, özelleştirilmiş yüzey tedavisi |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, vb. | ||
| Vurgulamak: | Çelik vidalı tip ankraj ayırıcı,CCS vidalı tip ankraj ayırıcı,CB 289-81 Gemi Demirleme Ekipmanı |
||
Ürün Açıklaması

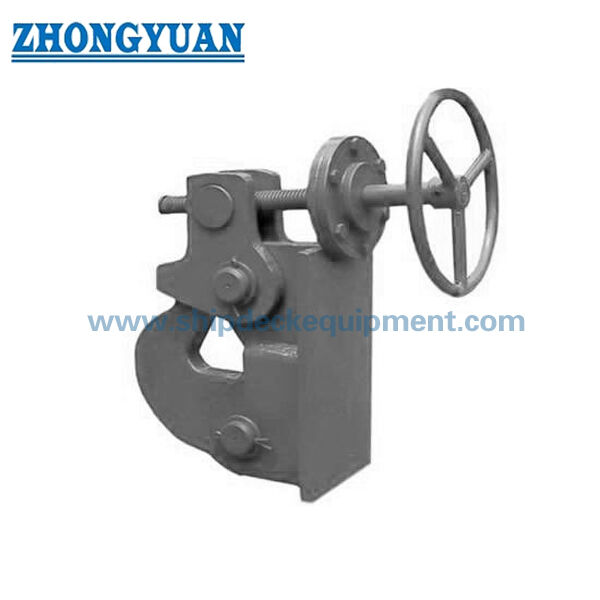

Vidalı Tip Irgat Zincir Boşaltıcı | CB 289-81 Su Geçirmez Kablo Kelepçesi Zincir Dolabı Perdesi İçin
Ürün Genel Bakışı
CB 289-81 vidalı tip irgat zincir boşaltıcı, kablo kelepçesi veya irgat zincir boşaltıcı olarak da adlandırılır, bir irgat zincirinin son halkasını sabitlemek ve gerektiğinde kontrollü boşaltmaya izin vermek için kullanılır. Gemi tasarımına, kurulum alanına, su geçirmezlik gereksinimine ve işletme düzenine göre gemi güvertesine, bir perdeye veya irgat zinciri dolabı sınırına yerleştirilebilir.
Bu vidalı tip kablo kelepçesi, tedarik edilen parametre tablosuna göre 25 mm ila 122 mm nominal zincir çapı aralıklarını kapsar ve 2. ve 3. Sınıf irgat zincirleri için belirtilmiştir. Tersaneler, onarım tersaneleri, gemi sahipleri ve mühendislik alıcıları için ana onay noktaları zincir boyutu, irgat zinciri sınıfı, montaj konumu, su geçirmezlik fonksiyon testi, işletme boşluğu, malzeme, yüzey koruması, sertifika kapsamı ve proje çiziminin CB 289-81 veya başka bir onaylanmış revizyonu gerektirip gerektirmediğidir.
Hızlı Özellikler
- Ürün tipi: Vidalı tip irgat zincir boşaltıcı / kablo kelepçesi → irgat zincirinin son halkasını sabitler ve gemi prosedürüne göre kontrollü boşaltmayı destekler.
- Teknik standart: Tedarik edildiği gibi CB 289-81 → proje belgesi CB* 289-91'e de atıfta bulunuyorsa, kesin standart revizyonu onaylanmalıdır.
- Nominal zincir çapı aralığı: 25 mm ila 122 mm → gemi çizimi uyumlu olduğunda küçük gemiler, römorkörler, iş tekneleri, iç su tekneleri ve diğer gemi tipleri için çeşitli irgat zinciri boyutlarını kapsar.
- Uygulanabilir zincir sınıfı: 2. ve 3. Sınıf irgat zincirleri → seçimden önce zincir sınıfı ve son halka boyutları kontrol edilmelidir.
- Kurulum konumu: gemi güvertesi, perde veya irgat zinciri dolabı sınırı → montaj yapısı, işletme boşluğu ve su geçirmezlik sınırı çizim ile onaylanmalıdır.
- İşletme: vidalı mekanik düzenek → pratik döner işletme ve doğru şekilde kurulup bakımı yapıldığında güvenilir boşaltma / sabitleme eylemi için tasarlanmıştır.
- Su geçirmezlik gereksinimi: su geçirmezlik fonksiyon testi belirtilmiştir → test yöntemi, basınç, süre ve kabul kriterleri proje veya sınıf gereksinimini takip etmelidir.
- Malzeme ve kaplama: C-Mn çeliği veya paslanmaz çelik, Sa 2.5 kumlama + epoksi fabrika astarı, galvanizleme veya siparişe göre özelleştirilmiş yüzey işlemi mevcuttur.
Ana Teknik Parametreler
CB 289-81 vidalı tip irgat zincir boşaltıcı için ana web sitesi seçim boyutları. Boyutlar aksi belirtilmedikçe mm cinsindendir. Tam tedarik edilen boyut tablosu Mühendislik Referans bölümünde tutulmaktadır.
| Nominal Zincir Çapı (mm) | B | D | L | L3 | H | H1 | Yaklaşık Ağırlık (kg) |
| 25–34 | 120 | 200 | 228 | 140 | 280 | 80 | 20 |
| 37–43 | 140 | 250 | 243 | 145 | 300 | 96 | 36 |
| 45–53 | 180 | 320 | 327 | 197 | 380 | 120 | 78 |
| 57–67 | 220 | 400 | 390 | 225 | 480 | 140 | 104 |
| 72–82 | 235 | 400 | 425 | 250 | 510 | 148 | 149 |
| 87–102 | 250 | 400 | 457 | 272 | 560 | 155 | 183 |
| 107–122 | 270 | 400 | 465 | 285 | 630 | 170 | 225 |
Seçim ve Sorgulama Rehberi
Adım 1: Ürün adını ve standart referansını onaylayın: vidalı tip irgat zincir boşaltıcı / kablo kelepçesi, CB 289-81 veya kesin proje belirtilen revizyonu.
Adım 2: Gemi irgat zinciri spesifikasyonuna göre nominal irgat zinciri çapı aralığını, zincir sınıfını ve son halka / dip ucu düzenini onaylayın.
Adım 3: Kurulum konumunu onaylayın: güverte, perde veya zincir dolabı sınırı, mevcut alanı, işletme yönünü, açılma konumunu ve su geçirmezlik sınırını dahil edin.
Adım 4: Malzeme gereksinimini onaylayın: C-Mn çeliği, paslanmaz çelik veya başka bir belirtilen çelik sınıfı, herhangi bir malzeme sertifikası gereksinimi ile birlikte.
Adım 5: Yüzey işlemini ve korozyon korumasını onaylayın: Sa 2.5 kumlama + epoksi fabrika astarı, galvanizli kaplama, son boya sistemi veya özelleştirilmiş yüzey işlemi.
Adım 6: Teklif öncesi inceleme ve sertifika kapsamını onaylayın: su geçirmezlik fonksiyon testi, üretici sertifikası, malzeme sertifikası, sınıf denetimi veya gerekirse tanık denetimi.
Adım 7: Miktarı, gemi tipini, kurulum çizimini veya referans fotoğrafını, teslimat yerini, gerekli teslimat süresini ve herhangi bir sınıflandırma topluluğu gereksinimini sağlayın.
Yapı
Vidalı gövde | İrgat zinciri son halka sıkıştırma arayüzü | Gemi düzenine göre manuel / uzaktan kumanda bağlantısı | Güverte veya perde montaj arayüzü | Su geçirmez sızdırmazlık düzeni | Muayene ve kaplama yüzeyi | Opsiyonel paslanmaz çelik versiyon
Tasarım, Kurulum ve Kalite Avantajları
- Vidalı yapı, basit, sağlam ve servis edilebilir bir düzenek gerektiren yerlerde faydalı olan irgat zinciri son halkasının kademeli mekanik olarak sabitlenmesini ve boşaltılmasını destekler.
- Gemi çizimi tarafından desteklendiğinde kurulum güverte veya perde konumlarına yerleştirilebilir; montaj detayları, takviye ve su geçirmezlik sınırı tersane veya tasarım ofisi tarafından kontrol edilmelidir.
- 25 mm ila 122 mm zincir çapı aralığındaki tedarik edilen boyut, kablo kelepçesinin küçük tekneler, römorkörler, iş tekneleri, servis tekneleri ve zincir spesifikasyonu uyduğunda iç su tekneleri dahil olmak üzere farklı gemi boyutları için seçilmesine olanak tanır.
- Su geçirmezlik fonksiyon testi tedarik edilen spesifikasyonda listelenmiştir, bu da sızdırmazlık tasarımı ve kurulum arayüzünü önemli satın alma ve inceleme noktaları haline getirir.
- C-Mn çeliği ve paslanmaz çelik seçenekleri, alıcının korozyon ortamını, bakım beklentisini, gemi boya sistemini ve proje bütçesini eşleştirmesine olanak tanır.
- Döner ve vidalı temas alanları, aşırı işletme çabasını önlemek için imalat, yüzey işlemi ve son montajdan sonra sorunsuz çalışma için kontrol edilmelidir.
- Yüzey işlemi, proje kaplama spesifikasyonuna göre Sa 2.5 kumlama ile epoksi fabrika astarı, galvanizleme veya özelleştirilmiş kaplama olarak düzenlenebilir.
Özel Nitelikler
- Standart: Tedarik edildiği gibi CB 289-81 → tersane veya sahip spesifikasyonu bu vidalı tip boşaltıcıyı gerektirdiğinde bu referansı kullanın.
- Ürün adı: Vidalı tip irgat zincir boşaltıcı / kablo kelepçesi → irgat zincirinin son halkasını sabitlemek ve boşaltmak için kullanılır, kaldırma hizmeti için değildir.
- Nominal zincir çapı: 25–122 mm → gerçek irgat zinciri çapına ve proje çizimine göre seçin.
- İrgat zinciri sınıfı: 2. / 3. Sınıf → üretimden önce zincir sınıfı ve son halka boyutları onaylanmalıdır.
- Kurulum: güverte / perde / zincir dolabı sınırı → kurulum arayüzü ve su geçirmez alan gemi düzen çizimini takip etmelidir.
- İşletme: vidalı mekanik boşaltma → işletme kolu, çubuk veya uzaktan kumanda düzeni gemi tasarımına göre onaylanmalıdır.
- Su geçirmezlik fonksiyonu: tedarik edilen spesifikasyona göre test gereklidir → test yöntemi ve kabul kriterleri proje gereksinimine göre onaylanacaktır.
- Malzeme: C-Mn çeliği veya paslanmaz çelik → kesin sınıf ve sertifika kapsamı siparişten önce onaylanmalıdır.
- Yüzey işlemi: Sa 2.5 kumlama + epoksi fabrika astarı, galvanizli veya özelleştirilmiş → son kaplama proje korozyon koruma gereksinimini takip eder.
- Sertifika gereksinimi: proje gereksinimine göre mevcuttur → sınıf onayı, tanık denetimi ve sertifika seviyesi teklif öncesinde onaylanmalıdır.
Nasıl Çalışır
İrgat zinciri son halkası kablo kelepçesi ile sabitlenir → Vida mekanizması, normal hizmet sırasında halkayı güvende tutar → Operatör, boşaltma gerektiğinde vidanın / kontrol düzeninin belirlenen konumdan çevrilmesini sağlar → Son halka gemi prosedürüne göre boşaltılır → Su geçirmezlik fonksiyonu proje test gereksinimine göre kontrol edilir
Uygulamalar
Küçük gemiler | Römorkörler | İş tekneleri | Servis tekneleri | Devriye tekneleri | Devlet gemileri | İç su tekneleri | İrgat zinciri dolapları | Güverte irgat zinciri son sabitleme konumları | Perde irgat zinciri son sabitleme konumları | Yeni inşa ve onarım projeleri
Sertifikalar ve Avantajlar
Sertifikalar, proje gereksinimine, inceleme kapsamına, malzeme izlenebilirliğine, su geçirmezlik testi gereksinimine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.
Çizim ve Fotoğraflar
SSS
S1: Doğru CB 289-81 vidalı tip irgat zincir boşaltıcı nasıl seçilmelidir?
C1: Modeli nominal irgat zinciri çapı, zincir sınıfı, son halka düzeni, kurulum konumu, işletme boşluğu ve gemi çizimine göre seçin. Tedarik edilen tablo 25 mm ila 122 mm zincir çapı aralıklarını kapsar.
S2: Bu kablo kelepçesi hem güverte hem de perde konumlarına monte edilebilir mi?
C2: Gemi tasarımı montaj arayüzünü ve su geçirmezlik sınırını desteklediğinde güverte veya perde konumlarına yerleştirilebilir. Tersane veya tasarım ofisi takviye, açılma konumu, işletme yönü ve inceleme gereksinimini onaylamalıdır.
S3: Sınıf sertifikaları her siparişte otomatik olarak tedarik edilir mi?
C3: Hayır. Sınıfla ilgili sertifikalar, tanık denetimi, malzeme izlenebilirliği ve su geçirmezlik testi belgeleri teklif öncesinde onaylanmalı ve proje gereksinimine ve sınıf onay prosedürüne göre düzenlenmelidir.
