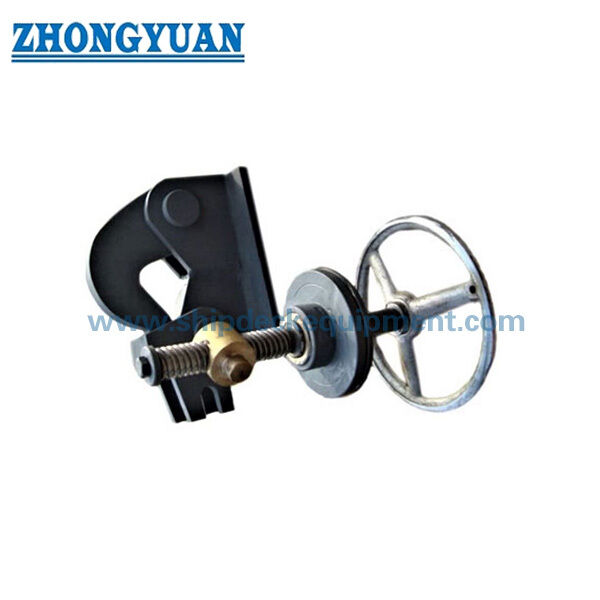

28, 32 ve 34 mm zincir için su geçirmez vida türü demir zincir çözücü CB/Z 887-2007

28, 32 ve 34 mm zincir için su geçirmez vida türü demir zincir çözücü CB/Z 887-2007

Ürün Genel Görünümü

CB/Z 887-2007 su geçirmez vida tipi demir zincir serbest bırakıcı, mekanik bir zincir sonu emniyet ve kontrollü serbest bırakma montajıdır.Trapezoidal vida, kaydırıcı, kilitleme parçaları ve paketlenmiş bir dolgu kutusu düzenlemesi, böylece belirtilen mühürleme fonksiyonunu koruyarak serbest bırakma mekanizması kurulum sınırından geçebilir.

Bu sayfa, CB/Z 887-2007 tarafından tanımlanan 28 mm, 32 mm ve 34 mm su geçirmez yapılandırmaları kapsar.Gerçek zincir sonu bağlantısı, kurulum arayüzü, işletim yönü, mevcut izin ve onaylanmış proje belgeleri.Su geçirmez konfigürasyon ayrı bir düzenlemedir ve aşağıdaki boyut tablosu ile temsil edilmez..

Hızlı Özellikler

• Ürün türü: su geçirmez vida tipi demir zincir çözücü → zincirin sonunu normal durumda tutar ve kontrol edilen mekanik bir serbest bırakma fonksiyonu sağlar.

• Standart: CB/Z 887-2007 → Bu sayfadaki üretim boyutları, su geçirmezlik, denetim ve kalite gereksinimleri yalnızca bu standarda dayanmaktadır.

• Uygulanabilir demir zinciri: 28 / 32 / 34 mm → ayrı standart boyutlar; onaylanmış zincir ve kurulum çiziminden tam boyutu seçin.

• Su geçirmez yapılandırma: çalıştırma şaftının etrafında paketlenmiş dolgu kutusunun mühürlenmesi → su geçirmez tip için gerekli mühürleme arayüzünü sağlar.

• Su geçirmezlik gereksinimi: doldurma kutusu montajı, sızıntı olmadan en az 0,4 MPa'lık statik su basıncına dayanabilir.

• İşleme mekanizması: trapez vitesi + kaydırıcı + serbest bırakma kancası → manuel asmanın dönmesi, kontrol edilen kancayı çıkarır.

• Standart iplik boyutları: 28 mm zincir için Tr 24×5-7; 32 / 34 mm zincir için Tr 26×5-7 → anahtar işleme ve montaj kontrol boyutları.

• Referans kütlesi: 28 / 32 / 34 mm su geçirmez konfigürasyonlar için 23 / 28 / 28 kg → kurulum işlemi ve paketleme için kullanışlıdır.

Ana teknik parametreler

CB/Z 887-2007 su geçirmez yapılandırması. Boyutlar mm'dir. Parantezlerdeki değerler referans boyutlardır.

Seçim ve Soruşturma Rehberi

• Adım 1: CB/Z 887-2007 su geçirmez vida tipi konfigürasyonunu ve gerekli 28 / 32 / 34 mm demir zinciri boyutunu onaylayın.

• 2. Adım: Zincir sonu bağlantısını, kurulum sınırını, H / h / b / L / B arayüz boyutlarını, şaft yönünü ve mevcut çalışma boşluğunu onaylanmış çizimden doğrulayın.

• Adım 3: Su geçirmezlik testi gereksinimini, müşteri/sınıf/üçüncü şahit kapsamını ve gerekli test belgelerini doğrulayın.

• Adım 4: Bileşen malzeme planını, malzeme izlenebilirliğini, ambalaj spesifikasyonunu, yağlama gereksinimini ve koruyucu kaplamayı onaylayın.

• Adım 5: miktarı, uygulama kabı türünü, kurulum konumunu, çizimi veya referans fotoğrafını, teslimat hedefini, gerekli teslimat süresini ve onay belgesine ilişkin gereksinimleri belirtin.

Yapı

Ana vücut. Çıkartma kanca. Büyük şaft. Küçük şaft. Kilitleme yakalama. Sıkıştırma fındığı. Sıkıştırma koltuğu. Paketleme. Doldurma kutusu vücudu. Kök. Trapez vitesi. Kaydırıcı.

Üretim ve Teknik Kalite Gereksinimleri

• Boyut kontrolü: H, h, b, L, B, t, d ve l boyutları, belirtilen trapezoidal iplik ile birlikte, CB/Z 887-2007 konfigürasyonu ve kontrollü üretim çizimini izlemelidir.

• Fil ve kaydırıcı parçalar: Trapez vitesi, eşleştirme fil, kaydırıcı ve şaftı düzenleri, hareketin pürüzsüz ve bağlanma olmaması için işlenmeli ve monte edilmelidir;Çürükler ve zararlı keskin kenarlar çıkarılır..

• Su geçirmez montaj: paketleme, kompresyon kılıfı, kompresyon fıstığı ve doldurma kutusu bileşenleri doğru bir şekilde monte edilmelidir, böylece su geçirmez yapılandırma belirtilen mühürleme gereksinimlerini karşılar.

• Su geçirmezlik testi: dolgu kutusu bileşeni, sızıntı olmadan en az 0,4 MPa'lık statik su basıncına dayanabilir.

• Çalışma fonksiyonu: Serbest bırakma kancası, oçaklar, vida ve kaydırıcı, yapışmadan tasarlanmış kilitleme ve serbest bırakma sırası boyunca çalışmalıdır.Açma/kilitleme yönü işaretlemesi montajdan sonra açık olmalıdır..

• Malzeme kontrolü: bileşen malzemeleri, CB/Z 887-2007'de belirtilen malzeme programına ve referanslı malzeme standartlarına uymalıdır.Malzeme yedeklemeleri, üretimden önce proje onayına ihtiyaç duyar.

• Yüzey ve yağlama: sürtünme, iplik ve rulman temas alanları uygun yağlama almalıdır;Açık yüzeyler, standart ve onaylı proje kaplama sistemi tarafından gerekli koruyucu tedaviye tabi tutulmalıdır..

• Son denetim: Serbest bırakılmadan önce malzeme belgelerini, ana boyutları, görünümünü, montaj durumunu, çalışma esnekliğini, su geçirmezliğini, işaretleme ve teslimat belgelerini doğrulayın.

Özel Özellikler

• Standart: CB/Z 887-2007 → bu sayfa için tasarım, üretim ve kabul temeli.

• Yapılandırma: Su geçirmez vida tipi → paketlenmiş dolgu kutusu düzenlemesi dahil edilmiştir; su geçirmez tip ayrıdır.

• Zincir çapı: 28 / 32 / 34 mm → bu sayfada gösterilen standart diskret boyut serisi.

• Su geçirmezlik: ≥0.4 MPa statik su basıncı, hiçbir sızıntı → su geçirmez mühürleme düzenine uygulanır.

• Fil: Tr 24×5-7 veya Tr 26×5-7 → zincir boyutuna ve standart konfigürasyona göre seçilir.

• Malzemeler: Bileşene özel karbon çelik, paslanmaz çelik ve bakır alaşımlı malzemeler CB/Z 887-2007'ye göre → nihai parça parça sınıfları kontrol edilen BOM'yu takip eder.

• Çalışma: El ile vida ve kaydırıcı serbest bırakma → çalışma yönü, kanca bağlantısı ve mevcut boşluk onaylı kurulum çizimine uymalıdır.

• Denetim: Boyut, görsel, işlevsel ve su geçirmezlik denetimleri → emir gereksinimlerine göre tanık ve belge kapsamı.

• Sertifika Gerekçesi: Proje gereksinimine göre mevcuttur → üreticinin sertifikası, malzeme belgeleri ve sınıf / üçüncü taraf denetim kapsamı üretimden önce kabul edilmelidir.

Nasıl Çalışır?

Anchor chain end is connected to the release hook → Locking parts and screw mechanism retain the hook → Operator turns the operating shaft in the marked release direction → Trapezoidal screw drives the slider → Release hook disengages in a controlled sequence → Assembly is inspected and reset after operation

Başvurular

Watertight anchor-chain end release arrangements | Special-vessel anchoring systems | Drawing-controlled installations | Newbuilding projects | Repair and replacement projects specified to CB/Z 887-2007

Sertifikalar ve Avantajlar

Sertifikalar ve üçüncü taraf denetimleri proje gereksinimlerine, onaylanmış denetim kapsamına, malzeme izlenebilirliğine ve onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Bu sayfadaki su geçirmez yapılandırma hangi zincir boyutlarını kapsar?

A1: Burada gösterilen standart boyutlar 28 mm, 32 mm ve 34 mm'dir.Bu nedenle seçim, 28 ̊34 mm'yi sürekli bir aralık olarak değerlendirmek yerine, gerçek zincire ve onaylanmış kurulum çizimine uymalıdır..

S2: Su geçirmez tip için temel kabul şartı nedir?

A2: Doldurma kutusu mühürleme düzenlemesi, sızıntı olmadan en az 0,4 MPa'lık statik su basıncına dayanmalıdır.Anlaşılmış denetim planı, tanıklık ve belgelendirme gereksinimlerini tanımlamalıdır.

S3: Üretimden önce hangi bilgiler gereklidir?

A3: Zincirin boyutunu, montaj çizimini, zincirin sonu bağlantısını, sınır boyutlarını, şaft yönünü, çalışma boşluğunu, malzeme-doküman gereksinimini, kaplamayı, su geçirmezlik denetimi kapsamını doğrulayın.miktar ve teslimat talebi., test basıncı ve tanık kapsamı, malzeme / kaplama gereksinimleri, miktar, varış yeri ve teslimat programı.
