28–57mm CB887 Ticari Gemi Acil Demir Zinciri Bırakma Sistemi İçin Su Geçirmez Çapa Bırakıcı

Su Geçirmez Vidalı Ankraj Zinciri Ayırıcı | Eski Denizaltı Sistemleri için CB 887-1977

Ürüne Genel Bakış

CB 887-1977 su geçirmez vidalı tip çapa zinciri serbest bırakma cihazı, denizaltı çapa düzenlemeleri için orijinal standart tarafından amaçlanan mekanik bir acil durum serbest bırakma tertibatıdır. Çapa zincirini normal durumda tutmak ve gerektiğinde kontrollü bir manuel çalıştırma dizisiyle serbest bırakmak için dönen bir şaft, trapez vida, kaydırıcı, serbest bırakma kancası, kilitleme parçaları ve paketlenmiş bir salmastra kutusu yapısı kullanır.

Eski CB 887-1977 boyut serisi, 28 ila 57 mm arasındaki çapa zinciri çaplarını kapsar. Genel bir ticari gemi çapa sökücüsü olarak değil, değiştirme, onarım veya çizim kontrollü bir ürün olarak ele alınmalıdır. CB 887-2007, 1977 baskısının yerini aldı, zincir boyutu serisini revize etti, su geçirmez olmayan bir tip ekledi ve niceliksel bir su geçirmezlik gereksinimi getirdi. Onaylanmış kap çizimi, kurulum arayüzü, çalışma yönü, test kapsamı ve yetki veya sınıf gereksinimi bu nedenle teklif ve üretimden önce onaylanmalıdır.

Hızlı Özellikler

• Ürün tipi: Su geçirmez sarmal / vidalı ankraj zinciri ayırıcı → su geçirmez bir sınır boyunca mekanik tutma ve kontrollü acil durum serbest bırakma.
• Standart esası: CB 887-1977'nin eski konfigürasyonu → orijinal standart kapsamı sıradan ticari gemilerle değil, denizaltı uygulamalarıyla sınırlıdır.
• Eski zincir çapı aralığı: 28 / 31 / 34 / 43 / 49 / 53 / 57 mm → mevcut onaylı kurulum çizimine ve zincir bağlantı geometrisine göre seçin.
• Mevcut standart notu: CB 887-2007, 1977 baskısının yerine geçer → yeni projeler, mevcut 28/32/34 mm QS veya QF konfigürasyonunun gerekli olup olmadığını doğrulamalıdır.
• Su geçirmezlik referansı (CB 887-2007): 0,4 MPa'dan az olmayan statik su basıncında salmastra kutusu sızıntı testi → yalnızca onaylı test spesifikasyonuna dahil edildiğinde eski tedarik için geçerlidir.
• Çalıştırma mekanizması: döner mil + trapez vida + kaydırıcı + serbest bırakma kancası → manuel çalışma, düzgün hareket ve net açma / kilit yönü işareti açısından kontrol edilmelidir.
• Malzeme konsepti: karışık çelik, paslanmaz çelik, pirinç, burç ve paketleme bileşenleri → nihai malzeme sınıfları, tek bir genel malzeme tanımına değil, onaylanmış ürün reçetesine uygundur.
• Denetimin odak noktası: boyutlar, malzemeler, yüzey durumu, uygun olduğu yerde kaynak kalitesi, su geçirmezlik, çalışma esnekliği, işaretleme ve teslimat belgeleri.

Ana Teknik Parametreler

Seçim ve Sorgulama Kılavuzu

Adım 1: Gerekli standart revizyonu ve servis temelini onaylayın: eski CB 887-1977 değiştirme/onarım veya mevcut CB 887-2007 tasarımı.

Adım 2: Çapa zinciri çapını, orijinal model işaretini, zincir ucu bağlantısını ve mevcut kurulumu veya kap çizimini onaylayın. Mevcut standardın eski 31 mm boyutunu 32 mm'ye değiştirdiğini unutmayın.

Adım 3: Su geçirmez veya su geçirmez olmayan konfigürasyonu, sınır basıncını, test basıncını, tutma süresini, sızıntı kabulünü ve tanık gerekliliğini onaylayın.

Adım 4: Kurulum arayüzünü, çalışma mili yönünü, mevcut çalışma açıklığını, serbest bırakma yönünü, çevredeki yapıyı ve inceleme ve bakım erişimini onaylayın.

Adım 5: Onaylı malzeme listesini, paketleme tipini, yağlama noktalarını, kaplama sistemini, malzeme izlenebilirliğini, üretici belgelerini ve herhangi bir sınıf veya yetkili denetim kapsamını onaylayın.

Adım 6: Miktarı, uygulama kabı tipini, yedek fotoğrafları, orijinal çizimi veya boyutları, teslimat varış yerini ve gerekli teslimat süresini belirtin.

Yapı

Ana gövde | Serbest bırakma kancası | Büyük şaft | Küçük şaft | Kilitleme mandalı | Sıkıştırma somunu | Sıkıştırma manşonu | Ambalaj | Salmastra kutusu gövdesi | Çalı | Trapez vida | Kaydırıcı

Su Sızdırmazlık, Mekanizma ve Kalite Avantajları

• Paketli salmastra kutusu düzenlemesi, su geçirmez bir konfigürasyon belirtildiğinde çalışma mili çevresinde tanımlanmış bir sızdırmazlık arayüzü sağlar.
• Trapez vida, şaft dönüşünü kontrollü kaydırıcı hareketine dönüştürerek, serbest bırakma kancasının kasıtlı bir mekanik çalışma dizisi yoluyla ayrılmasına olanak tanır.
• Kilitleme mandalı ve işaretlenmiş açma/kilitleme yönü, istenmeyen işlemlerin azaltılmasına yardımcı olur; son kilitleme ve çalıştırma düzenlemesi onaylı çizime uygun olmalıdır.
• Fonksiyonel malzemeler bileşen görevine göre seçilmelidir: gövde ve kanca için yapısal sağlamlık, miller için korozyon ve aşınma direnci, burçlar ve vida parçaları için uygun yatak/diş malzemeleri ve salmastra kutusu için onaylanmış salmastra.
• Muayene, üzerinde mutabakata varılan kapsama göre malzeme dokümantasyonunu, boyutları, yüzey kusurlarını, uygun olduğu yerde kaynak kalitesini, yağlamayı, işaretlemeyi, düzgün dönüşü, sızıntı testini ve paketleme / teslimat kayıtlarını kapsamalıdır.
• Eski değiştirme çalışmaları için boyutsal değişim ve işletim erişimi, genel katalog uyumluluğundan daha önemlidir; Orijinal kurulum çizimi üretimi kontrol etmelidir.

Özel Özellikler

• Standart: CB 887-1977 → denizaltı uygulamaları için eski su geçirmez vidalı ankraj serbest bırakma cihazı.
• Hizmet Durumu: Eski / değiştirme esası → mevcut yeni inşa projeleri CB 887-2007'yi veya geçerli başka bir standardı gözden geçirmelidir.
• Zincir Çapı: 28-57 mm eski seri → tam ​​orijinal boyutu ve zincir ucu geometrisini doğrulayın.
• Su geçirmezlik: 0,4 MPa statik su basıncının mevcut standart referansı → eski test kapsamı, bekletme süresi ve kabul, siparişte belirtilecektir.
• Mekanizma: Trapez vida ve sürgü → şaftın dönüşü yoluyla kontrollü manuel serbest bırakma.
• Kurulum Arayüzü: Onaylanacak → onaylı GA, sınır ayrıntısı, çalışma yönü ve mevcut açıklık sağlayın.
• Malzemeler: Çoklu malzeme montajı → bileşen kaliteleri ve ikameleri onaylı BOM onayı gerektirir.
• Yüzey İşlem: Yağlanmış sürtünme yüzeyleri + belirtilen koruyucu kaplama → son kaplama, onaylanmış proje sistemini takip eder.
• Sertifika Gereksinimi: Sözleşmeye göre → Üretici sertifikası, malzeme belgeleri, test raporu, sınıf tanığı veya teklif öncesinde onaylanacak yetkili onayı.

Nasıl Çalışır?

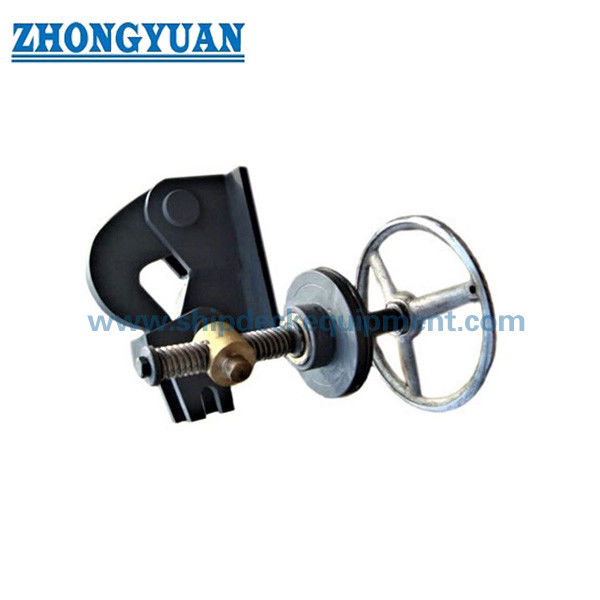

Ankraj zinciri, serbest bırakma kancasına bağlanır → Kilitleme parçaları ve vida mekanizması, kancayı normal durumda tutar → Operatör, mili / el çarkını işaretli serbest bırakma yönünde çevirir → Trapez vida, kaydırıcıyı tahrik eder ve kancayı serbest bırakır → Çapa zinciri, onaylanmış çalıştırma prosedürüne göre serbest bırakılır → Montaj kontrol edilir, bakımı yapılır ve çalışma sonrasında sıfırlanır

Uygulamalar

Eski denizaltı çapa sistemleri | Onarım ve değiştirme projeleri | Çekme kontrollü su geçirmez ankraj zinciri serbest bırakma düzenlemeleri | Orijinal CB 887-1977 kurulumlarıyla eşleşen yedek düzenekler

Sertifikalar ve Avantajlar

Sertifikalar ve üçüncü taraf muayenesi, sözleşmeye, onaylanmış muayene kapsamına, malzeme izlenebilirlik şartına, sınıf veya otorite kabul prosedürüne göre düzenlenebilmektedir. Varsayılan olarak dahil edilmezler.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası. Talep üzerine ve proje gereksinimine ve sınıf/yetki onayına tabi olarak mevcuttur.

Çizim ve Fotoğraflar

SSS

S1: CB 887-1977 dökme yük gemileri, tankerler veya diğer sıradan ticari gemiler için uygun mudur?

A1: Standardın belirtilen kapsamına göre değil. CB 887-1977 yalnızca denizaltı uygulamaları için tasarlandı. Bir ticari gemi projesinde, gemi tasarımcısının onaylı düzenlemesi kullanılmalı ve uygun olduğu yerde, belirli küçük ve orta ölçekli gemi basit çapa sökücüleri için CB/T 4219-2013 veya daha büyük köpek tipi zincir ayırıcıları için CB/T 3143-2013 gibi uygun bir standart onaylanmalıdır.

S2: CB 887-1977 ile karşılaştırıldığında CB 887-2007'de neler değişti?

Cevap2: 2007 baskısı eski standardın yerini aldı, su geçirmez olmayan bir tip ekledi, eski 43/49/53/57 mm boyutlarını kaldırdı, 31 mm'yi 32 mm olarak değiştirdi ve niceliksel bir su geçirmezlik gereksinimi ve test yöntemi ekledi. Teklif vermeden önce doğru revizyon üzerinde anlaşmaya varılmalıdır.

S3: Değiştirme teklifi için hangi bilgiler gereklidir?

Cevap 3: Orijinal modeli veya isim plakasını, zincir çapını, onaylı çizimi, kurulum ve çalıştırma tarafı fotoğraflarını, su geçirmez sınır gerekliliğini, test basıncını ve tanık kapsamını, malzeme / kaplama gerekliliklerini, miktarını, varış yerini ve teslimat programını sağlayın.
