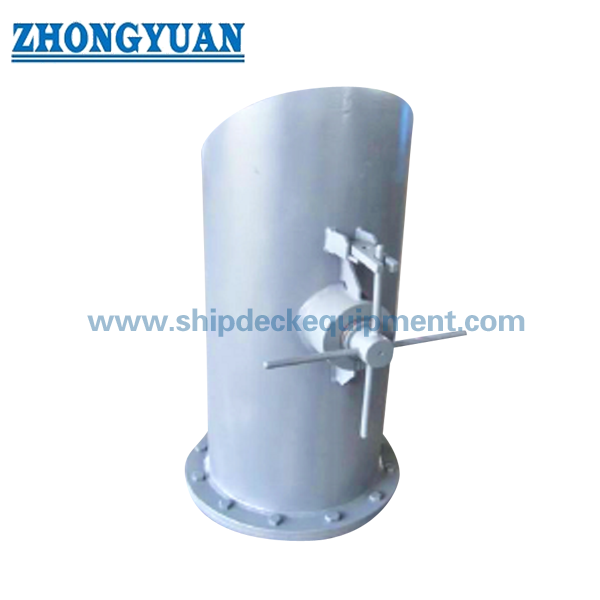

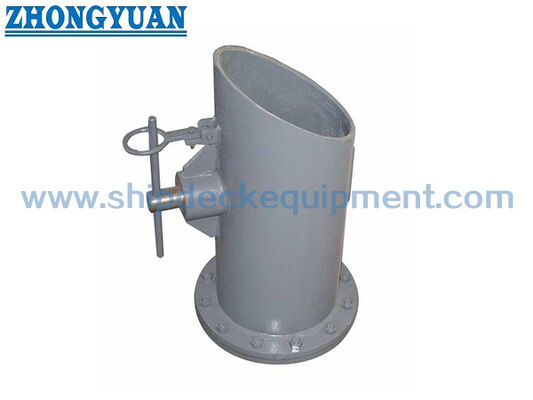

DIN 81860 Çapa Zinciri Kablo Kılıfı Çıkartıcı

DIN 81860 Çapa Zinciri Kablo Kılıfı Çıkartıcı

Ürün Genel Görünümü

DIN 81860 demir zinciri kablosu sıkıştırma çözücü, gemilerdeki demir zinciri kabloları için bir uç sabitleme cihazıdır.Normalde zincir kilitleme sisteminde demir zincirinin iç ucunda düzenlenmiştir., burada zincirin sonu normal hizmet sırasında sabitlenmeli ve geminin ankaralı zincirin acil durum boşaltmasına ihtiyacı olduğunda serbest bırakılmalıdır.

Bu sayfa su geçirmez ve su geçirmez besleme seçeneklerini kapsar. Su geçirmez sürümü, zincir dolabının veya ilgili su geçirmez sınırın çevresinde mühürleme performansı gerektiğinde seçilir,Su geçirmez versiyon, kurulum çiziminde bir mühürleme fonksiyonu gerekmediğinde kullanılırkenSon standart baskı, zincir sınıfı, malzeme sınıfı, kurulum arayüzü, serbest bırakma düzenlemesi ve su geçirmezlik testi gereksinimleri üretimden önce onaylanmalıdır.

Hızlı Özellikler

• Ürün türü: Çapa zinciri kablosu sıkma / çapa zinciri serbest bırakıcı / uç bağlama → iç zincirin ucunu bağlar ve kapın düzenine göre acil serbest bırakmayı sağlar.
• Standart referans: DIN 81860-1999 proje tarafından sağlanan → en son standarda ihtiyacınız varsa mevcut DIN 81860-1 / DIN 81860-2 basımlarını kontrol edebilirsiniz.
• Zincirin nominal çapı: temin edilen tablodaki 36 mm ile 152 mm arasında → çok çeşitli gemi demir zincir boyutlarına uygundur.
• Çapa zinciri sınıfı: 2. ve 3. sınıf çapa zincirleri için geçerlidir → nihai zincir sınıfı ve sınıf onayının kapsamı proje spesifikasyonu ile onaylanmalıdır.
• Su geçirmez seçenek: su geçirmez veya su geçirmez sürüm → su geçirmez işlev testi, basınç, süre ve tanık gereksinimleri sipariş vermeden önce onaylanmalıdır.
• Malzeme seçenekleri: C-Mn çelik, dökme çelik veya paslanmaz çelik → tam malzeme sınıfı, ısı işleme ve izlenebilirlik proje gereksinimlerini takip etmelidir.
• Yüzey işlemi: Sa 2.5 patlama + bir katmanlı epoksi dükkanı primer, galvanizli, paslanmaz çelik cilalı veya özel kaplama → nihai finiş, kap kaplama planına uymalıdır.
• Sertifika kapsamı: yapımcı sertifikası, malzeme sertifikası, sınıf denetimi ve su geçirmez test kaydı sipariş gereksinimine göre mevcuttur.

Ana teknik parametreler

Seçim ve Soruşturma Rehberi

• Adım 1: DIN 81860 standart sürümünü, ürün adını ve projenin su geçirmez veya su geçirmez yapıyı gerektirdiğini doğrulayın.
• Adım 2: Zincirin nominal çapını, zincir sınıfını, son bağlantı düzenini ve ürünün yeni inşaat, onarım veya değiştirme için olup olmadığını doğrulayın.
• Adım 3: Kurulum konumunu, zincir lokar / duvar arayüzünü, mevcut çalışma alanını, serbest bırakma yönünü ve çevredeki takviyeyi çizimle doğrulayın.
• Adım 4: Malzeme gereksinimini onaylayın: C-Mn çelik, dökme çelik, paslanmaz çelik veya sertifika izlenebilirliği olan özel proje malzemesi.
• Adım 5: Yüzey tedavisini ve denetim kapsamını doğrulayın: dükkan başlangıcı, galvanize bitirme, paslanmaz çelik cilalama, sınıf denetimi ve gerekirse su geçirmezlik fonksiyon testi.
• Adım 6: miktarı, teslimat yeri, gerekli teslimat süresini, gemi türünü, sınıflandırma topluluğu gereksinimini, GA çizimini ve mevcutsa referans fotoğraflarını belirtin.

Yapı

Cable clench body | Chain end fastening interface | Release / slip arrangement | Operating or release access | Watertight sealing option | Non-watertight option | Chain locker / bulkhead installation interface | Surface protection

Zincir Dolap Güvenliği ve Mühendislik Avantajları

• DIN 81860 boyut aralığı, son sabitleme cihazını belirtilen demir zinciri çapıyla eşleştirmeye yardımcı olur ve değiştirme veya teklif sırasında belirsizlikleri azaltır.
• Su geçirmez ve su geçirmez sürümler, su geçirmez bütünlüğü gerektiren kap düzeninin olduğu yerde, mühürlemeyen bir ürünün kullanılmasını önleyen soruşturma aşamasında ayrılabilir.
• Aygıt acil zincir çözme mantığını destekler: demir zincir ucu normalde sabitlenmiştir.ve en son bağlantı tehlikeli koşullar altında gemi düzenleme demir kurban gerektirir zaman serbest bırakılabilir.
• Su geçirmez projeler için, tek bir evrensel test koşulunu varsaymak yerine, mühürleme yapısı, dikiş veya O halka ayrıntıları, test basıncı, test süresi ve sınıf tanığı kapsamı doğrulanmalıdır.
• Malzeme seçimi C-Mn çelik, dökme çelik veya paslanmaz çelik projeleri için ayarlanabilir, ancak tam sınıf, kaynak / dökme işlemi,ve sertifika izlenebilirliği üretimden önce tanımlanmalıdır.
• Sa 2.5 patlama ve epoksi dükkan başlangıcı gibi yüzey hazırlığı, nihai kap kaplama için kontrollü bir temel durumu sağlamaya yardımcı olur.Galvanizli veya paslanmaz çelik parlatılmış bitirme belirtildiği zaman tartışılabilirken.
• Değiştirme projeleri için, mevcut zincir dolap arayüzü, delik konumu, son bağlantı bağlantısı ve mevcut çalışma boşluğu, birbirini değiştirebilirliği onaylamadan önce kontrol edilmelidir.

Özel Özellikler

• Standart: DIN 81860-1999 → Tersanenin veya sahibi spesifikasyonunun bu Alman standart demir zinciri ucu bağlamasını gerektirdiğinde kullanılır.
• Mevcut Standart Kontrol: DIN 81860-1 / DIN 81860-2:2022 → projenin hala 1999 baskısını mı yoksa en son DIN baskısını mı gerektirdiğini doğrulayın.
• Sürüm: Su geçirmez / Su geçirmez → zincir dolabı sınırına, mühürleme gereksinimine ve kurulum çizimine göre seçin.
• Nominel Zincir Diametresi: 36 ′′ 152 mm → sıkıca demir zinciri boyutuna ve son bağlantı düzenine göre seçin.
• Anker Zinciri Derecesi: Sınıf 2 / Sınıf 3 sağlandığı gibi → nihai derece, sınıf kuralı temeli ve kabul şartı onaylanmalıdır.
• Malzeme: C-Mn çelik / dökme çelik / paslanmaz çelik → sipariş vermeden önce kesin sınıf ve sertifika kapsamı onaylanmalıdır.
• Su geçirmezlik fonksiyon testi: Proje gereksinimine göre mevcuttur → basınç, süre, denetim yöntemi ve onaylanması gereken tanık gereksinimleri.
• Yüzey Tedavisi: Sa 2.5 patlama + epoksi dükkanı primer / galvaniz / özelleştirilmiş → nihai yüzey durumu kap kaplama özelliklerine uymalıdır.
• Sertifika Gerekliliği: İsteğe göre mevcut → sınıf sertifikası, üreticinin sertifikası, malzeme sertifikası ve test kaydı onaylanmış sipariş kapsamına göre düzenlenmiştir.

Nasıl Çalışır?

Anchor chain end is connected to the clench releaser → Chain end remains secured during normal service → Operator activates the release arrangement when emergency discharge is required → Chain end is released from the fastening point → Anchor and chain can run out according to the vessel emergency procedure

Başvurular

Anchor chain locker | Anchor chain end fastening | Emergency anchor chain release system | Ship anchoring arrangement | Commercial vessels | Newbuilding projects | Repair and replacement projects | Watertight or non-watertight chain locker installations

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine, su geçirmezlik testi gereksinimine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

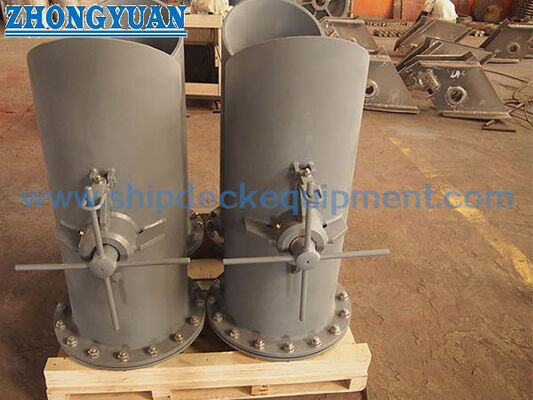

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: Su geçirmez ve su geçirmez sürümler arasındaki fark nedir?

A1: Su geçirmez versiyon, kurulum zincir dolabının veya ilgili su geçirmez sınırın etrafında mühürleme gerektirdiğinde kullanılır.Su geçirmez versiyonu, mühürleme fonksiyonu gerekmediğinde kullanılır.Su geçirmez projeler için test basıncı, test süresi, mühürleme ayrıntıları ve sınıf tanığı gereksinimi doğrulanmalıdır.

S2: Bu ürün güverte zinciri tıkacı ile aynı mı?

A2: No. Bir DIN 81860 demir zinciri kablosunun sıkıştırma serbest bırakıcısı, iç demir zinciri ucu için bir uç bağlama / serbest bırakma cihazıdır.Çaprazlama işlemleri sırasında zinciri tutmak ve yönlendirmek için genellikle güvertede bir zincir kapağı düzenlenirİki ürün çizimlerde veya tekliflerde karıştırılmamalıdır.

S3: Ödeme yapmadan önce hangi bilgilere ihtiyaç duyulur?

A3: Lütfen standart sürümü, su geçirmez veya su geçirmez sürümünü, zincir çapını, zincir kalitesini, malzemeyi, yüzey işlemini, miktarı, sertifika gereksinimini, su geçirmezlik testi gereksinimini onaylayın.kurulum çizimi, teslimat yeri ve gerekli teslimat süresi.
