Anker Zinciri Sonu Bağlama ve Serbestleştirici DIN 81860, Su geçirmez / Su geçirmez Tipi
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | DIN 81860-1999; Alman Standardı | Nominal Zincir Çapı: | 36 mm'den 152 mm'ye |
|---|---|---|---|
| Malzemeler: | C-Mn Çelik, Paslanmaz Çelik | Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Parlak Paslanmaz Çelik, özelleştirilmiş |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, vb. | ||
| Vurgulamak: | DIN 81860 kablo sıkma,Çelik DIN 81860 kablo sıkma,DIN 81860-1999 Ankraj Ayırıcı |
||
Ürün Açıklaması
Çapa Zinciri Uç Bağlantı & Serbest Bırakma | DIN 81860, Su Geçirmez / Su Geçirmez Olmayan Tip
Ürün Genel Bakışı
DIN 81860 çapa zinciri kilit serbest bırakıcısı, gemilerde çapa zinciri kabloları için bir uç bağlantı cihazıdır. Normalde zincir dolabı sistemindeki çapa zincirinin iç ucunda bulunur, burada zincir ucu normal hizmet sırasında sabitlenmeli ve geminin acil çapa zinciri tahliyesine ihtiyaç duyması gerektiğinde serbest bırakılmalıdır.
Bu sayfa su geçirmez ve su geçirmez olmayan tedarik seçeneklerini kapsamaktadır. Su geçirmez versiyon, zincir dolabı veya ilgili su geçirmez sınır çevresinde sızdırmazlık performansı gerektiğinde seçilirken, su geçirmez olmayan versiyon kurulum çiziminin sızdırmazlık fonksiyonu gerektirmediği yerlerde kullanılır. Üretimden önce nihai standart sürümü, zincir sınıfı, malzeme sınıfı, kurulum arayüzü, serbest bırakma düzenlemesi ve su geçirmezlik testi gereksinimi teyit edilmelidir.
Hızlı Özellikler
- Ürün tipi: çapa zinciri kilit / çapa zinciri serbest bırakıcı / uç bağlantı → iç zincir ucunu sabitler ve gemi düzenlemesine göre acil serbest bırakmaya izin verir.
- Standart referans: Proje tarafından sağlanan DIN 81860-1999 → tersane en son standardı gerektiriyorsa mevcut DIN 81860-1 / DIN 81860-2 sürümleri kontrol edilebilir.
- Nominal zincir çapı: Sağlanan tabloda 36 mm ila 152 mm → çok çeşitli gemi çapa zinciri boyutları için uygundur.
- Çapa zinciri sınıfı: Sınıf 2 ve Sınıf 3 çapa zincirleri için geçerlidir → nihai zincir sınıfı ve sınıf onay kapsamı proje spesifikasyonu ile teyit edilmelidir.
- Su geçirmezlik seçeneği: su geçirmez veya su geçirmez olmayan versiyon → su geçirmezlik fonksiyon testi, basınç, süre ve tanık gereksinimi siparişten önce teyit edilmelidir.
- Malzeme seçenekleri: C-Mn çeliği, dökme çelik veya paslanmaz çelik → kesin malzeme sınıfı, ısıl işlem ve izlenebilirlik proje gereksinimini takip etmelidir.
- Yüzey işlemi: Sa 2.5 kumlama + bir kat epoksi atölye astarı, galvanizli, paslanmaz çelik cilalı veya özelleştirilmiş kaplama → nihai kaplama gemi kaplama planına uygun olmalıdır.
- Sertifika kapsamı: sipariş gereksinimine göre üretici sertifikası, malzeme sertifikası, sınıf denetimi ve su geçirmezlik testi kaydı mevcuttur.
Ana Teknik Parametreler
| Zincir Çapları | Çap1 X s1 | Çap d2 | l1 | U1 | v1 | v2 | a1 | a2 |
| 36 38 40 42 44 46 | 273 X 12,5 | 375 | 735 | 75 | 10 | 75 | 6 | 3 |
| 48 50 52 54 56 | 323,9 X 14,2 | 440 | 835 | 95 | 12 | 90 | 4 | |
| 58 60 62 64 66 68 | 406,4 X 16 | 540 | 995 | 110 | 14 | 95 | 8 | 5 |
| 70 73 76 78 81 | 508 X 17,5 | 645 | 1245 | 105 | 15 | 100 | 10 | 6 |
| 84 87 90 92 | 130 | 150 | ||||||
| 95 97 100 102 105 | 610 X20 | 754 | 1430 | 18 | 8 | |||
| 107 111 114 | 170 | 185 | ||||||
| 117 120 122 124 127 | 711 X 22,2 | 856 | 1615 | 20 | 12 | |||
| 130 132 137 | 813 X 22,2 | 958 | 1790 | |||||
| 142 147 152 | 914 X 25 | 1060 | 1970 | 190 | 22 | 200 | 14 | 10 |
Seçim & Sorgulama Rehberi
- Adım 1: DIN 81860 standart sürümünü, ürün adını ve projenin su geçirmez veya su geçirmez olmayan yapı gerektirip gerektirmediğini teyit edin.
- Adım 2: Nominal zincir çapını, zincir sınıfını, uç bağlantı düzenlemesini ve ürünün yeni inşa, onarım veya değişim için olup olmadığını teyit edin.
- Adım 3: Kurulum konumunu, zincir dolabı / bölme arayüzünü, mevcut çalışma alanını, serbest bırakma yönünü ve çizime göre çevresel takviyeyi teyit edin.
- Adım 4: Malzeme gereksinimini teyit edin: C-Mn çeliği, dökme çelik, paslanmaz çelik veya sertifika izlenebilirliğine sahip özel proje malzemesi.
- Adım 5: Yüzey işlemini ve denetim kapsamını teyit edin: atölye astarı, galvanizli kaplama, paslanmaz çelik parlatma, sınıf denetimi ve gerekirse su geçirmezlik fonksiyon testi.
- Adım 6: Miktarı, teslimat yerini, gerekli teslimat süresini, gemi tipini, sınıflandırma topluluğu gereksinimini, GA çizimini ve mevcutsa referans fotoğrafları sağlayın.
Yapı
Kablo kilit gövdesi | Zincir uç bağlantı arayüzü | Serbest bırakma / kaydırma düzenlemesi | Çalıştırma veya serbest bırakma erişimi | Su geçirmez sızdırmazlık seçeneği | Su geçirmez olmayan seçenek | Zincir dolabı / bölme kurulum arayüzü | Yüzey koruması
Zincir Dolabı Güvenlik ve Mühendislik Avantajları
- DIN 81860 boyut aralığı, uç bağlantı cihazını belirtilen çapa zinciri çapıyla eşleştirmeye yardımcı olur, bu da değişim veya teklif sırasında belirsizliği azaltır.
- Su geçirmez ve su geçirmez olmayan versiyonlar sorgulama aşamasında ayrılabilir, bu da gemi düzenlemesinin su geçirmez bütünlük gerektirdiği yerlerde sızdırmazlık sağlamayan bir ürün kullanılmasını önler.
- Cihaz acil zincir serbest bırakma mantığını destekler: çapa zinciri ucu normalde sabitlenir ve gemi düzenlemesinin tehlikeli koşullar altında çapa fedakarlığı gerektirmesi durumunda uç bağlantısı serbest bırakılabilir.
- Su geçirmez projeler için, tek bir evrensel test koşulu varsaymak yerine sızdırmazlık yapısı, conta veya O-ring detayı, test basıncı, test süresi ve sınıf tanık kapsamı teyit edilmelidir.
- Malzeme seçimi C-Mn çeliği, dökme çelik veya paslanmaz çelik projeler için ayarlanabilir, ancak kesin sınıf, kaynak / döküm işlemi ve sertifika izlenebilirliği üretimden önce tanımlanmalıdır.
- Sa 2.5 kumlama ve epoksi atölye astarı gibi yüzey hazırlığı, nihai gemi kaplaması için kontrollü bir temel koşul sağlamaya yardımcı olurken, galvanizli veya paslanmaz çelik cilalı kaplama belirtildiğinde tartışılabilir.
- Değişim projeleri için, mevcut zincir dolabı arayüzü, delik konumu, uç bağlantı bağlantısı ve mevcut çalışma boşluğu, değiştirilebilirlik teyit edilmeden önce kontrol edilmelidir.
Özel Nitelikler
- Standart: DIN 81860-1999 → tersane veya mal sahibi spesifikasyonu bu Alman standardı çapa zinciri uç bağlantısını gerektirdiğinde kullanılır.
- Mevcut Standart Kontrolü: DIN 81860-1 / DIN 81860-2:2022 → projenin hala 1999 sürümünü veya en son DIN sürümünü gerektirip gerektirmediğini teyit edin.
- Sürüm: Su geçirmez / Su geçirmez olmayan → zincir dolabı sınırı, sızdırmazlık gereksinimi ve kurulum çizimine göre seçin.
- Nominal Zincir Çapı: 36-152 mm → çapa zinciri boyutuna ve uç bağlantı düzenlemesine göre kesinlikle seçin.
- Çapa Zinciri Sınıfı: Sağlanan Sınıf 2 / Sınıf 3 → nihai sınıf, sınıf kuralı temeli ve kabul gereksinimi teyit edilmelidir.
- Malzeme: C-Mn çeliği / dökme çelik / paslanmaz çelik → kesin sınıf ve sertifika kapsamı siparişten önce teyit edilecektir.
- Su Geçirmezlik Fonksiyon Testi: Proje gereksinimine göre mevcuttur → basınç, süre, denetim yöntemi ve tanık gereksinimi teyit edilecektir.
- Yüzey İşlemi: Sa 2.5 kumlama + epoksi atölye astarı / galvanizli / özelleştirilmiş → nihai yüzey koşulu gemi kaplama spesifikasyonunu takip etmelidir.
- Sertifika Gereksinimi: Talep üzerine mevcuttur → sınıf sertifikası, üretici sertifikası, malzeme sertifikası ve test kaydı teyit edilen sipariş kapsamına göre düzenlenir.
Nasıl Çalışır
Çapa zinciri ucu kilit serbest bırakıcıya bağlanır → Zincir ucu normal hizmet sırasında sabit kalır → Operatör acil tahliye gerektiğinde serbest bırakma düzenlemesini etkinleştirir → Zincir ucu bağlantı noktasından serbest bırakılır → Çapa ve zincir geminin acil durum prosedürüne göre dışarı çıkabilir.
Uygulamalar
Çapa zinciri dolabı | Çapa zinciri uç bağlantısı | Acil çapa zinciri serbest bırakma sistemi | Gemi çapalaşma düzenlemesi | Ticari gemiler | Yeni inşa projeleri | Onarım ve değişim projeleri | Su geçirmez veya su geçirmez olmayan zincir dolabı kurulumları
Sertifikalar ve Avantajlar
Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine, su geçirmezlik testi gereksinimine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

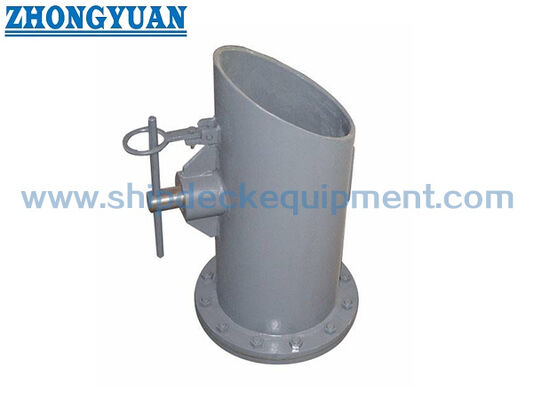

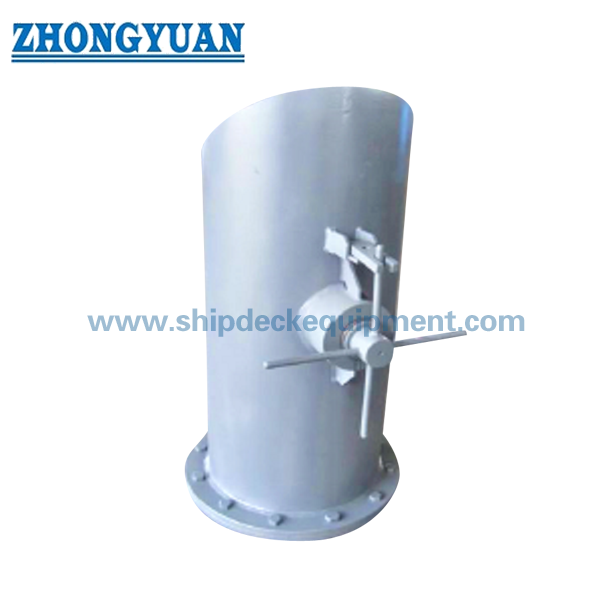

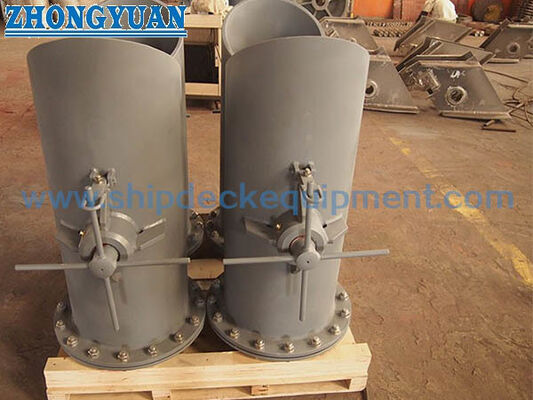

Çizim ve Fotoğraflar
SSS
S1: Su geçirmez ve su geçirmez olmayan versiyon arasındaki fark nedir?
C1: Su geçirmez versiyon, kurulumun zincir dolabı veya ilgili su geçirmez sınır çevresinde sızdırmazlık gerektirdiği durumlarda kullanılır. Su geçirmez olmayan versiyon, sızdırmazlık fonksiyonunun gerekmediği yerlerde kullanılır. Su geçirmez projeler için test basıncı, test süresi, sızdırmazlık detayları ve sınıf tanık gereksinimi teyit edilmelidir.
S2: Bu ürün güverte zincir durdurucu ile aynı mı?
C2: Hayır. DIN 81860 çapa zinciri kablo kilit serbest bırakıcısı, iç çapa zinciri ucu için bir uç bağlantı / serbest bırakma cihazıdır. Bir zincir durdurucu, çapalaşma işlemleri sırasında zinciri tutmak ve yönlendirmek için normalde güverteye yerleştirilir. İki ürün çizimlerde veya tekliflerde karıştırılmamalıdır.
S3: Teklif vermeden önce hangi bilgilere ihtiyaç vardır?
C3: Lütfen standart sürümünü, su geçirmez veya su geçirmez olmayan versiyonunu, zincir çapını, zincir sınıfını, malzemesini, yüzey işlemini, miktarını, sertifika gereksinimini, su geçirmezlik testi gereksinimini, kurulum çizimini, teslimat yerini ve gerekli teslimat süresini teyit edin.
