DIN 81860 Çapa Zinciri Kablo Kılıfı Çıkartıcı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | Zhongyuan Marine Equipmen |
| Sertifika: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Model numarası: | standart veya özelleştirilmiş |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | 1 adet |
|---|---|
| Fiyat: | Based on quotation |
| Ambalaj bilgileri: | Standart palet veya özelleştirilmiş ambalajı dışa aktarın |
| Teslim süresi: | Proje gereksinimlerine göre |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | Proje gereksinimlerine göre özel üretim |
|
Detay Bilgi |
|||
| Teknik standart: | DIN 81860-1999; Alman Standardı | Nominal Zincir Çapı: | 36 mm'den 152 mm'ye |
|---|---|---|---|
| Malzemeler: | C-Mn Çelik, Paslanmaz Çelik | Yüzey İşlem: | S2.5'e kadar kumlama + bir kat epoksi ön imalat astarı, Parlak Paslanmaz Çelik, özelleştirilmiş |
| Sınıflandırma Sertifikaları: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, vb. | ||
| Vurgulamak: | DIN 81860 kablo sıkma,Çelik DIN 81860 kablo sıkma,DIN 81860-1999 Ankraj Ayırıcı |
||
Ürün Açıklaması
DIN 81860 Ankraj Zinciri Kablo Sıkma Ayırıcı | Su Geçirmez / Su Geçirmez Olmayan Uç Bağlantısı
Ürüne Genel Bakış
DIN 81860 çapa zinciri kablo sıkma ayırıcısı, gemilerdeki çapa zinciri kabloları için bir uç sabitleme cihazıdır. Normalde zincir kilitleme sistemindeki çapa zincirinin iç ucunda düzenlenir; burada zincir ucunun normal hizmet sırasında sabitlenmesi ve geminin acil durum çapa zincirinin boşaltılması gerektiğinde serbest bırakılması gerekir.
Bu sayfa su geçirmez ve su geçirmez olmayan besleme seçeneklerini kapsar. Su geçirmez versiyon, zincir dolabı veya ilgili su geçirmez sınır çevresinde sızdırmazlık performansı gerektiğinde seçilir; su geçirmez olmayan versiyon ise kurulum çiziminin sızdırmazlık fonksiyonu gerektirmediği durumlarda kullanılır. Nihai standart sürüm, zincir kalitesi, malzeme kalitesi, kurulum arayüzü, serbest bırakma düzenlemesi ve su geçirmezlik testi gereklilikleri üretimden önce onaylanmalıdır.
Hızlı Özellikler
- Ürün tipi: çapa zinciri kablo kıskacı / çapa zinciri serbest bırakıcı / uç sabitleme → içteki zincir ucunu sabitler ve tekne düzenine göre acil durum serbest bırakılmasına olanak sağlar.
- Standart referans: Proje tarafından sağlanan DIN 81860-1999 → tersanenin en son standardı gerektirip gerektirmediği güncel DIN 81860-1 / DIN 81860-2 sürümleri kontrol edilebilir.
- Nominal zincir çapı: Birlikte verilen tabloda 36 mm ila 152 mm → çok çeşitli gemi çapa zinciri boyutlarına uygundur.
- Çapa zinciri sınıfı: 2. Sınıf ve 3. Sınıf çapa zincirleri için geçerlidir → son zincir kalitesi ve sınıf onay kapsamı proje spesifikasyonu ile onaylanmalıdır.
- Su geçirmez seçeneği: su geçirmez veya su geçirmez olmayan versiyon → siparişten önce su geçirmezlik fonksiyon testi, basınç, süre ve tanık gerekliliği onaylanmalıdır.
- Malzeme seçenekleri: C-Mn çeliği, dökme çelik veya paslanmaz çelik → tam malzeme kalitesi, ısıl işlem ve izlenebilirlik proje gereksinimlerine uygun olmalıdır.
- Yüzey işleme: Sa 2,5 raspa + tek kat epoksi ön imalat astarı, galvanizli, paslanmaz çelik cilalı veya özelleştirilmiş kaplama → son kaplama, kap kaplama planına uygun olmalıdır.
- Sertifika kapsamı: Sipariş ihtiyacına göre üretici sertifikası, malzeme sertifikası, sınıf denetimi ve su geçirmez test kaydı mevcuttur.
Ana Teknik Parametreler
| Zincir Çapları | Fd1 X s1 | Ф d2 | l1 | U1 | v1 | v2 | a1 | a2 |
| 36 38 40 42 44 46 | 273X12,5 | 375 | 735 | 75 | 10 | 75 | 6 | 3 |
| 48 50 52 54 56 | 323,9 X 14,2 | 440 | 835 | 95 | 12 | 90 | 4 | |
| 58 60 62 64 66 68 | 406,4X16 | 540 | 995 | 110 | 14 | 95 | 8 | 5 |
| 70 73 76 78 81 | 508X17,5 | 645 | 1245 | 105 | 15 | 100 | 10 | 6 |
| 84 87 90 92 | 130 | 150 | ||||||
| 95 97 100 102 105 | 610X20 | 754 | 1430 | 18 | 8 | |||
| 107 111 114 | 170 | 185 | ||||||
| 117 120 122 124 127 | 711X22,2 | 856 | 1615 | 20 | 12 | |||
| 130 132 137 | 813X22,2 | 958 | 1790 | |||||
| 142 147 152 | 914X25 | 1060 | 1970 | 190 | 22 | 200 | 14 | 10 |
Seçim ve Sorgulama Kılavuzu
- Adım 1: DIN 81860 standart sürümünü, ürün adını ve projenin su geçirmez veya su geçirmez olmayan yapı gerektirip gerektirmediğini doğrulayın.
- Adım 2: Nominal zincir çapını, zincir kalitesini, uç bakla düzenini ve ürünün yeni yapım, onarım veya değiştirme amaçlı olup olmadığını doğrulayın.
- Adım 3: Çizim yaparak kurulum konumunu, zincir kilidi/bölme arayüzünü, mevcut çalışma alanını, serbest bırakma yönünü ve çevredeki takviyeyi doğrulayın.
- Adım 4: Malzeme gereksinimini onaylayın: C-Mn çeliği, dökme çelik, paslanmaz çelik veya izlenebilirlik sertifikasına sahip özel proje malzemesi.
- Adım 5: Yüzey işlemini ve denetim kapsamını onaylayın: ön imalat astarı, galvaniz kaplama, paslanmaz çelik cilalama, sınıf denetimi ve gerekiyorsa su geçirmezlik fonksiyon testi.
- Adım 6: Miktarı, teslimat varış yerini, gerekli teslimat süresini, gemi tipini, sınıflandırma kuruluşu gerekliliklerini, GA çizimini ve varsa referans fotoğraflarını sağlayın.
Yapı
Kablo kelepçesi gövdesi | Zincir ucu sabitleme arayüzü | Serbest bırakma / kayma düzenlemesi | İşletim veya serbest bırakma erişimi | Su geçirmez sızdırmazlık seçeneği | Su geçirmez olmayan seçenek | Zincir dolabı / bölme kurulum arayüzü | Yüzey koruması
Zincirli Dolap Güvenliği ve Mühendislik Avantajları
- DIN 81860 boyut aralığı, uç sabitleme cihazının belirtilen çapa zinciri çapıyla eşleştirilmesine yardımcı olarak değiştirme veya fiyat teklifi sırasında belirsizliği azaltır.
- Su geçirmez ve su geçirmez olmayan versiyonlar, soruşturma aşamasında ayrılabilir; bu, hazne düzenlemesinin su geçirmez bütünlük gerektirdiği durumlarda sızdırmaz olmayan bir ürünün kullanılmasını önler.
- Cihaz, acil durum zinciri serbest bırakma mantığını destekler: çapa zincirinin ucu normalde sabitlenir ve kap düzenlemesi tehlikeli koşullar altında çapanın feda edilmesini gerektirdiğinde uç bağlantı serbest bırakılabilir.
- Su geçirmez projeler için tek bir evrensel test koşulu varsaymak yerine sızdırmazlık yapısı, conta veya O-ring detayı, test basıncı, test süresi ve sınıf tanık kapsamı onaylanmalıdır.
- Malzeme seçimi C-Mn çeliği, dökme çelik veya paslanmaz çelik projeleri için ayarlanabilir ancak üretimden önce kesin kalite, kaynak/döküm işlemi ve sertifika izlenebilirliği tanımlanmalıdır.
- Sa 2.5 raspa ve epoksi ön imalat astarı gibi yüzey hazırlığı, son kap kaplaması için kontrollü bir temel koşulu sağlamaya yardımcı olurken, belirtildiğinde galvanizli veya paslanmaz çelik cilalı son işlem tartışılabilir.
- Değiştirme projeleri için, değiştirilebilirlik onaylanmadan önce mevcut zincir kilitleme arayüzü, delik konumu, uç bakla bağlantısı ve mevcut çalışma açıklığı kontrol edilmelidir.
Özel Özellikler
- Standart: DIN 81860-1999 → tersane veya gemi sahibi spesifikasyonu bu Alman standardı çapa zinciri ucu tespitini gerektirdiğinde kullanın.
- Güncel Standart Kontrolü: DIN 81860-1 / DIN 81860-2:2022 → projenin hâlâ 1999 baskısını mı yoksa en son DIN baskısını mı gerektirdiğini doğrulayın.
- Versiyon: Su geçirmez / Su geçirmez değil → zincir dolabı sınırına, sızdırmazlık gereksinimine ve montaj çizimine göre seçim yapın.
- Nominal Zincir Çapı: 36–152 mm → kesinlikle çapa zinciri boyutuna ve uç bakla düzenine göre seçin.
- Çapa Zinciri Derecesi: Tedarik edildiği gibi Derece 2 / Derece 3 → son derece, sınıf kuralı esası ve kabul gerekliliği onaylanmalıdır.
- Malzeme: C-Mn çelik / çelik döküm / paslanmaz çelik → siparişten önce kesin kalite ve sertifika kapsamı onaylanmalıdır.
- Su Geçirmezlik Fonksiyon Testi: Proje gereksinimine göre mevcuttur → basınç, süre, muayene yöntemi ve onaylanması gereken tanık gereksinimi.
- Yüzey İşlemi: Sa 2.5 kumlama + epoksi ön imalat astarı / galvanizli / özelleştirilmiş → son yüzey durumu, kap kaplama spesifikasyonuna uygun olmalıdır.
- Sertifika Gerekliliği: Talep üzerine verilir → Onaylanan sipariş kapsamına göre sınıf sertifikası, üretici sertifikası, malzeme sertifikası ve test kaydı düzenlenir.
Nasıl Çalışır?
Çapa zincirinin ucu sıkma serbest bırakıcıya bağlanır → Zincir ucu normal servis sırasında sabitlenmiş halde kalır → Operatör, acil durum tahliyesi gerektiğinde serbest bırakma düzenini etkinleştirir → Zincir ucu sabitleme noktasından serbest bırakılır → Çapa ve zincir, geminin acil durum prosedürüne göre tükenebilir
Uygulamalar
Çapa zinciri dolabı | Çapa zinciri ucu sabitlemesi | Acil durum çapa zinciri serbest bırakma sistemi | Gemi demirleme düzenlemesi | Ticari gemiler | Yeni inşa projeleri | Onarım ve değiştirme projeleri | Su geçirmez veya su geçirmez olmayan zincirli dolap kurulumları
Sertifikalar ve Avantajlar
Sertifikalar proje ihtiyacına, muayene kapsamına, malzeme izlenebilirliğine, su geçirmezlik testi şartına ve klas kuruluşu onay prosedürüne göre düzenlenebilmektedir.
Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

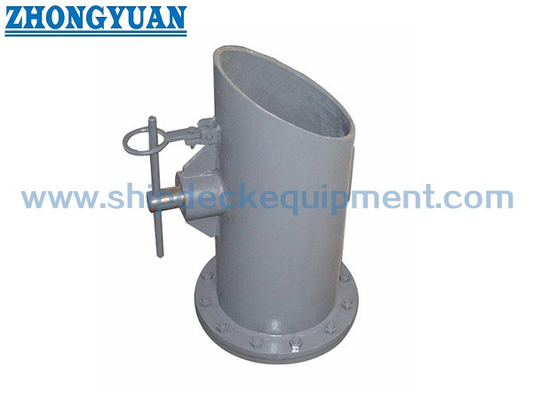

Çizim ve Fotoğraflar
SSS
S1: Su geçirmez ve su geçirmez olmayan versiyon arasındaki fark nedir?
Cevap 1: Kurulum sırasında zincir dolabının veya ilgili su geçirmez sınırın kapatılması gerektiğinde su geçirmez versiyon kullanılır. Sızdırmazlık fonksiyonunun gerekli olmadığı durumlarda su geçirmez olmayan versiyon kullanılır. Su geçirmez projeler için test basıncı, test süresi, sızdırmazlık detayları ve sınıf tanık gerekliliği onaylanmalıdır.
S2: Bu ürün güverte zinciri durdurucuyla aynı mı?
A2: Hayır. DIN 81860 çapa zinciri kablo sıkma ayırıcısı, iç çapa zinciri ucu için bir uç bağlama/serbest bırakma cihazıdır. Demirleme işlemleri sırasında zinciri tutmak ve yönlendirmek için normalde güvertede bir zincir durdurucu düzenlenir. Çizimlerde veya alıntılarda iki ürün karıştırılmamalıdır.
S3: Teklif vermeden önce hangi bilgilere ihtiyaç vardır?
Cevap 3: Lütfen standart sürümü, su geçirmez veya su geçirmez olmayan sürümü, zincir çapını, zincir kalitesini, malzemeyi, yüzey işlemini, miktarı, sertifika gereksinimini, su geçirmezlik testi gereksinimini, kurulum çizimini, teslimat yerini ve gerekli teslimat süresini onaylayın.
