Deniz Güverte Kaynaklı Demirleme Takozu | Küçük Gemiler için CB34 Tip C Döküm Çelik Halat Kılavuzu

Deniz Güvertesinde Kaynatılmış Çekici. CB34 C Tipi Dökme Çelik İp Rehberi Gemiler İçin

Ürün Genel Görünümü

CB34 Tip C deniz güvertesinde kaynaklı demirleme çubuğu, demirleme iplerini kontrol edilen bir yöne yönlendirmek için güvertede monte edilmiş bir dökme çelik ip kılavuzudur.Bu tip, yuvarlak ip temas yüzeylerine sahip dökme bir vücut kullanır, keskin temas, yerel ip aşınmasını ve küçük gemi demirleme operasyonları sırasında istikrarsız ip yönlendirmesini azaltmaya yardımcı olur.

Bu ürün sayfası güverte montajı, döküm kalitesi, pürüzsüz ip teması geometri ve kaynak alanı kontrolüne odaklanır.Kablo temas alanı patlatmadan ve primer kaplamadan önce sarılmış ve pürüzsüz bir şekilde öğütülmüştür.Paslanmaz çelik versiyonları için, temas yüzeyi proje gereksinimlerine göre cilalanabilir.Küçük gözenekler veya dahiller gibi dökme yüzeyi belirtileri, kabul edilen deniz dökme denetimi sınırları içinde kontrol edilmeli ve hizmet performansını etkilemez.dökme gövde ve güverte yapısı arasındaki kaynak bağlantı alanının 50 mm içinde, kaynak kalitesini etkileyen kusurlar önlenmeli veya geçerli prosedüre göre onarılmalıdır.

Ürün, CB34-76 Tip C boyutlarını takip eder.ya da sınıflandırma topluluğu.

Hızlı Özellikler

• Ürün türü: CB34 Tip C güverteye monte edilmiş demirleme düzenleri için kaynaklı demirleme çubuğu → dökme çelik ip rehberi.
• Montaj: güvertede kaynaklı → kalede montaj için tasarlanmamıştır.
• Standart: CB34-76 C Tipi → bu ürün serisi için standart boyut tabanı.
• Malzeme: C-Mn çelik dökme veya paslanmaz çelik dökme → buz sınıfı veya özel hizmet gemileri için özel çelik sınıfları tartışılabilir.
• Uygulanabilir ip boyutu: çelik tel ip 15 ¥43.5 mm / keten ip çevresi 125 ¥325 mm / naylon ip çapı 30 ¥90 mm → gerçek demir ipine göre modeli seçin.
• Toplam boyut aralığı: L 150 500 mm / L 1 400 880 mm / B 110 350 mm / H 250 589 mm → güverte alanını ve kaynak düzenini kontrol etmek için yararlıdır.
• Ağırlık aralığı: 37.5 ̇ 296 kg → taşıma, paketleme ve kurulum planlamasını etkiler.
• Yüzey işlemi: Sa2.5 patlama + karbon çelik için epoksi dükkanı primer → paslanmaz çelik sürümü gerektiğinde cilalanabilir.
• Kalite odaklı: yumuşak ip temas yüzeyi, kontrollü döküm belirtileri, kaynak yanındaki alan kalitesi ve isteğe bağlı FEA doğrulama.

Ana teknik parametreler

Not: Tablo, web sitesi kullanımı için ana ip seçimi parametrelerini ve ana hat boyutlarını korur.ve küçük file boyutları üretim veya tersanede kurulum çizimleri hazırlarken standart çizim veya onaylanmış GA çizimi ile birlikte kontrol edilmelidir.

Seçim Rehberi

Adım 1: Halat türünü ve boyutunu doğrulayın: çelik tel halatının çapı, keten halatın çevresi veya nilon halatın çapı ilgili model yelpazesi ile eşleşmelidir.

Adım 2: Güvertede yerleştirme alanını doğrulayın: L, L1, B, B1, H ve H1'i mevcut güvertede ve yakındaki yapılarla karşılaştırın.

Adım 3: Malzeme ve yüzey finişini doğrulayın: patlatılmış ve hazırlanmış yüzeyli C-Mn dökme çelik seçin.veya paslanmaz çelik, korozyon görünümü veya özel servis gerektiğinde cilalanmış temas yüzeyi.

Adım 4: Denetim ve sertifika gereksinimini doğrula: Gerekli sınıf topluluğunu, malzeme sertifikasını, denetim seviyesini ve FEA doğrulama gerekip gerekmediğini bildirin.

Yapı

• dökme ipli temas gövdesi. güverte kaynaklı taban. yuvarlak ip geçişi. pürüzsüz giyimli temas yüzeyi. kaynak yanındaki kalite kontrol alanı.
• döküm, kurulum ve kalite avantajları
• Atılmış gövde geometri, sürekli yuvarlak bir ip geçidi sağlar ve demirleme ipleriyle keskin yerel teması azaltır.
• Ahşap kalıbı veya kayıp köpük dökme işlemi, miktar, boyut kontrolü ve yüzey bitirme gereksinimlerine göre seçilebilir.
• Kablo temas yüzeyleri karbon çelik versiyonları için giyilmiş ve pürüzsüz topraklanmıştır; paslanmaz çelik versiyonları gerektiğinde cilalanabilir.
• Porlar veya dahiller gibi döküm belirtileri, kabul edilen deniz döküm denetim sınırları içinde kontrol edilir ve ürün performansını etkilemez.
• Saldırma ile bitişik 50 mm'lik alan, çakma gövdesi ile güverte yapısı arasındaki kaynak kalitesini etkileyebilecek kusurların önlenmesi için kontrol edilir.
• Güverte kaynaklı kurulum, uygun güverte takviyesi ve onaylanmış kaynak prosedürü ile birleştirildiğinde güçlü ve temiz bir bağlantı sağlar.
• Gerektiğinde yapısal optimizasyon veya proje incelemesi için sonlu unsur analizi sağlanabilir.

Özel Özellikler

• Standart: CB34-76 C Tipi → Geminin çiziminde veya tersanenin spesifikasyonunda CB34 C Tipi demirleme çubuğu gerektiğinde bu alanı kullanın.
• Montaj: Güverte kaynaklı → güverteye monte edilmiş demir ipi rehberi için uygundur.
• Malzeme: C-Mn çelik dökme / paslanmaz çelik dökme / onaylanacak özel çelik → gemi hizmet ortamı ve proje gereksinimlerine göre seçilir.
• İp boyutu: Çelik tel ip 15 ′′43.5 mm / keten ip çevresi 125 ′′325 mm / naylon ip 30 ′′90 mm → ana model seçimi temeli olarak kullanılır.
• Yüzey işlemi: Sa2.5 patlama + epoksi dükkanı primer / paslanmaz çelik cilalama → tekliften önce onaylayın.
• Denetim: Üretici denetimi / sınıf denetimi onaylanmalıdır → sertifika kapsamı proje gereksinimlerini takip etmelidir.
• FEA doğrulama: Gerektiğinde kullanılabilir → özel projeler veya müşteri mühendisliği incelemesi için yararlıdır.

Soruşturma Rehberi

• Gerekli standart ve tip: CB34-76 Tip C veya farklı ise çizim verin.
• Halat türü ve boyutu: çelik tel halat çapı, keten halat çevresi veya naylon halat çapı.
• Malzeme gereksinimleri: döküm C-Mn çelik, paslanmaz çelik veya özel çelik sınıfı.
• Yüzey işleme gereksinimleri: Primer kaplama, son boya sistemi veya paslanmaz çelik cilalama.
• miktar ve gemi türü: yeni inşaat, onarım, küçük gemi, iş teknesi, çekici, barge veya diğer uygulama.
• Kurulum çizimi veya güverte düzenlemesi çizimi, mevcutsa.
• Gerekli sertifika: Üretici Test Sertifikası, malzeme sertifikası veya sınıf sertifikası.
• Teslimat yeri ve gerekli teslimat süresi.

Nasıl Çalışır?

• Deck welding and reinforcement → Rope enters the rounded chock opening → Contact surface guides the mooring rope direction → Smooth radius reduces local rope abrasion → Mooring load is transferred through the welded deck structure
• Başvurular
• Küçük gemiler. İş tekneleri. Çekiciler. Barkalar. Balıkçı tekneleri. Hizmet tekneleri.

Sertifikalar ve Avantajlar

Sertifikasyon, proje gereksinimine, denetim kapsamına ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

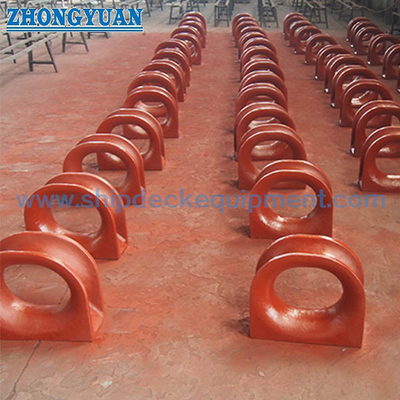

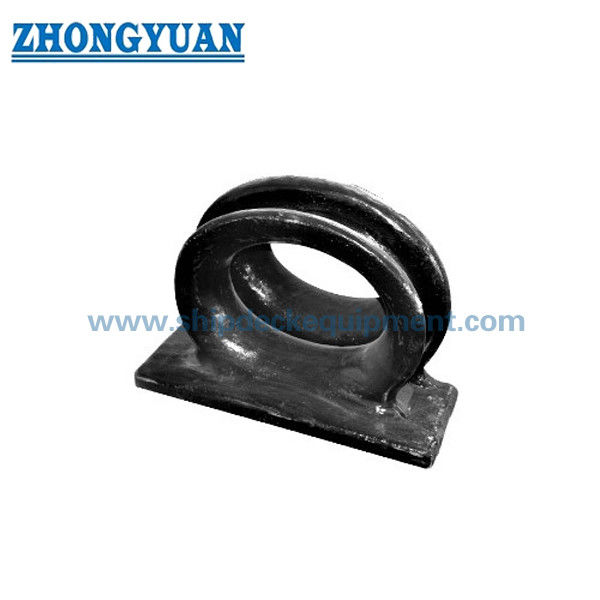

Çizim ve Fotoğraflar

Sipariş vermek

• CB34-76 Tip C modelini doğrulayın veya gemi çizimi öğe numarasını verin.
• Model seçimi için ip türünü ve boyutunu onaylayın.
• Malzemeyi, yüzey işlemini ve paslanmaz çelik parlatmanın gerekli olup olmadığını doğrulayın.
• Sayıyı, gerekli sertifikayı ve denetim kapsamını onaylayın.
• Teslimat yeri, paketleme gereksinimleri ve teslimat tarihini onaylayın.

Sık Sorulan Sorular

S1: Doğru CB34 Tip C demirleme çakması boyutunu nasıl seçilir?

A1: Boyut, gerçek demir ipi türüne ve boyutuna göre seçilmelidir. Tablo, her model için maksimum çelik tel ip çapını, keten ip çevresini ve naylon ip çapını verir.Güverte alanı ve kurulum çizimi de sipariş vermeden önce kontrol edilmelidir..

S2: CB34 Tip C demirleme çubuğu paslanmaz çelikten verilebilir mi?

A2: Evet. Standart ürün C-Mn çelik dökümünde temin edilebilir ve paslanmaz çelik korozyon direnci, görünüm veya özel servis koşulları gerektirdiğinde tartışılabilir.Polişleme normalde sadece paslanmaz çelik temas yüzeylerine uygulanır..

S3: Bir döküm çelik güverte kaynaklı demirleme çakması için hangi kalite noktalarını kontrol etmek gerekir?

A3:Önemli noktalara yumuşak ip temas yüzeyi, kabul edilen deniz döküm sınırları dahilinde kontrol edilen döküm belirtileri, 50 mm kaynak yanındaki bölgede kaynakları etkileyen kusurlar yoktur.doğru çizgi boyutları, uygun yüzey tedavisi ve proje gereksinimlerine uygun sertifika kapsamı.

Önemli Mühendislik Notları

• Bu ürün güverte kaynaklı montaj için tasarlanmıştır. Güverte takviye ve kaynak ayrıntıları gemi yapısına göre tersaneler veya tasarımcılar tarafından onaylanmalıdır.
• Atma yüzeyi belirtileri, geçerli denetim standardı ve sınıf gereksinimlerine göre değerlendirilmelidir. Kabul edilebilir belirtiler dayanıklılığı, kaynak veya hizmet performansını etkilemez..
• Karbon çelik ürünleri için, temas yüzeyi kaplamadan önce giyilir ve pürüzsüz bir şekilde öğütülür. Paslanmaz çelik ürünleri için, gerekirse cilalama belirtilebilir.
• Sınıf sertifikaları, malzeme sertifikaları ve denetim katılımları sipariş vermeden önce onaylanmalıdır, çünkü sertifika maliyeti ve teslim süresi değişebilir.
