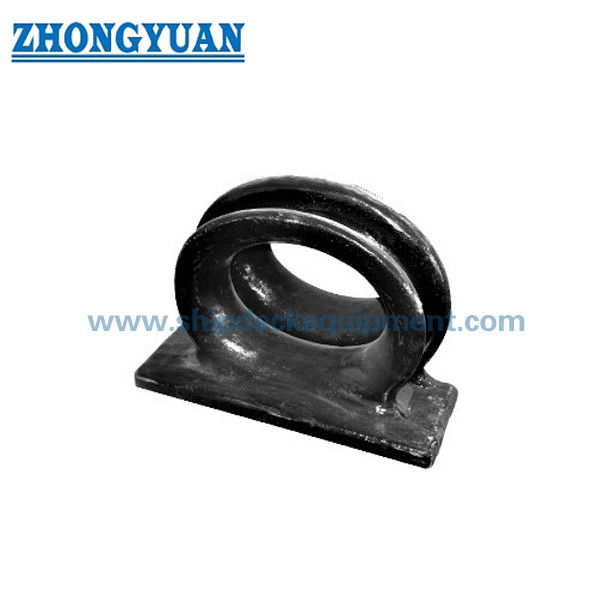

Gemi demirlemesi için 150-500 mm'lik güverte kaynaklı dökme çelik demirleme çubuğu. CB34-76

150–500 mm Güverteli Döküm Çelik Bağlama Babası | CB34-76 Tip C Gemi Bağlama İçin

Ürün Genel Bakış

CB34 Tip C deniz güvertesi kaynaklı bağlama babası, bağlama halatlarını kontrollü bir yöne yönlendirmek için güverteye monte edilen döküm çelik halat kılavuzudur. Basit plaka yapılı halat açıklıklarına kıyasla, bu tip yuvarlatılmış halat temas yüzeylerine sahip döküm bir gövde kullanır, bu da keskin temasları, yerel halat aşınmasını ve küçük gemi bağlama operasyonları sırasında dengesiz halat yönlendirmesini azaltmaya yardımcı olur.

Bu ürün sayfası güverte montajı, döküm kalitesi, pürüzsüz halat temas geometrisi ve kaynak alanı kontrolüne odaklanmaktadır. Karbon-manganez döküm çelik için, halat temas alanı patlatma ve astar kaplamadan önce işlenir ve zımparalanır. Paslanmaz çelik versiyonlar için, temas yüzeyi proje gereksinimine göre parlatılabilir. Küçük gözenekler veya inklüzyonlar gibi döküm yüzey göstergeleri, kabul edilen deniz döküm muayene sınırları dahilinde kontrol edilmeli ve hizmet performansını etkilememelidir. Döküm gövde ile güverte yapısı arasındaki kaynak bağlantı alanı içinde 50 mm'ye kadar, kaynak kalitesini etkileyen kusurlardan kaçınılmalı veya geçerli prosedüre göre onarılmalıdır.

Ürün CB34-76 Tip C boyutlarına uymaktadır. Tersane, tasarımcı veya sınıflandırma kurumu tarafından talep edildiğinde yapısal optimizasyon veya proje doğrulaması için sonlu elemanlar analizi kullanılabilir.

Hızlı Özellikler

• Ürün tipi: CB34 Tip C güverte kaynaklı bağlama babası → güverteye monte edilen bağlama düzenekleri için döküm çelik halat kılavuzu.
• Montaj: güverteye kaynaklı → borda montajı için tasarlanmamıştır.
• Standart: CB34-76 Tip C → bu ürün serisi için standart boyutlandırma temeli.
• Malzeme: döküm C-Mn çelik veya döküm paslanmaz çelik → buz sınıfı veya özel hizmet gemileri için özel çelik kaliteleri görüşülebilir.
• Uygulanabilir halat boyutu: çelik tel halat 15–43.5 mm / jüt halat çevresi 125–325 mm / naylon halat çapı 30–90 mm → modeli gerçek bağlama halatına göre seçin.
• Genel boyut aralığı: U 150–500 mm / U1 400–880 mm / G 110–350 mm / Y 250–589 mm → güverte alanı ve kaynak düzenlemesini kontrol etmek için kullanışlıdır.
• Ağırlık aralığı: 37.5–296 kg → elleçleme, paketleme ve montaj planlamasını etkiler.
• Yüzey işlemi: karbon çelik için Sa2.5 patlatma + epoksi atölye astarı → paslanmaz çelik versiyon gerektiğinde parlatılabilir.
• Kalite odak noktası: pürüzsüz halat temas yüzeyi, kontrollü döküm göstergeleri, kaynak-bitişik alan kalitesi ve isteğe bağlı FEA doğrulama.

Ana Teknik Parametreler

Not: Tablo, web sitesi kullanımı için ana halat seçimi parametrelerini ve ana hat boyutlarını korur. Yerel duvar kalınlığı, kenar yarıçapı ve küçük pah boyutları gibi ayrıntılı inşaat boyutları, üretim veya tersane montaj çizimleri hazırlanırken standart çizim veya onaylanmış GA çizimi ile birlikte kontrol edilmelidir.

Seçim Rehberi

Adım 1: Halat tipi ve boyutunu onaylayın: çelik tel halat çapı, jüt halat çevresi veya naylon halat çapı ilgili model aralığına uymalıdır.

Adım 2: Güverte montaj alanını onaylayın: mevcut güverte alanı ve yakındaki yapılarla karşılaştırarak U, U1, G, G1, Y ve Y1'i kontrol edin.

Adım 3: Malzeme ve yüzey işlemesini onaylayın: patlatılmış ve astarlanmış yüzeye sahip C-Mn döküm çeliği veya korozyon görünümü veya özel hizmet gerekiyorsa parlatılmış temas yüzeyine sahip paslanmaz çelik seçin.

Adım 4: Muayene ve sertifika gereksinimini onaylayın: gerekli sınıf kurumu, malzeme sertifikası, muayene seviyesi ve FEA doğrulaması gerekip gerekmediğini belirtin.

Yapı

• Döküm halat temas gövdesi | Güverte kaynaklı taban | Yuvarlatılmış halat geçişi | Pürüzsüz işlenmiş temas yüzeyi | Kaynak-bitişik kalite kontrol alanı | İsteğe bağlı paslanmaz çelik parlatılmış temas yüzeyi
• Döküm, Montaj ve Kalite Avantajları
• Döküm gövde geometrisi sürekli yuvarlatılmış bir halat geçişi sağlar ve bağlama halatlarıyla keskin yerel teması azaltır.
• Ahşap desen veya kayıp köpük döküm süreci, miktar, boyut kontrolü ve yüzey işleme gereksinimine göre seçilebilir.
• Halat temas yüzeyleri karbon çelik versiyonlar için işlenir ve zımparalanır; paslanmaz çelik versiyonlar gerektiğinde parlatılabilir.
• Gözenekler veya inklüzyonlar gibi döküm göstergeleri, kabul edilen deniz döküm muayene sınırları dahilinde kontrol edilir ve ürün performansını etkilememelidir.
• 50 mm'lik kaynak-bitişik alan, babanın gövdesi ile güverte yapısı arasındaki kaynak kalitesini etkileyebilecek kusurları önlemek için kontrol edilir.
• Güverte kaynaklı montaj, uygun güverte takviyesi ve onaylanmış kaynak prosedürü ile birleştirildiğinde güçlü ve temiz bir bağlantı sağlar.
• Gerektiğinde yapısal optimizasyon veya proje incelemesi için sonlu elemanlar analizi sağlanabilir.

Özel Nitelikler

• Standart: CB34-76 Tip C → gemi çizimi veya tersane spesifikasyonu CB34 Tip C bağlama babası gerektirdiğinde bu alanı kullanın.
• Montaj: Güverte kaynaklı → güverteye monte edilen bağlama halatı yönlendirmesi için uygundur.
• Malzeme: Döküm C-Mn çelik / döküm paslanmaz çelik / özel çelik teyit edilecek → gemi hizmet ortamına ve proje gereksinimine göre seçin.
• Halat boyutu: Çelik tel halat 15–43.5 mm / jüt halat çevresi 125–325 mm / naylon halat 30–90 mm → ana model seçim temeli olarak kullanılır.
• Yüzey işlemi: Sa2.5 patlatma + epoksi atölye astarı / paslanmaz çelik parlatma → tekliften önce teyit edin.
• Muayene: Üretici muayenesi / sınıf muayenesi teyit edilecek → sertifika kapsamı proje gereksinimini takip etmelidir.
• FEA doğrulama: Gerektiğinde mevcuttur → özel projeler veya müşteri mühendislik incelemesi için kullanışlıdır.

Sorgulama Rehberi

• Gerekli standart ve tip: CB34-76 Tip C veya farklıysa çizim sağlayın.
• Halat tipi ve boyutu: çelik tel halat çapı, jüt halat çevresi veya naylon halat çapı.
• Malzeme gereksinimi: döküm C-Mn çelik, paslanmaz çelik veya özel çelik kalitesi.
• Yüzey işleme gereksinimi: astar kaplama, son boya sistemi veya paslanmaz çelik parlatma.
• Miktar ve gemi tipi: yeni inşa, onarım, küçük gemi, işçi teknesi, römorkör, mavna veya diğer uygulama.
• Montaj çizimi veya güverte düzenleme çizimi, mevcutsa.
• Gerekli sertifika: Üretici Test Sertifikası, malzeme sertifikası veya sınıf sertifikası.
• Teslimat noktası ve gerekli teslimat süresi.

Nasıl Çalışır

• Güverte kaynak ve takviyesi → Halat yuvarlatılmış baba açıklığına girer → Temas yüzeyi bağlama halatının yönünü yönlendirir → Pürüzsüz radius yerel halat aşınmasını azaltır → Bağlama yükü kaynaklı güverte yapısı aracılığıyla aktarılır
• Uygulamalar
• Küçük gemiler | İşçi tekneleri | Römorkörler | Mavnalar | Balıkçı tekneleri | Servis tekneleri | CB34 Tip C kaynaklı baba gerektiren güverte bağlama düzenekleri

Sertifikalar ve Avantajlar

Sertifikasyon, proje gereksinimine, muayene kapsamına ve sınıf kurumu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

Çizim ve Fotoğraflar

Sipariş

• CB34-76 Tip C modelini onaylayın veya gemi çizimi öğe numarasını sağlayın.
• Model seçimi için halat tipini ve boyutunu onaylayın.
• Malzeme, yüzey işleme ve paslanmaz çelik parlatma gerekip gerekmediğini onaylayın.
• Miktar, gerekli sertifika ve muayene kapsamını onaylayın.
• Teslimat noktası, paketleme gereksinimi ve gerekli teslimat tarihini onaylayın.

SSS

S1: Doğru CB34 Tip C bağlama babası boyutu nasıl seçilmelidir?

C1: Boyut, gerçek bağlama halatının tipine ve boyutuna göre seçilmelidir. Tablo, her model için maksimum çelik tel halat çapını, jüt halat çevresini ve naylon halat çapını vermektedir. Sipariş vermeden önce güverte alanı ve montaj çizimi de kontrol edilmelidir.

S2: CB34 Tip C bağlama babası paslanmaz çelik olarak tedarik edilebilir mi?

C2: Evet. Standart ürün döküm C-Mn çeliğinden tedarik edilebilir ve korozyon direnci, görünüm veya özel hizmet koşulları gerektirdiğinde paslanmaz çelik görüşülebilir. Parlatma, belirtildiğinde normalde yalnızca paslanmaz çelik temas yüzeylerine uygulanır.

S3: Döküm çelik güverte kaynaklı bağlama babası için hangi kalite noktaları kontrol edilmelidir?

C3: Anahtar noktalar arasında pürüzsüz halat temas yüzeyi, kabul edilen deniz döküm sınırları dahilinde kontrol edilen döküm göstergeleri, 50 mm'lik kaynak-bitişik alanda kaynak etkileyen kusurların olmaması, doğru ana hat boyutları, uygun yüzey işleme ve proje gereksinimine uyan sertifika kapsamı yer alır.

Önemli Mühendislik Notları

• Bu ürün güverte kaynaklı montaj için tasarlanmıştır. Güverte takviyesi ve kaynak detayları, gemi yapısına göre tersane veya tasarımcı tarafından teyit edilmelidir.
• Döküm yüzey göstergeleri, geçerli muayene standardına ve sınıf gereksinimine göre değerlendirilmelidir. Kabul edilebilir göstergeler mukavemeti, kaynak yapmayı veya hizmet performansını etkilememelidir.
• Karbon çelik ürünler için, temas yüzeyi kaplamadan önce işlenir ve zımparalanır. Paslanmaz çelik ürünler için, gerektiğinde parlatma belirtilebilir.
• Sınıf sertifikaları, malzeme sertifikaları ve muayene katılımı, sertifika maliyeti ve teslim süresi değişebileceğinden siparişten önce teyit edilmelidir.
