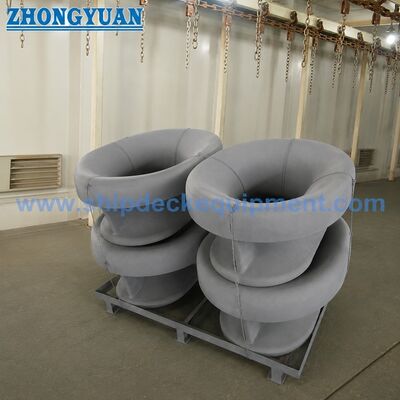

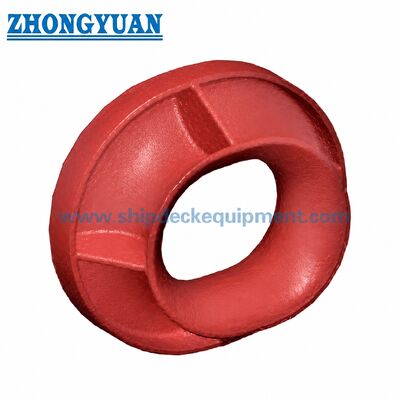

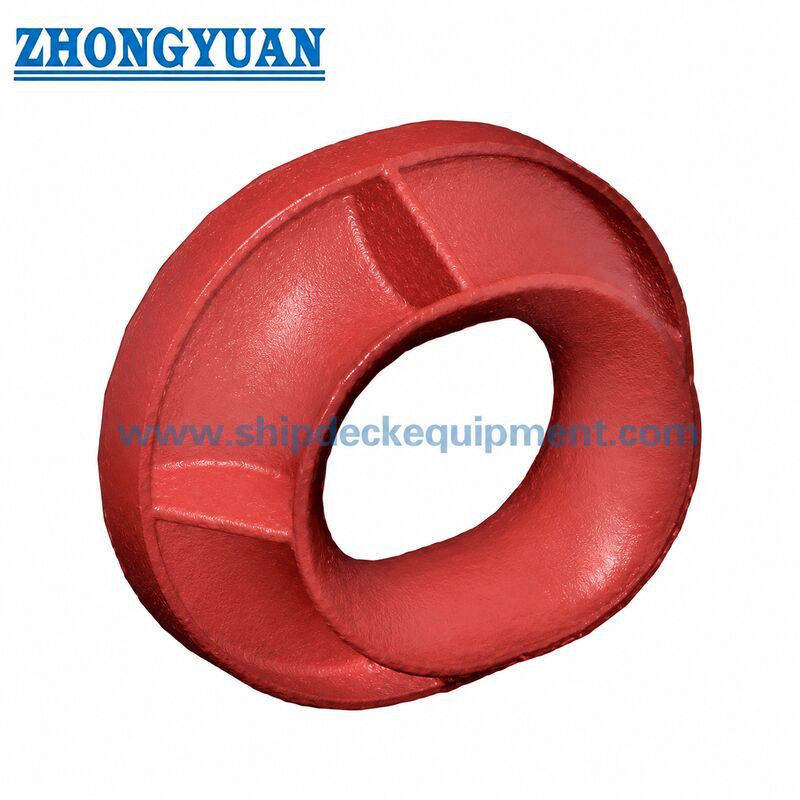

Bulvark Montajlı Panama Çok JIS F 2017 Tip BP Çelik Plakası Üretilmiş

Siperliğe Monte Panama Takozu JIS F 2017 Tip BP Çelik Levha Fabrikasyon

Ürüne Genel Bakış

JIS F 2017 Tip BP çelik levhadan üretilmiş, küpeşteye monte Panama takozu, bağlama halatlarını küpeşte alanı boyunca yönlendirmek ve bağlama yüklerini gemi yapısına aktarmak için kullanılan bir gemi bağlama tertibatıdır. Güverteye monteli Panama takozlarıyla karşılaştırıldığında, BP tipi gemi küpeştesi üzerinde düzenlenir ve bağlama yükünü proje çizimine göre çelik levhadan üretilmiş takoz gövdesi ve kaynaklı bağlantı yoluyla takviyeli küpeşte yapısına aktarır.

Bu sayfa yalnızca Tip BP'ye odaklanmaktadır. Ürün, nominal boyuta, montaj konumuna, halat düzenine, malzemeye, yüzey işlemine ve gerekli sınıflandırma belgelerine göre seçilmelidir. Halat aşınmasını azaltmak ve güvenilir bağlama işlemini desteklemek için halat temas yüzeyleri, plaka imalat kalitesi, nervür düzeni ve gemi yapısına yakın kaynak alanı dikkatle kontrol edilmelidir.

Hızlı Özellikler

• Standart: JIS F 2017-1982 → gemi bağlama ekipmanı için standartlaştırılmış Panama takoz yapısı.
• Tip: BP → çelik levhadan imal edilmiş, küpeşteye monte edilmiş Panama takozu.
• Nominal boyut: 310 / 360 → proje seçimi için iki standart boyut.
• Ana boyutlar: L 310 / 360 mm, L1 702 / 752 mm, L2 620 / 670 mm → web çizimine karşılık gelen temel boyutlar.
• Yaklaşık ağırlık: 184 / 193 kg → teklif verme, elleçleme, paketleme ve navlun tahmini için kullanışlıdır.
• Malzeme referansı: JIS F 2017-1982 malzeme gerekliliklerine uygun çelik levha → proje spesifikasyonu ile onaylanacak son kalite.
• Yüzey işleme: kumlama ve deniz kaplama sistemi mevcuttur → kaplama, gemi veya sınıf gereksinimine göre ayarlanabilir.
• Sertifikalar: Proje ihtiyacına göre Makers Test Sertifikası veya sınıflandırma sertifikası temin edilebilir.

Ana Teknik Parametreler

Seçim ve Sorgulama Kılavuzu

Adım 1: Standardı ve tipi onaylayın → JIS F 2017-1982 Tip BP, çelik levha imal edilmiş ve küpeşteye monte edilmiştir.

Adım 2: Nominal boyutu → 310 veya 360 olarak onaylayın veya boyut eşleştirme için kap çizimini gönderin.

Adım 3: Malzeme ve imalat gereksinimini onaylayın → çelik levha kalitesi, kaynak gereksinimi, kaburga düzeni ve tersane onay gereksinimi.

Adım 4: Yüzey işlemini onaylayın → ön imalat astarı, epoksi sistemi, son kat rengi, varsa paslanmaz çelik seçeneği veya proje kaplama spesifikasyonu.

Adım 5: Belgeleri onaylayın → Yapımcı Test Sertifikası, malzeme sertifikası, muayene kaydı, test raporu veya gerekiyorsa sınıf sertifikası.

Adım 6: Miktarı, teslimat portunu, paketleme yöntemini, gerekli teslimat süresini ve kurulum çizimlerinin veya fotoğrafların mevcut olup olmadığını onaylayın.

Yapı

Çelik levhadan üretilmiş gövde | Pürüzsüz halat temaslı açıklık | Takviye kaburgaları | Küpeşte kaynaklı bağlantı alanı | Kaynak ve stoper detayları | Deniz yüzey kaplaması

Çelik Levha İmalatı, Kaynak ve Kalite Avantajları

• Fabrikasyon Tip BP yapısı, JIS F 2017-1982 Tip BP düzenlemesini takip eder ve AC, AP veya BC tipi yapılarla karıştırılmamalıdır.
• Pürüzsüz halat temas yüzeyleri, bağlama işlemi sırasında halat aşınmasını azaltmak için önemlidir.
• Standart yapı ve ana boyutlar korunarak, projenin veya tersane onayının gerektirdiği durumlarda kaburga konumu ve miktarı ayarlanabilir.
• Takoz gövdesi ile gemi yapısı arasındaki kaynak bölgesi, özellikle tekne veya küpeşte kaynağına yakın 50 mm'lik alan dahilinde, kaynak kalitesini etkileyen kusurlardan arındırılmış olmalıdır.
• Proje tersane veya klas onayı için ek doğrulama gerektirdiğinde sonlu eleman kontrolü veya mukavemet incelemesi düzenlenebilir.
• Kumlama, astar ve deniz kaplama sistemi, geminin ortamına ve korozyona karşı koruma ihtiyacına göre seçilebilir.

Özel Özellikler

• Ürün Tipi: Tip BP Panama Takozu → fabrikasyon çelik levha küpeşteye monteli bağlama takozu.
• Standart: JIS F 2017-1982 → projede Japon standardı Panama takozları belirtildiğinde uygundur.
• Kurulum: Küpeşteye monte edilmiş ve gemi yapısına kaynak yapılmıştır → küpeşte alanından halat geçişini sağlamak için tasarlanmıştır.
• İmalat: Çelik levhadan imal edilmiştir → BC tipi dökme çelik konstrüksiyondan farklıdır.
• Halat Temas Yüzeyi: Pürüzsüz yuvarlak açıklık → yönlendirme ve yük aktarımı sırasında bağlama halatının korunmasına yardımcı olur.
• Muayene: Görsel, boyutsal ve dokümantasyon kontrolleri → sipariş ve sertifika gerekliliğine göre son muayene kapsamı.

Nasıl Çalışır?

Bağlama halatı küpeşte açıklığına yaklaşır → pürüzsüz Panama takozu yüzeyi halatı yönlendirir → bağlama yükü fabrikasyon gövde ve takviye kaburgaları aracılığıyla aktarılır → yük, onaylı kaynaklı bağlantı yoluyla güçlendirilmiş küpeşte yapısına taşınır.

Uygulamalar

Kargo gemileri | Tankerler | Toplu taşıyıcılar | Çalışma Gemileri | Mavnalar | Gemi inşa projeleri | Gemi onarımı ve değişimi | Bulwark bağlama istasyonları

Sertifikalar ve Avantajlar

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

Proje ihtiyacına göre ve klas onay kapsamına tabi olarak klas belgesi, malzeme belgesi, muayene kaydı ve kaplama belgeleri mevcuttur.

Çizim ve Fotoğraflar

SSS

S1: JIS F 2017 Type BP ile Type BC Panama takozu arasındaki fark nedir?

BP tipi, çelik levhadan imal edilmiş küpeşteye monteli Panama takozudur; Tip BC ise dökme çelik küpeşteye monteli tiptir. Proje belirli bir standart tipi belirlediğinde karıştırılmamalıdır.

S2: Kaburga miktarı veya kaburga konumu değiştirilebilir mi?

JIS F 2017-1982 Tip BP standart notu, gerektiğinde diş miktarının veya konumunun değiştirilmesine izin verir. Herhangi bir değişiklik üretimden önce tersane, tasarımcı veya sınıflandırma kuruluşu tarafından onaylanmalıdır.

S3: Teklif için hangi bilgilere ihtiyaç vardır?

Lütfen standart ve tipi, nominal boyutu, miktarı, malzeme veya kaplama gereksinimini, sertifika gereksinimini, teslimat yerini, gerekli teslimat süresini ve varsa kap çizimi veya kurulum fotoğrafını sağlayın.
