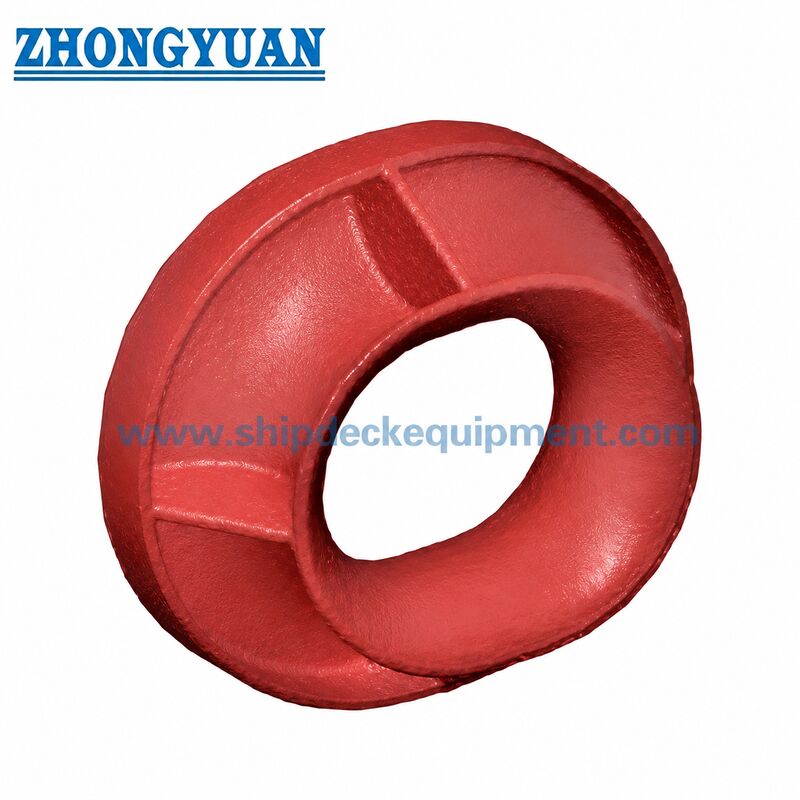

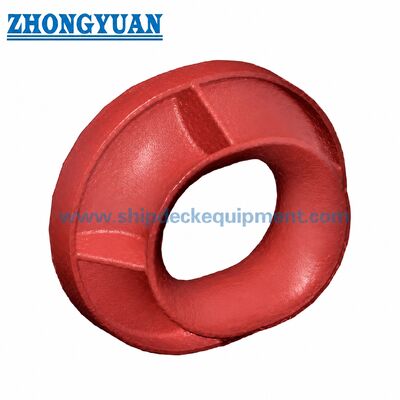

310–360 mm Siperliğe Monte Panama Takozu | JIS F 2017-1982 Tip BP Fabrikasyon Çelik Konstrüksiyon

310-360 mm Güverteye Monte Edilmeyen Panama Babası | JIS F 2017-1982 Tip BP Kaynaklı Çelik Konstrüksiyon

Ürün Genel Bakışı

JIS F 2017 Tip BP çelik levha kaynaklı güverteye monte edilmeyen Panama babası, gemi bağlama halatlarını güverte duvarı alanından geçirmek ve bağlama yüklerini gemi yapısına aktarmak için kullanılan bir gemi bağlama donanımıdır. Güverteye monte edilen Panama babalarına kıyasla, BP tipi gemi güverte duvarına yerleştirilir ve bağlama yükünü çelik levha kaynaklı baba gövdesi ve kaynaklı bağlantı aracılığıyla proje çizimine göre güçlendirilmiş güverte duvarı yapısına aktarır.

Bu sayfa yalnızca Tip BP'ye odaklanmaktadır. Ürün, nominal boyut, montaj konumu, halat düzenlemesi, malzeme, yüzey işlemi ve gerekli sınıflandırma belgelerine göre seçilmelidir. Halatla temas eden yüzeyler, levha imalat kalitesi, nervür düzenlemesi ve gemi yapısına yakın kaynak alanı, halat aşınmasını azaltmak ve güvenilir bağlama operasyonunu desteklemek için dikkatlice kontrol edilmelidir.

Hızlı Özellikler

• Standart: JIS F 2017-1982 → gemi bağlama ekipmanları için standartlaştırılmış Panama babası yapısı.
• Tip: BP → çelik levha kaynaklı, güverteye monte edilmeyen Panama babası.
• Nominal boyut: 310 / 360 → proje seçimi için iki standart boyut.
• Ana boyutlar: U 310 / 360 mm, U1 702 / 752 mm, U2 620 / 670 mm → web çizimine karşılık gelen anahtar boyutlar.
• Yaklaşık ağırlık: 184 / 193 kg → teklif, taşıma, paketleme ve navlun tahmini için kullanışlıdır.
• Malzeme referansı: JIS F 2017-1982 malzeme gereksinimlerine uygun çelik levha → nihai kalite proje spesifikasyonu ile teyit edilecektir.
• Yüzey işlemi: kumlama ve deniz kaplama sistemi mevcuttur → kaplama gemi veya sınıf gereksinimine göre ayarlanabilir.
• Sertifikalar: Üretici Test Sertifikası veya sınıflandırma sertifikası proje gereksinimine göre tedarik edilebilir.

Ana Teknik Parametreler

Seçim ve Sorgulama Rehberi

Adım 1: Standart ve tipi onaylayın → JIS F 2017-1982 Tip BP, çelik levha kaynaklı ve güverteye monte edilmeyen.

Adım 2: Nominal boyutu onaylayın → 310 veya 360, veya boyut eşleştirmesi için gemi çizimini gönderin.

Adım 3: Malzeme ve imalat gereksinimini onaylayın → çelik levha kalitesi, kaynak gereksinimi, nervür düzenlemesi ve tersane onay gereksinimi.

Adım 4: Yüzey işlemini onaylayın → fabrika astarı, epoksi sistemi, son kat rengi, paslanmaz çelik seçeneği (varsa) veya proje kaplama spesifikasyonu.

Adım 5: Belgeleri onaylayın → Üretici Test Sertifikası, malzeme sertifikası, inceleme kaydı, test raporu veya sınıf sertifikası (gerekirse).

Adım 6: Miktarı, teslimat limanını, paketleme yöntemini, gerekli teslimat süresini ve kurulum çizimleri veya fotoğraflarının mevcut olup olmadığını onaylayın.

Yapı

Çelik levha kaynaklı gövde | Pürüzsüz halat temas açıklığı | Güçlendirme nervürleri | Güverteye kaynaklı bağlantı alanı | Kaynak ve durdurucu detayları | Deniz yüzey kaplaması

Çelik Levha İmalatı, Kaynağı ve Kalite Avantajları

• İmal edilmiş Tip BP yapısı JIS F 2017-1982 Tip BP düzenlemesine uyar ve AC, AP veya BC tipi yapılarla karıştırılmamalıdır.
• Pürüzsüz halat temas yüzeyleri, bağlama operasyonu sırasında halat aşınmasını azaltmak için önemlidir.
• Proje veya tersane onayı gerektirdiğinde nervür konumu ve miktarı ayarlanabilir, ancak standart yapı ve ana boyutlar korunmalıdır.
• Baba gövdesi ile gemi yapısı arasındaki kaynak bölgesi, özellikle gövde veya güverte duvarı kaynağına yakın 50 mm'lik alanda, kaynak kalitesini etkileyen kusurlardan arındırılmalıdır.
• Proje tersane veya sınıf onayı için ek doğrulama gerektirdiğinde sonlu elemanlar kontrolü veya mukavemet incelemesi ayarlanabilir.
• Kumlama, astar ve deniz kaplama sistemi, gemi ortamına ve korozyon koruma gereksinimine göre seçilebilir.

Özel Nitelikler

• Ürün Tipi: Tip BP Panama Babası → kaynaklı çelik levha güverteye monte edilmeyen bağlama babası.
• Standart: JIS F 2017-1982 → proje Japon standardı Panama babalarını belirttiğinde uygundur.
• Montaj: Güverteye monte edilmeyen ve gemi yapısına kaynaklı → güverte duvarı alanından bağlama halatı geçişi için tasarlanmıştır.
• İmalat: Çelik levha kaynaklı → dökme çelik Tip BC konstrüksiyonundan farklıdır.
• Halat Temas Yüzeyi: Pürüzsüz yuvarlatılmış açıklık → yönlendirme ve yük aktarımı sırasında bağlama halatını korumaya yardımcı olur.
• İnceleme: Görsel, boyut ve belge kontrolleri → sipariş ve sertifika gereksinimine göre nihai inceleme kapsamı.

Nasıl Çalışır

Bağlama halatı güverte duvarı açıklığına yaklaşır → pürüzsüz Panama babası yüzeyi halatı yönlendirir → bağlama yükü kaynaklı gövde ve güçlendirme nervürleri aracılığıyla aktarılır → yük onaylı kaynaklı bağlantı aracılığıyla güçlendirilmiş güverte duvarı yapısına taşınır.

Uygulamalar

Yük gemileri | Tankerler | Dökme yük gemileri | İş tekneleri | Mavnalar | Gemi inşa projeleri | Gemi onarımı ve değişimi | Güverte duvarı bağlama istasyonları

Sertifikalar ve Avantajlar

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Üretici Test Sertifikası.

Sınıflandırma sertifikası, malzeme sertifikası, inceleme kaydı ve kaplama belgeleri proje gereksinimine göre ve sınıf onay kapsamına tabi olarak mevcuttur.

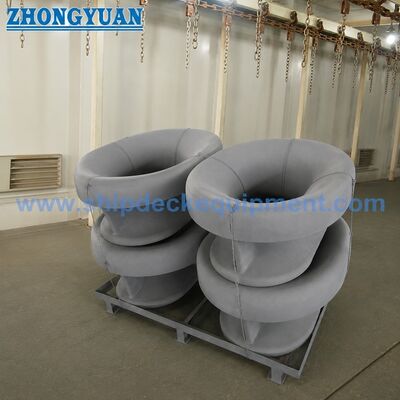

Çizim ve Fotoğraflar

SSS

S1: JIS F 2017 Tip BP ve Tip BC Panama babası arasındaki fark nedir?

Tip BP, çelik levha kaynaklı güverteye monte edilmeyen bir Panama babasıdır, Tip BC ise dökme çelik güverteye monte edilmeyen bir tiptir. Proje belirli bir standart tip belirttiğinde karıştırılmamalıdır.

S2: Nervür miktarı veya nervür konumu değiştirilebilir mi?

JIS F 2017-1982 Tip BP standart notu, gerektiğinde nervür miktarı veya konumunun değiştirilmesine izin verir. Herhangi bir değişiklik üretimden önce tersane, tasarımcı veya sınıflandırma kuruluşu tarafından onaylanmalıdır.

S3: Teklif için hangi bilgilere ihtiyaç vardır?

Lütfen standart ve tip, nominal boyut, miktar, malzeme veya kaplama gereksinimi, sertifika gereksinimi, teslimat varış noktası, gerekli teslimat süresi ve mevcut gemi çizimi veya kurulum fotoğrafı varsa belirtin.
