Ürün Genel Görünümü

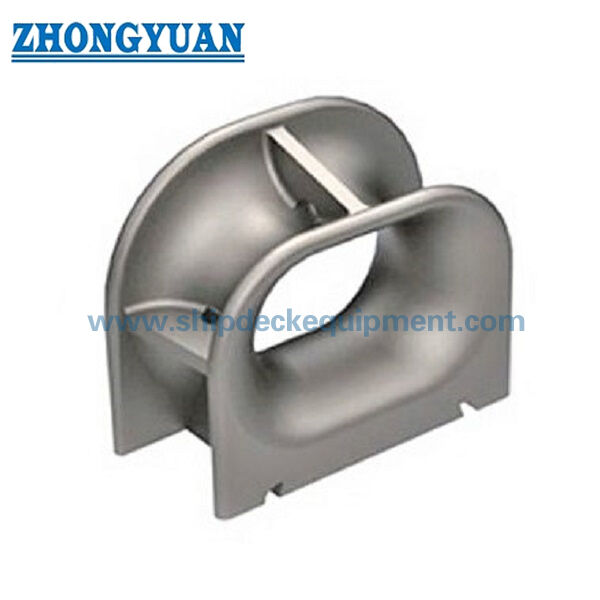

JIS F 2017 Tip AP güverteye monte edilmiş Panama çak, demir hattının açık bir kapalı geçit ve pürüzsüz ip temas yüzeyi gerektirdiği gemi güvertesinde kullanılan çelik levha yapımı demir ipi kılavuzudur.Güverte yapısına kaynaklanır ve normalde gemi demirleme düzenlemesi, halat kurşun açısı, güverte takviyesi, kaplama sistemi ve denetim gereksinimleri ile birlikte seçilir.

JIS F 2017 Tip AP, gemilerin demirleme güvertesinde düzenlenmesi için iki nominal boyutta 310 ve 360 olarak mevcut olan güverteye monte edilmiş çelik levha yapımı bir Panama çubuğudur.Çelik levha üretilmiş tip kontrollü şekillendirmeye odaklanırSon malzeme kalitesi, kaynak prosedürü, güverte takviyesi,ve sertifika kapsamı proje özelliklerine göre onaylanmalıdır..

Hızlı Özellikler

• Ürün türü: Güverteye monte edilmiş çelik levha yapımı Panama çak → gemi demirleme düzenlemeleri için kapalı güverte ip geçidi.

• Standart ve tip: JIS F 2017-1982 Tip AP → Tip AP ataması, ana boyutlar ve nominal boyut seçimi için referans.

• İsimli boyut aralığı: 310 ve 360 sadece gemi çiziminde AP çelik levha üretilmiş güverte montajı belirtildiğinde uygundur.

• Sağlanan ana boyutlar: L, L1, L2, L3 ve L4 → web sayfası çizimi, güverte düzeninin kontrolü ve teklif onayı için anahtar boyutlar.

• Hesaplanan ağırlık: 190 kg ve 207 kg → taşıma, paketleme, kurulum sırasında kaldırma düzenlemesi ve kargo tahmini için kullanılabilir.

• Kurulum şekli: Güverte kaynaklı yapısı → Güverte takviyesi, kaynak ayrıntıları ve ip kurşun açısı üretimden önce kontrol edilmelidir.

• Üretim odak: çelik plaka şekillendirme, üretim kalıp / jig kontrolü, pürüzsüz ip temas yüzeyi, kaynaklı montaj doğruluğu ve isteğe bağlı FEA incelemesi.

• Yüzey işleme: Sa 2.5 patlama + referans olarak bir katmanlı epoksi dükkanı primer → son kaplama veya cilalanmış paslanmaz çelik yüzeyi belirtildiği zaman tartışılabilir.

Ana teknik parametreler

JIS F 2017 Tip AP güverteye monte edilmiş çelik levha yapımı Panama çakması için ana web sayfası boyutları.

Seçim ve Soruşturma Rehberi

Adım 1: Geminin çizimine göre JIS F 2017 Tip AP güverteye monte edilmiş Panama çakması ve nominal boyutu 310 veya 360 üretilmiş çelik levhaları doğrulayın.

Adım 2: demirleme hattı yönünü, güverte düzenini ve çubuğun yeni inşaat için kullanılıp kullanılmadığını doğrulayın.

Adım 3: Güverte kaynak arayüzünü, güverte takviyesini, mevcut kurulum alanını ve herhangi bir tersanede kurulum gereksinimlerini doğrulayın.

Adım 4: Malzeme gereksinimini doğrulayın: çelik levha sınıfı, paslanmaz çelik seçeneği veya geçerli ise özel çelik gereksinimleri.

Adım 5: Yüzey tedavisini onaylayın: dükkan başlangıcı, son kaplama gereksinimleri, galvanize / boyalı bitiş veya belirtildiği takdirde cilalanmış paslanmaz çelik yüzeyi.

Adım 6: Teklifden önce sertifika kapsamını onaylayın: üreticinin sertifikası, malzeme sertifikası, sınıf sertifikası, tanık denetimi veya diğer proje gereksinimleri.

Adım 7: miktar, teslimat yeri, gerekli teslimat süresi, kurulum çizimi ve mevcutsa referans fotoğrafları sağlayın.

Yapı

Steel plate fabricated body | Closed Panama rope opening | Smooth rope-contact surface | Deck welded base | Forming mold / jig-controlled geometry | Welded assembly interface | Shop primer or specified surface treatment

Üretim, kaynak ve mühendislik avantajları

• Çelik levha yapımı yapısı, kabın çiziminde bir döküm tipi yerine JIS F 2017 Tip AP belirtilirse, kontrollü şekillendirme ve kaynaklı montaj için uygundur.

• Üretim kalıbı ve jig kontrolü, iki AP nominal boyutu için açılış şeklini, taban uzunluğunu ve tekrarlanan boyut tutarlılığını korumaya yardımcı olur.

• İpi temas yüzeyleri, keskin yerel temasın azaltılması ve demirleme iplerinin korunmasına yardımcı olmak için, üretildikten sonra giyilmeli, öğütülmeli ve pürüzsüzleştirilmelidir.

• Güverte kaynaklı tabanı, çakın yerel ip temas kuvvetini güverte yapısına aktarmasına izin verir; güverte takviye ve kaynak ayrıntıları tersanede veya tasarım bürosunda kontrol edilmelidir.

• Güverte bağlantı alanı çevresindeki kaynak hazırlığı, tersanenin kaynak ve denetim kabulünü etkileyebilecek kusurları azaltmak için kontrol edilmelidir.

• FEA tabanlı dayanıklılık hesaplaması ve optimizasyonu, açılış, plaka geçişleri ve kaynaklı taban alanı etrafındaki stres dağılımını gözden geçirmek için gerekli olduğunda kullanılabilir.

• İki boyut aralığı, gemi çiziminin zaten AP türünü ve ana güverte düzenini belirlediği projeler için seçimi basitleştirir.

Özel Özellikler

• Standart: JIS F 2017-1982 → tersanenin veya sahibi spesifikasyonunun JIS Tip AP Panama çakma boyutlarını gerektirdiğinde kullanılır.

• Tip: AP → Panama çak uygulamaları için güverteye monte edilmiş çelik plaka üretilmiş konfigürasyon.

• İsimsel Boyut: 310 / 360 → gemi demirleme düzenine ve proje çizimine göre seçin.

• İnşaat: Çelik levha yapımı vücut → kalıp / jig kontrolü ve kaynaklı montaj kalitesi önemli üretim noktalarıdır.

• Malzeme: Çelik levha sınıfı onaylanmalıdır → C-Mn çelik, paslanmaz çelik veya özel çelik gereksinimleri tekliften önce onaylanmalıdır.

• Kurulum: Güverte kaynaklı → Güverte takviyesi, kaynak ayrıntıları ve yerel kurulum durumu çizimle onaylanmalıdır.

• Yüzey Tedavisi: Sa 2.5 patlama + referans olarak epoksi dükkanı primer → son kaplama, kap boyama özelliklerini veya müşteri gereksinimlerini takip eder.

• FEA İncelemesi: Proje gereksinimlerine göre kullanılabilir → gereksinim olduğunda stres konsantrasyonunu kontrol etmek ve yerel geometriyi optimize etmek için kullanılır.

• Sertifika Gerekliliği: Sipariş kapsamına göre mevcut → sınıf denetimi ve sertifika düzeyi tekliften önce onaylanmalıdır.

Nasıl Çalışır?

Mooring rope approaches the deck chock → Rope passes through the closed Panama opening → Smooth fabricated contact surface guides the rope path → Local contact force is transferred through the welded base to the reinforced deck structure → Inspection and final coating are completed after installation

Başvurular

Okyanus gemileri. Kargo gemileri. Tanker gemileri. Konteyner gemileri. Toplu taşıyıcılar. Güverte demirleme istasyonları. Panama Kanalı demirleme düzenlemeleri. Yeni inşaat ve yedekleme projeleri.

Sertifikalar ve Avantajlar

Sertifikalar proje gereksinimine, denetim kapsamına, malzeme izlenebilirliğine ve sınıf topluluğu onay prosedürüne göre düzenlenebilir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Yaratıcı Test Sertifikası.

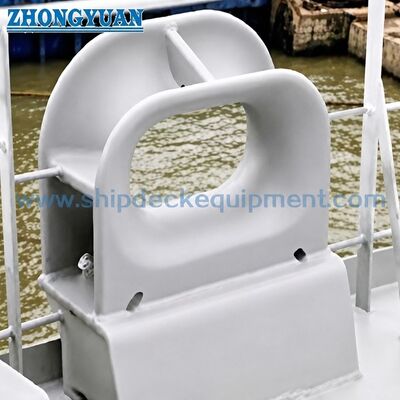

Çizim ve Fotoğraflar

Sık Sorulan Sorular

S1: JIS F 2017 Tip AP standart bir SWL sağlıyor mu?

A1: Hayır. JIS F 2017 Tip AP tablosu nominal boyutu, ana boyutları ve ağırlığı sağlar. SWL standart tablosunda bildirilmez.Seçim, geminin demirleme düzenine göre kontrol edilmelidir., ip boyutu, tasarım yükü, güverte takviyesi, kaynak ayrıntıları ve proje onayı gereksinimleri.

A2: Geminin çizimine, demir ipi düzenine, güverte düzenine ve mevcut montaj alanına göre nominal 310 veya 360 boyutunu seçin.Sağlanan tablo, ana boyut seçimi ve teklif onayıdır..

S3: Ödeme yapmadan önce hangi bilgilere ihtiyaç duyulur?

A3: Standartı, Tip AP, nominal boyutu, malzeme sınıfı, yüzey işlemi, miktarı, sertifika gereksinimini, güverte kurulum çizimini, teslimat yerini ve gerekli teslimat süresini onaylayın.Gerekirse FEA incelemesi veya sınıf tanığı incelemesi belirtilmelidir..
