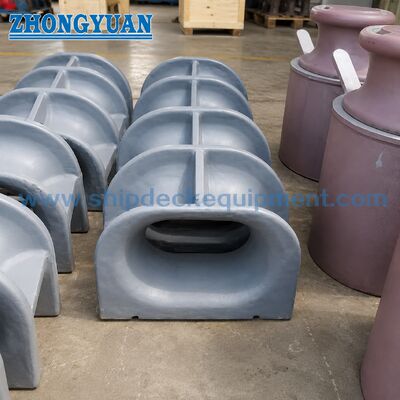

JIS F 2017-1982 Tipi AC Güverte Üstü Döküm Çelik Panama Takozları Gemi Demirleme Ekipmanları

Güverte Üstü Dökme Çelik Panama Takozu JIS F 2017 Tip AC

Ürüne Genel Bakış

JIS F 2017-1982 Tip AC Panama takozu, demirleme halatlarını yönlendirmek ve demirleme yüklerini dökme çelik gövdesi ve kaynaklı bağlantısı aracılığıyla güçlendirilmiş güverte yapısına aktarmak için kullanılan güverteye monteli dökme çelik bağlama takozudur. AC Tipi, AP Tipi fabrikasyon güverteye monteli versiyondan ve BC / BP Tipi küpeşteye monteli versiyonlardan farklıdır. Bu sayfada yalnızca Tip AC dökme çelik güverteye monte yapıya odaklanılmaktadır.

Tedarik ve mühendislik incelemesi için AC Tipi takoz, nominal boyuta, güverte montaj konumuna, halat düzenine, malzemeye, yüzey işlemine ve gerekli inceleme belgelerine göre seçilmelidir. Pürüzsüz döküm halat temas yüzeyi, halat aşınmasını azaltmak için önemlidir; döküm kalitesi, kaynak bölgesi durumu ve güverte takviyesi ise proje çizimi ve sınıf gerekliliğine göre doğrulanmalıdır.

Hızlı Özellikler

• Standart: JIS F 2017-1982 — gemi bağlama ekipmanı için standartlaştırılmış Panama takoz yapısı.
• Tip: AC - güverteye monte, dökme çelik Panama takozu.
• Nominal boyut: 310 / 360 / 400 / 450 / 500 — proje seçimi için beş standart boyut.
• Referans SWL aralığı: 30–100T — proje çizimi, gemi yapısı ve klas onay kapsamı ile teyit edilecektir.
• Malzeme seçenekleri: Standart ve proje gerekliliklerine bağlı olarak düşük sıcaklık veya buz sınıfı projeler için C-Mn çelik döküm, paslanmaz çelik döküm ve özel çelik.
• Ağırlık aralığı: JIS F 2017 Tip AC standart tablosuna göre 253–395 kg — fiyat teklifi, taşıma ve navlun tahmini için kullanışlıdır.
• Yüzey işleme: Sipariş ihtiyacına göre epoksi ön imalat astarı, cilalı paslanmaz çelik veya özelleştirilmiş deniz kaplama sistemi ile Sa2.5'e kadar kumlama.
• Kurulum: güverteye monte edilmiş ve güçlendirilmiş güverte yapısına kaynak yapılmıştır — güverte temeli ve kaynak detayları tersane veya tasarımcı tarafından onaylanmalıdır.

Ana Teknik Parametreler

Seçim ve Sorgulama Kılavuzu

Adım 1: Standardı ve tipi onaylayın — JIS F 2017-1982 Tip AC, güverteye monteli ve dökme çelik.

Adım 2: Nominal boyutu onaylayın — 310 / 360 / 400 / 450 / 500 veya boyut eşleştirmesi için tersane çizimini gönderin.

Adım 3: Yük esasını onaylayın - proje SWL / tasarım yükü, bağlama düzenlemesi ve güverte güçlendirme gereksinimi.

Adım 4: Malzeme ve döküm gereksinimini onaylayın - standartlara ve proje gereksinimlerine bağlı olarak düşük sıcaklık / buz sınıfı projesi için C-Mn dökme çelik, paslanmaz çelik veya özel çelik.

Adım 5: Yüzey işlemini onaylayın — Sa2.5 püskürtme, epoksi ön imalat astarı, deniz kaplama sistemi, cilalı paslanmaz çelik veya proje kaplama spesifikasyonu.

Adım 6: Sertifikayı, miktarı, teslimat yerini, gerekli teslimat süresini ve kurulum çiziminin veya mevcut ürün fotoğrafının mevcut olup olmadığını onaylayın.

Yapı

Dökme çelik gövde | Pürüzsüz halat temaslı açıklık | Güverte üstü taban | Kaynaklı bağlantı alanı | Güçlendirilmiş güverte temeli | Deniz kaplama sistemi

Döküm, Kaynak ve Mühendislik Avantajları

• Tip AC, fabrikasyon çelik plakalı Tip AP yapısından farklı bir dökme çelik gövde kullanır.
• Halat temas yüzeyi, bağlama işlemi sırasında aşınmanın azaltılmasına yardımcı olmak için pürüzsüz ve uygun şekilde bitirilmiş olmalıdır.
• Dökümhane kabiliyeti ve proje ihtiyacına göre ahşap desen ve kayıp köpük döküm prosesleri kullanılabilmektedir.
• Kaynak kalitesini etkileyebilecek döküm kusurları, özellikle takoz gövdesi ile gemi yapısı arasındaki kaynak alanının 50 mm'si dahilinde kontrol edilmelidir.
• Onaylanan proje çizimine göre tabliye takviyesi, kaynak detayları ve yük yönü gözden geçirilmelidir.
• Proje ek mühendislik doğrulaması gerektirdiğinde sonlu eleman mukavemeti hesaplaması ve yapısal optimizasyon düzenlenebilir.
• Yüzey hazırlığı ve deniz kaplaması gemi ortamına, kaplama spesifikasyonuna ve sınıf gerekliliğine göre ayarlanabilir.

Özel Özellikler

• Ürün Tipi: Tip AC Panama Takozu — güverteye monte çelik döküm bağlama takozu.
• Standart: JIS F 2017-1982 — projede Japon standardı Panama takozları belirtildiğinde uygundur.
• Kurulum: Güverteye monte edilmiş ve gemi yapısına kaynaklanmıştır - halat geçişini ve güverte temelinden yük aktarımını sağlamak için tasarlanmıştır.
• Yapı: Dökme çelik gövde — fabrikasyon Tip AP yapıdan farklıdır.
• Halat Temas Yüzeyi: Pürüzsüz yuvarlak açıklık — yönlendirme ve yük aktarımı sırasında bağlama halatının korunmasına yardımcı olur.
• Mühendislik Kontrolü: Gerektiğinde FEA güç incelemesi yapılabilir - proje ve sınıf gereksinimlerine göre nihai kapsam.
• Muayene: Görsel, boyutsal ve dokümantasyon kontrolleri - sipariş ve sertifika gerekliliğine göre son muayene kapsamı.

Nasıl Çalışır?

Bağlama halatı güverte takozuna yaklaşır → düzgün döküm açıklığı halatı yönlendirir → bağlama yükü dökme çelik gövde aracılığıyla aktarılır → yük, onaylanmış kaynaklı bağlantı aracılığıyla güçlendirilmiş güverte yapısına taşınır.

Uygulamalar

Kargo gemileri | Tankerler | Toplu taşıyıcılar | Çalışma Gemileri | Mavnalar | Gemi inşa projeleri | Gemi onarımı ve değişimi | Güverte bağlama istasyonları

Sertifikalar ve Avantajlar

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

Proje ihtiyacına göre ve klas onay kapsamına bağlı olarak klas belgesi, malzeme belgesi, muayene kaydı, kaplama belgeleri ve mühendislik hesabı temin edilebilmektedir.

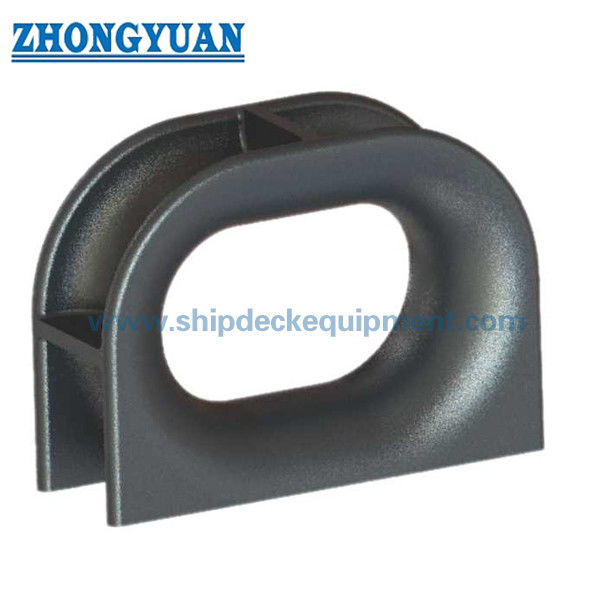

Çizim ve Fotoğraflar

SSS

S1: JIS F 2017 Type AC ile Type AP Panama takozu arasındaki fark nedir?

Tip AC, dökme çelik güverteye monteli Panama takozudur, Tip AP ise fabrikasyon çelik plakalı güverteye monteli versiyondur. Proje belirli bir standart tipi belirlediğinde karıştırılmamalıdır.

Soru 2: AC Tipi paslanmaz çelik veya düşük sıcaklık çeliğiyle tedarik edilebilir mi?

Düşük sıcaklık veya buz sınıfı projeler için paslanmaz çelik ve özel çelik, standardın uygulanabilirliğine, proje spesifikasyonuna ve sipariş öncesi onaya bağlı olarak düşünülebilir.

S3: Teklif için hangi bilgilere ihtiyaç var?

Lütfen standart ve tip, nominal boyut, miktar, malzeme, yüzey işlemi, sertifika gereksinimi, teslimat hedefi, gerekli teslimat süresi ve varsa kurulum çizimi veya mevcut ürün fotoğrafını sağlayın.
