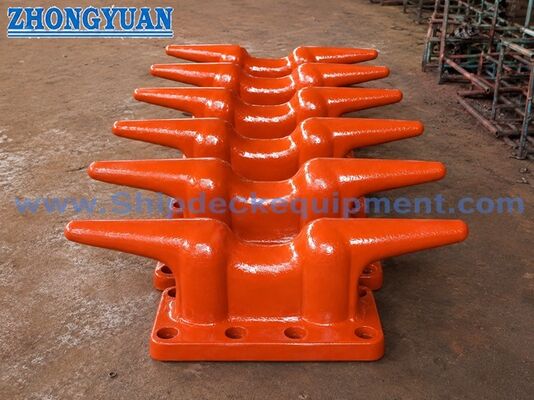

İç deniz gemileri için bıçaklı demirleme kenarı.

İç Deniz Gemileri için Cıvatalı Demirleme Kevel | Dökme Metal Güverte ve Siperlik Tipi (GB 2026)

Ürüne Genel Bakış

GB 2026 cıvatalı tip bağlama kevel, iç su gemilerinde, küçük iş teknelerinde, servis teknelerinde, mavnalarda, rıhtımlarda ve marina bağlama konumlarında kullanılan kompakt bir döküm bağlama tertibatıdır. Cıvatalarla bir güverteye veya küpeşteye monte edilebilir ve halatın kaynaklı bir baba tabanı olmadan sabitlenmesi gereken basit bir bağlama noktası sağlar.

Bu kevel normalde halat çapına, malzemesine, montaj konumuna, mevcut kurulum alanına ve destekleyici güverte veya küpeşte yapısının gücüne göre seçilir. Verilen tablo, maksimum Malina halat çapı 75 mm'ye kadar ve ağırlığı 1,33 kg'dan 11,2 kg'a kadar olan dökme bakır ve dökme çelik versiyonlarını kapsar. Güvenli bağlama kullanımı için cıvata düzeni, destek plakası veya yerel takviye ve sertifika kapsamı proje gereksinimine göre onaylanmalıdır.

Hızlı Özellikler

• Ürün tipi: Civatalı palamar kevel → iç sulardaki gemiler ve küçük tekneler için kompakt güverte veya küpeşte bağlama tertibatı.
• Teknik standart: GB 2026 → boyutlar, halat çapı seçimi, malzeme seçenekleri ve model onayı için referans.
• Kurulum şekli: Cıvatalı montaj → Destek yapısı ve cıvata düzeni uygun olduğunda kaynaklı bağlantılara göre daha kolay kurulum ve değiştirme.
• Referans halat boyutu: verilen tabloda maksimum Malina halat çapı 30 / 35 / 50 / 75 mm → nihai halat boyutu, gemi bağlama düzenine göre kontrol edilmelidir.
• Malzeme seçenekleri: dökme bakır, dökme bronz, dökme C-Mn çelik, dökme paslanmaz çelik ve sfero dökme demir → korozyon ortamına, aşınma gereksinimine ve proje bütçesine göre seçim yapın.
• Ağırlık aralığı: 1,33 kg ila 11,2 kg → kompakt boyut ve basit kullanımın gerekli olduğu küçük ve orta bağlama konumları için uygundur.
• Yüzey işleme: Sa 2,5 kumlama + tek kat epoksi ön imalat astarı, galvanizli, cilalı veya özelleştirilmiş yüzey → son yüzey işlemi malzeme ve sipariş gereksinimlerine bağlıdır.
• Sertifika kapsamı: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS ve diğer sertifikalar, varsayılan tedarik kalemi olarak değil, proje ihtiyacına göre düzenlenebilir.

Ana Teknik Parametreler

Seçim ve Sorgulama Kılavuzu

Adım 1: GB 2026 cıvatalı tip bağlama kevelini ve gemi çizimine veya yanaşma düzenine göre gerekli halat çapını onaylayın.

Adım 2: Kurulum konumunu onaylayın: mevcut taban alanı, plaka kalınlığı, destek plakası ve cıvata sıkma erişimi dahil olmak üzere güverteye monte veya küpeşteye monte.

Adım 3: Malzeme gereksinimini onaylayın: çelik döküm, sfero döküm, bakır döküm, bronz döküm, paslanmaz çelik döküm veya projeye göre belirlenen diğer malzemeler.

Adım 4: Yüzey işlemini onaylayın: ön imalat astarı, galvaniz kaplama, cilalı kaplama, son boya sistemi veya müşterinin belirlediği diğer işlemler.

Adım 5: Teklif vermeden önce sertifikayı ve denetim kapsamını onaylayın: gerekirse üretici sertifikası, malzeme sertifikası, sınıf sertifikası, UT / MT denetimi veya tanık denetimi.

Adım 6: Miktarı, uygulama kabı tipini, kurulum çizimini veya fotoğrafını, teslimat yerini ve gerekli teslimat süresini belirtin.

Yapı

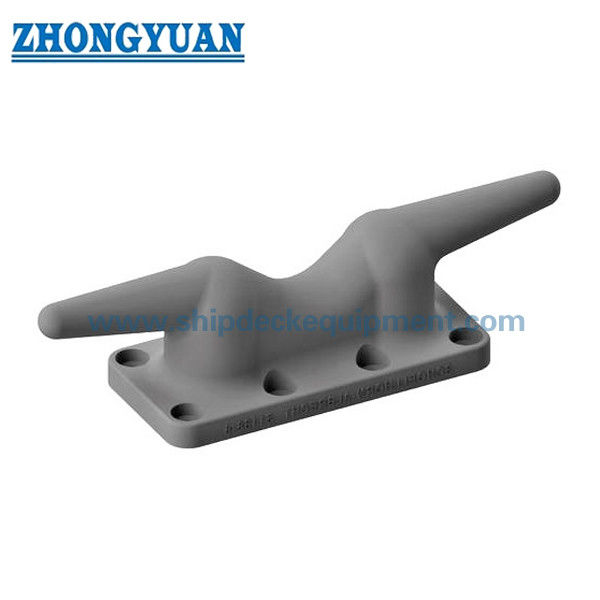

Döküm kevel gövde | İkiz demirleme kornası | Pürüzsüz halat temas yarıçapı | Cıvatalı montaj tabanı | Güverte veya küpeşte kurulum arayüzü | Opsiyonel çelik döküm / sfero döküm / bakır alaşımlı malzeme | Ön imalat astarı, galvanizli, cilalı veya belirtilen kaplama

Döküm, Montaj ve Mühendislik Avantajları

• Cıvatalı kurulum, kevelin ürün gövdesine kaynak yapılmadan bir güverteye veya küpeşteye takılmasına olanak tanır; bu, küçük gemiler, değiştirme işleri ve kompakt bağlama konumları için kullanışlıdır.
• Döküm gövde, yuvarlak boynuz geçişleri ve sürekli halat temaslı yüzeyler için uygundur ve bağlama işlemi sırasında keskin yerel temasın azaltılmasına yardımcı olur.
• Gerilme konsantrasyonunu azaltmak ve ip temas davranışını geliştirmek için döküm, döküm ve bitirme sırasında kavisli alanlardaki yumuşak geçiş kontrol edilmelidir.
• Dökme çelik, küçük gemi bağlama bağlantı parçaları için sağlam bir seçenek sağlarken, aşınma direncinin ve döküm stabilitesinin önemli olduğu yerlerde sfero dökme demir düşünülebilir.
• Geliştirilmiş korozyon direnci veya özel bir görünüm gerektiren projeler için bakır alaşımlı veya paslanmaz çelik versiyonları tartışılabilir.
• Cıvatalı bağlantı, cıvata çapı, cıvata kalitesi, korozyon koruması, destek plakası ve yerel güverte veya küpeşte takviyesiyle birlikte gözden geçirilmelidir.
• UT, MT, boyutsal inceleme, malzeme izlenebilirliği ve FEA tabanlı inceleme, müşteri incelemeyi veya dayanıklılık doğrulamasını belirttiğinde proje gereksinimlerine göre düzenlenebilir.

Özel Özellikler

• Standart: GB 2026 → tersane veya sahibinin spesifikasyonu bu cıvatalı tip bağlama kevel standardını gerektirdiğinde kullanın.
• Kurulum: Güverte veya küpeşte cıvatalı tip → basit kurulum, değiştirme kolaylığı ve kompakt kaplama alanı gerektiğinde uygundur.
• Uygulama: İç sulardaki gemiler ve küçük tekneler → kaldırma amaçlı değil, küçük ve orta bağlama konumlarında bağlama amaçlı kullanım için tasarlanmıştır.
• Halat Boyutu: Verilen tabloda 75 mm'ye kadar maksimum Malina halat çapı → üretimden önce nihai halat tipini ve çapını onaylayın.
• Malzeme: Dökme çelik / sfero dökme demir / dökme bakır / dökme bronz / dökme paslanmaz çelik → korozyona, aşınmaya, maliyete ve proje gereksinimlerine göre seçin.
• Yüzey İşlem: Sa 2.5 kumlama + epoksi ön imalat astarı, galvanizli, cilalı veya özelleştirilmiş → bitirme yöntemi seçilen malzemeye bağlıdır.
• Muayene: UT / MT / boyutsal kontrol talep üzerine mevcuttur → muayene kapsamı fiyat teklifinden önce belirtilmelidir.
• Özelleştirme: Çizime veya numuneye göre mevcuttur → standart dışı boyutlar, malzeme, kaplama ve sertifika kapsamı onaylanmalıdır.

Nasıl Çalışır?

Bağlama halatı kevel boynuzlarının etrafından yönlendirilir → Pürüzsüz kavisli temas yüzeyleri halatı yönlendirir ve destekler → Bağlama kuvveti döküm gövde aracılığıyla aktarılır → Cıvatalar ve destek yapısı kuvveti güverteye veya küpeşteye aktarır → Periyodik inceleme cıvataları, kaplamayı ve halat teması aşınmasını kontrol eder

Uygulamalar

İç gemiler | Küçük iş tekneleri | Mavnalar | Liman servis tekneleri | Marina yatakları | Güverte bağlama noktaları | Siper demirleme noktaları | Küçük tekne değiştirme projeleri | İş teknesi bağlama yeri düzenlemeleri

Sertifikalar ve Avantajlar

Sertifikalar proje ihtiyacına, muayene kapsamına, malzeme izlenebilirliğine ve klas onay prosedürüne göre düzenlenebilmektedir.

Sertifikasyon: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Sertifikası.

Çizim ve Fotoğraflar

SSS

S1: Bu cıvatalı bağlama kevel hem güverteye hem de küpeşteye monte edilebilir mi?

A1: Evet. Destekleyici yapı, cıvata düzeni, destek plakası ve mevcut montaj alanı uygun olduğunda güverte veya küpeşte montajı için kullanılabilir. Nihai kurulum, gemi veya rıhtım düzenleme çizimine göre kontrol edilmelidir.

S2: Doğru boyut nasıl seçilmelidir?

Cevap2: Kevel'i GB 2026 standardına, halat çapına, malzemeye, montaj konumuna ve mevcut montaj alanına göre seçin. Verilen tablo maksimum Malina halat çapını, ana boyutları ve ağırlığı verir. Bir proje tanımlanmış bir çalışma yükü gerektiriyorsa, yük esası ve cıvatalı bağlantı tasarımı ayrı ayrı onaylanmalıdır.

S3: Teklif vermeden önce hangi bilgilere ihtiyaç vardır?

Cevap 3: Lütfen standardı, halat çapını, malzemeyi, yüzey işlemini, miktarı, montaj konumunu, cıvata gereksinimini, sertifika kapsamını, denetim gereksinimini, teslimat yerini ve gerekli teslimat süresini onaylayın. Bir çizim, örnek fotoğraf veya mevcut yedek parça fotoğrafı faydalıdır.
